Mobile Mazda! Jak dołożyć opcje AV in. (How to add AV in)

[dnf]

Od jakiegoś czasu kombinowałem jak wykorzystać wyświetlacz, który mamy w naszych mazdach. Mazda ciągle robi jakieś nowe oprogramowanie, o którym słychać tylko pogłoski, a nawet ostatnio mówi się o Android Auto, które ma się pojawić w wersji oprogramowania numer 56, ale nie wiadomo, co z tego będzie. Innym rozwiązaniem jest też wpinanie się do sytemu poprzez Wifi/USB i wgrywaniem aplikacji, jednak to też ciągle jest w powijakach tak samo jak OpenCar.

Jakiś czas temu natrafiłem na forum mazda3revolution.com na wątek na temat podłączenia tunera DVB do naszej mazdy przy pomocy kontrolera zaprojektowanego przez pewnego Rosjanina, który to pomaga wysterować odpowiednio oprogramowanie w naszych mazdach – między innymi pozwala załączyć wejście audio/video, włączyć ustawienia audio i video poprzez ruch joysticka i to wszystko w ramach standardowej aplikacji zainstalowanej w maździe, więc komponuje się z resztą systemu i przykładowo jak dzwoni telefon podczas odbierania sygnału A/V z telefonu to możemy go normalnie odebrać aplikacją systemową) – więcej info o samym kontrolerze znajdziecie tutaj (w dziale galeria są filmiki na temat podłączenia i po podłączeniu kontrolera do tunera DVB) – http://www.mzdconnect-art.16mb.com/en/Main.

Ja chciałem wykorzystać kontroler do podłączenia telefonu wiec musiałem dodatkowo wykorzystać konwerter HDMI2RCA http://www.aliexpress.com/item/HDMI-to- ... .10.F4Kja0.

Efekty podłączenia wszystkich elementów możecie zobaczyć tutaj:

http://1drv.ms/1GUoGPt

Na razie to pierwsza wersja i musze jeszcze parę spraw pozmieniać, ale jak widać można coś takiego zrobić. Dodatkowo żeby pozbyć się kabli można zastosować jakiś dongle z Miracast (na przykład http://www.aliexpress.com/item/2015-Mea ... .19.s8XzO8) lub też wyświetlić parametry samochodu poprzez interfejs OBD i aplikacje na telefon.

Jeśli było by zainteresowanie w temacie to mogę umieścić fotorelacje z instrukcją instalacji, bo mam pare fotek, które robiłem podczas instalacji.

[edi34]

Super sprawa. Będę bardzo wdzięczny za informacje co i jak zrobić i co trzeba kupić. Wybieram się na urlop i przyda mi się bardzo nawigacja. Naprawdę super . Czekam na informacje.
Pozdrawiam i z góry dziękuję.

[Wojtek]

Ten post został usunięty przez Wojtek 28 cze 2015, 23:38.
Powód: OT

[Wojtek]

Jeśli było by zainteresowanie w temacie to mogę umieścić fotorelacje z instrukcją instalacji

Nie daj sie prosić...

[dnf]

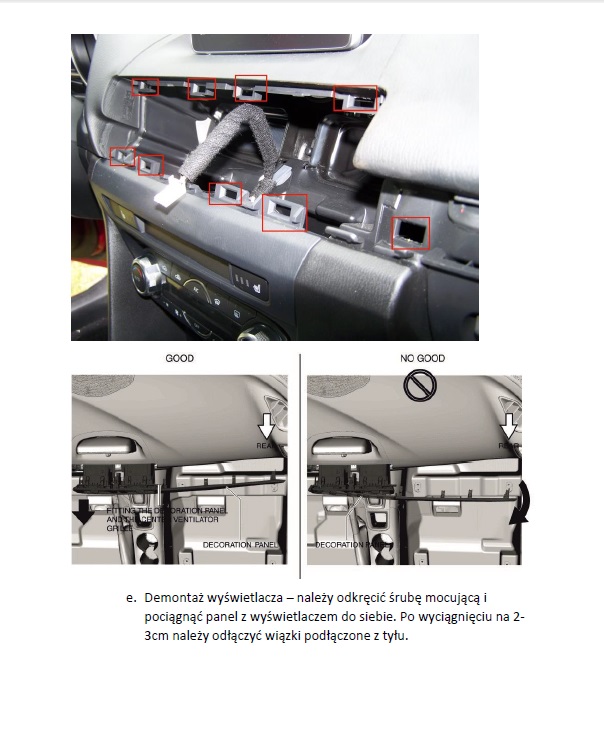

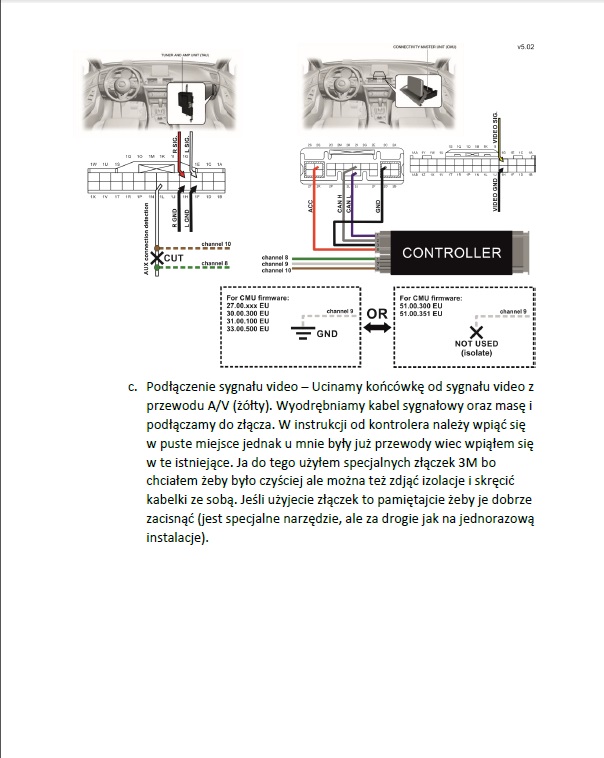

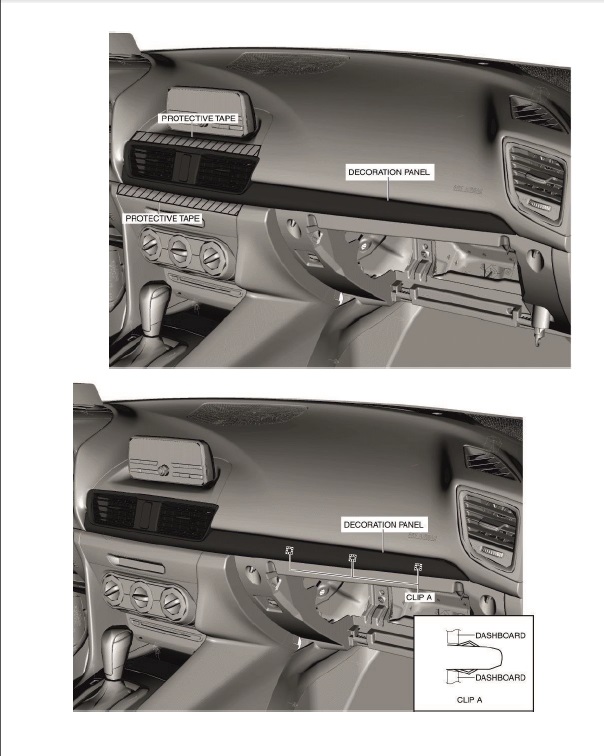

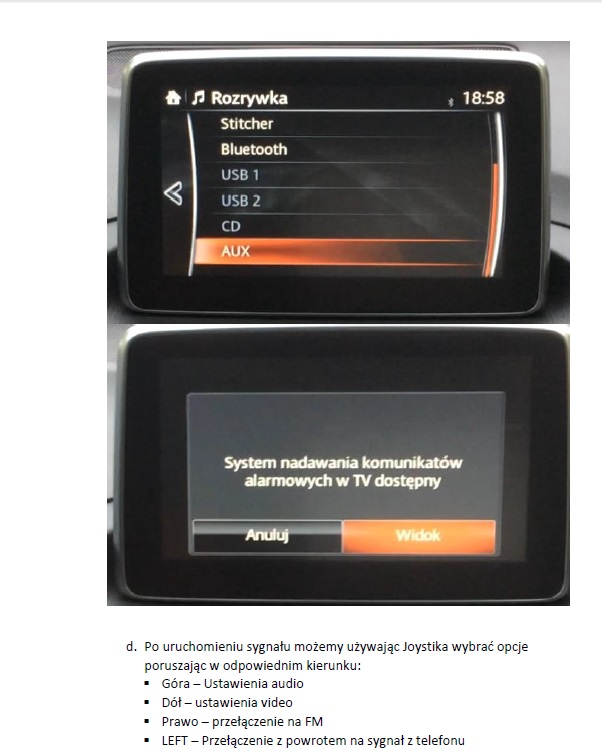

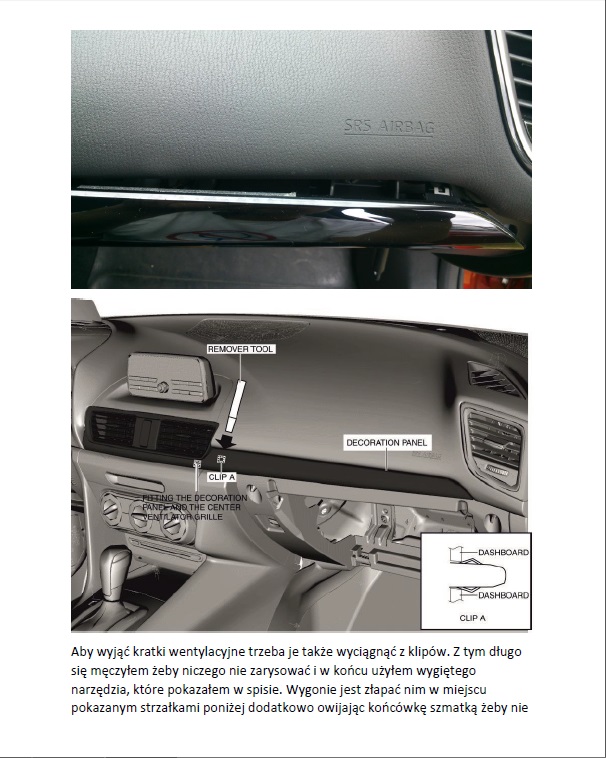

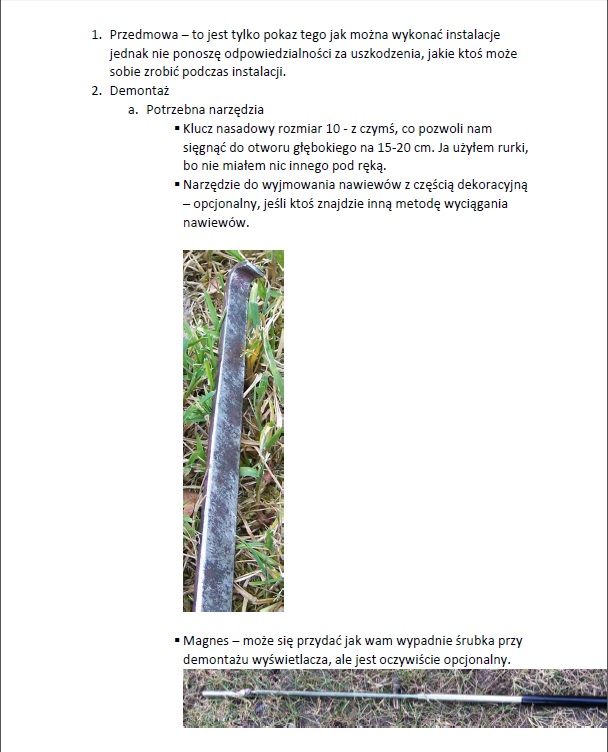

Skleciłem instrukcje tutaj:

http://1drv.ms/1NplSfE

Zastrzegam że nie jestem specjalistą więc może dla niektórych pewne sprawy mogą być mało profesjonalnie zrobione jednak jakoś to działa. Oczywiście wszystkie zmiany każdy robi na własną odpowiedzialność itp.




edit by Wojtek:
dodałem Twój załącznik w formacie pdf

Instalacja_v1.pdf

(3.78 MiB) Pobrane 293 razy

[Wojtek]

Z racji wielkiego Twojego wkładu wrzucam również stronki na forum
Jeszcze raz wielkie dzięki bno przyda sie nie tylko w trójkach ...

[kuman1987r]

dnf swietna robota

[matthies]

jeśli to jest "mało profesjonalne" to ja chciałbym zobaczyć profesjonalne w twoim wykonaniu
Good Job!

[widmo82]

Wejście smoka!
Chyba pobijesz rekord lajków na naszym forum za jednego posta technicznego
Mimo, że nie mam BM, to z miłą chęcią wcisnę łapkę
Wg. mnie wypadałoby podać jakieś opisy dodatkowych urządzeń bo linki z aliexpress nie są wieczne.
PS:
matthies: standardowo robi prezentacje w 3D, ale miał tylko "godzinkę" więc odwalił tak na szybko

[dnf]

Dziękuje wszystkim za tak pozytywny odzew – daje skrzydeł do dzielenia się takimi sprawami
Jeśli chodzi o linki to generalnie były to przykłady, ale mogę krótko opisać:

1. Konwerter HDMI RCA występuje na aliexpress w wielu miejscach, ale ja wybrałem ten najtańszy za 5 dolarów. Wystarczy wpisać w wyszukiwarkę i jest tego sporo tylko nie kupcie przypadkiem odwrotnego, czyli RCA->HDMI. Jak komuś się nie chce czekać to można kupić na allegro ale 3 razy drożej
2. Dongle z miracast to wybrany sprzęt na chybił trafił – sam mam dylemat który kupić bo chińskich jest sporo ale mi zależy na takim który będzie płynnie chodził na miracast. Są też rozwiązania bardziej komercyjne „Microsoft Wireless Display Adapter” które są droższe ale na pewno pewniejsze.

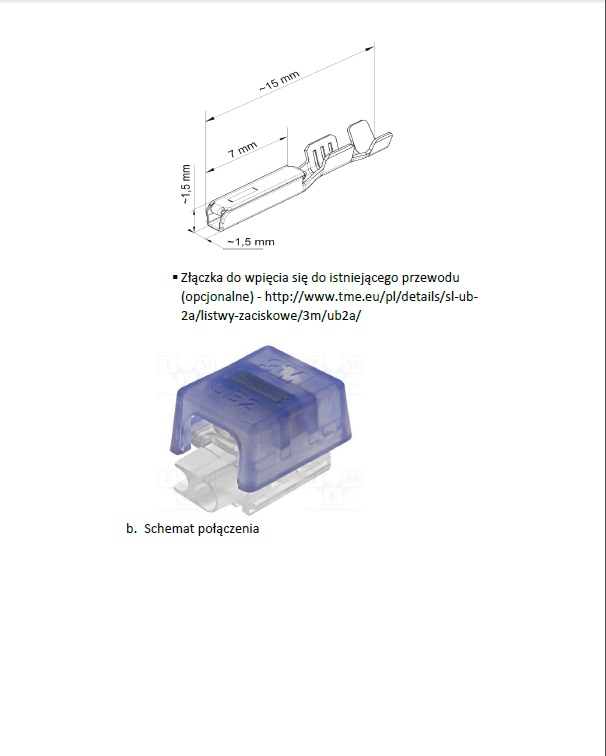

3. Kabel 3xRCA oraz złączki kupiłem w firmie TME – http://www.tme.eu/pl/details/sl-ub-2a/l ... e/3m/ub2a/, http://www.tme.eu/pl/details/cable-521_ ... le/goobay/

Kontroler niestety trzeba dogadywać osobiście bo nie można go kupić na stronie – to najdroższa sprawa bo 5130 rubli czyli koło 350 złotych ale razem wszystko koło 400zł więc nie jest tak źle a w końcu liczy się majsterkowanie i widok żony jak widzi nowy samochód rozłożony na części składowe – bezcenne

[czarmi]

i widok żony jak widzi nowy samochód rozłożony na części składowe – bezcenne

Tak, ale to już chyba tylko dla tych co lubią mocne wrażenia i ostrą jazdę

[dnf]

Ciekawy jest też komentarz Rosjanina na moje pytanie czemu nie ma już kontrolera na ebay – "Wholesale buyers asked me to withdraw item from sale on ebay"

[Wojtek]

by zatrzymać poprawianie/obejście założeń producenta...

[Leopk]

Wiem, że będę traktowany jako malkontent ale nie bardzo rozumiem euforii Zarządu i Moderatorów forum na temat tego, że przybył nam następny kierowca który zamiast skupiać się na prowadzeniu samochodu będzie z żoną oglądał w czasie jazdy telewizję lub grał w "gierki" ze smartfona. W poprzednim samochodzie miałem możliwość oglądania TV, DVD , i innych dupereli, w trakcie jazdy że względu na bezpieczeństwo nie robiłem tego, także w "korku" to w końcu też prowadzenie samochodu, a na postoju siedzenie w samochodzie i wlepianie oczu żeby oglądać "coś" na 7" ekraniku to porażka.
Nie po to producent ograniczył ilość atrakcji przy obsłudze multimediów żeby nam utrudnić życie, ale żeby zwiększyć bezpieczeństwo w czasie jazdy, mówiąc prawdę nawet rozmowa przez telefon przez zestaw głośnomówiący też rozprasza naszą uwagę.

[dnf]

Dla mnie osobiście liczyło się wyzwanie zrobienia czegoś po swojemu, co da mi dodatkowe możliwości, których nie dał mi producent w moim regionie, (bo w Japoni np. mają inne ograniczenia). Nie będę oglądał TV, ale mogę sobie wyświetlić nawigację, jaką sobie wybiorę, mogę sobie wyświetlić parametry samochodu z OBD lub widok street view miejsca, do którego jadę, bo ogranicza mnie już teraz zasobność mojego telefonu a nie tego, co mam w samochodzie. Technologia może nam pomóc jak się wie jak jej używać z głową, bo każdy ma inną uwagę i każdy tez może wjechać do stawu jak mu GPS tak „każe”.

[Wojtek]

Dla mnie osobiście liczyło się wyzwanie zrobienia czegoś po swojemu, co da mi dodatkowe możliwości, których nie dał mi producent w moim regionie, (bo w Japoni np. mają inne ograniczenia).

Nic dodać nic ująć...

Dla mnie liczy się wolność wyboru w używaniu narzędzi takich jak nawigacja, by nie być skazanym na ograniczenia producenta do zakupu ich navi, której nawet nie potrafią zaktualizować...


Ps. Ostatnio Navigon wystawił mapy z 2 kwartału 2015... Mazdowska navi jest jeszcze w 2014 roku, ale to już inny temat i w innym wątku...

[Rubik]

...Nie po to producent ograniczył ilość atrakcji przy obsłudze multimediów żeby nam utrudnić życie, ale żeby zwiększyć bezpieczeństwo w czasie jazdy...

...producent po to ograniczył ilość atrakcji, aby kupować jego "atrakcje" i tylko jego!
Najlepszym rozwiązaniem byłoby odblokować ten nasz tablet, ale kiedy i czy wogóle ktoś to zrobi ..? Niełatwa sprawa, ale bądźmy dobrej myśli...

[child]

Co to znaczy "odblokować"?

[Rubik]

tzn. np. wkładam kartę SD z automapą i ją mam na tablecie

[Marianek]

Zapomnij, żaden producent samochodów tego nie zrobi.
