Demontaż boczków przednich

[Marek 161BD081]

Demontaż boczków przeprowadzony celem naprawy wypadającej atrapki głośnika i brakiem podświetlania w boczku lewym, mimo, że żarówka była dobra okazało się, że ktoś już zdejmował boczki i po prostu niewpioł kostki po włożeniu jej wszystko działa jak powinno . Atrapki bez bicia przyznam się naderwałem sam przez własna niewiedze myślałem, że da się je zdjąć od zewnątrz . Aha dla celów poglądowych rozebrałem boczek prawy, jakoś tak się złożyło.

Na samy początku odkręcamy 4 śruby wedle kolejności

Najpierw nr 1 powinna ona być pod plastikowym kapturkiem, którego u mnie niema.
{BRAK FOTO}

Następnie śruba nr 2 wykręcamy ja odciągamy maksymalnie dźwignie otwierania drzwi i wyciągamy plastikowa osłonkę.

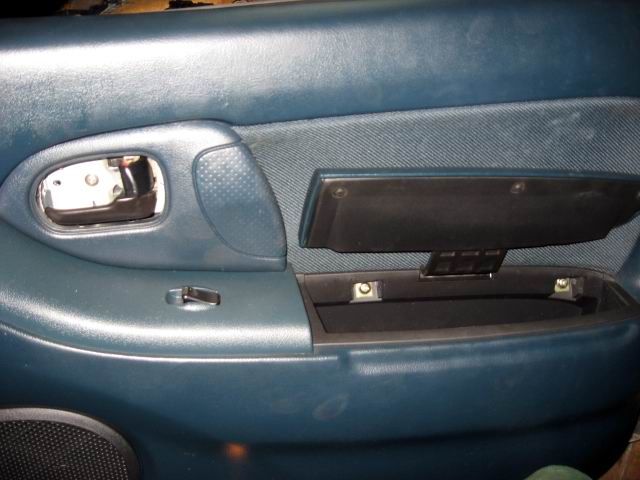

W schowku za pomocą płaskiego wkrętaka usuwamy zaślepki, pod którymi ukryte są wkręty i wykręcamy je.

To już wszystkie śruby. Reszta trzyma się na plastikowych kołkach.

Boczek odciągamy najpierw od dołu następnie boki i unosimy ku górze. Nie należy ciągnąc ku sobie boczka, gdyż połamiemy kołki osadzone w górnej części boczka. Należy pamiętać o wypięciu kostek z przewodami zanim zupełnie zdejmiemy boczek. Są jeszcze dwa kołki w miejscu uchwytu domykania drzwi,

One pozostają w drzwiach po zdjęciu boczka. Należy je wyjąc z drzwi obracając je w dowolna stronę o kat 90 stopni.

I umieścić na swoim miejscu na boczkach.

[BRAK OBRAZKA]

Montaż boczków przeprowadzamy w odwrotnej kolejności, pamiętając o wpięciu kostek. Nasuwamy boczek od góry tak, aby zawisł na górnych kołkach następnie dociskamy kolki w okolicy uchwytu domykania drzwi i kolki skrajne i wkręcamy śruby.
Gotowe.

A teraz jak w najprostszy sposób zamatować wypadające atrapki. Ja do tego celu użyłem lutownicy transformatorowej.

Po prostu rozgrzałem urwane kołki, które przykleiły się ponownie do boczka.

[BRAK OBRAZKA]

[BRAK OBRAZKA]

Można użyć kleju, ale trzeba czekać aż wyschnie a na to czasu nie miałem. Przy użyciu lutownicy trzyma się świetnie niemal jak fabrycznie zamontowane

Życzę udanej zabawy

EDIT by Marek: Przeniosłem obrazki na serwer MS

[konrad278]

Bardzo ciekawa fotorelacja na pewno bardzo sie przyda.....

[Majlo]

A jak odkręcić 2 śrubę czyli tą przy klamce? Została ona uszkodona i zamiast gwiazki zrobiło się kółko.

[sly1234]

2 pytanka??:

1. czy instalacja pod lampki te w drzwiach jest bez względu na obecność samych lampek na wyposażeniu?tzn czy w kazdej madzi jest taka instalka bo załatwiłem sobie te lampki i zastanawiam się czy będzie okablowanie do nich w moich drzwiach?

2. jakiego koloru są u ciebie te lampki – białe?? skąd taki kolorek:)

[Rycerz]

A jak odkręcić 2 śrubę czyli tą przy klamce? Została ona uszkodona i zamiast gwiazki zrobiło się kółko.

Ja to bym ja rozwiercil wiertlem tak by pozbyc sie glowki i zeby mozna bylo zdjac ta oslone a po zdjeciu boczka pozbyc sie resztek sruby i dac jakas podobna nowa. Tak by bylo najprosciej

[Rycerz]

Z tego, co piszą na forum wszystkie Mazdy są wyposażone w te same kompletne instalacje wiec powinno być. Np. u mnie mimo braku klimy wszystkie kostki do jej podłączenia są tak jak i do podgrzewania foteli. Kolor moich lampek jest biały, choć widziałem i czerwone, zapewne kolor nadaje plastikowa osłona na żarówkę tak mi się wydaje. Można by po zastosowaniu odpowiedniego koloru folijki uzyskać dowolny kolor.

[grodek]

a jak ja mam korbke na szybke to jak sie ja zdejmuje?? trzeba ciągnąc? do siebie czy cos?? bo ostatnio zrezygnowałem bo bałem sie ze cos urwe
