Kamera cofania CX-3

[66bogdan66]

Witam Kolegów
Uporałem się z założeniem "nieoryginalnej" kamery cofania do CX-3.
Kilka uwag – mogą się przydać:1!.
1.Oryginalna kamera pracuje przy napięciu 6V.
2. Większość kamer kupowanych na allegro lub z Chin pracuje na napięciu 12V ( najlepiej kupić kamerkę z adapterem pasującym do montażu w miejsce oryginalnej kamery np
https://trade.aliexpress.com/order_detail.htm?order_id=92028249625323&tracelog=rowan&rowan_id1=buyerPayOnlineSuccessToBuyer_en_US_2018-05-27&rowan_msg_id=53239202824962$1dcd095959ec48d9a86c63e6047a2755&ck=in_edm_other&tsp=1528221901039 – można też kupić kamerę wmontowaną w lampkę oświetlenia tablicy – ale nie polecam).
3. Kamerę powinno podpiąć się pod zasilanie ACC+ ( które jest na 6V ) – stąd konieczność dokupienia przetworniczki 6V/12V – cena na Allegro ok. 15zł.
4. Raczej nie powinno się podłączać kamerki z tylnych świateł cofania ( +12V ) bo kamera nie będzie działać za każdym odpaleniem auta ( jest pewne opóźnienie w załączaniu świateł a sygnałem REVERSE – system nie dostanie odpowiednio szybko informacji zwrotnej o sygnale Video – czyli nie rozpozna kamery.)
5. Jeśli Wasze autko ma czujniki parkowania, to ma z tyłu ( w klapie bagażnika ) na złączu już okablowanie do kamery ( sygnały GND, AUDIO-, AUDIO+ są wyprowadzone z wtyczki i "zawinięte" -schowane -we wiązce z kablami . trzeba tylko z wtyczki wyprowadzić napięcie ACC+ 6V do przetwrorniczki.
6. jeśli Wasze autko nie ma czujników cofania to warto sprawdzić okablowanie wtyczki w klapie bagażnika – jeśli wychodzą z niej cztery czerwone przewody to na pewno jest okablowanie do kamery. W przeciwnym przypadku trzeba ciągnąć dwa przewody od kamerki do systemu WIDEO ( wyświtlacza ) i tam włączyć wideo ( zastosować odpowiednią przejściówkę ).
7. Montaż kamerki zajmuje godzine pracy ( najlepiej mieć lutownicę lub samozaciskające się złączki ) a jak zadziała,jak frajda.
8. Po montażu należy zresetować system trzymając prze kilka sek. równocześnie trzy przyciski NAVI+BACK+MUTE ( po resecie trzeba nastroić na nowo radio )

Jeśli kogoś zainteresuje ten temat – prześlę zdjęcia umiejscowienia wtyczki w klapie i na jakich pinach są sygnały od kamery i zasilanie 6V.

[Paolo]

Wrzuć tutaj fotorelację.

[66bogdan66]

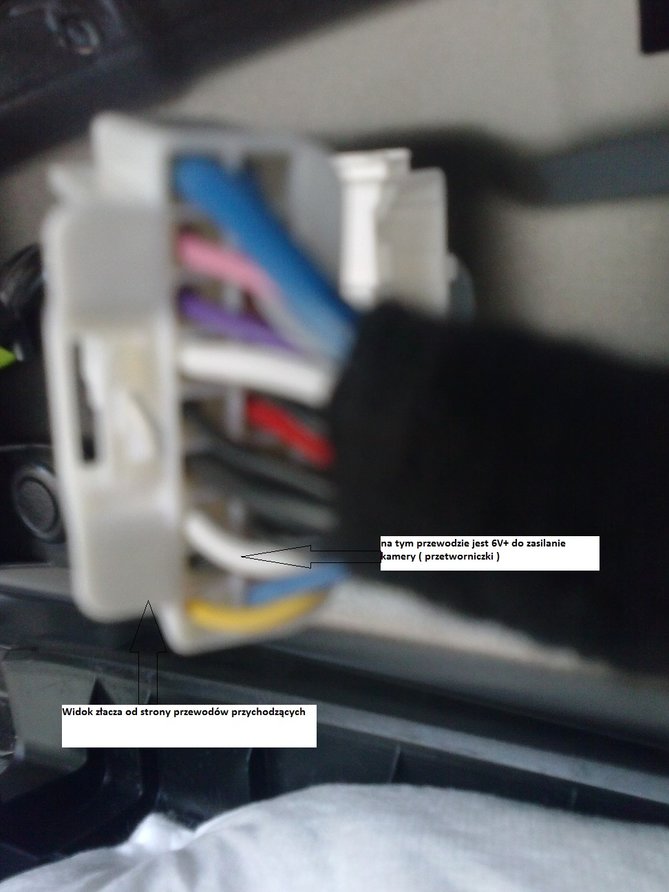

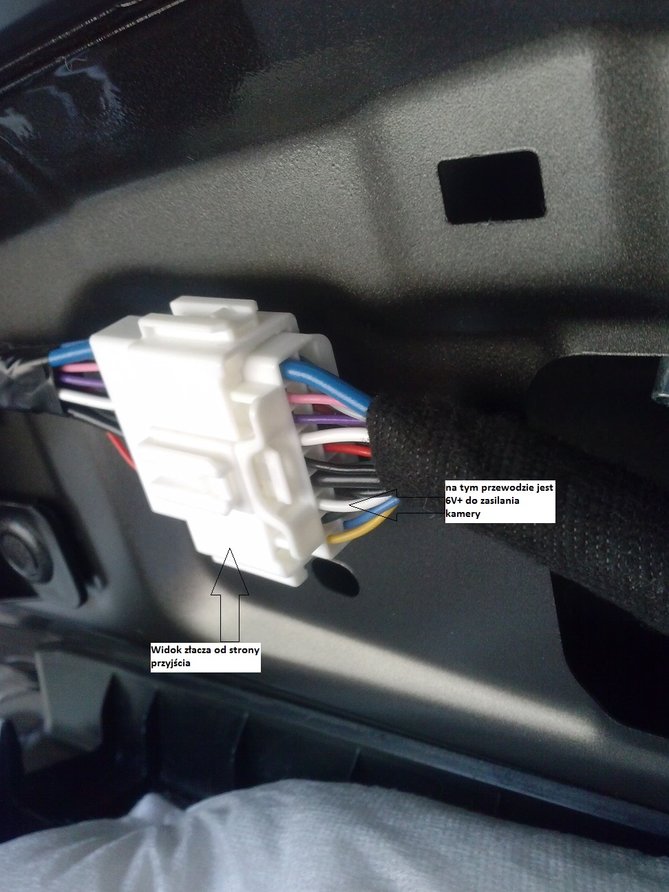

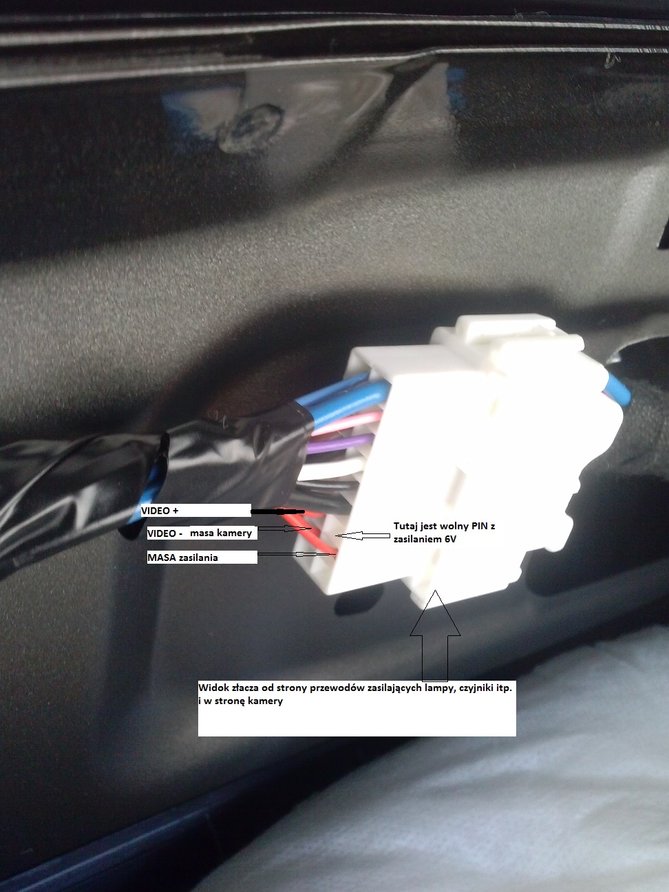

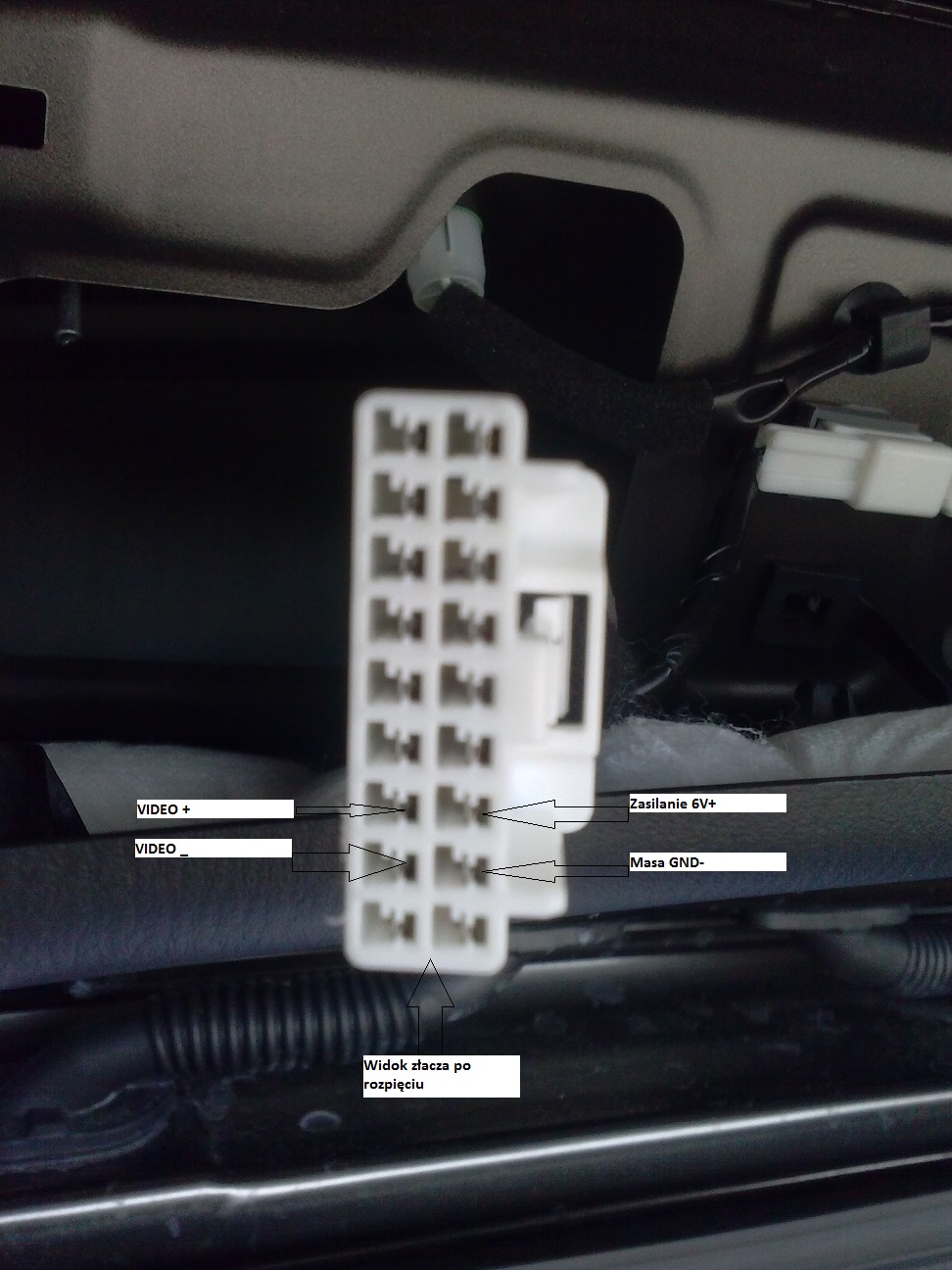

załączam zdjęcia umiejscowienia złącza i wyprowadzenie przewodów.
1. przewody od kamery i GND ( czerwone ) są zawinięte ( zakończone ) na wiązce wpod lewą osłoną słupka pokrywy. Można je wyciągnąć nie demontując tej osłony.
2. Są one razem zaciśnięte – można wykorzystać tą sprasowaną złączkę jako dodatkowy PIN ( brakujący ) we wtyczce do wyprowadzenia 6V+.

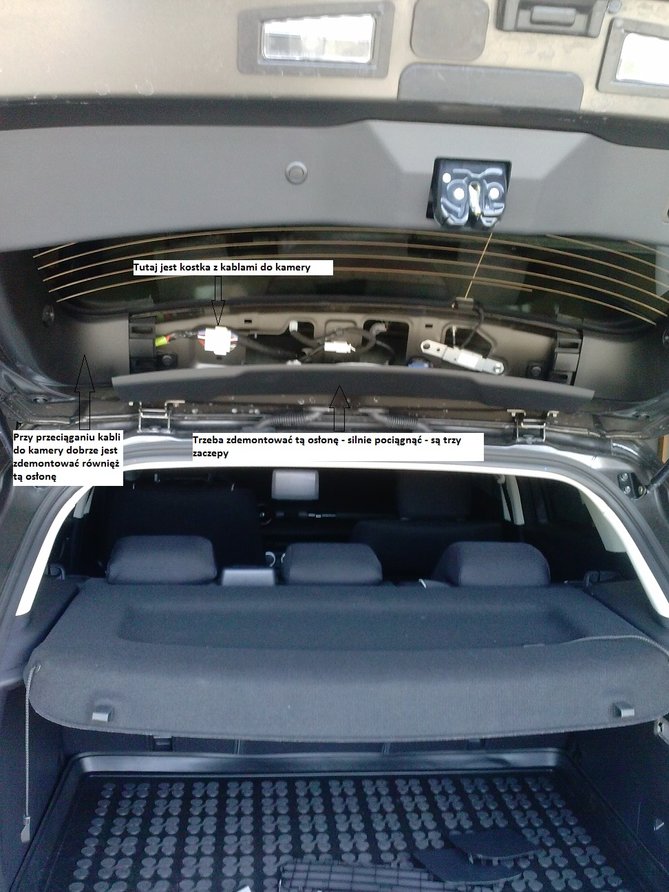

3. Aby zamontować kamerę należy z tyłu klapy odsłonić dużą zaślepkę ( trzy zaczepy ) i można dostać się do zaślepki kamery ( ewentualnie podświetlenia tablicy )
4. Aby ułatwić sobie przeciągnięcie przewodów do kamery trzeba zdjąć zaślepkę z z lewej strony ( dostęp do świateł cofania )

pozwodzenia.

[andrep]

Super , dobra robota na pewno się nie jednemu koledze przyda
Pozdrawiam

[xMisiek]

W końcu zaczynają pojawiać się fajne manuale!

Ten post został usunięty przez jaro2500 1 lut 2019, 17:32.

[kalios]

Czyli rozumiem, że można kupić oryginalna kamerę 6V w ASO, zamontować i wpiąć się w tę gotową wiązkę jeśli taką wiązkę mamy, tak?

[piotear]

A po co kupować oryginalną kamerę w ASO ?

[kalios]

Widzę, że są firmy, które robią przejściówkę z łączami pod kamerę 6V



https://car-solutions.com/en/car-camera ... onnect.php

[LQbanek]

Witam, własnie zamontowałem zgodnie z podpowiedziami Kamerka, niestety po resecie Kamera działa praktycznie tylko za pierwszym razem jak cofam, po uruchomieniu radia i kolejnym cofaniu, kamera sie uaktywnia jednak jest czarny ekran. Czy zna ktoś może przyczynę
Pozdrawiam.

[CX3 Lubelak]

Witam,
i co , udało się rozwiązać problem z czarnym ekranem? bo chciałem również zainstalować kamerkę?

[66bogdan66]

Witam
Kol. kalios załączył zdjęcie kabeka – przejściówki. Jest to przejściówka do złącza będącego przy radiu ( wyświtlaczu) i do niczego się nie przyda. Może sie jedynie przydać jeśli w bagażniku nie ma kabelków do kamery, ale w takim przypadku trzeba ciągnąć te kabelki przez cały samochód ( od radia-przejściówki do tylnej klapy bagażnika).

Dopisano 20 kwi 2019, 18:32:

do kol. LQbanek!
miałem takie objawy jak podłaczyłem kamerkę na 12V do świateł cofania. Jak dałem przetworniczke 6V na12V i zasiliłem ją ze złacza 6V, kamerka działa za każdym razem. Poza tym trzeba złączyć razem masę zasilania i masę kamery.
pozdr.

[grzela]

W Mazdzie CX3 oryginalna kamera ma 4 przewody 2 czarne, czerwony i żółty. Ktoś może wie który jest od czego? Chciałbym zamontować taką kamerkę w moim autku wykorzystując zdjęcia i porady z tego wątku.

[darrecki]

Zgaduje (na podstawie zdjęcia kilka postów wyżej)

czerwony +6V
2x czarny – masa
zółty – "obraz"

[maciejcz]

Witam. Odświeżam temat kamery cofania w CX-3. Czy ktoś może natknął się na taki adapter jak ten z linku? http://venturatechnology.com/products.a ... 5&mlan=esp . Pozdrawiam

[rafik85]

Nie trzeba kupować przejściówki. Kostka radia ma puste miejsca gdzie dorabiamy piny z przewodami. Montowałem kilka razy i zawsze działało, oczywiście jeśli nie było instalacji na tyle to ciągnąłem przewód przez całe auto. Kabel AV do kamery 2,5m koszt 15zł. Oryginalna kamera jest na 6v i tyle dostaje z radia, montowałem też nieoryginalne i zasilanie podpinałem po zapłonie 12v a sygnał pod wsteczny. MZD po włączeniu zapłonu sprawdza wszystkie urządzenia i musi zobaczyć kamerę odrazu wtedy wszystko działa jak fabryka.

[maciejcz]

W zasadzie tak. Chciałem uniknąć "twardej" ingerencji w instalacje. Na portalach zakupowych są adaptery (przejściówki), ale tylko takie które podpina się pod radio i przeciąga kable przez całe auto. Ta przejściówka VT pozwala w najprostszy sposób zainstalować kamerę w aucie z czujnikami cofania.

[robas68]

Witam. Założona kamera na podstawie zdjęć od 66bogdan66(dzięki). Wszystko działa rewelacyjnie.
Moje uwagi, które mogą pomóc. Z zestawu kamery trzeba odciąć z kabla cinch jedną wtyczkę i wykorzystać tylko żółty przewód(video +) i czarny(video-), czerwony do niczego się nie przyda. Po podpięciu przewodów do złącza zgodnie ze zdjęciem, odłączyłem na kilka sekund masę od akumulatora i kamera zaczęła działać a radio zachowało wszystkie ustawienia. Pozdrawiam
Przetwornica DC/DC do żarówek LED 6V na 12V 12W
KAMERA COFANIA PARKOWANIA 12 LED KOLOR 170 STOPNI

[moropl]

Czy ktoś się orientuje gdzie w zaizolowanej wiązce schowana jest wtyczka do podpięcia oryginalnej kamery cofania? Opisywane wyżej czerwone kable w kostce u mnie występują. Próbowałem szukać jakiegoś zgrubienia ale nie znalazłem.
Nie chce mi się pruć z izolacji całej wiązki a chciałbym się upewnić przed zakupem kamerki.
Dziękuję za ewentualne info / zdjęcia.

[66bogdan66]

Nie ma tam osobnej wtyczki – są zaizolowane przewody ( pod lewą osłoną słupka pokrywy bagażnika )
