Brak oświetlenia bagażnika

Dział przeznaczony do rozwiązywania wszelkich problemów dotyczących wyposażenia i karoserii. Nie zawiera elementów przenoszenia napędu.

Postprzez darrecki » 23 lip 2019, 07:03

I wspomniany model oświetlenia steruje połową samochodu – nazywa się RBCM. Przy jego wymianie trzeba go zaprogramować na nowo.
Avatar użytkownika
Moderator

Od: 14 cze 2006, 00:01
Posty: 2620 (39/121)
Skąd: UK - Worcs, PL - Rzeszow
Auto: 1. Mazda 3 BM Skyactiv-D
2. Mazda 2 DJ Skyactiv-G

Postprzez kachel1 » 23 lip 2019, 07:36

programowac niekoniecznie chyba że masz uruchomione dodatkowe opcje to wtedy tak u siebie zmieniałem i nic nie programowałem jedynie to co miałem ustawione dodatkowo
Forumowicz

Od: 1 lip 2009, 18:02
Posty: 64 (0/2)
Skąd: kolno
Auto: mazda 6 gj 2012 przed liftem wersja skayenergy

Postprzez polburger » 3 sty 2020, 19:11

Witam,

mam podobny problem że zwarcie zapewne ukutrapiło tranzystor w sterowniku.
Jak udało Wam sie rozwiazac ten problem?
1. Naprawa sterownika (znacie moze numer tego tranzystora)?
2. Wymiana sterownika (u mnie jest zamontowany sterownik w wersji KD45-675Y0-E, a na allegro potrafie znalejsc tylko w wersji KD45-675Y0-F)?
3. Naprawa w ASO, jako ze juz po gwarancji az sie boję zapytac, ale może ktoś jest w stanie mi podac oscylacyjne koszty takiej uslugi z wymianą na nowy, montaz, programowanie?

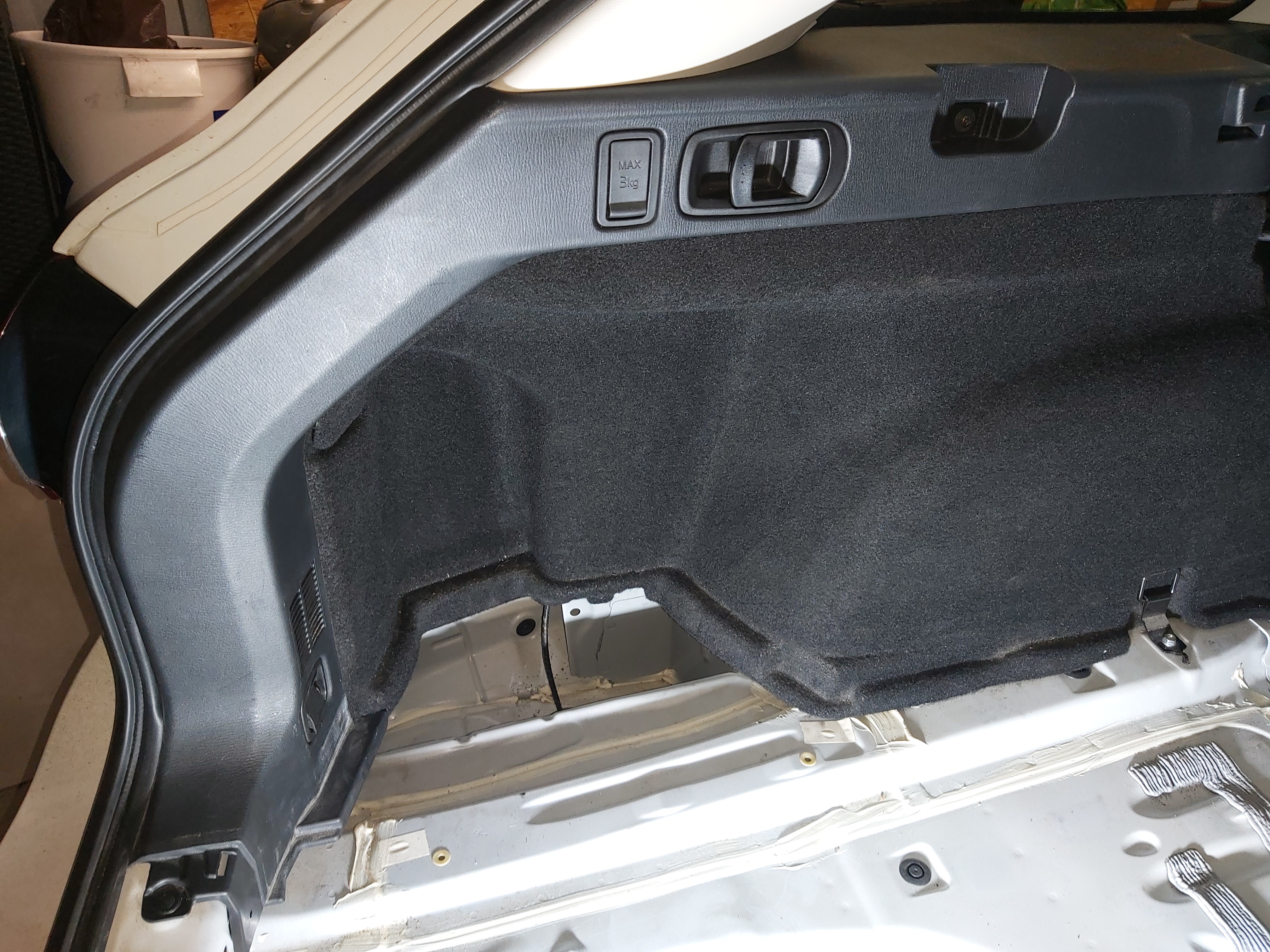

Jako że posiadam GJ w wersji kombi, musiałem sie poddać ostatnio podczas demontażu wewnetrznej tapicerki bagażnika (ta po lewej stronie), gdyz nie potrafiłem zdemontować lewego "haka na kurtki" z napisem "MAX 3KG", a nie chciałem niczego powyrywać. Poniżej przesyłam fotki i bedę wdzieczny za info odniśnie demontazu wspomnianej tapicerki.

Pozdrawiam!
Załączniki
Początkujący

Od: 7 lip 2014, 14:35
Posty: 13
Auto: Mazda 3 (BK) 1.6 2005
[Z6]
Mazda 6 KOMBI (GJ) 2.0 2013 165 KM

Postprzez MazdaOwner » 3 sty 2020, 19:40

polburger napisał(a):1. Naprawa sterownika (znacie moze numer tego tranzystora)?

To tranzystor polowy MOSFET najprawdopodobniej z kanałem N. Myślę, że można poeksperymentować. Znając moc żarówki nie jest trudno dobrać odpowiedni element.
Avatar użytkownika
Forumowicz

Od: 30 kwi 2008, 12:28
Posty: 120 (0/5)
Skąd: Małopolska
Auto: 323F BJ 1.5 16V

Postprzez airbob » 3 sty 2020, 21:27

Jak by ktoś zrobił zdjęcie albo podał oznaczenia nieupalonego tranzystora można pokusić się o ustalenie "handlowego" oznaczenia.
Naprawa WZMACNIACZY BOSE, Wyświetlaczy m6, Toyota Avensis
Naprawa ZMIENIAREK (także wysyłkowo) m3,m6,rx8,cx7,cx9 i inne
Wyjścia RCA do zewnętrznego wzmacniacza. Płyta startowa do nawigacji GH
kontakt 503304123
http://www.mazdaspeed.pl/forum/search.php?st=0&sk=t&sd=d&sr=posts&keywords=podz*+airbob*
Sprzedam oryginalny moduł zmieniarki na 6CD do mazdy 3 i 6, montaż
Żarówki podświetlenia klimatronika
kontakt 503304123
Avatar użytkownika
Forumowicz

Od: 18 gru 2007, 09:55
Posty: 1533 (0/32)
Skąd: Wrocław gg8161056 tel.503304123

Postprzez MazdaOwner » 3 sty 2020, 22:07

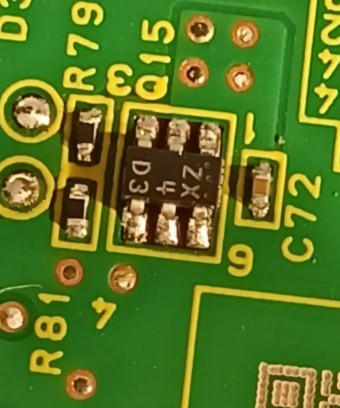

Przecież tu nie ma większej filozofii. Tranzystor wygląda na typowy MOSFET w obudowie SOT 223. Myślę, że jakiś IRFL lub IRLL na 55V i 5,1A w zupełności wystarczy.

Edytuję:

Sprawdziłem, żarówka w bagażniku powinna mieć 3W, więc na pewno prąd tranzystora może być dużo mniejszy niż 5,1A.
W SOT223 są tranzystory 5,1A, 3,8A i o mniejszym prądzie. Ze zdjęcia wydaje się, że to SOT223, ale ze względu na mały prąd, może to być mniejszy tranzystor. Wystarczy pomierzyć i wszystko stanie się jasne.
Cała robota to 5 minut, pod warunkiem, że mamy MOSFET`a pod ręką.
Avatar użytkownika
Forumowicz

Od: 30 kwi 2008, 12:28
Posty: 120 (0/5)
Skąd: Małopolska
Auto: 323F BJ 1.5 16V

Postprzez airbob » 4 sty 2020, 16:35

Ty to wiesz i ja to wiem. Jednakże jeśli chcesz pomóc innym osobom, które nie są biegłe w tej materii powinieneś podać konkretne oznaczenie tranzystora. Tak aby ktoś kto czuje się na siłach mógł iść do sklepu i sobie go kupić a następnie wymienić.

Tak na marginesie obudowa tranzystora to SOT89 ;)
Naprawa WZMACNIACZY BOSE, Wyświetlaczy m6, Toyota Avensis
Naprawa ZMIENIAREK (także wysyłkowo) m3,m6,rx8,cx7,cx9 i inne
Wyjścia RCA do zewnętrznego wzmacniacza. Płyta startowa do nawigacji GH
kontakt 503304123
http://www.mazdaspeed.pl/forum/search.php?st=0&sk=t&sd=d&sr=posts&keywords=podz*+airbob*
Sprzedam oryginalny moduł zmieniarki na 6CD do mazdy 3 i 6, montaż
Żarówki podświetlenia klimatronika
kontakt 503304123
Avatar użytkownika
Forumowicz

Od: 18 gru 2007, 09:55
Posty: 1533 (0/32)
Skąd: Wrocław gg8161056 tel.503304123

Postprzez MazdaOwner » 4 sty 2020, 17:14

Wszystko zostało już napisane. Ktoś, kto nadal nie wie jaki to element nie powinien się zabierać za robotę.
Jest jeszcze problem z wypaloną płytą. Przy długotrwałej pracy tranzystora na zwarciu mogło dojść do zwęglenia płyty, więc naprawa polegająca na wymianie samego tranzystora nie wystarczy. Trzeba wyciąć zwęglony laminat. Jak dużo, zależy od rozmiarów zwęglenia.
Avatar użytkownika
Forumowicz

Od: 30 kwi 2008, 12:28
Posty: 120 (0/5)
Skąd: Małopolska
Auto: 323F BJ 1.5 16V

Postprzez polburger » 6 sty 2020, 10:48

Dzięki wielkie za liczne podpowiedzi. Wiec do pewności pozostaje tylko wymontować tylnią tapicerkę bagażnika z lewej strony i wyciagnac sterownik. Wiec jak ktoś wie jak wymontować tylnią tapicerkę w wersji KOMBI, a dokładnie uchwyt "MAX 3KG" to będę wdzięczny?
Początkujący

Od: 7 lip 2014, 14:35
Posty: 13
Auto: Mazda 3 (BK) 1.6 2005
[Z6]
Mazda 6 KOMBI (GJ) 2.0 2013 165 KM

Postprzez cx5cx5 » 22 lut 2021, 12:36

już wcześniej pisałem że przy próbie wymiany żarówki zwykłej na leda pod napięciem coś padło w sterowaniu masą,jedni piszą o mikroswitchu drudzy o nadpalonej płytce a jedno jest pewne że brakuje masy którą te spalone elementy sterują przy otwieraniu klapy bagaznika...a wystarczy odciąć ten kabelek i przedlużyć go do masy np. pod śrubke od lampy tylnej tylko wtedy załączamy światełko ręcznie i bez komplikacji zapalamy w razie konieczności w nocy,Ja osobiście wykorzystałem lampke fabryczną jako wyłącznik prądu i zasilam dodatkowe ledy zamontowane w bagazniku,jesli chodzi o bezpieczniki to kabina i bagaznik są na jednym 15A ROOM,troche dziwne ,że taki mądry Japończyk a zagmatwał to oświetlenie żeby przy głupiej wymianie żarówki paliło płytkę albo coś innego ,pozdrawiam
