FOTORELACJA – Montaż głośnika w desce rozdzielczej

[marcinkosky]

Witam.
Ostatnio postanowiłem zamontować sobie głośnik w desce rozdzielczej, w wyznaczonym do tego miejscu. Głośnik montowałem żeby móc podłączyć sobie CB, które jest schowane w schowku.

-głośnik w desce rozdzielczej (już po zmontowaniu)

Aby zdjąć maskownicę głośnika wystarczy podważyć czymś... w sumie to obojętnie czym ponieważ maskownica się praktycznie od razu odgina i można ja już normalnie wyjąć.
Po zdjęciu maskownicy ukazuje nam się otwór na głośnik. Niestety nie ma za dużo miejsca i nie wiem czy wejdzie głośnik o rozmiarach 8-10 cm. (gdzieś na forum wyczytałem że taki się mieści):

i maskownica:

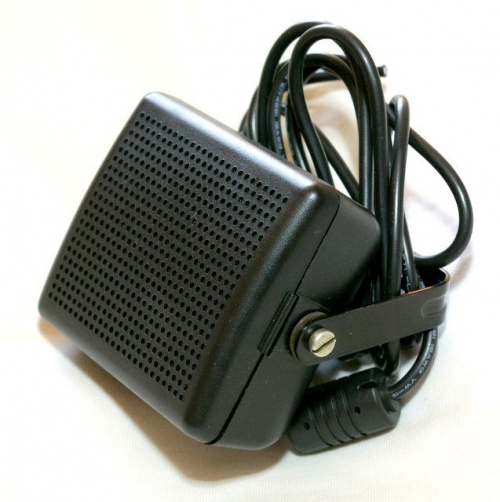

Ja użyłem głośnika pochodzącego od zestawu głośnomówiącego Nokii CK-7W:

Niestety głośnik z obudowa jest za duży i zdecydowałem się na wyjęcie głośnika z obudowy fabrycznej.
Średnica głośnika to ok 5,5-6 cm. wiec głośnik jest mały ale bardzo wydajny , z racji tego że w tym głośniku nie ma otworów montażowych, jest on fabrycznie przyklejony do obudowy. Ja również postanowiłem go przykleić :

[BRAK OBRAZKA]

Na gotowo wygląda to tak:

i z 2 strony:

Trochę trudności sprawiło mi przeprowadzenie przewodu na dół deski rozdzielczej w okolice schowka...
Z pomocą przyszedł mi kawałek ok. 30-40 cm. patyka bądź drutu ale żeby nie był za sztywny... .
Po przeprowadzeniu przewodu i włożeniu maskownicy z głośnikiem na swoje miejsce przystąpiłem do zamocowania radia CB w schowku. Ale nie montowałem na "sztywno" gdyż czasem radio ląduje w innym samochodzie .
Radio zamontowałem w poprzek schowka... (inaczej nie domykał mi się schowek), za pomocą przyklejanych kawałków rzepów (nie chciałem wiercić żadnych otworów):

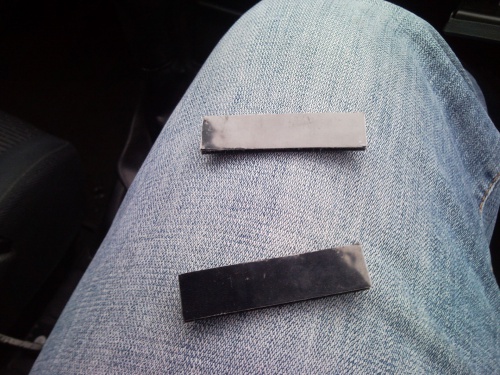

i rzepy przyklejone do radia:

I zamocowane radio w schowku (wygląda może i prowizorycznie ale spełnia swoje zadanie, radio nie lata po całym schowku):

Generalnie sposób montowania radia każdy pewnie ma inny, ja się zdecydowałem ta taki i on mi odpowiada . Dobrym miejscem jest też podłokietnik pod warunkiem że nie za duże radio jest

Może komuś się to przyda

EDIT by Marek: przeniosłem obrazki na serwer MS i ... poprawiłem pisownię

[pazur_zks]

Spoko fotorelacja jeśli chodzi o głośnik muszę o tym pomyśleć u siebie .

Co do radia w schowku to jeździsz z otwartym schowkiem? czy masz ustawione radio na bum cykcyk chodzi mi o przycinanie szumów i inne pierdoły ?

[wesoly75]

Spoko fotorelacja szkoda ze nie zapodales zdjecia ktoredy kabelek pociagnales w dol ale i tak pewnie nie jest to takie trudne.

[gadula]

szkoda ze nie zapodales zdjecia ktoredy kabelek pociagnales w dol ale i tak pewnie nie jest to takie trudne.

Każdą wolną szczeliną, inaczej się nie da Rok temu u siebie przeciągałem i prościzna A dźwięk z tego głośnika jest dobrze słyszalny, idealny do CB

[marcinkosky]

Co do radia w schowku to jeździsz z otwartym schowkiem? czy masz ustawione radio na bum cykcyk chodzi mi o przycinanie szumów i inne pierdoły ?

w razie potrzeby poprostu otwieram i ustawiam

Każdą wolną szczeliną, inaczej się nie da

dokladnie

[luki88]

kapitalny pomysł z tym CB w schowku

[Koroniarz]

Ja mam radio włozone w tym schowku pod radiem dobrze przykręcone jest nie rusza sie i wogóle dobrze je słychać i całkiem fajnie to wygląda mysle ze to lepszy pomysł ale z głosnikiem spoko wykombinowałeś

[alankedzior]

Też mam głośnik pod radiem i wszystko jest ok gorzej tylko z mikrofonem gdzie go kłaść ale daje radę choć radia jedno pod drugim prezentują się super jutro może wstawie jakieś foto. A parametry do takiego głośnika można podać zeby było ok ? A do CB podłączales poprzez gniazdo JACK czy wlutowywałes ?

[Koroniarz]

Też mam głośnik pod radiem i wszystko jest ok gorzej tylko z mikrofonem gdzie go kłaść ale daje radę choć radia jedno pod drugim prezentują się super jutro może wstawie jakieś foto. A parametry do takiego głośnika można podać zeby było ok ? A do CB podłączales poprzez gniazdo JACK czy wlutowywałes ?

ja mikrofon wkomponowałem koło wł wycieraczek tego przełącznika tam gdzie masz te zaslepki bynajmniej ja mam jest odrazu przy dłoni piekna sprawa proponuje takie rozwiązanie pozdrawiam



Nie piszemy posta pod postem oraz prosze o wstawianie zdjec poprzez Picase a nie na fotosiku gdzie znikaja po pewnym czasie. Poprawilem i pamietaj na przyszlosc. Mako

[okonio]

ja cb mam pod radiem i to, że cb jest dość wąskie to obok jeszcze gruchę daje się włożyć, z tym, że ja wyjąłem tą kieszeń spod radyjka, w którą kolega wyżej wcisnął swojego cibika ;] ale cb w schowku to trochę dziwny pomysł i szkoda schowka...

[fdes]

Witam jestem tu nowy zastanawia mnie jak mogę wyjąć tą kieszeń pod radiem? Na razie cb mam zamontowane po lewej stronie przy progu. Jest łatwy dostęp a i z zewnątrz nie widać go.

[czacha186]

A ja swoje radyjko wcisnąłem po między ten tunel środkowy gdzie jest ręczny a fotel pasażera, mikrofon owijam o mieszek biegów... i też jest bajera zwłaszcza że nie musiałem dziurawić madzi a głośnik jest akurat skierowany w moją stronę więc dobrze słychać

[adamdrift92]

Którędy puścić kabel do anteny (od spod zwykłego radia do kufra) ?
