Kamera cofania: Czy można dołożyć?

[wawerm]

amazon.de:
http://www.amazon.de/XOMAX-XM-012-R%C3% ... B00B4FHEJK

[ereste83]

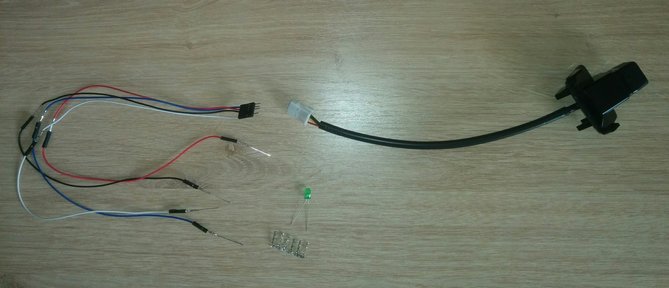

Schematy na bank są dobre, mi działają (kamerka oryginalna), natomiast PINy niestety nie wystarczają. Posta pisałem zanim sam sprawdziłem w aucie na podstawie różnych innych postów (te rastry chyba z niemieckiego forum wziąłem). Kupiłem również diody, bo o tym ludzie też pisali i urwałem od nich te długie nogi, włożyłem w raster, zacisnąłem kombinerkami i wtedy dopiero działa, w szoku byłem jak dużo tych końcówki wchodzi w kostkę. Także rastry może ok, ale tylko przy cieniutkim kablu.

Patrzcie zdjęcie załączone. Kabelki są wg kolorów kostki (niebieski robi za kostkowy szary).

[Motion]

Zatem ukończyłem swoją instalację tak też dzielę się doświadczeniem.

Mazda3 Sedan

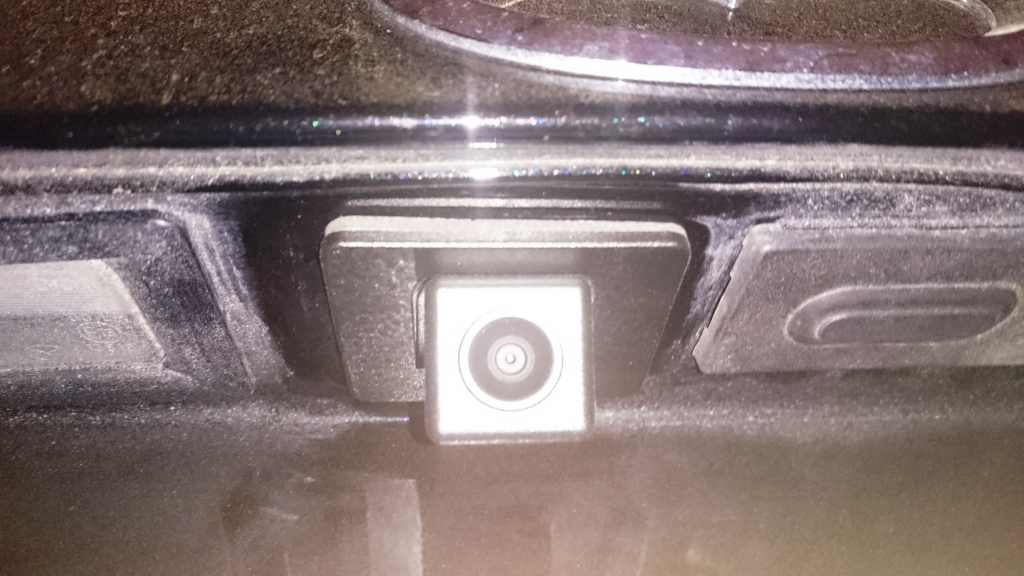

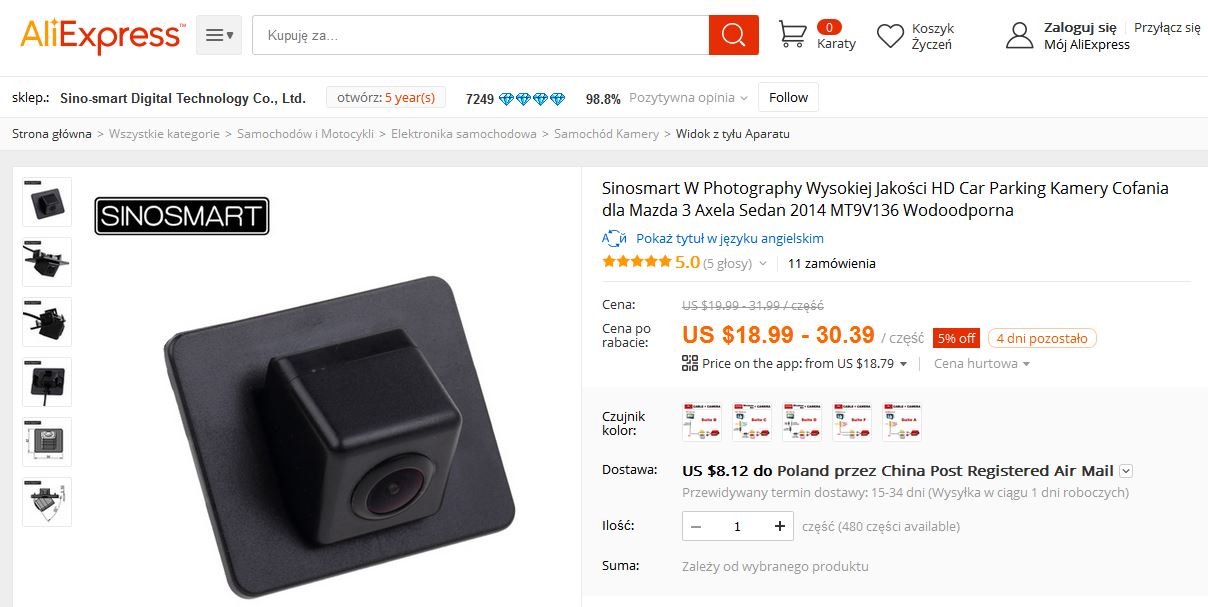

Niestety nie udało mi się znaleźć pasującej wiązki tak jak opisywałem dlatego poszedłem w Chińczyka który jest robiony pod M3 w sedanie. Pasuje idealnie. W Na aliexpress trzeba szukać "Mazda 3 kamera sedan" "Mazda 3 backup camera sedan" obowiązkowo z kablem i adapterem, kwestia już indywidualna czy z szerszym obiektywem którą wybrałem. Piny do C-16 to "54001202RWA" oczywiście wiązkę zrobiłem na rozłączalnym gnieździe hermetycznym. Poniżej efekty. Linie na obrazie można usuną po przez przecięcie jednego z przewodów przy kamerze – sprytne chińczyki

UPDATE 05-05-2016

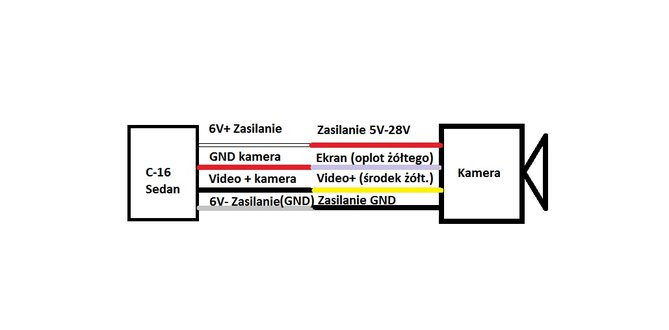

Pytacie o szczegóły podłączenia kamery na PRIV dlatego dorzucam schemat jak jest to podłączone u mnie.

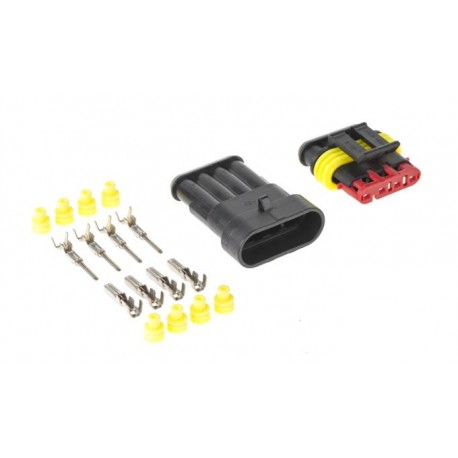

Przy okazji zwracam honor w instrukcji zakres napięć jest od 5-28V. Chińczyki zmyliły mnie opisem w aukcji Warto między przewody kamery a C-16 włożyć złącze hermetyczne na przewodzie 1mm lub na "skrętce komputerowej" co pozwala na łatwiejsze podłączenie do C-16 cieniutkich przewodów kamery. Oczywiście warto wszystko polutować by uniknąć zakłóceń.

UPDATE

Wersja A 6V

[wawerm]

Ja wg tego podłączyłem i działa:
C16 --> Kamera (oryginalna). P to prąd, S to sygnał.

Biały (P+) --> Czerwony P+
Szary (P-) --> Szary (P-)
Czarny (S+) --> Zółty (S+)
Czerwony (S-) --> Czarny (S-)

Kamera XOMAX XM-012 z przesyłką 150zł ale nie trzeba już przetwornicy.

Dałem sobie spokój z rastrami i podłączyłem pod przewody przed złączem C16.

pozdrawiam

[Motion]

No jak nie jak tak. Podana przez Ciebie kamera stoi na 12V a w instalacji jest 6V na C-16.
Ps. Uzupelniajcie w profilach lub opisach typ nadwozia bo to akurat w tym wątku istotne.

[ereste83]

Wg wielu relacji działa na 6V, jest to jedna z najpopularniejszych kamer przez to.

[mazda3mxli]

Hi darrecki,

Sorry to write in english, I´m traslating your page to spanish and ensglish.

I´m writing you to see if you can add some pictures of your white mazda where I can see all the connectors that you have in the harness BHN4-67-060A, because I have a mazda 3 s GT 2016 made in japan and sold in Mexico, but does not have the rear camera connector.

Hope you can help to see if yor harness has all the connector I have in my harness plus the rear camera connector to be plug and play.
I sending pictures of my car, so you can see and compare with yours.

Thanks in advance.

[darrecki]

From your pictures I can tell, that you have LED'd tail lights (2 connectors on each light). If also you can open the boot with button next to the camera cover, you need BHN4-67-060A harness, and it's been proven already on this forum by me and another user (don't recall his username though). If your configuration is different, we can't help unfortunately, as it looks like that there are at least 2 more harnesses to choose from, and none of us found proper one for our cars yet.
D.

[mazda3mxli]

thanks for your answer darrecki,

Its correct my harness has 2 led lights and 2 lights ( 4 connector totally) 2 lights for license plate and 1 for trunk open it, I see your pictures and found your harness has the rear camera connector, so your harness has 8 connectors that include the socket for the rear camera.
so do you think your harness can be installed without any problem no matter of the place of mazda.

Yesterday when I saw your pictures, I look for your Harness number ando founded in 2 places, tascar and quirkparts, the second has better prices and cost for shipping, and I order your harness number, I'm excited to received it.

regards.

[Wojtek]

There are rear harnesses (with more versions depend of VIN number)
1. for a bulb with a back up monitor:
B54M-67-060A, B54M-67-060B, B54M-67-060C and BHN3-67-060A,

2. for a led with a back up monitor
B54N-67-060A, B54N-67-060B, B54N-67-060C and BHN4-67-060A,

[darrecki]

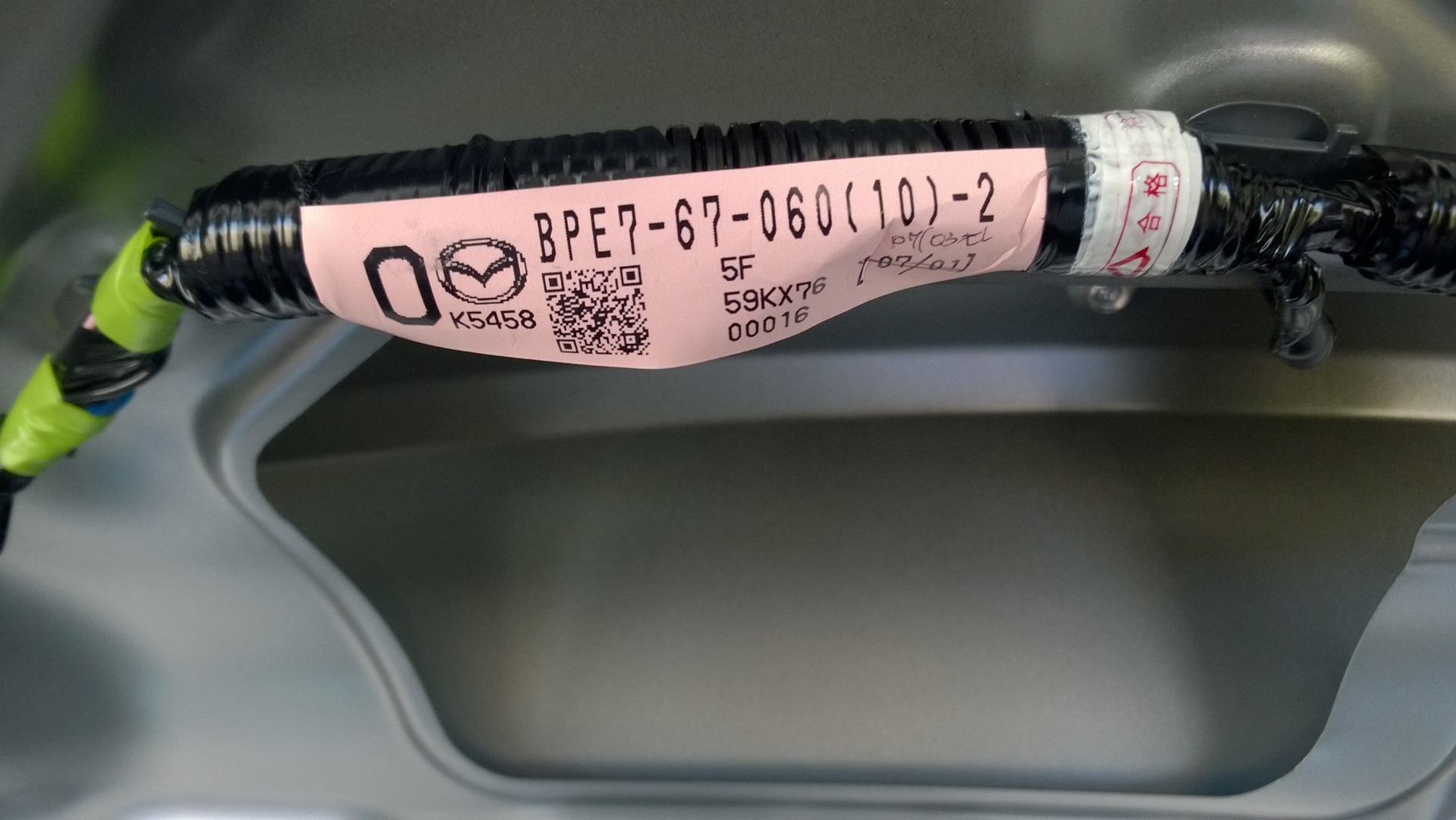

@Wojtek, you can add BPE7-67-060 to your list

@mazda3mxli, there is small chance, that 2016 models have some changes and mentioned harnesses won't fit. There were no official facelift yet, so it should be fine. When you get it just let us know if it works or not. Cheers

[Wojtek]

And the last catalog:

A. Saloon (sedan)
1. bulb and a back up monitor:
BJT1-67-060, BRM4-67-060B

2. led and a back up camera:
BJV6-67-060, BRM6-67-060B

B. Hatchback
1. bulb and a back up monitor:
BPN2-67-060, BJG8-67-060A

2. led and a back up monitor:
BPN3-67-060, BJG9-67-060A

[mazda3mxli]

Thanks for your comments darrecki and wojtek, as soon as arrive the harness, I would tell you if fit correctly.

wojtek for the sedan you describe two harness numbers what would be the difference, you said that they work with led and rear camera BJV6-67-060, BRM6-67-060B, my harness has bulb and led in each side.
do you have the list or the catalog with the number parts, can you share or where i can look.

regards

[Wojtek]

Can you send by PM your VIN number, please?

Forum Fiend

[mazda3mxli]

hi wojtek, I send the information as PM,
thanks for your help.
regards.

[Wojtek]

I'm sorry... I can't help...

[mazda3mxli]

thanks for your comments and time.
regards.

[Wojtek]

as soon as arrive the harness, I would tell you if fit correctly.

We're waiting for...

[mazda3mxli]

me too Wojtek, i made the order from quirk parts last friday and they send me a message telling me that may take 3-5 business days before shipping.

regards

[mazda3mxli]

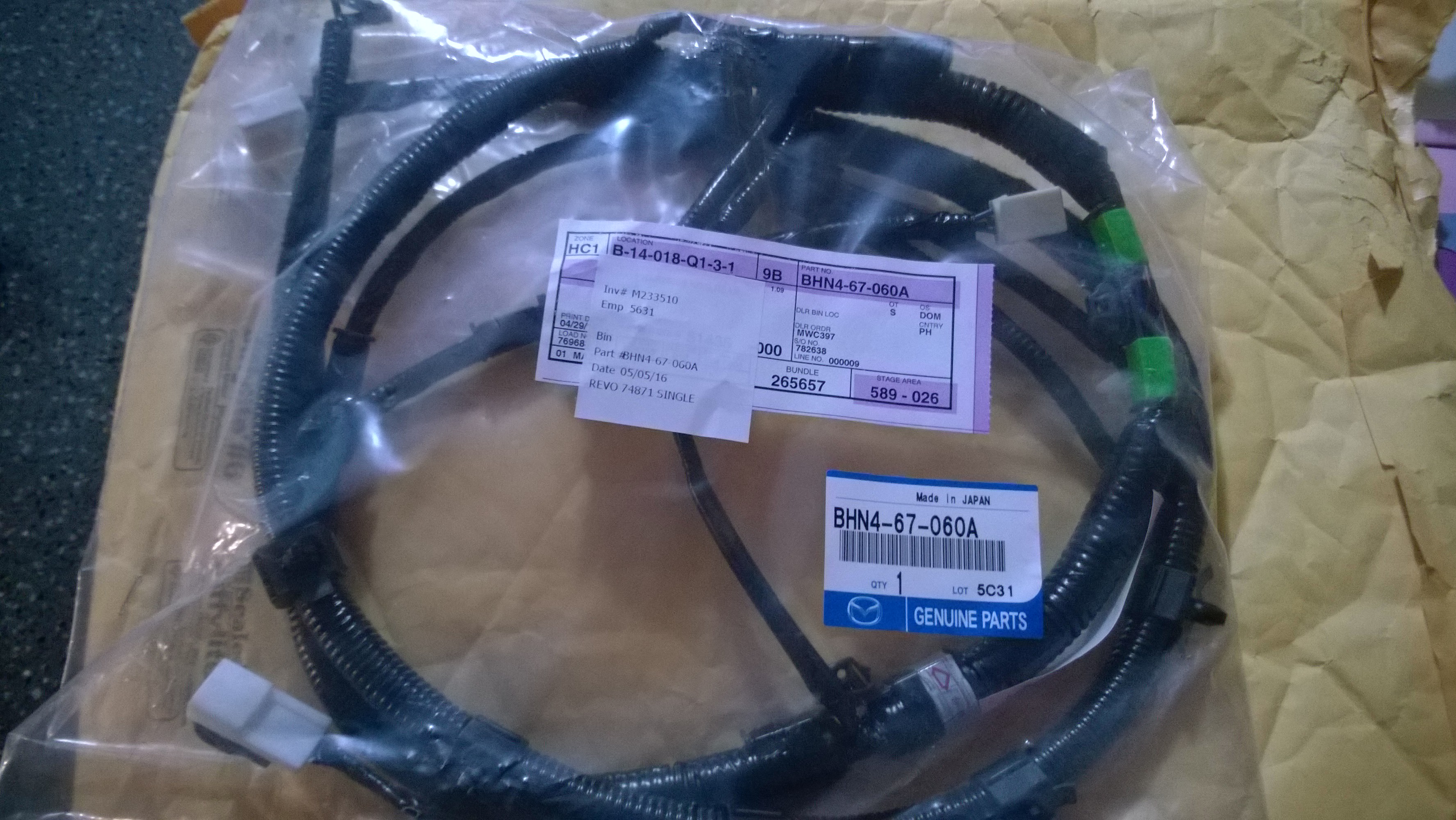

hi to tell, that today i received harness bhn4-67-060a, it appear like the one darrecki show and what I saw,it's a small gray connector, can you help me to know what can be connect in there, I will try late in the evening and show some comments. regards.
