Mazda MX-3 EC KL-ZE '91

Zdjęcia i opisy projektów tuningowych.

Postprzez Rafał_ » 5 paź 2009, 21:32







Obrazek

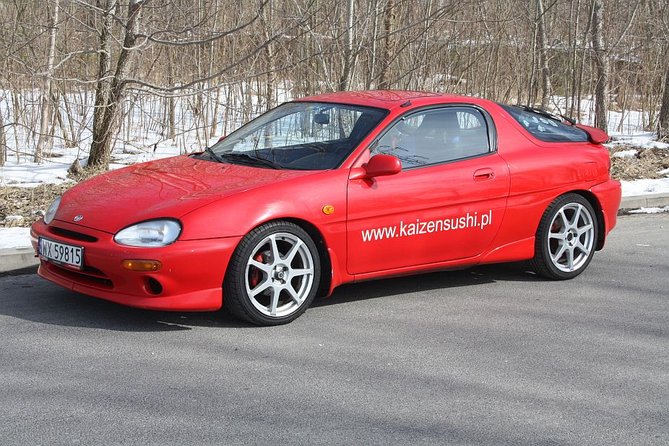

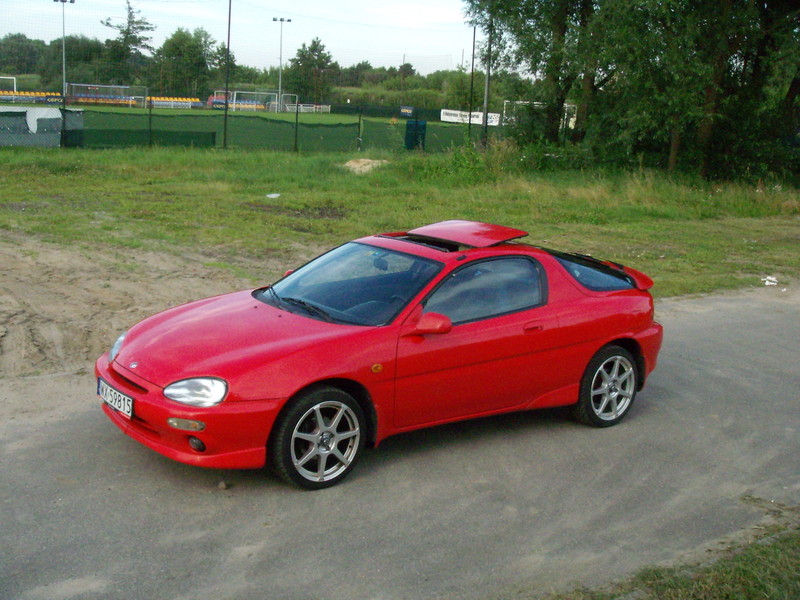

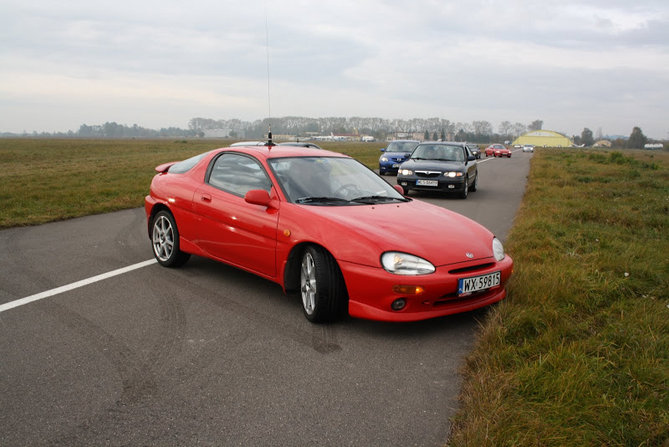

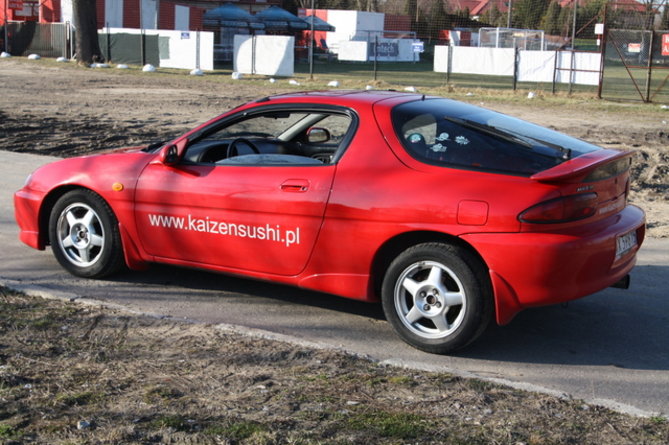

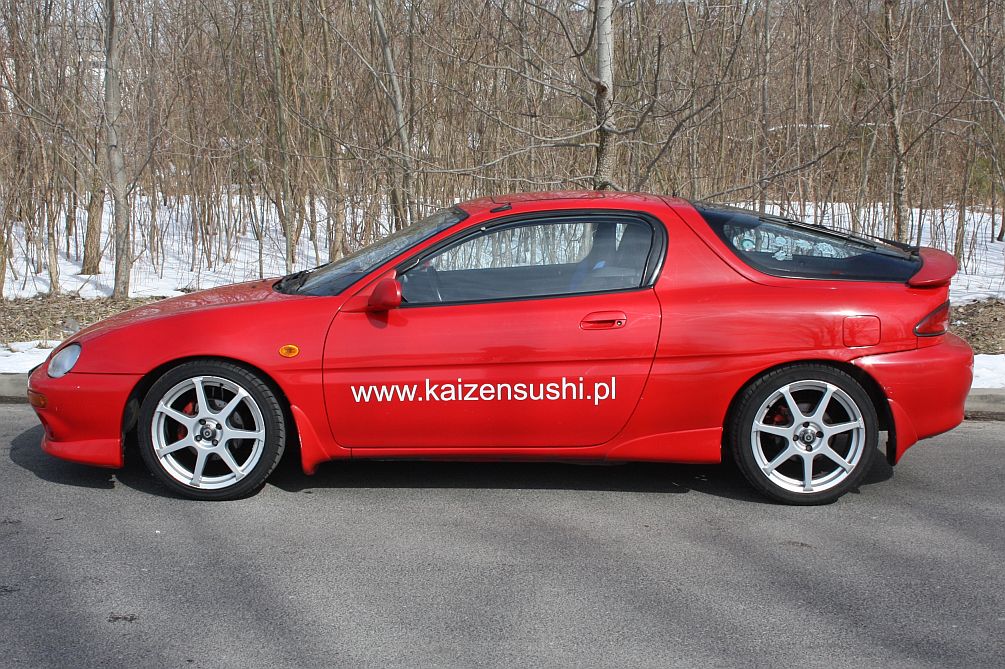

Mazda MX-3 EC 2.5 V6 KL-ZE '91 SQ Blaze Red

Auto zostało sprowadzone ze Szwajcarii w maju 2009.
Data produkcji to 23.08.1991, silnik 1.8 V6, moc 133KM, skrzynia manualna.

Wyposażenie:
Wspomaganie
ABS
Centralny zamek
Elektryczne szyby
Elektryczne lusterka
Elektryczny szyberdach

Modyfikacje:

Silnik:

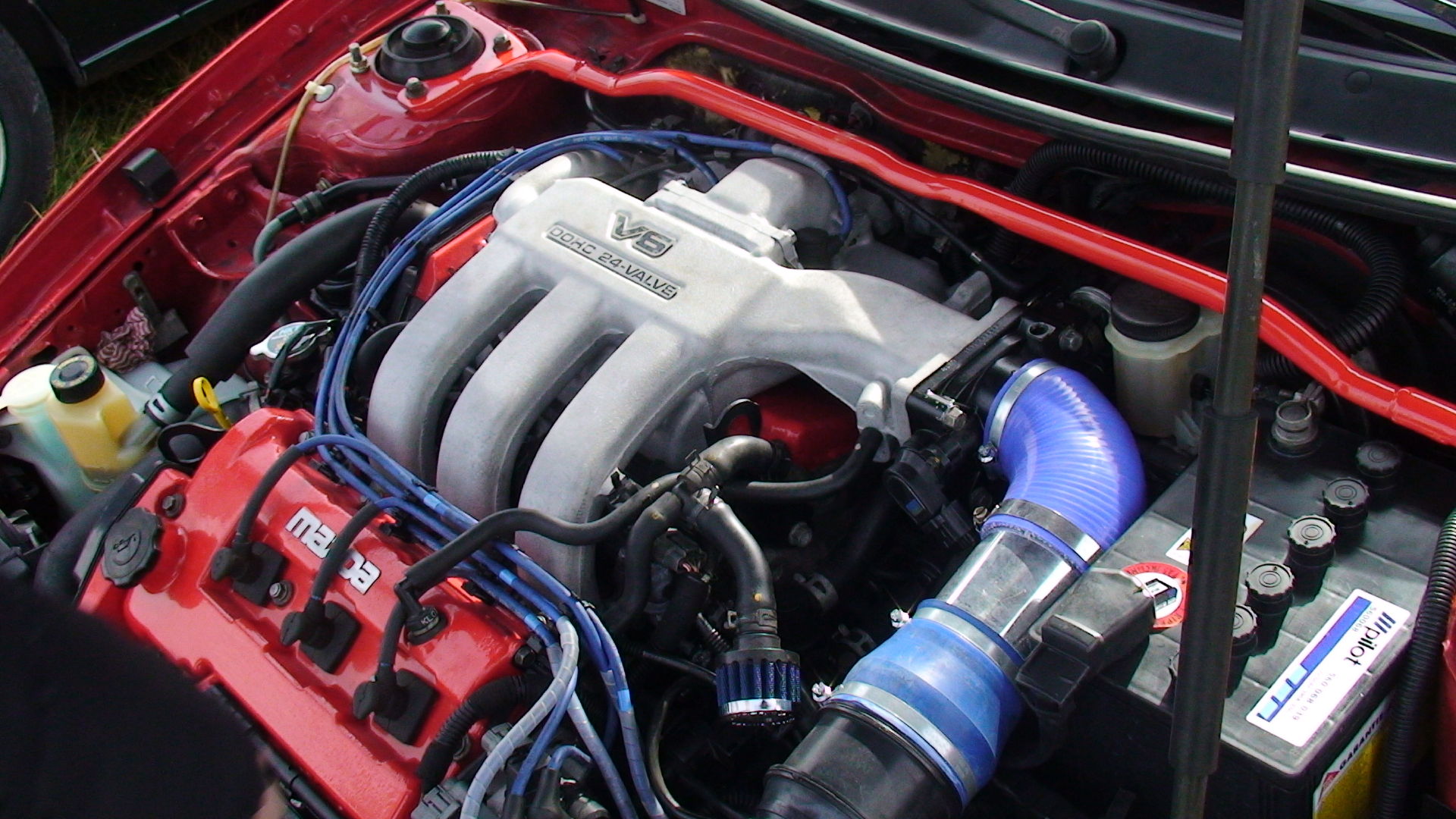

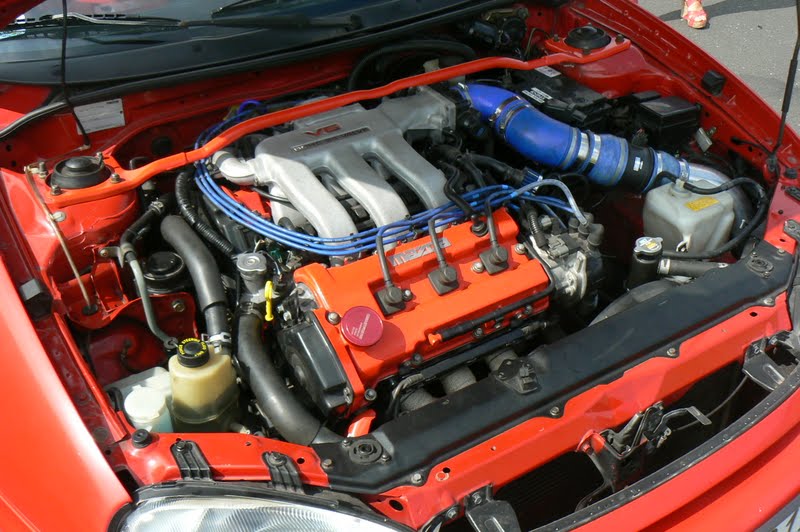

Swap na 2.5V6 KL-ZE – JDM
Sprężynki zaworowe i talerzyki z KL-DE.
Zalany olejem Motul 300V 15w50.
Korek wlewu oleju MAZDASPEED – JDM

Układ dolotowy:
Kolektor stright neck.
Przepustnica KL-ZE.
CAI z filtrem Fujita 3".

Układ wydechowy:
Kolektory wydechowe 6-2-1.
Bandaż na kolektory.
Wydech przelot 2,5" by Kojot.
Tłumik końcowy przelot 2,5" by M-tech.

Elektronika:
Ecumaster DET3.
Wskaźnik temperatury oleju Auto Gauge SM Peak.
Wskaźnik ciśnienia oleju Auto Gauge SM Peak.

Układ napędowy:
Skrzynia z k8.
Sprzęgło Exedy do 2.5v6.
Short-shifter.

Układ hamulcowy:
Przewody hamulcowe w stalowym oplocie Goodridge.
Tarcze przód Mikoda gt.
Klocki przód Ferodo Premier.
Tarcze tył Brembo.
Klocki tył Delphi.
Płyn hamulcowy Motul RBF 660 DOT4.
Zaciski hamulcowe z polifta+ regeneracja.

Zawieszenie:
Zawieszenie gwintowane K-SPORT STREET
Poliuretany Qdure-flex PERFORMANCE – 85 ShA. Deuter- Olkusz.
Rozpórka przód seria.
Rozpórka tył Pro Racing

Wnętrze:
Kierownica MAZDASPEED – JDM

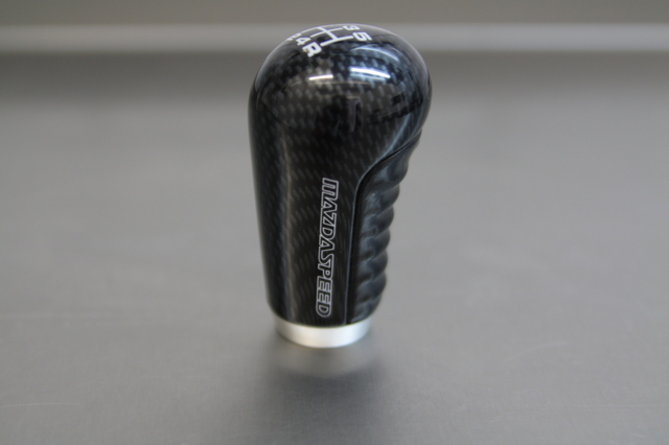

Gałka zmiany biegów MAZDASPEED – JDM
Fotel kubełkowy MIRCO ST
Pasy szelkowe 4 punktowe OMP 4M .
Dywaniki z logo klubu.

Body:
Seryjny pakiet V6.
Pomarańczowe kierunki przód "ambery" – JDM
Folia Oracal czerwona lampy tył.

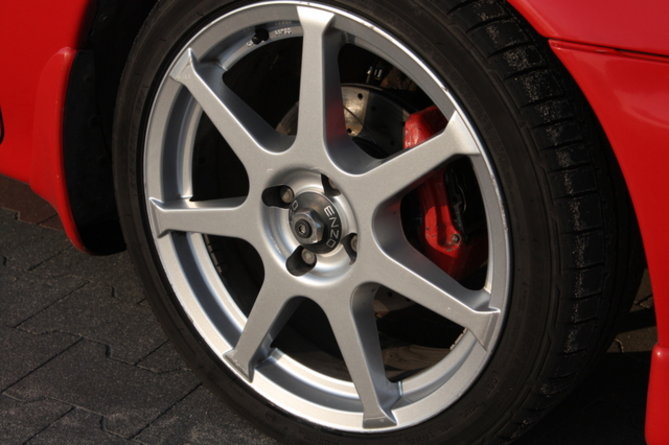

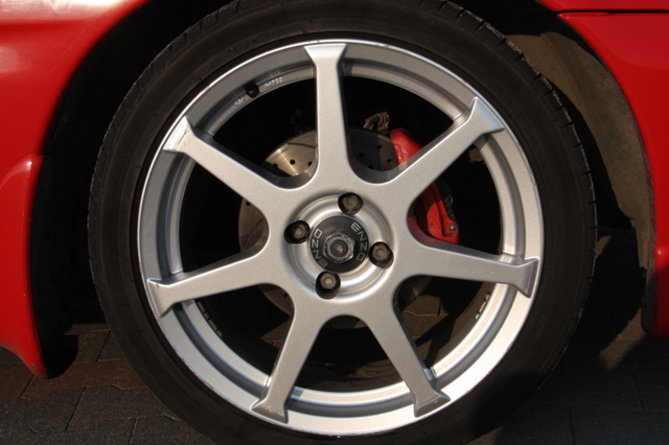

Felgi Dotz Jarama 17x7j
Opony Bridgestone Potenza 215/40/17
1/4 mili:
Felgi Enkei (seria) 15x6j
Opony przód Markgum S1 205/50/15 mieszanka miękka



Osiągnięcia:
– 1 miejsce w klasie Samurai Zlot Mazdaspeed Piotrków Trybunalski '10
– 1 miejsce w klasie Samurai Zlot Mazdaspeed Ryki '11
– 2 miejsce w klasie Samurai Zlot Mazdaspeed Ryki '12
– 1 miejsce w klasie Samurai Zlot Mazdaspeed Kąkolewo '13
– 1 miejsce w klasie Samurai Zlot Mazdaspeed Czaplinek '13
– 2 miejsce OES Czaplinek '13
– 2 miejsce Mazdaspeed CUP '13
– 1 miejsce w klasie Samurai Zlot Mazdaspeed Czaplinek '14 –> ET 14,400
– 2 miejsce w klasie Suzuka OES Czaplinek '14

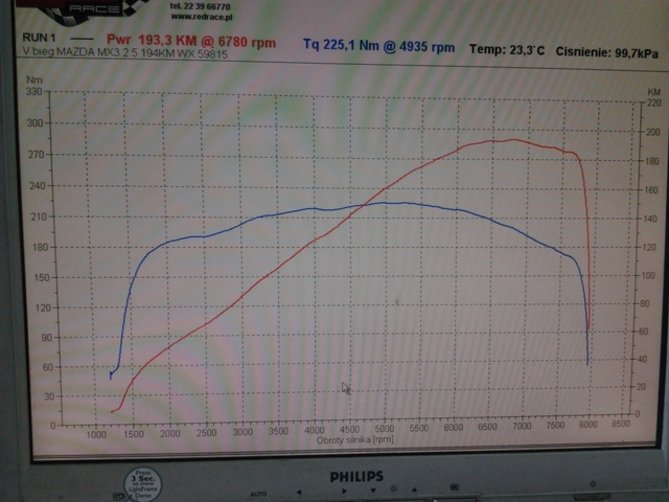

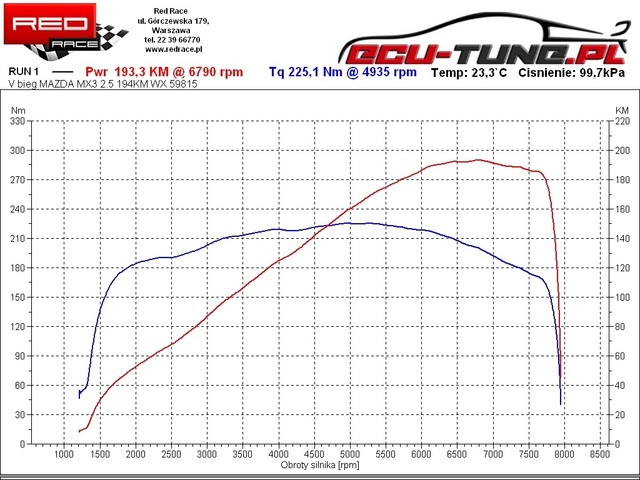

Moc i moment:
193,3KM@6790rpm
225,1Nm@4935rpm


Obrazek
Obrazek

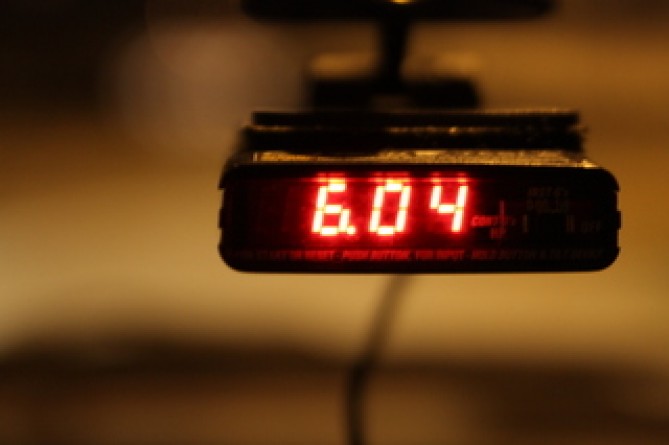

0-100km/h:


1/4 mili:
BEST ET: 14,400


– 2009:

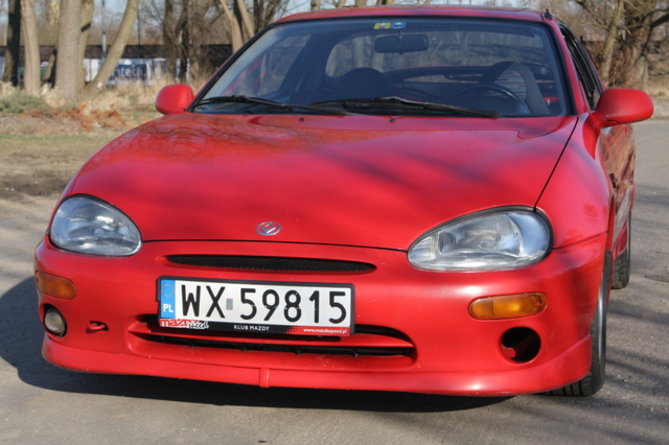

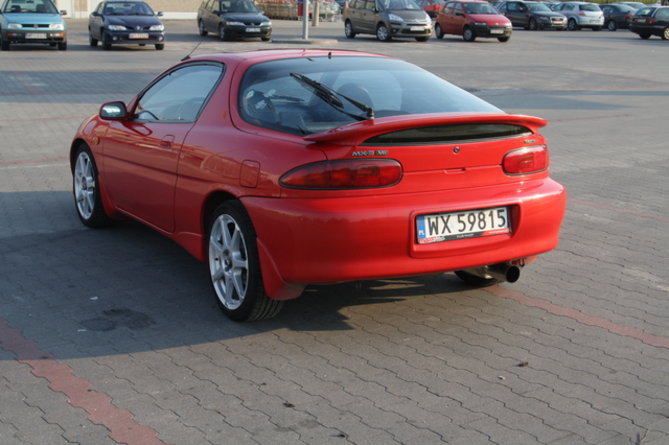

Mazda zaraz po zakupie:

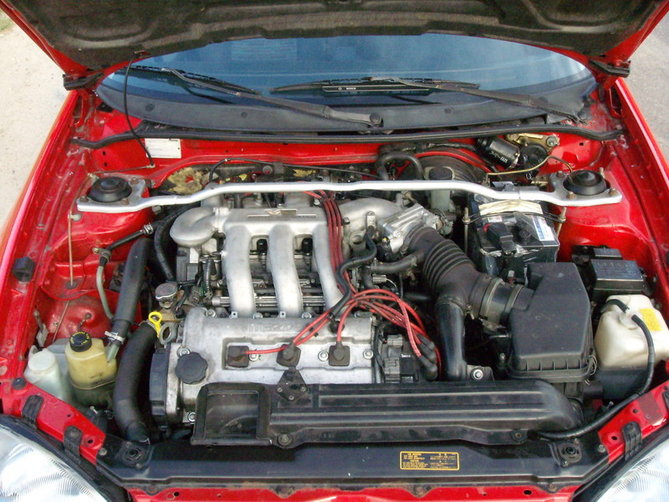

Seryjny silnik 1.8 V6, czyli cherlawe K8:

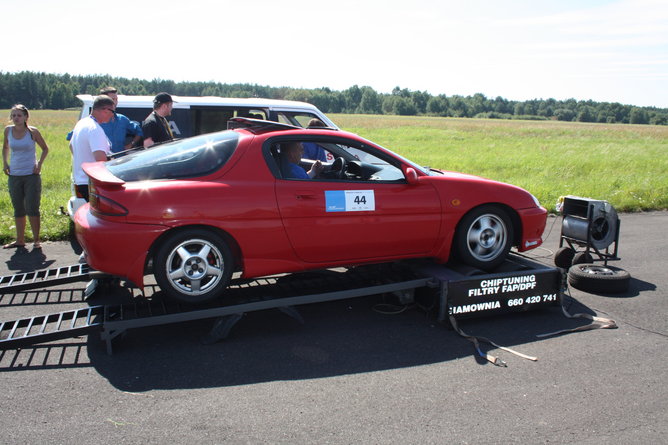

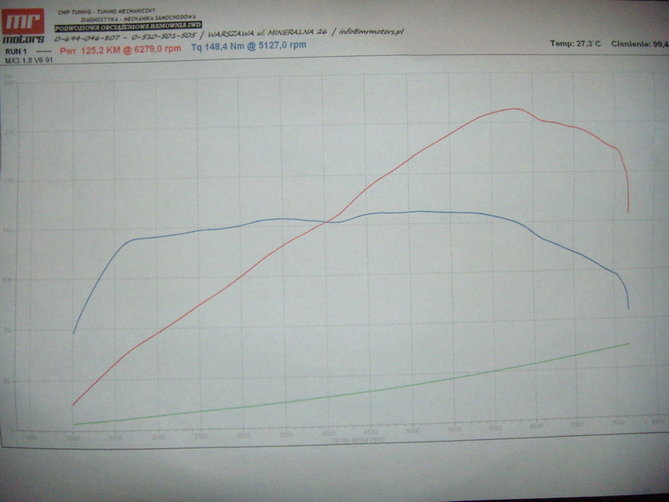

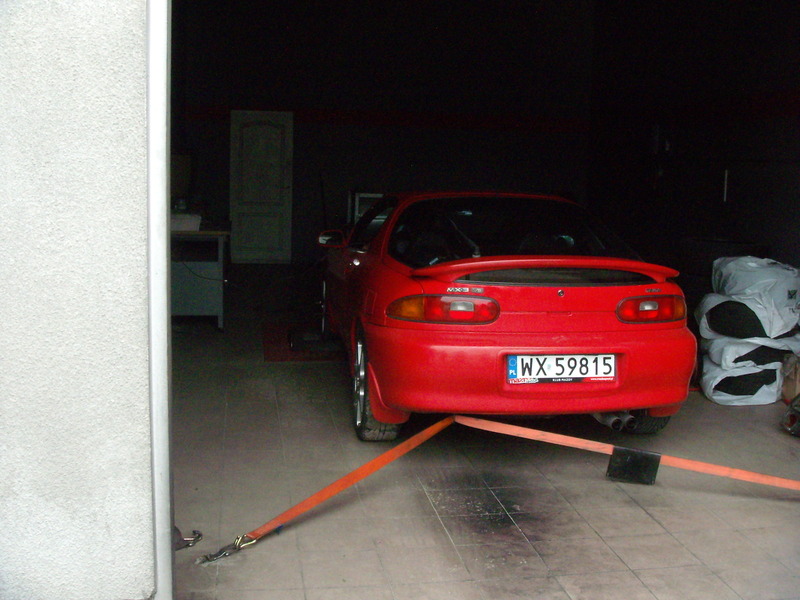

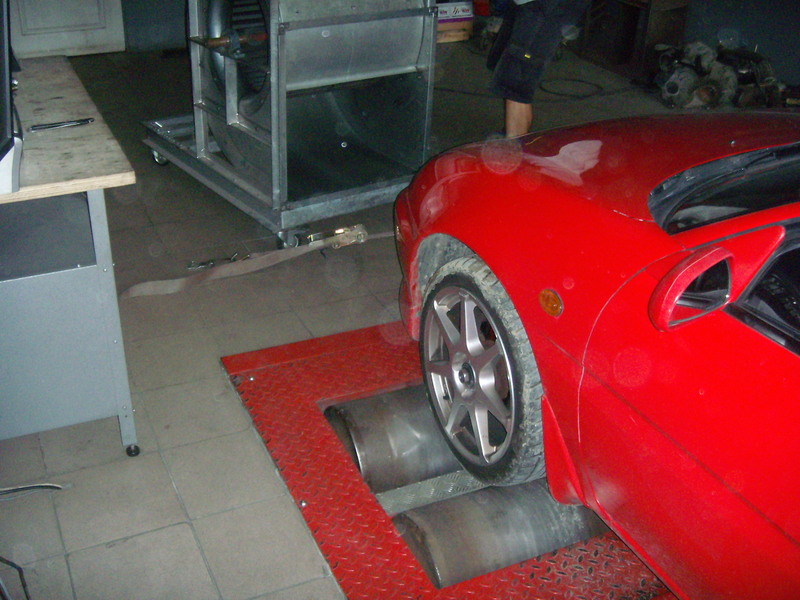

Hamownia, czyli 125KM i 148Nm:







Naprawa tapicerki fotela kierowcy:





Kierownica z mx-6 GE:



Montaż końcówek Ultera:

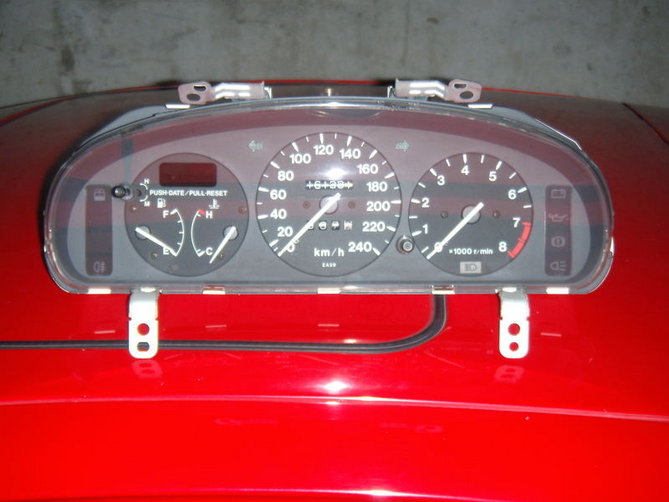

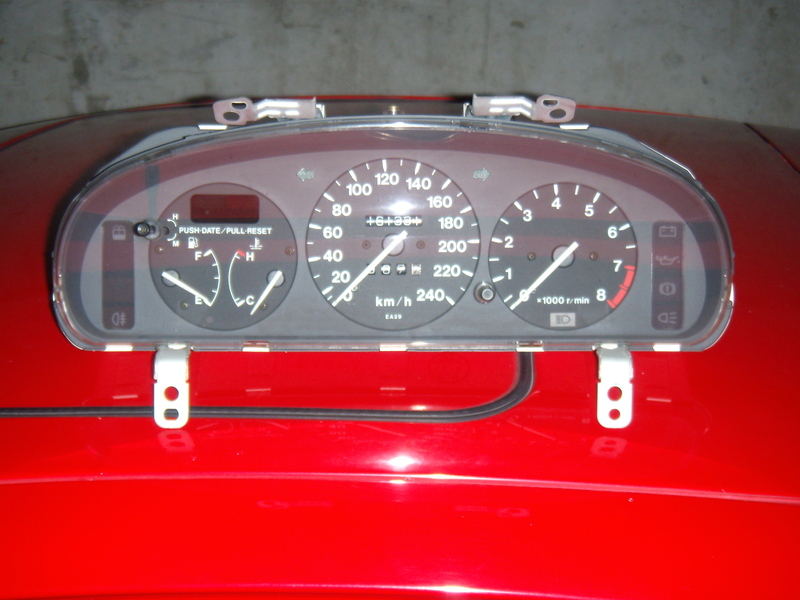

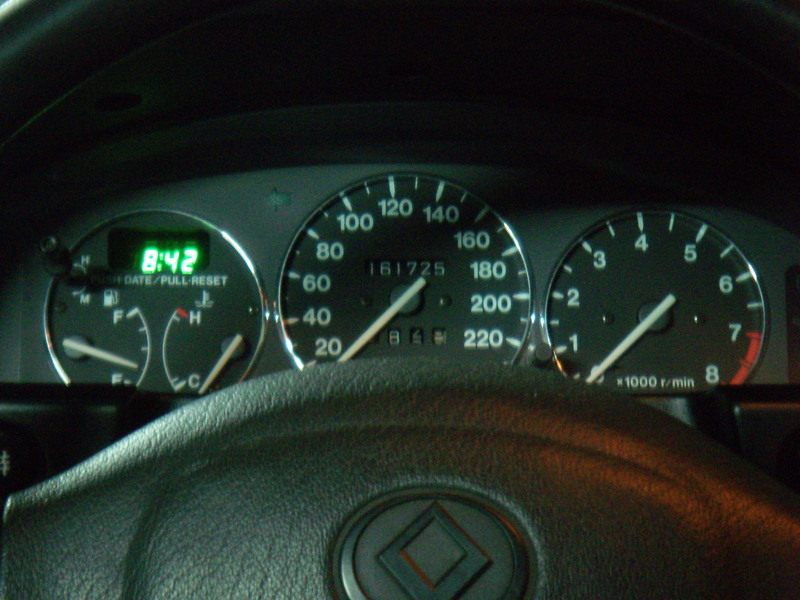

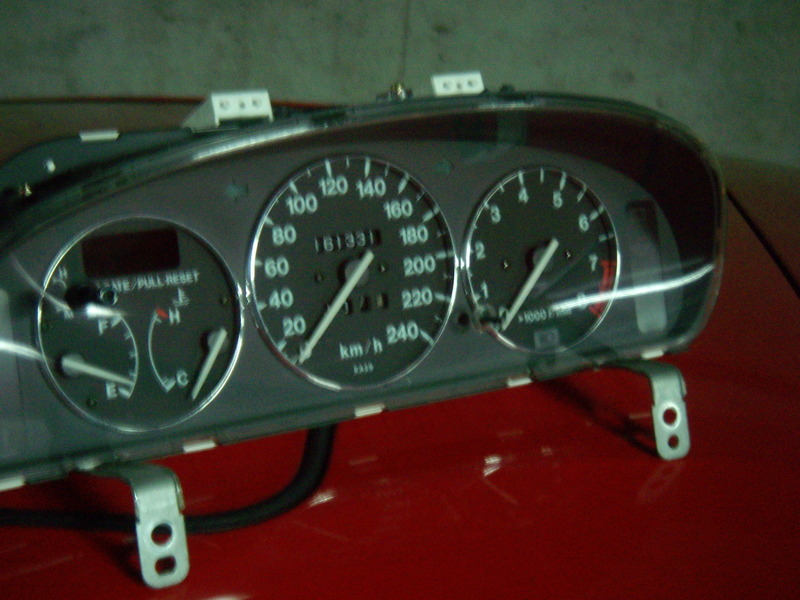

Montaż aluramek zegarów:

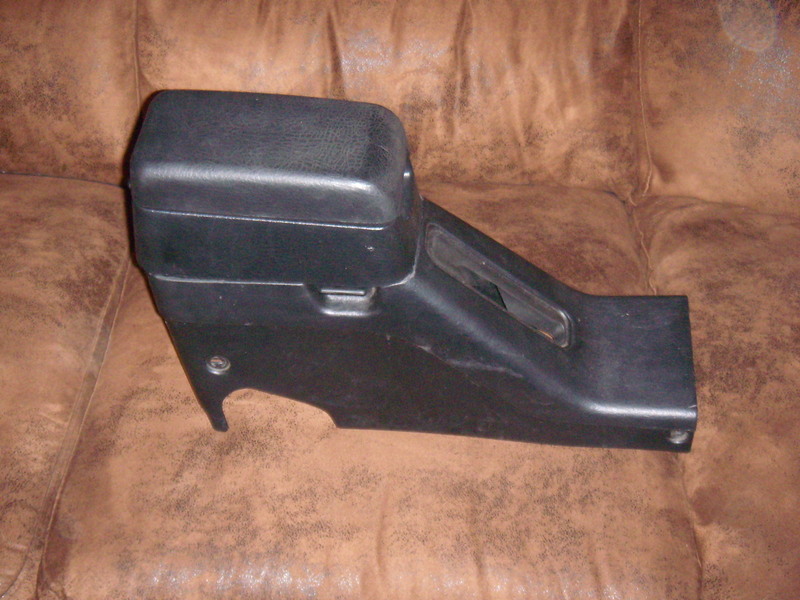

Montaż wysokiego podłokietnika:

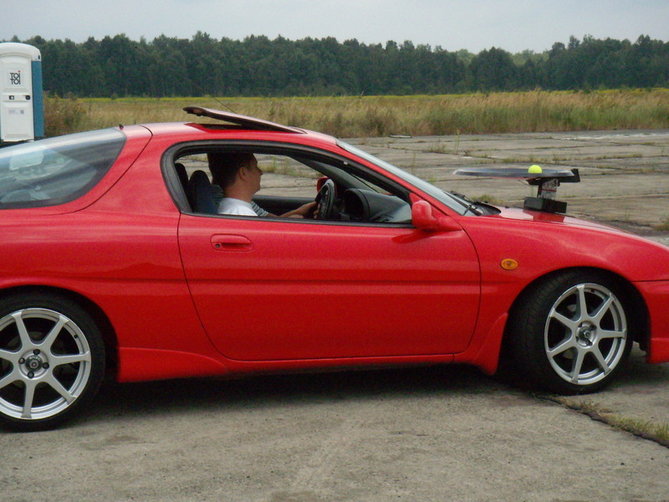

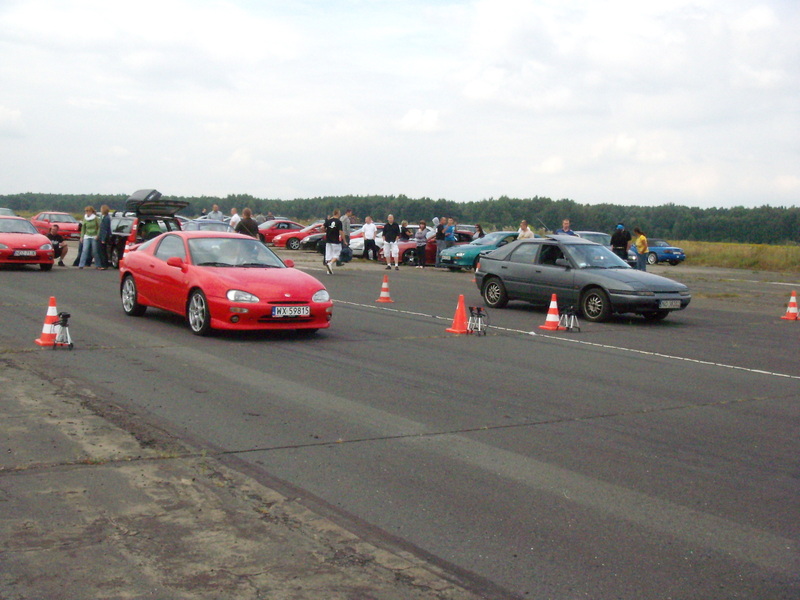

Mega Zlot Sochaczew '09:



Ten wyścig był dla mnie inspiracją :)




zlot sochaczew.jpg
Klasa Bushi- best ET: 17,129





– 2010:

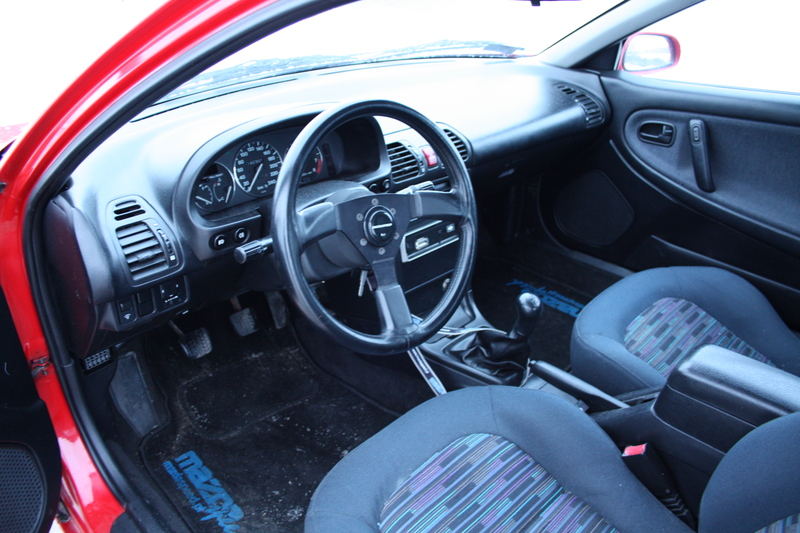

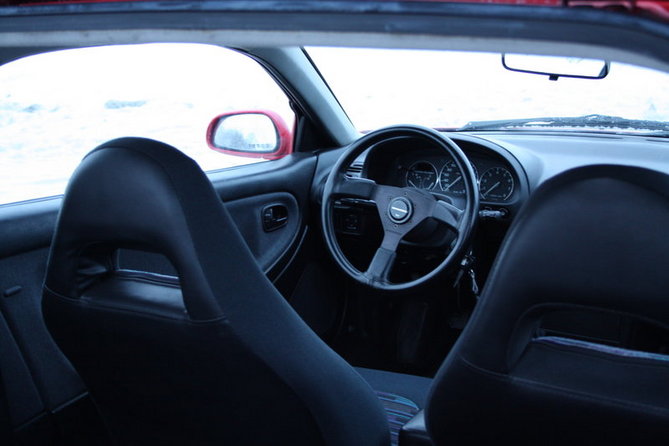

Montaż JDMowej kierownicy Mazdaspeed:





Montaż JDMowych kierunków – ambery:





Przewody w oplocie + tarcze Mikoda:

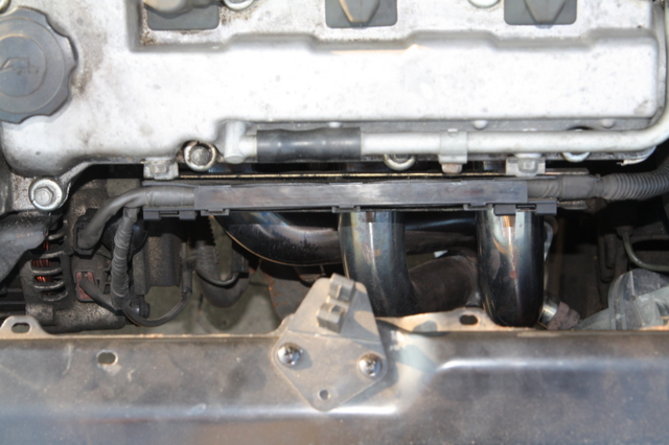

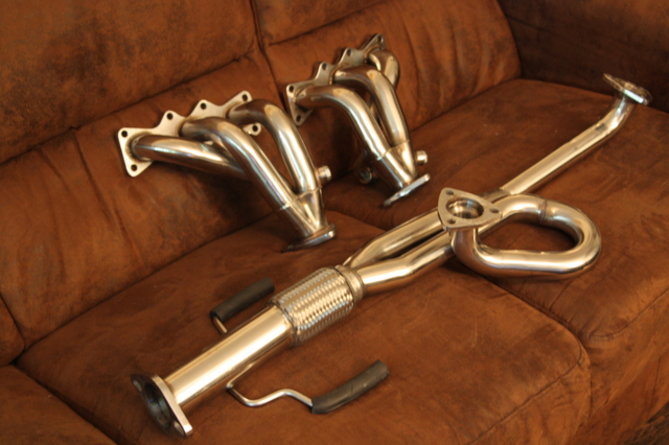

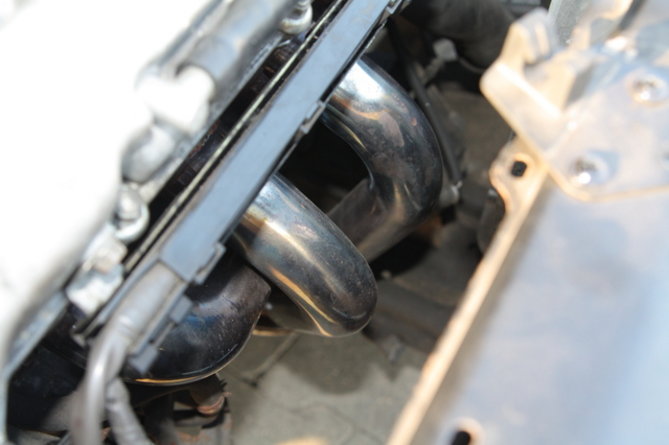

Kolektory 6-2-1:



Montaż kolektorów do k8:

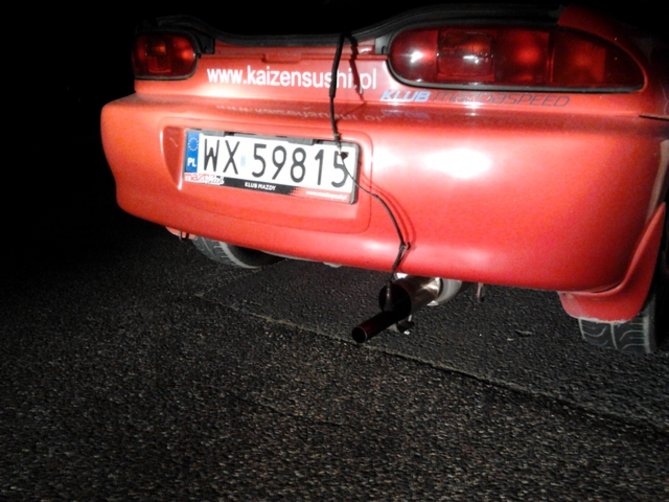

Układ wydechowy przelotowy 2,5" na jednym tłumiku M-tech:

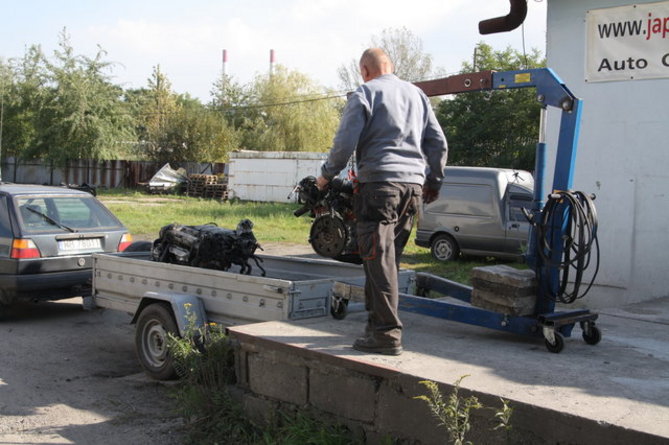

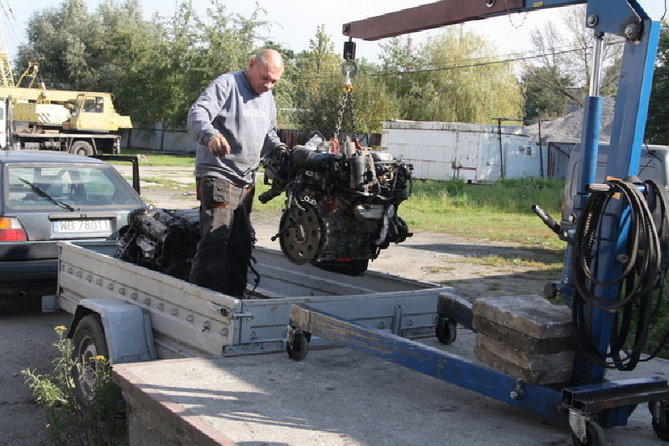

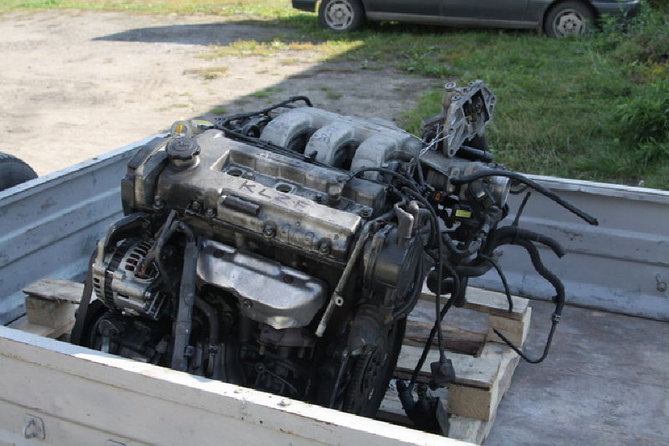

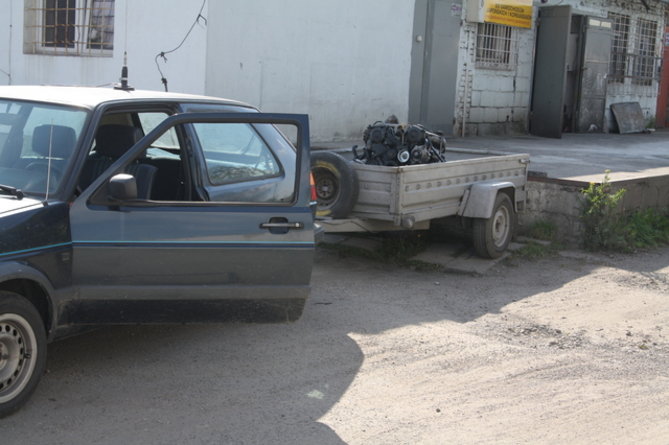

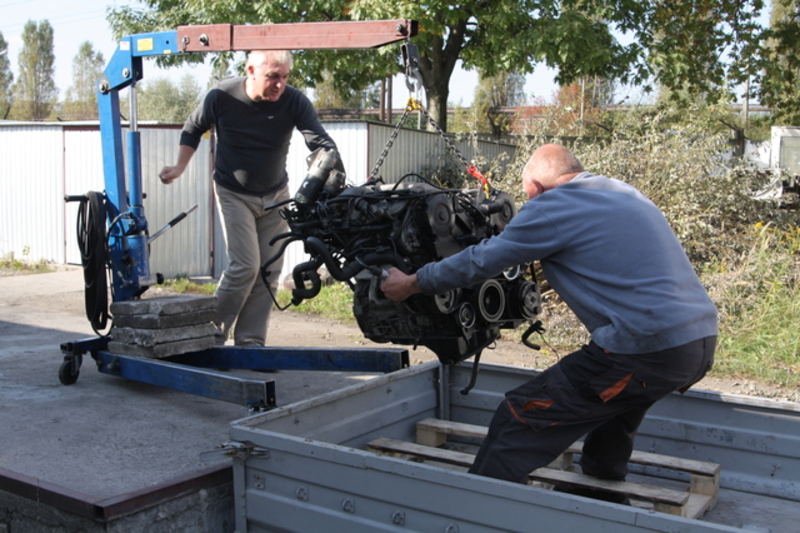

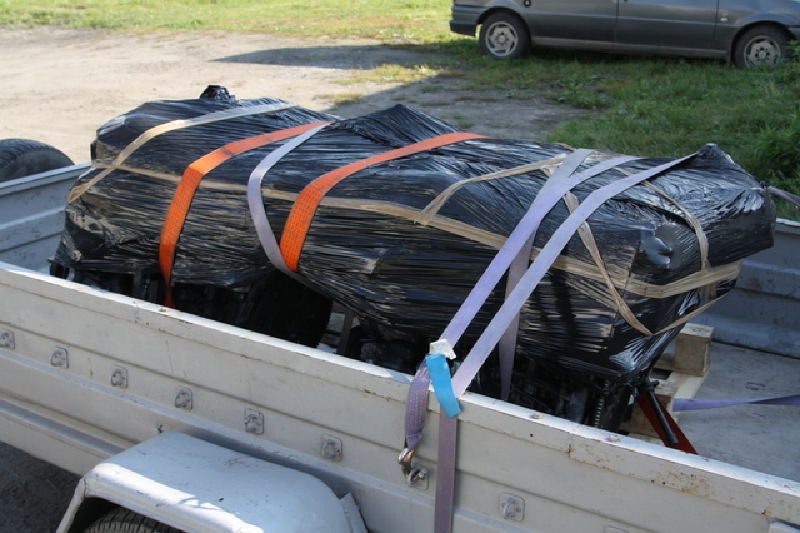

Wycieczka do JKM z Krakowa po silnik KL-ZE:

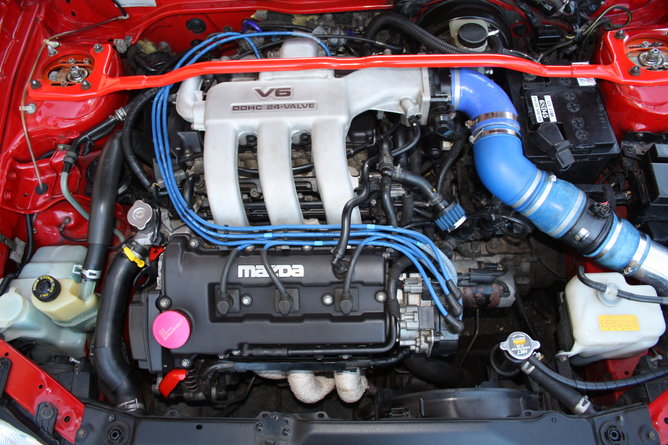

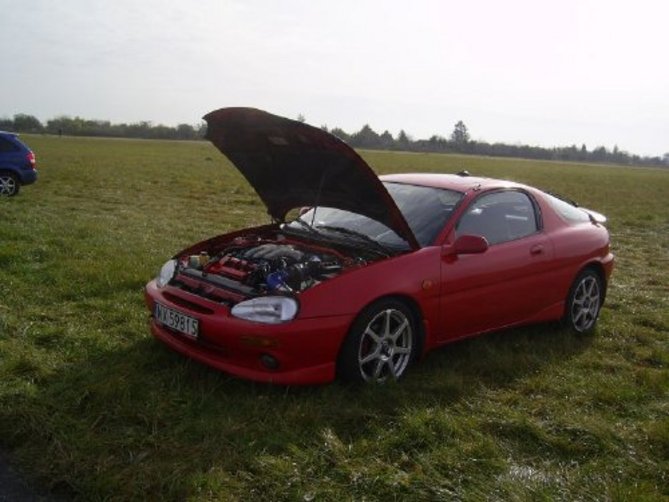

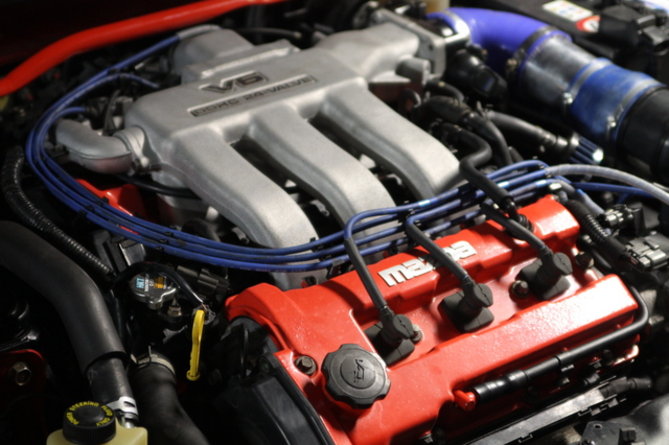

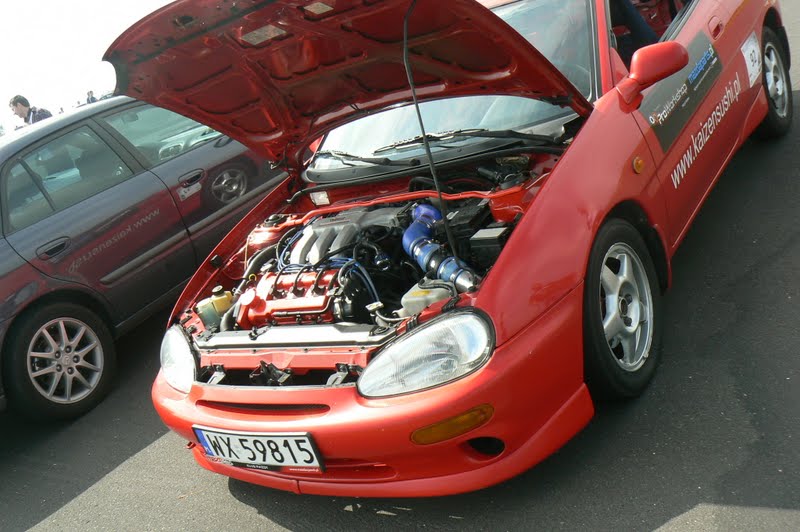

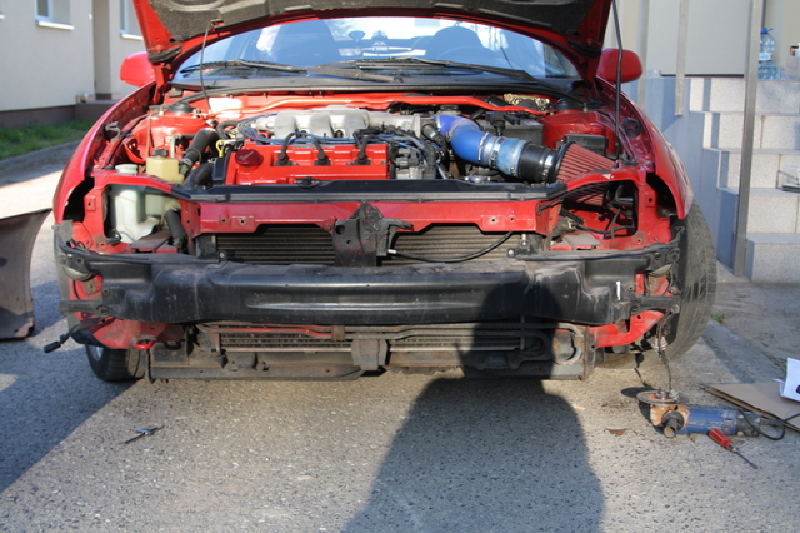

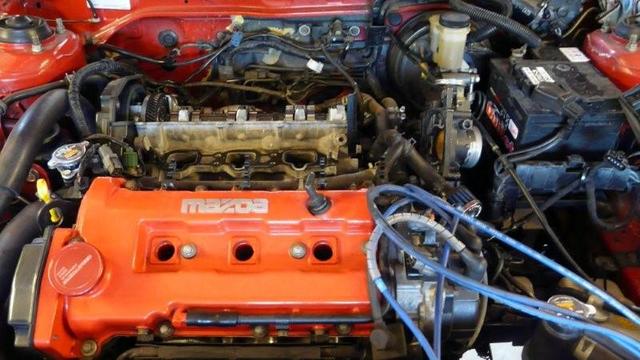

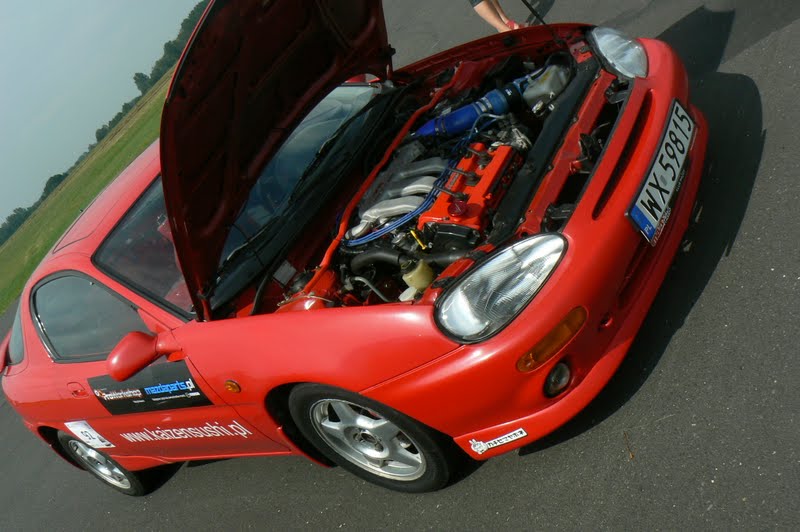

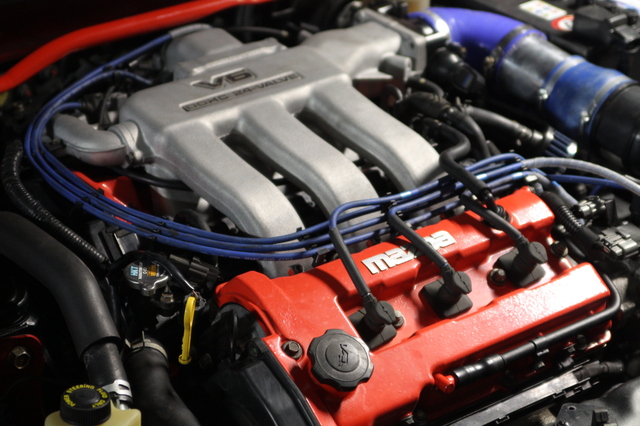

Silnik na swoim miejscu:

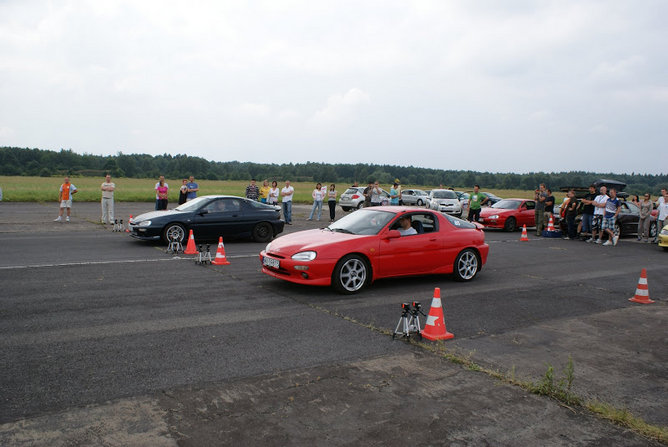

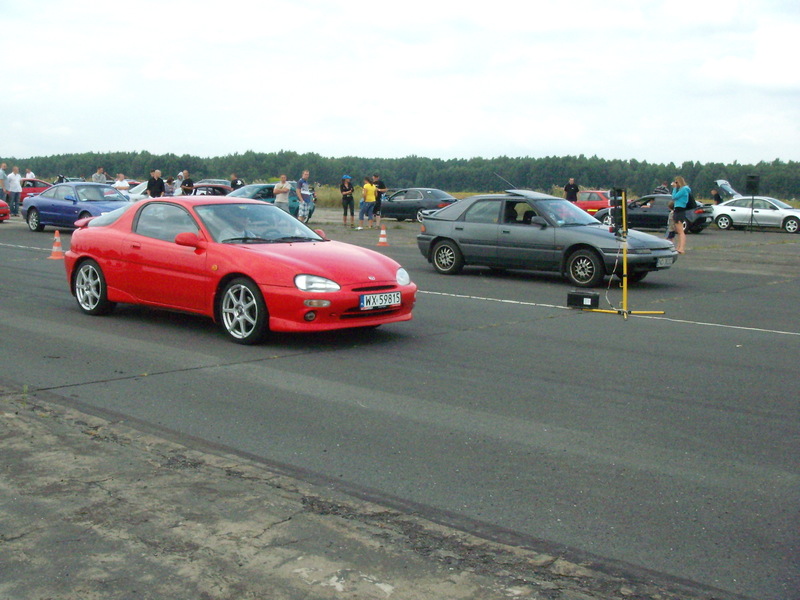

Zlot Piotrków Trybunalski '10 i 1 miejsce w klasie Samuraj:











Finał z EC weeda:

Klasa Samuraj- best ET: 15,2xx

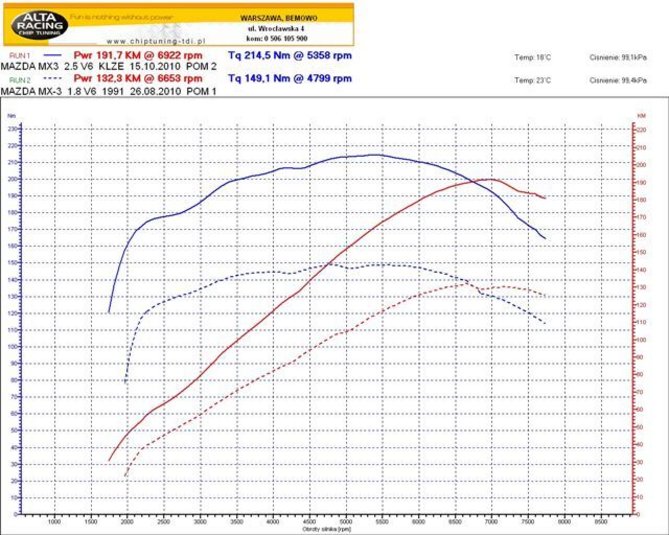

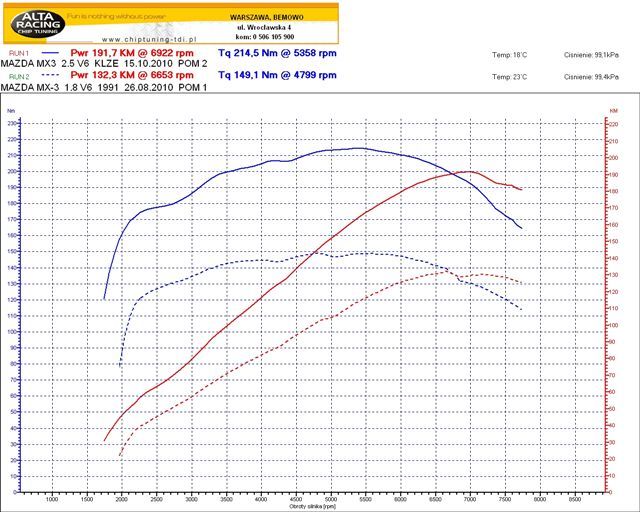

Porównanie mocy przed i po swapie:




– 2011:

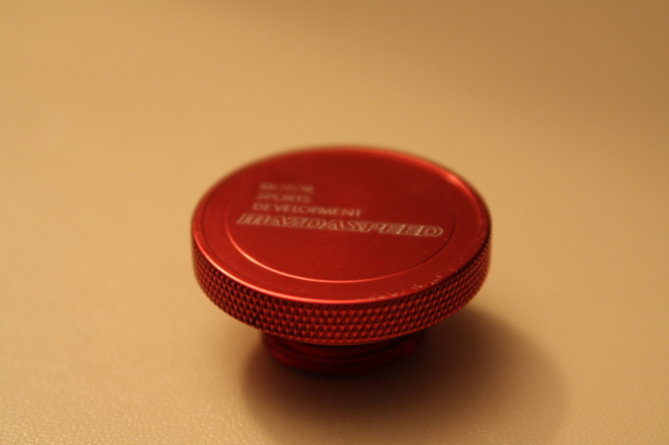

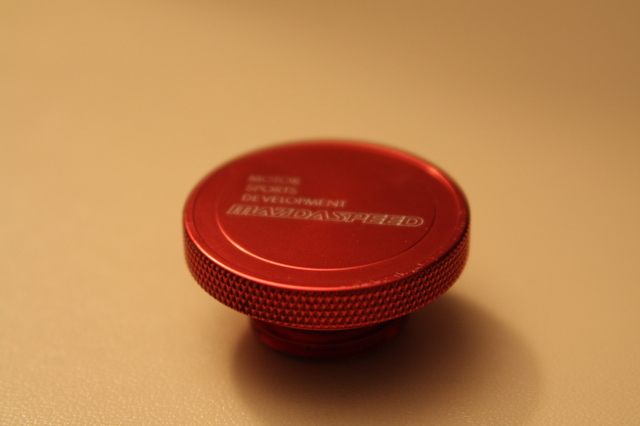

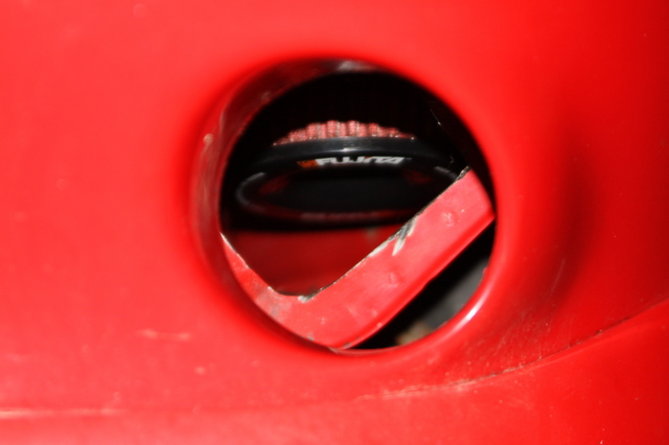

Montaż JDMowego korka wlewu oleju Mazdaspeed:

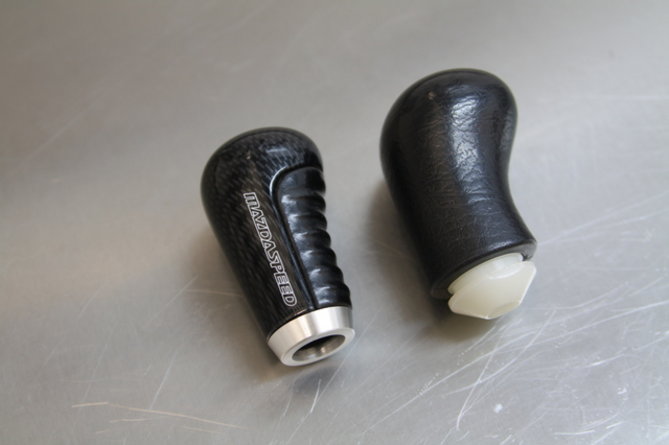

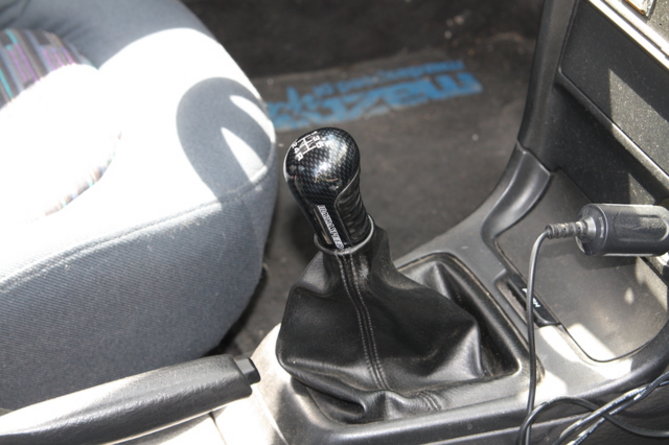

JDMowa gałka zmiany biegów Mazdaspeed:

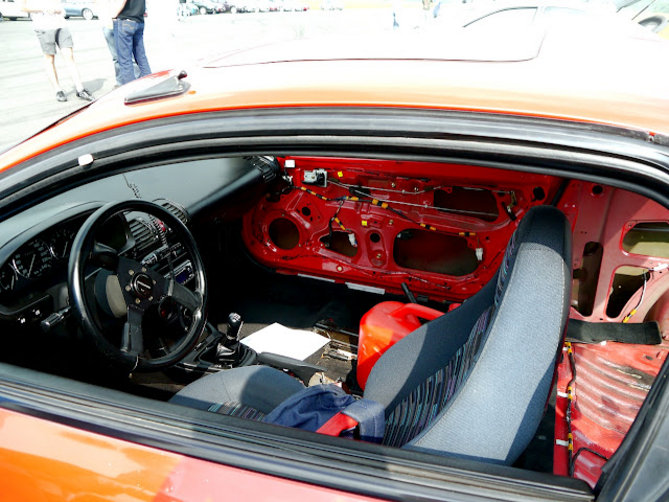

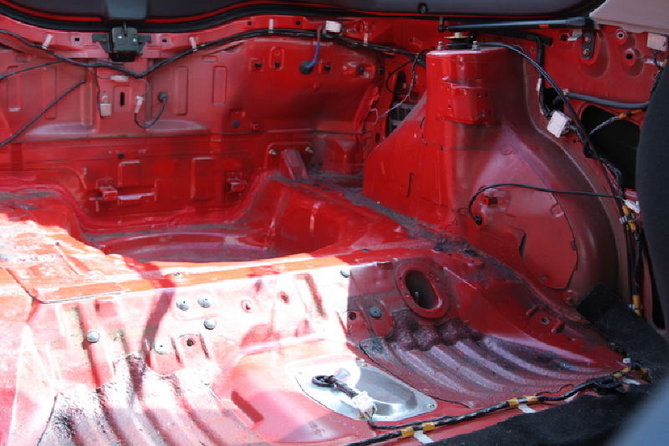

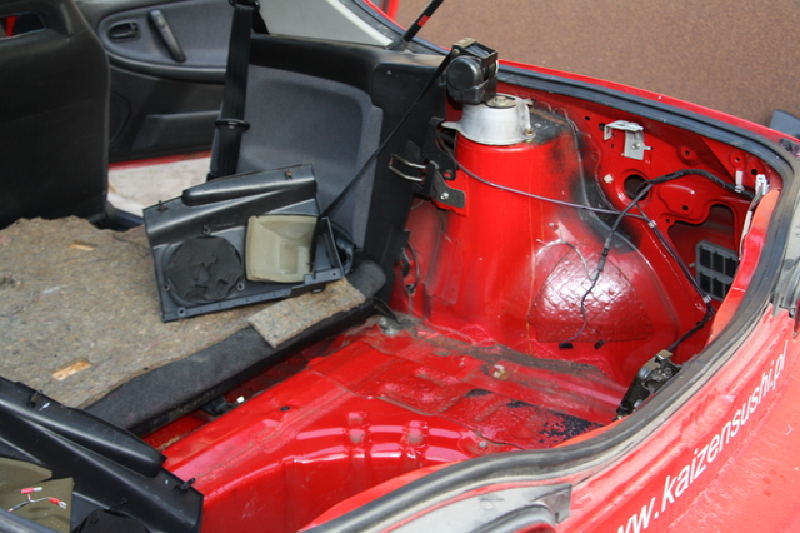

Schodzimy z masy:

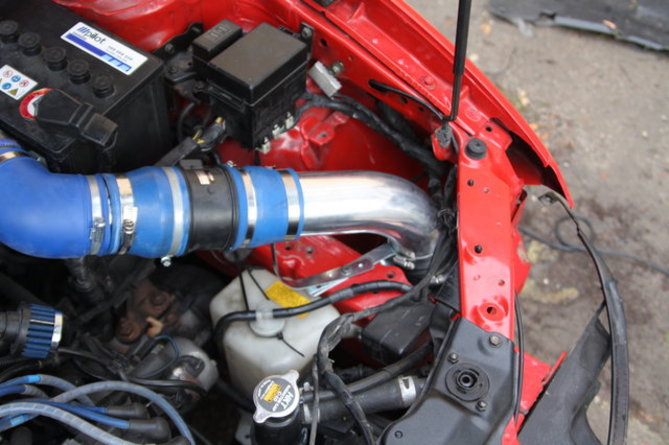

Poprawienie dolotu:











Zlot Ryki '12 i 1 miejsce w klasie Samuraj:

Finał z BA Fasoli:
Best ET- 15,059


Finał on board:


Powrót ze zlotu i przygoda ze ślepym dziadkiem (od 0:25):
:|



– 2012:


Seryjne Enkei 15' z przeznaczeniem na zawody:

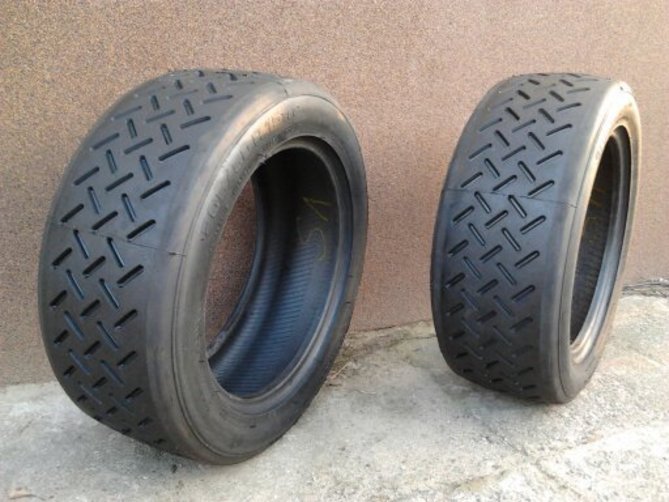

Markgum S1 205/15/50:

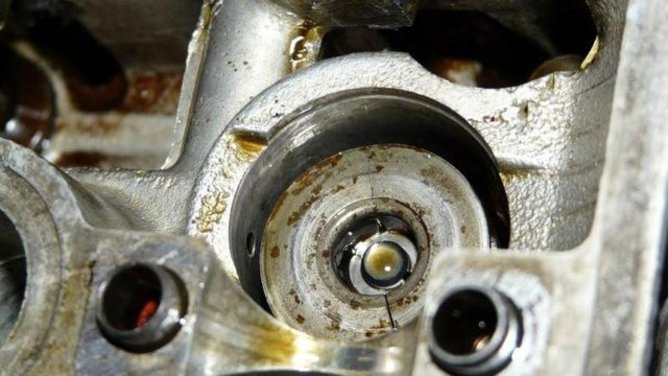

Wymiana talerzyków i sprężynek zaworowych na te z KL-DE:

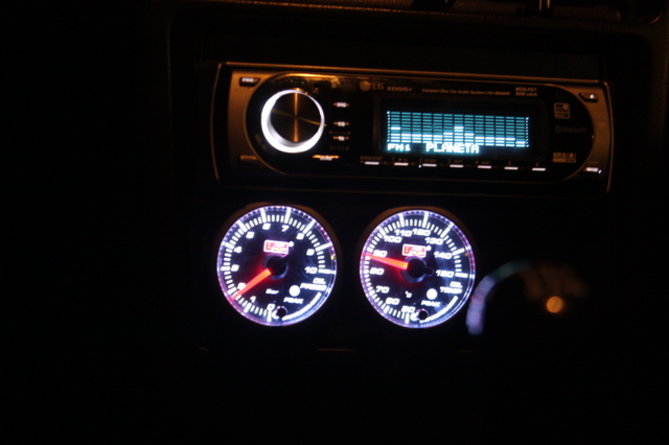

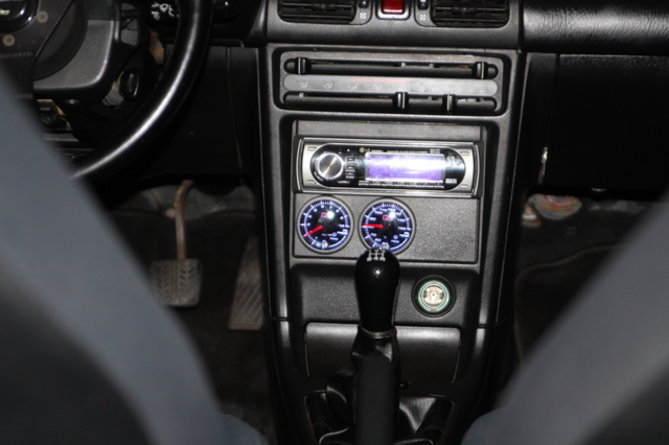

Montaż wskaźników temperatury i ciśnienia oleju AG SM Peak:

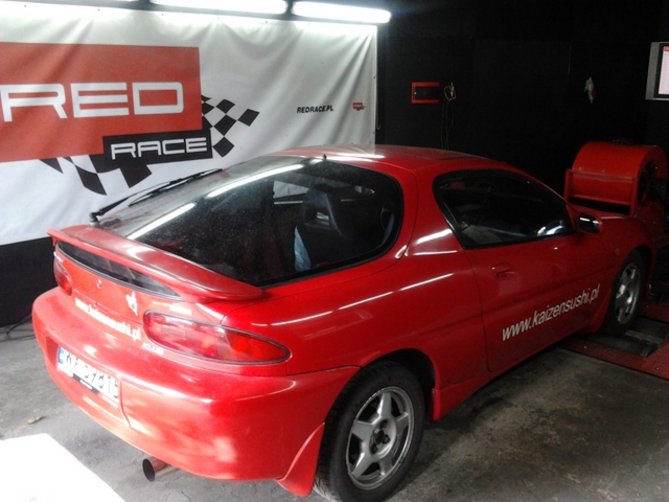

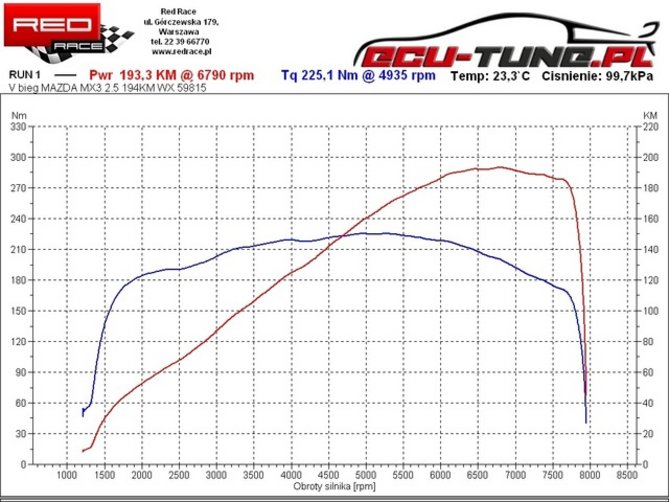

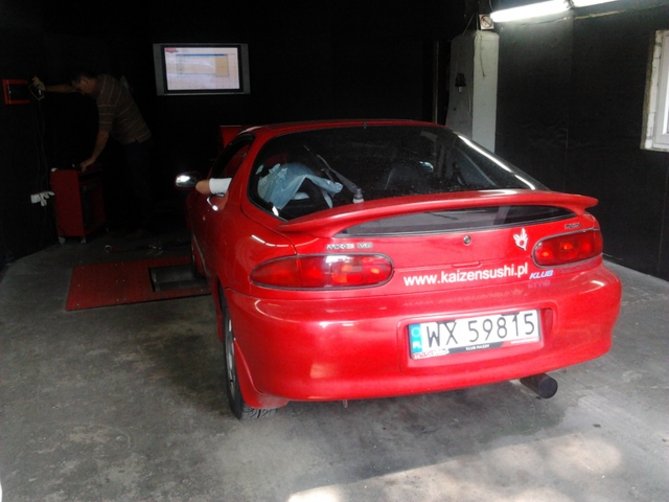

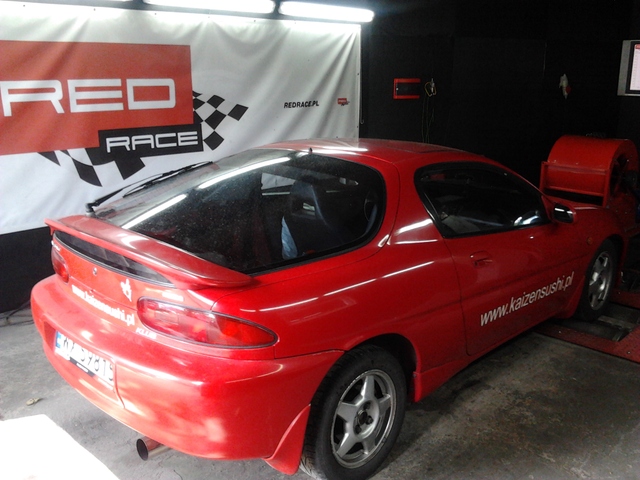

Hamownia przed strojeniem, czyli 193KM/225Nm:

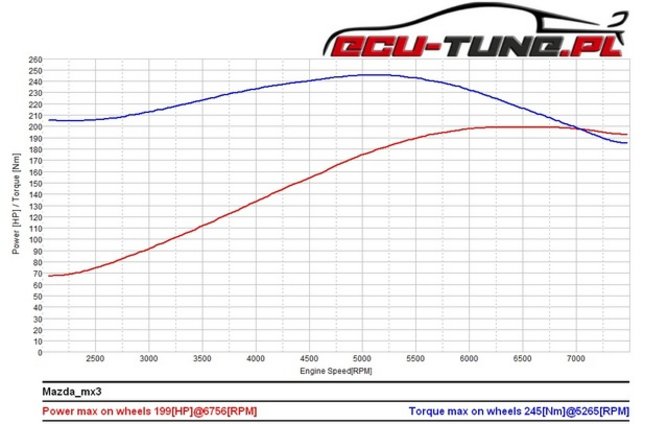

Montaż Ecumaster DET3 i strojenie by Ecu-tune, wykres z DETa:

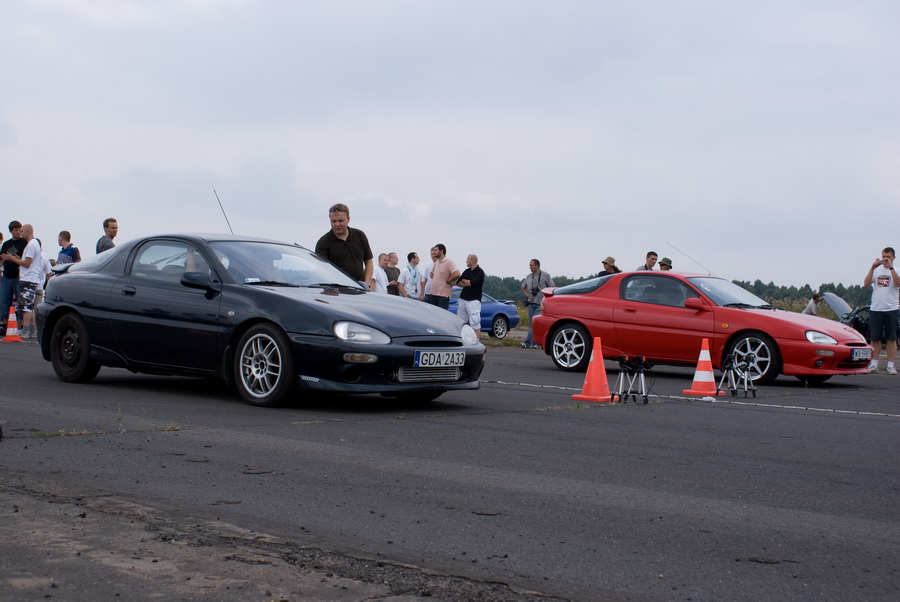

Zlot Ryki '12 i 2 miejsce w klasie Samuraj:

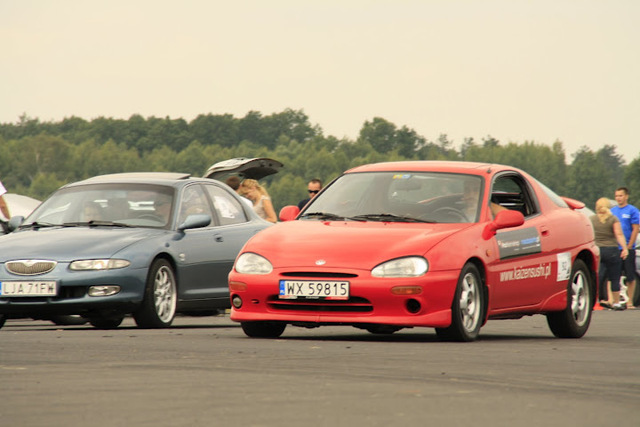

mx-3 ZE vs mx-3 ZE:



323 ZE vs mx-3 ZE:



Best ET- 14,474
















– 2013:

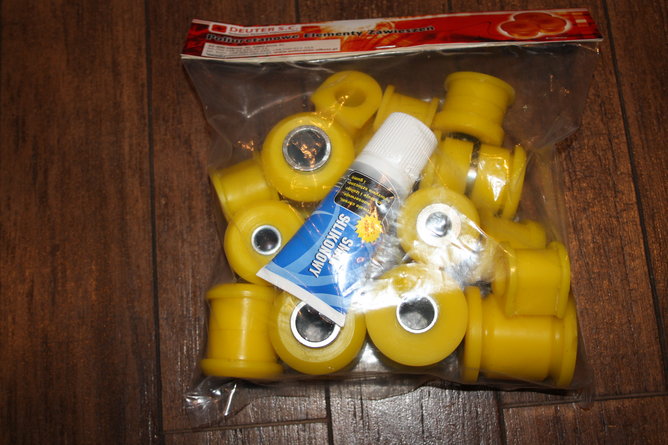

Poliuretany Qdure-flex PERFORMANCE – 85 ShA. Deuter:

Obrazek

Obrazek

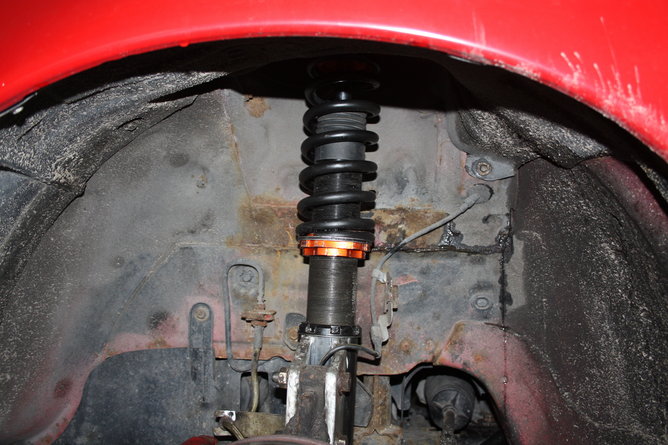

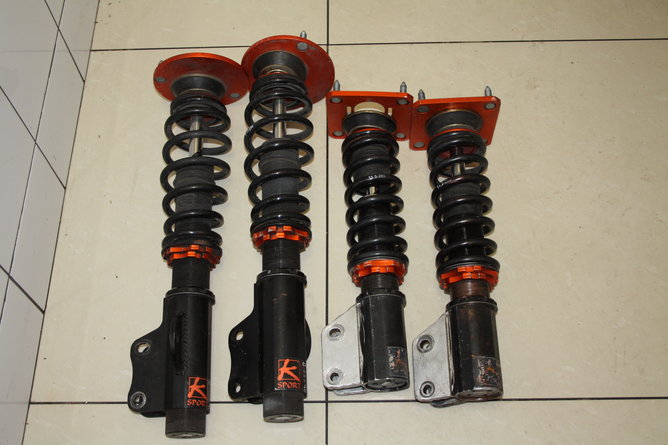

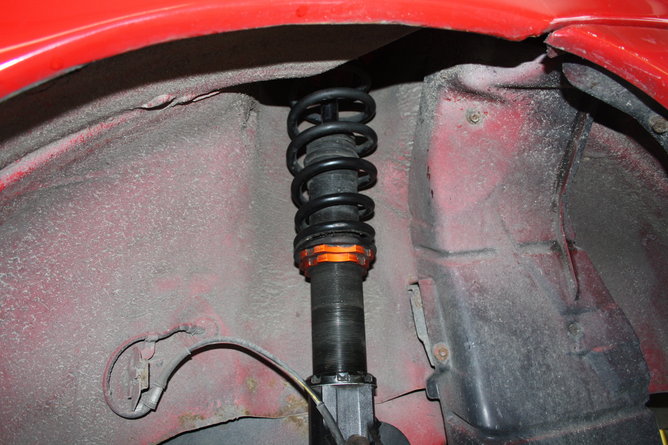

Gwint K-SPORT STREET:

Obrazek

Obrazek

Obrazek

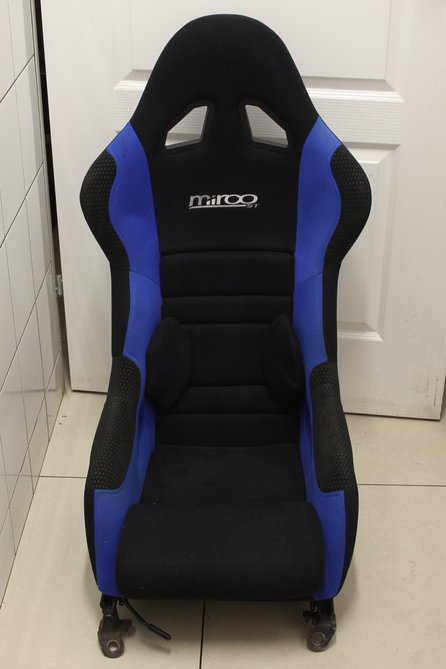

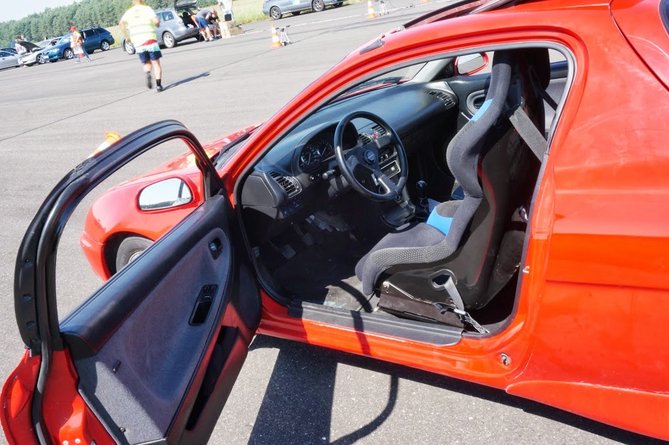

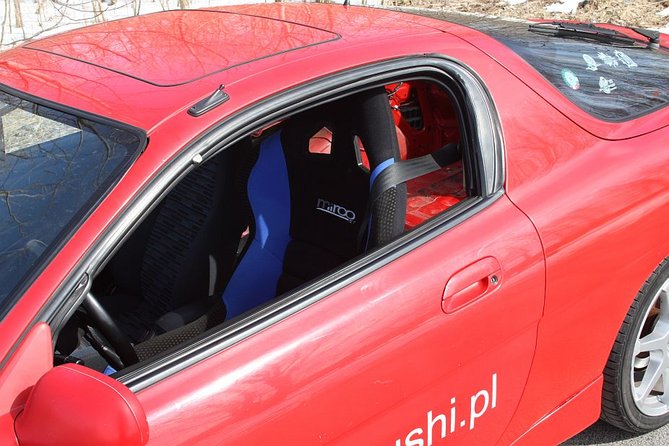

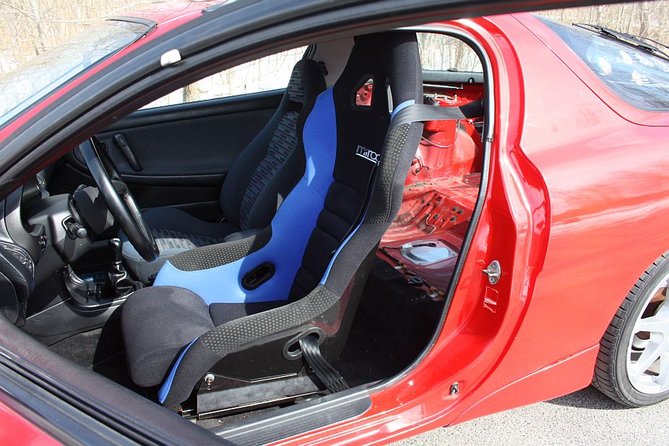

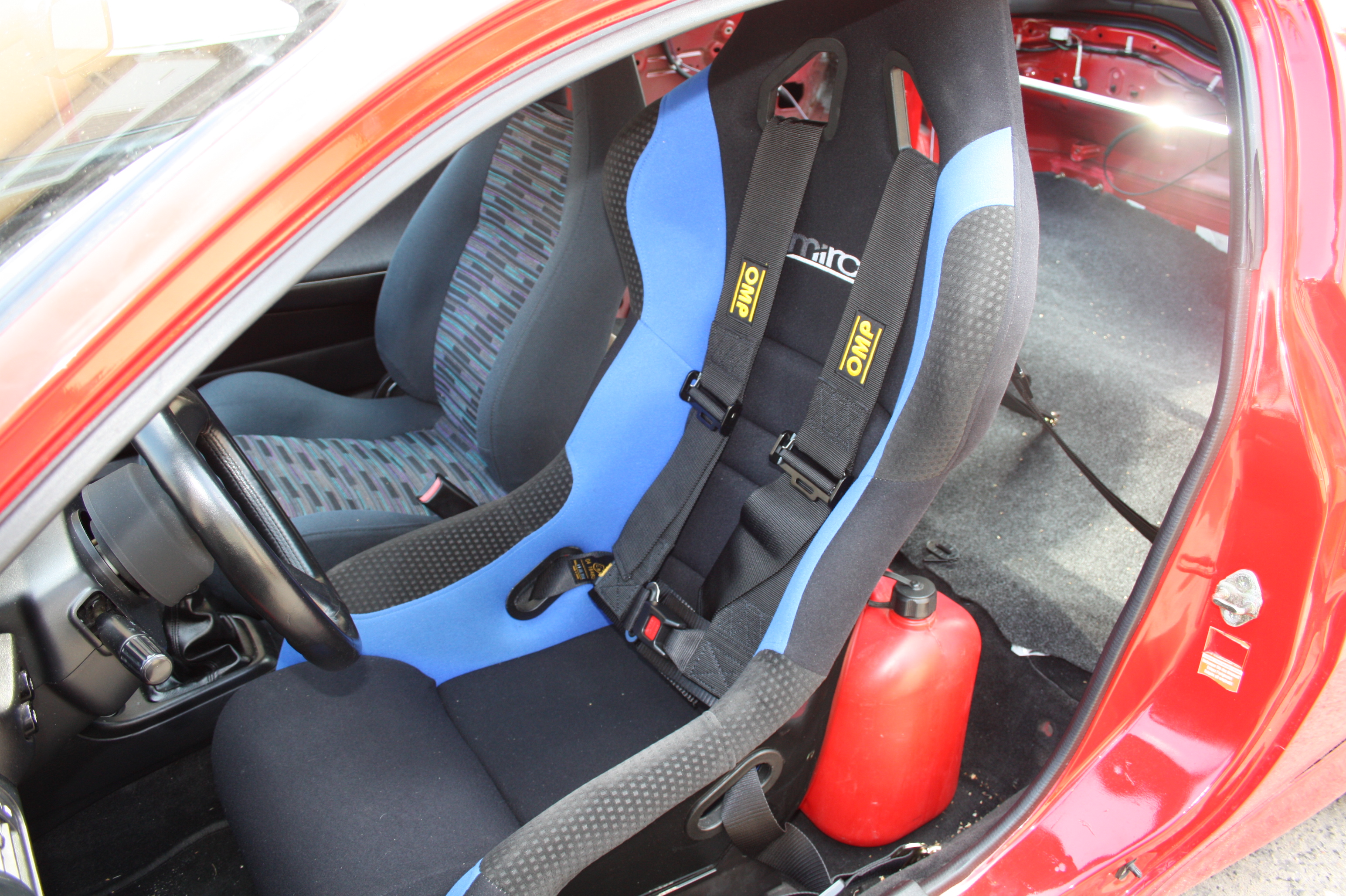

Fotel kubełkowy MIRCO ST:

Obrazek

Obrazek

Obrazek

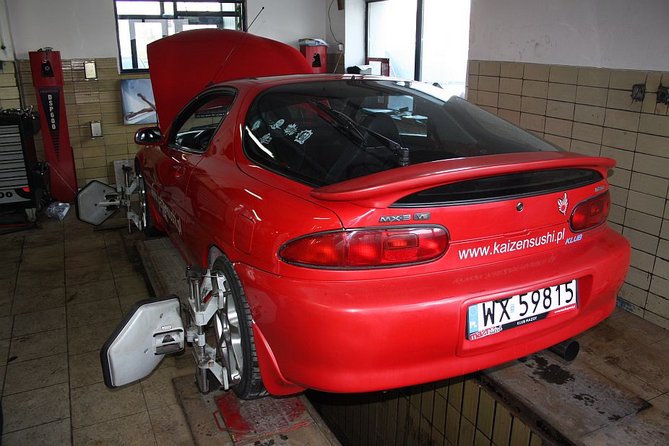

Geometria i końcowe ustawienie gwintu:

Obrazek

Obrazek

Obrazek

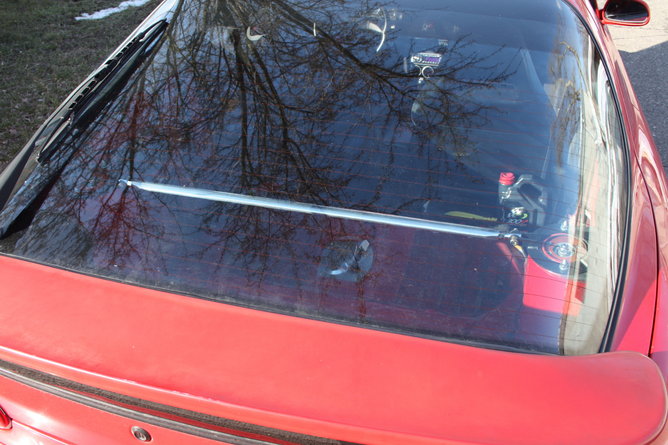

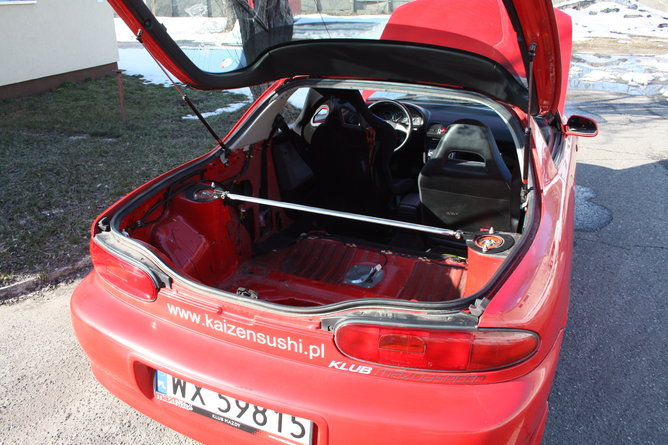

Rozpórka tył Pro Racing:

Obrazek

Obrazek

Obrazek

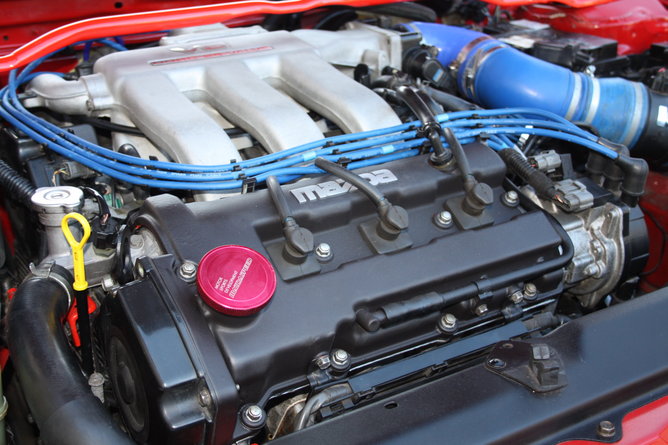

Zmiana koloru pokryw zaworów z czerwonego na czarny mat:

Obrazek

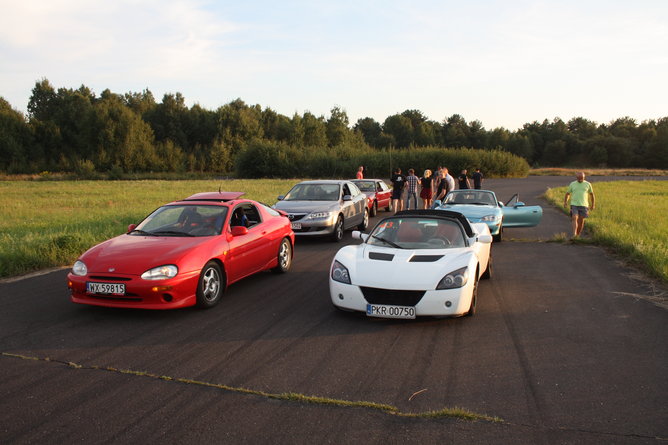

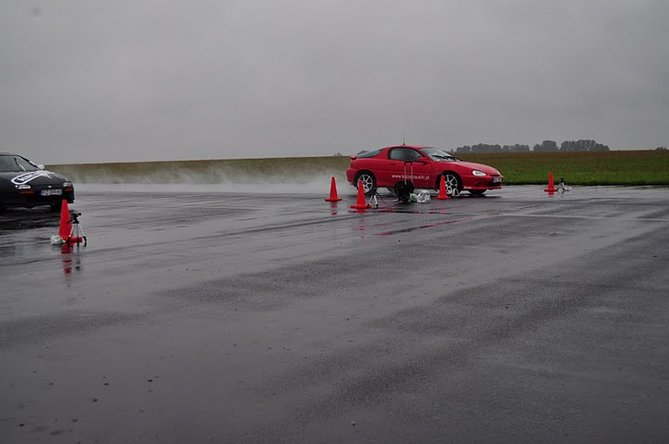

Zlot Kąkolewo '13 i pierwsze miejsce w klasie Samuraj:

Obrazek

Obrazek

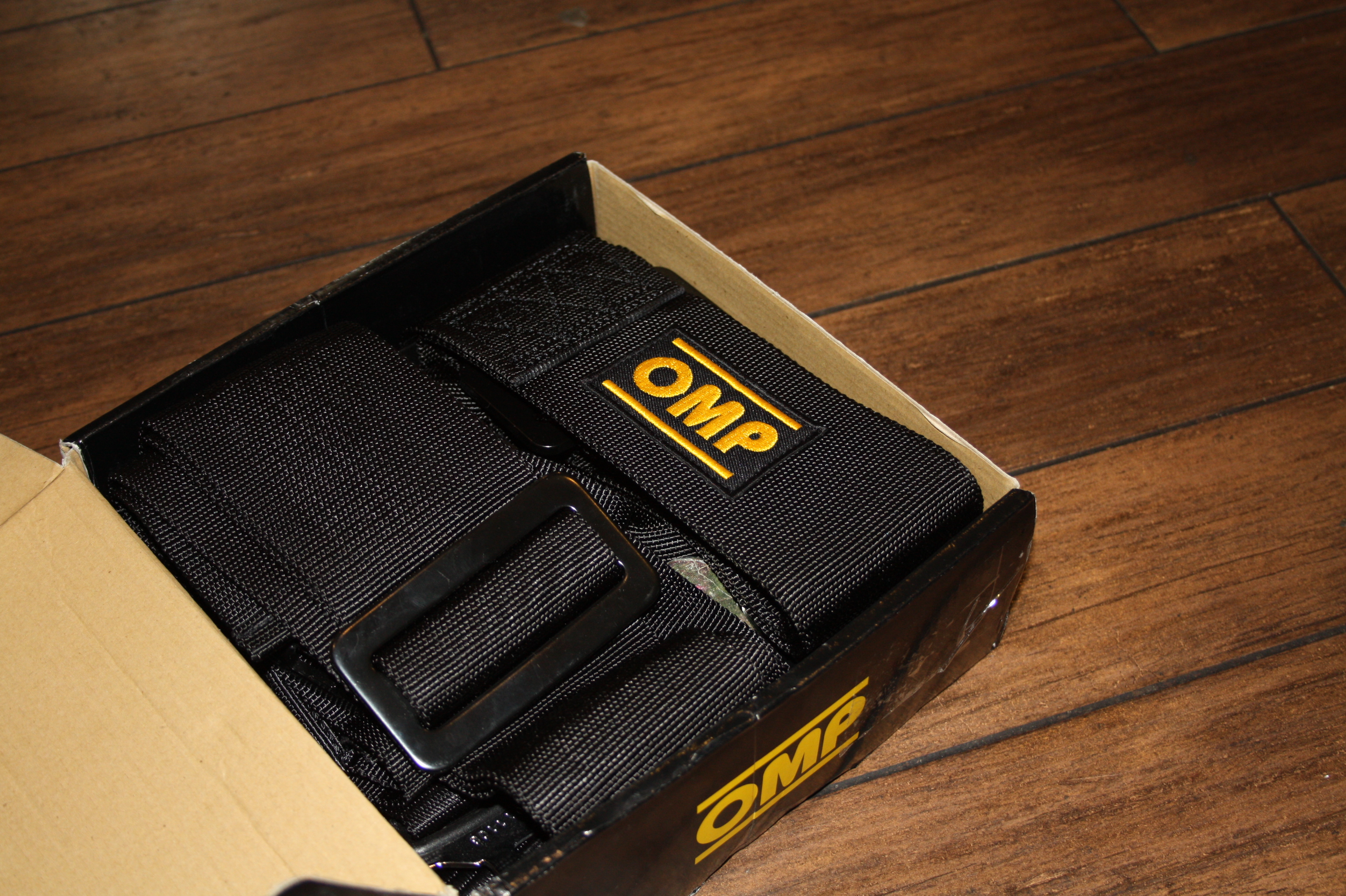

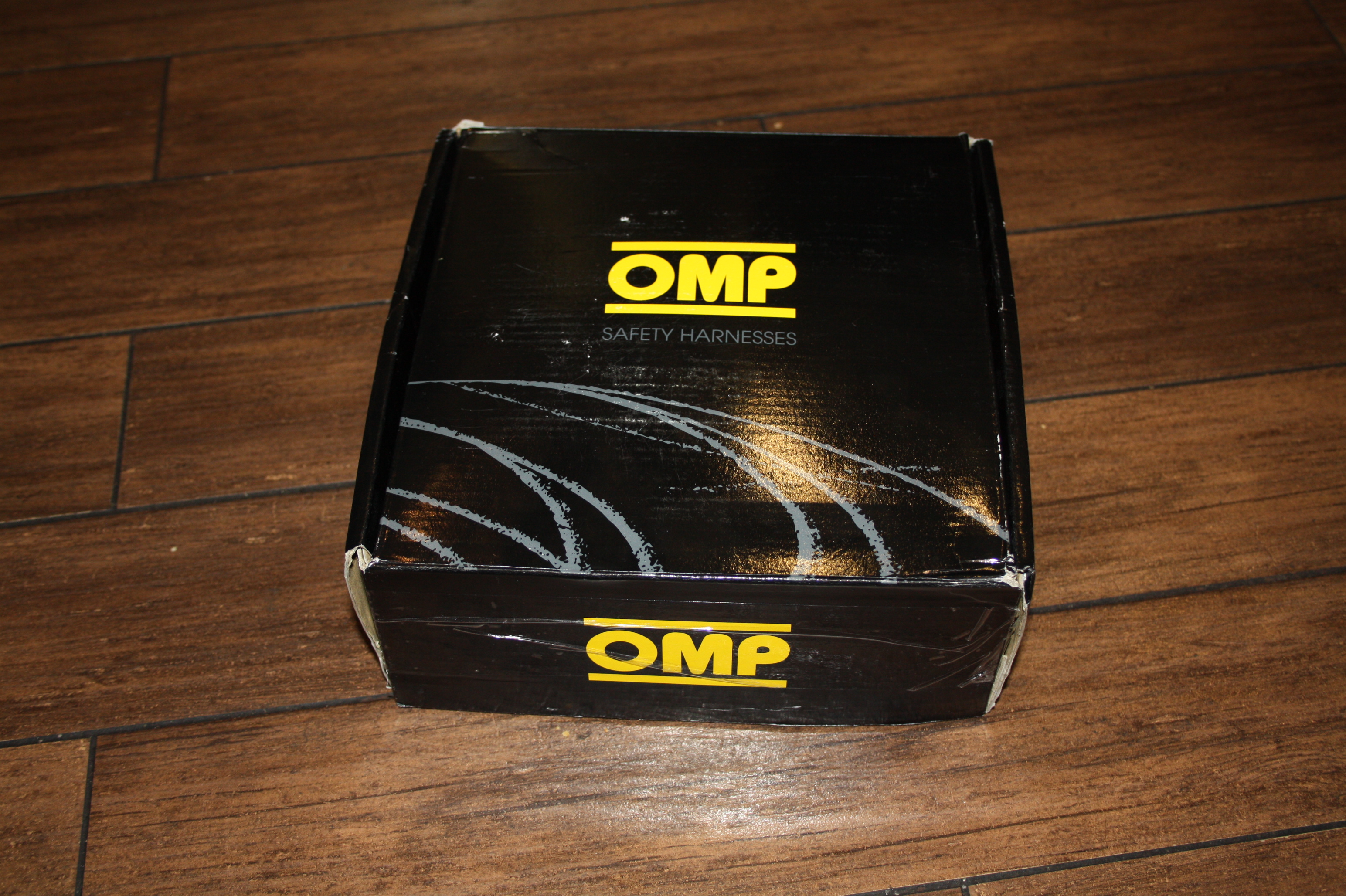

Pasy szelkowe OMP 4M:

Obrazek

Obrazek

Obrazek

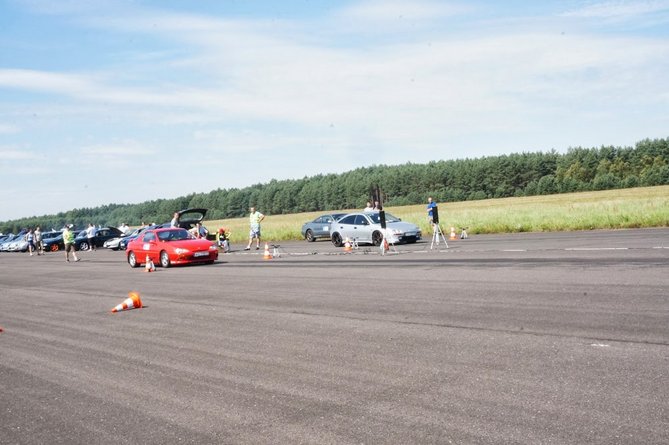

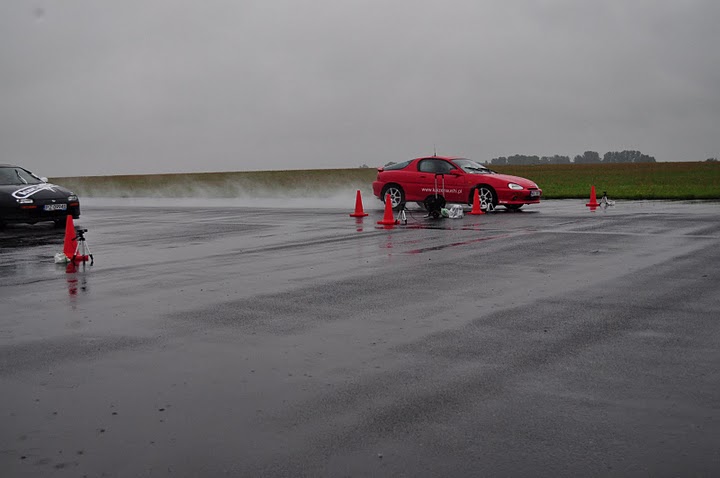

Zlot Czaplinek '13 i 1 miejsce w klasie Samurai oraz 2 na OESie:

Obrazek

Obrazek

Obrazek

Obrazek

C.D.N.
Ostatnio edytowano 1 gru 2012, 23:41 przez Rafał_, łącznie edytowano 50 razy
Kaizen Sushi Racing Team Polub nasz FP :)
jarek.ZE
Avatar użytkownika
Klubowicz
CUP 2014 miejsce 3
CUP 2013 miejsce 2

Od: 25 lis 2008, 00:19
Posty: 3761 (211/237)
Skąd: Konstancin-Jeziorna
Auto: Mazda MX-5 NA B6 '93
Była:
Mazda3 BM PE 120KM '14
Rajdowe Clio F7P '91
Mazda mx-3 EC KLZE '91
Subaru Impreza WRX MY05
Mazda6 GG AJ '04

Postprzez MiHaŁ » 7 paź 2009, 09:15

Co tu dużo mówić – piękna, jak prawie każda mx-3 :D Jak na osiemnastkę to naprawdę wygląda git :) Tylko foty mógłbyś wrzucić jakieś lepsze ;)
Avatar użytkownika
Forumowicz

Od: 24 lis 2004, 23:16
Posty: 457 (0/1)
Skąd: Poznań
Auto: 3 BK MPS rakietowóz
MX-3 taczkowóz

Postprzez strOOs » 7 paź 2009, 11:19

Wyzsza mniej sportowa, ale wygodniejsza ;) Bardzo fajnie w obydwu wersjach.

Ladna, felgi mnie troche zainspirowaly, w koncu sie zbiore i kupie aluski :D
"The object of war is not to die for your country, but to make the other bastard die for his."
www.zacharow.info – portfolio
Avatar użytkownika
Forumowicz

Od: 16 lis 2005, 23:24
Posty: 1884
Skąd: Łódź
Auto: 323F BJ FP LPG

Postprzez adidom » 7 paź 2009, 15:29

Bardzo ładna mx3. Widać że jest w dobrych rękach.
Avatar użytkownika
Forumowicz

Od: 19 cze 2007, 21:02
Posty: 1274 (1/7)
Skąd: Bełchatów
Auto: Lexus GS 450h 2008

Postprzez SquizzI » 8 paź 2009, 18:42

Piękne autko w pięknym kolorku :) Tylko pod maską przydało by się małe manicure ;P
P.S Ładne alu :)
Laetius est, quoties magno sibi constat honestum

http://forum.mazdaspeed.pl/viewtopic.php?t=60288&highlight=
Avatar użytkownika
Forumowicz

Od: 14 lip 2008, 22:41
Posty: 261 (0/1)
Auto: Mx3 1.8 V6 93r

Postprzez Rafał_ » 8 paź 2009, 23:03

Dzięki koledzy.

Edit 26.10.2009: Dzisiaj założyłem zimówki Bridgestone Blizzak LM22 o rozmiarze 215/40/17. Okazało sie, że Falkeny miały juz prawie 9 lat <lol> .
Ostatnio edytowano 23 lis 2009, 21:43 przez Rafał_, łącznie edytowano 1 raz
Kaizen Sushi Racing Team Polub nasz FP :)
jarek.ZE
Avatar użytkownika
Klubowicz
CUP 2014 miejsce 3
CUP 2013 miejsce 2

Od: 25 lis 2008, 00:19
Posty: 3761 (211/237)
Skąd: Konstancin-Jeziorna
Auto: Mazda MX-5 NA B6 '93
Była:
Mazda3 BM PE 120KM '14
Rajdowe Clio F7P '91
Mazda mx-3 EC KLZE '91
Subaru Impreza WRX MY05
Mazda6 GG AJ '04

Postprzez Rafał_ » 21 lis 2009, 23:28

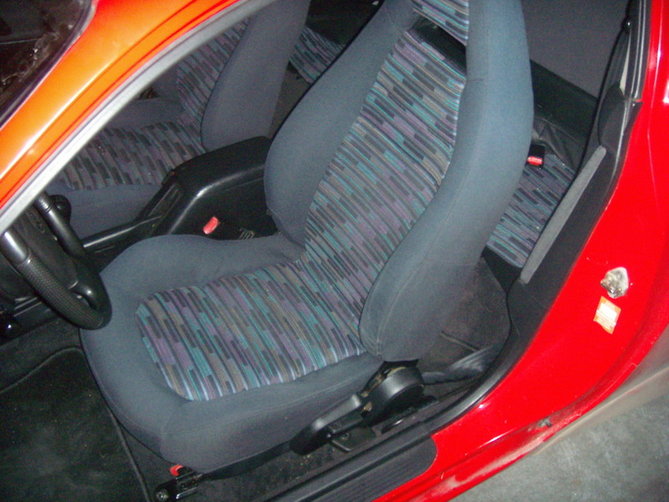

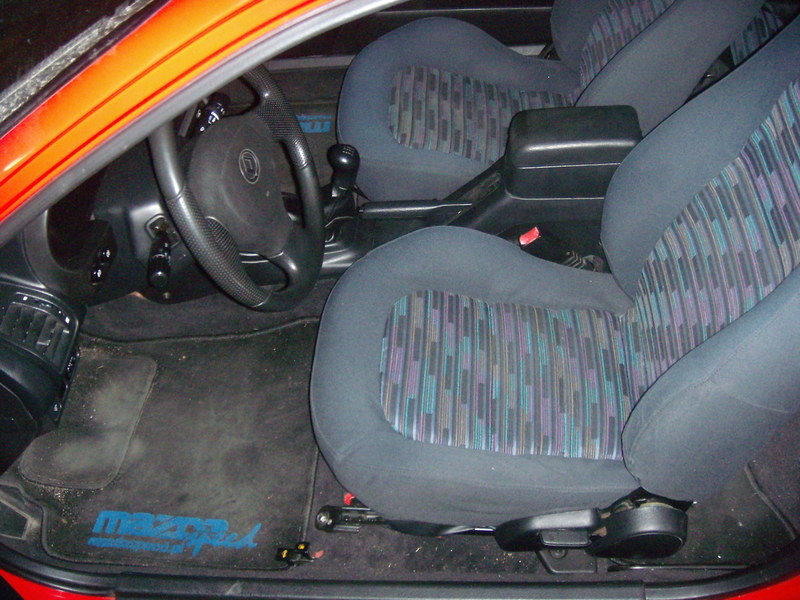

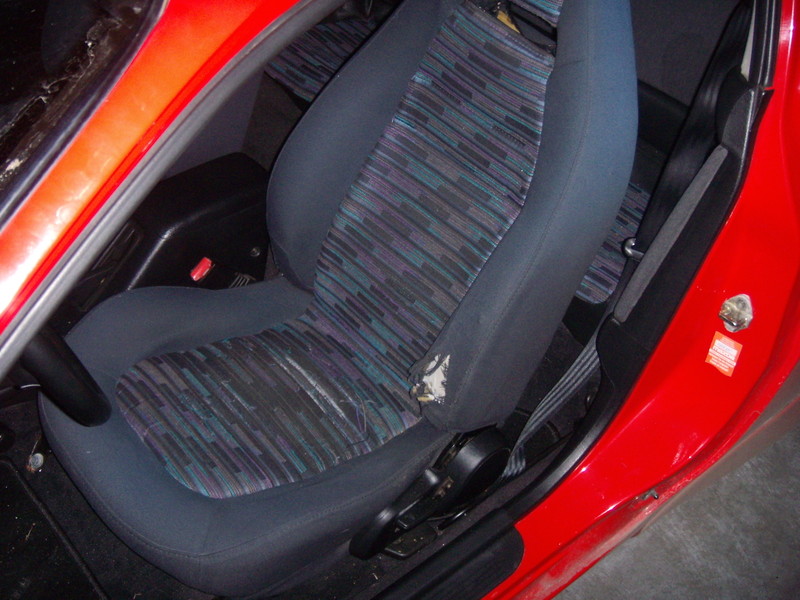

Fotel kierowcy był w tragicznym stanie:

Obrazek
Obrazek

Teraz jest trochę lepiej:

Obrazek
Obrazek

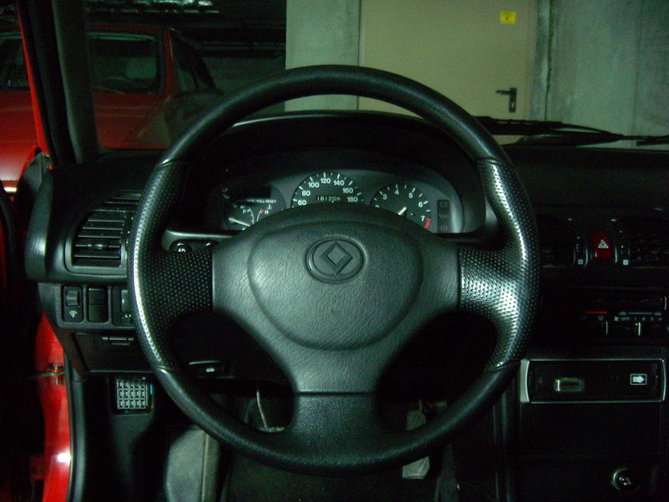

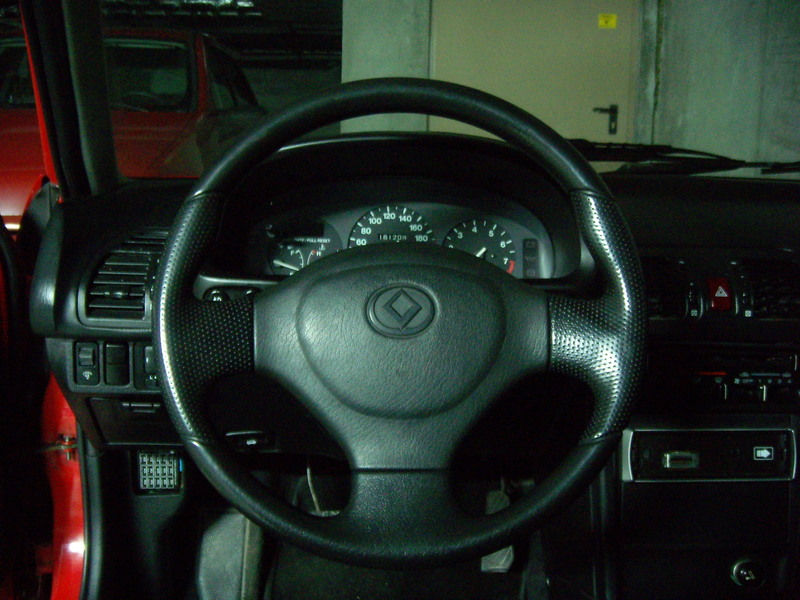

Dzisiaj założyłem kierownicę z mx-6 i tu podziękowania dla PawelMX6. Jest to seryjna kierownica MX-6 GE Jspec/Espec z początkowych lat produkcji. Identyczna była montowana w wersji JDM .

Obrazek
Obrazek
Obrazek
Sorry za foty ale mam słaby aparat.
Ostatnio edytowano 26 lis 2009, 21:19 przez Rafał_, łącznie edytowano 2 razy
Kaizen Sushi Racing Team Polub nasz FP :)
jarek.ZE
Avatar użytkownika
Klubowicz
CUP 2014 miejsce 3
CUP 2013 miejsce 2

Od: 25 lis 2008, 00:19
Posty: 3761 (211/237)
Skąd: Konstancin-Jeziorna
Auto: Mazda MX-5 NA B6 '93
Była:
Mazda3 BM PE 120KM '14
Rajdowe Clio F7P '91
Mazda mx-3 EC KLZE '91
Subaru Impreza WRX MY05
Mazda6 GG AJ '04

Postprzez pawelMX6 » 22 lis 2009, 01:50

I niech ktoś powie, że MX-3 w serii nie wygląda dobrze. Moim zdaniem wygląda po prostu świetnie :) Pakiet V6 zdecydowanie dodaje uroku – bardzo mnie się podoba ta mniejsza siostra :)
Avatar użytkownika
Forumowicz

Od: 12 sie 2007, 21:10
Posty: 2050 (0/1)
Skąd: Gdynia

Postprzez Inte » 22 lis 2009, 04:23

kolejna śliczna mx3 z ładnym kołem.
coraz bardziej podobają mi się te auta ;)
Obrazek
Bo tu kończy się rozsądek a zaczyna się Mazda ;)
IRC
Avatar użytkownika
Forumowicz

Od: 12 cze 2007, 16:30
Posty: 470
Skąd: Reda/HH
Auto: była 323BG| jest 626 GE 97 1,8

Postprzez Rafał_ » 23 lis 2009, 22:19

Dzisiaj magicy z Okęcia założyli w Madzi sekwencyjną instalację Lpg firmy KME. Mam nadzieję,że będę z niej tak samo zadowolony jak z tej co mam w szóstce (25 tys.km bez żadnych problemów):) .
Ostatnio edytowano 15 lut 2011, 22:13 przez Rafał_, łącznie edytowano 1 raz
Kaizen Sushi Racing Team Polub nasz FP :)
jarek.ZE
Avatar użytkownika
Klubowicz
CUP 2014 miejsce 3
CUP 2013 miejsce 2

Od: 25 lis 2008, 00:19
Posty: 3761 (211/237)
Skąd: Konstancin-Jeziorna
Auto: Mazda MX-5 NA B6 '93
Była:
Mazda3 BM PE 120KM '14
Rajdowe Clio F7P '91
Mazda mx-3 EC KLZE '91
Subaru Impreza WRX MY05
Mazda6 GG AJ '04

Postprzez Siwus » 24 lis 2009, 17:49

bardzo ładna mx-3, mam sentyment do czerwonych ;)
felgi i sprężyny to w zupełności wystarczy, aby auto zyskało na wyglądzie.
I jak na gazie się jeździ, ile zapłaciłeś za sekwencję, ja się wciąż zastanawiam, ale taki "mod" zostawie dopiero na pażdziernik przyszłego roku.
Pozdrawiam i bezawaryjności życzę ;)
pracoholik
Avatar użytkownika
Forumowicz

Od: 25 kwi 2008, 23:31
Posty: 1634 (0/5)
Skąd: Włocławek
Auto: Chrysler Sebring '01 2.7V6

Postprzez Rafał_ » 24 lis 2009, 22:31

Siwus napisał(a):bardzo ładna mx-3, mam sentyment do czerwonych


Dzięki siwus, twoja była też się nieźle prezentowała :D .


Siwus napisał(a):I jak na gazie się jeździ


Na razie przejechałem 100 km <lol> , jest <spoko> .

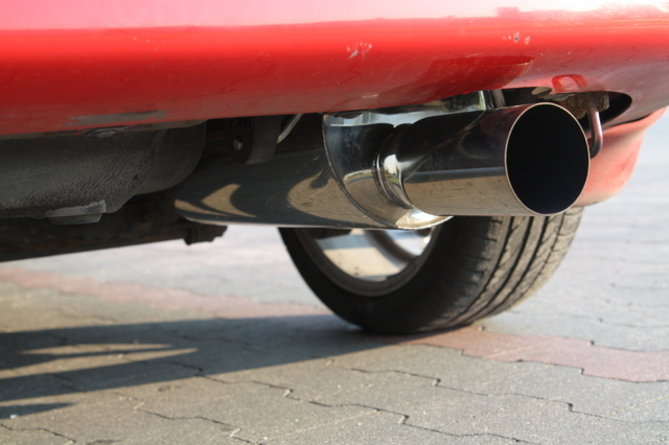

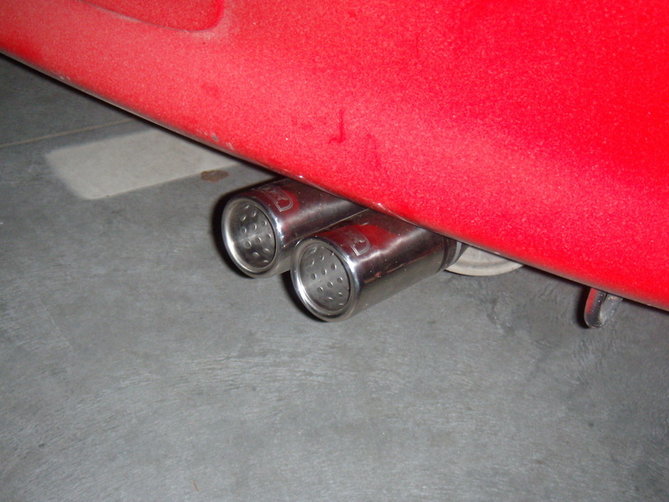

Dzisiaj przyszedł czas na końcówki wydechu bo te fabryczne nie grzeszyły pięknością :).

Obrazek

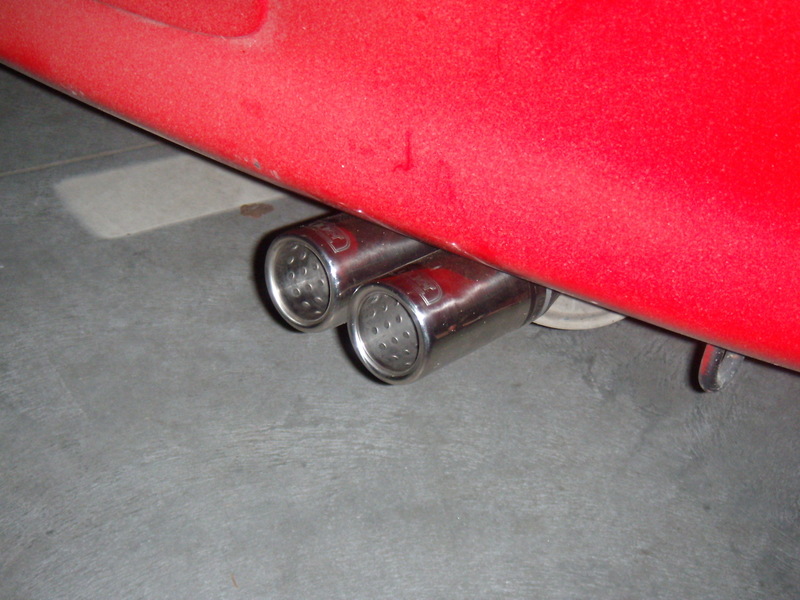

Madzia dostała dwie końcóweczki Ultera o średnicy 60 mm :D . Jest minimalnie głośniej :) .

Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Kaizen Sushi Racing Team Polub nasz FP :)
jarek.ZE
Avatar użytkownika
Klubowicz
CUP 2014 miejsce 3
CUP 2013 miejsce 2

Od: 25 lis 2008, 00:19
Posty: 3761 (211/237)
Skąd: Konstancin-Jeziorna
Auto: Mazda MX-5 NA B6 '93
Była:
Mazda3 BM PE 120KM '14
Rajdowe Clio F7P '91
Mazda mx-3 EC KLZE '91
Subaru Impreza WRX MY05
Mazda6 GG AJ '04

Postprzez loockas » 25 lis 2009, 13:07

jarek.6s kierownica z MX-6 pasuje plug and play?
Andżeju, jak Ci na imię?
Avatar użytkownika
Forumowicz

Od: 5 maja 2007, 23:55
Posty: 10115 (323/622)
Skąd: Ymielin
Auto: PaRHaTy
Ajonik
Reno

Postprzez Rafał_ » 25 lis 2009, 16:55

loockas napisał(a):jarek.6s kierownica z MX-6 pasuje plug and play?


Tak. Z tego co się dowiedziałem to wszystkie Mazdy po 90 roku miały ten sam wieloklin.
Kaizen Sushi Racing Team Polub nasz FP :)
jarek.ZE
Avatar użytkownika
Klubowicz
CUP 2014 miejsce 3
CUP 2013 miejsce 2

Od: 25 lis 2008, 00:19
Posty: 3761 (211/237)
Skąd: Konstancin-Jeziorna
Auto: Mazda MX-5 NA B6 '93
Była:
Mazda3 BM PE 120KM '14
Rajdowe Clio F7P '91
Mazda mx-3 EC KLZE '91
Subaru Impreza WRX MY05
Mazda6 GG AJ '04

Postprzez Riki » 25 lis 2009, 19:11

Auto w super stanie technicznym. Widziałem jak stała na podnośniku u Jaksy – świetny egzemplarz. Gratulacje.... ;)
mazparts.pl
Avatar użytkownika
Firma

Od: 29 sty 2004, 20:48
Posty: 5573 (2/1)
Skąd: Warszawa
Auto: GL 2.5T 18r
GY RF7J 07r
RX8 04r

Postprzez Globy » 26 lis 2009, 00:03

Dopieszczona sztuka, w krwistej czerwieni i z oryginalnymi dodatkami podoba mi się najbardziej <usmiech> Gratulacje za utrzymanie Jej w formie!
Klubowicz

Od: 24 paź 2003, 21:02
Posty: 9888 (0/3)
Skąd: Warszawa
Auto: C140 M120

Postprzez pawelc » 26 lis 2009, 20:37

Jest to kiera z początku produkcji mx-6 w wersji JDM.


a mi się wydaję że jest to standardowa kierownica w mx-6 2,0 z początku lat produkcji -bynajmniej występowały i takie w euro wersji

a tak poza tym gratuluje pięknej mx-3
Avatar użytkownika
Forumowicz

Od: 26 sie 2005, 06:39
Posty: 1101 (2/0)
Skąd: Drawno
Auto: RX8 z z32se

Postprzez Rafał_ » 26 lis 2009, 21:17

Tak jest to seryjna kierownica MX-6 GE Jspec/Espec z początkowych lat produkcji.
Ostatnio edytowano 5 lut 2010, 04:39 przez Rafał_, łącznie edytowano 1 raz
Kaizen Sushi Racing Team Polub nasz FP :)
jarek.ZE
Avatar użytkownika
Klubowicz
CUP 2014 miejsce 3
CUP 2013 miejsce 2

Od: 25 lis 2008, 00:19
Posty: 3761 (211/237)
Skąd: Konstancin-Jeziorna
Auto: Mazda MX-5 NA B6 '93
Była:
Mazda3 BM PE 120KM '14
Rajdowe Clio F7P '91
Mazda mx-3 EC KLZE '91
Subaru Impreza WRX MY05
Mazda6 GG AJ '04

Postprzez PLaster » 26 lis 2009, 22:51

jarek.6s napisał(a):seryjna kierownica MX-6 GE Jspec/Espec

kierownica świetna, tez taką chcę ;)
a auto na prawdę w super stanie, oby tak dalej
www.czelej.net
Avatar użytkownika
Klubowicz

Od: 4 lut 2008, 01:41
Posty: 2336 (20/36)
Skąd: Mark k. Warszawy/Podlasie
Auto: GG '04 L3 122KW
GF '97 GT FS 100KW

Postprzez Rafał_ » 2 gru 2009, 19:55

Mam możliwość zakupienia skórzanych foteli i kanapy z wersji przedliftowej :D . Zastanawiam się nad nimi, ale przecież dopiero co zrobiłem porządek z tapicerką :) .
Ostatnio edytowano 5 gru 2009, 14:59 przez Rafał_, łącznie edytowano 1 raz
Kaizen Sushi Racing Team Polub nasz FP :)
jarek.ZE
Avatar użytkownika
Klubowicz
CUP 2014 miejsce 3
CUP 2013 miejsce 2

Od: 25 lis 2008, 00:19
Posty: 3761 (211/237)
Skąd: Konstancin-Jeziorna
Auto: Mazda MX-5 NA B6 '93
Była:
Mazda3 BM PE 120KM '14
Rajdowe Clio F7P '91
Mazda mx-3 EC KLZE '91
Subaru Impreza WRX MY05
Mazda6 GG AJ '04

Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 3 gości

Moderator

Moderatorzy Nasze Mazdy
