Antena radiowa w tylnej szybie

[Majk500]

Jako że mam zdemontowane tylne boczki przy szybie zauważyłem że oprócz ogrzewania szyby znajduje się tam coś więcej. Antena od pilota do centralki OK, ale jeden konektorek był wolny więc postanowiłem stestować pomysł podłączenia tam anteny od radia. I tak idąc tym tropem, najpierw podłączyłem na krótko kabelkiem, znalazłem stację której nie łapie schowana antena klasyczna a wiem że taka stacja jest. Po podłączeniu tej "anteny" w szybie radio łapało tą stację automatycznie przy przewijaniu częstotliwości. Zrobiłem normalny kabel antenowy pozostały po mojej byłej 323F BA gdzie z jednej strony jest gniazdo a z drugiej wtyczka którą obciąłem. Wewnętrzny drucik zaizolowałem, a oplot zewnętrzny przylutowałem do wsuwki. Podłączyłem i działa. wyszukuje prawie wszystkie stacje w okolicy. Wiadomo że zwykła antena łapie więcej bo jest wyżej, ale tak przynajmniej nie muszę jej w ogóle wysuwać.

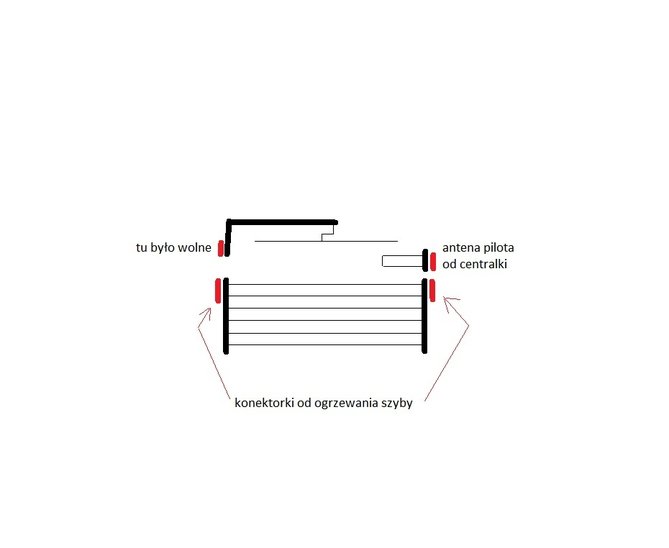

Poniżej schematyczny obrazek który wykonałem w fotoszopie marki paint. Czy u was też tak to wygląda? Jędrzej, czy w milleni masz taki sam układ tych pasków czy jest inaczej??

[jedrzej07]

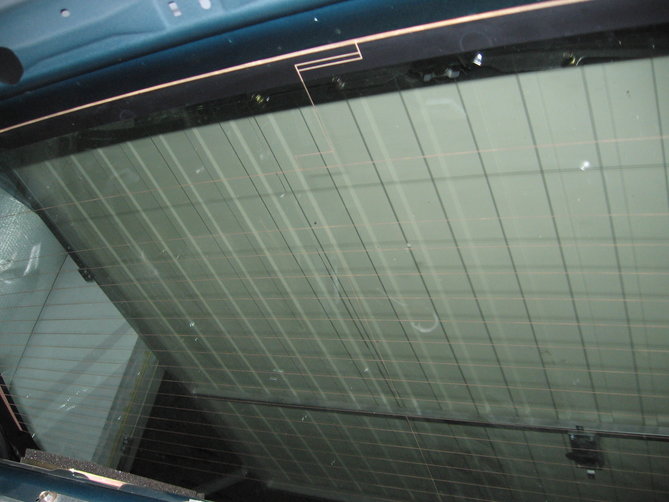

U mnie jest inny układ. Poniżej fotka mojej szyby

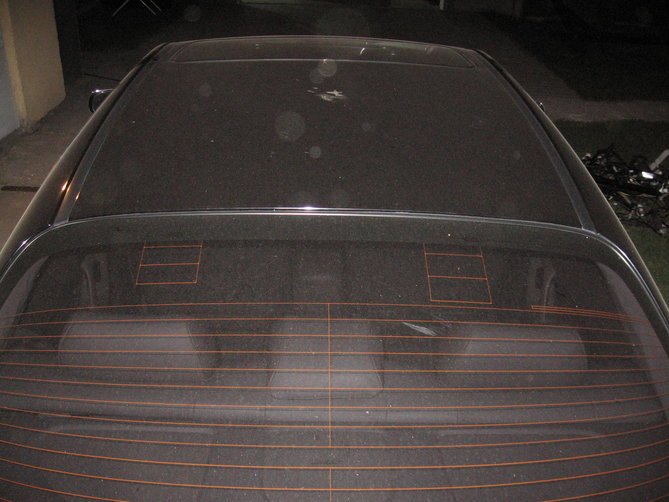

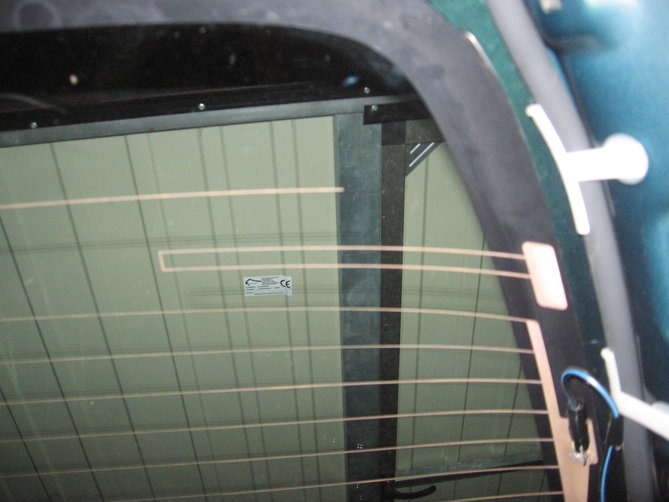

A jeszcze niżej szyby z X9 poliftowego (od wewnątrz)

[Majk500]

No to ja mam tak jak te fotki z X9 z tym że tutaj wygląda jakby ta antenta od pilota nie miala konektorka. I czy ten pasek na samej górze ma konektor? W tej szybie co wstawiłeś?

[jedrzej07]

Muszę to sprawdzić popołudniu

[Tomas2000]

Też się zastanawiałem nad ta anteną, tyle że np w bmw jest montowany wzmacniacz w słupku i to ogarnia bardzo dobrze, z drugiej strony to jednak rozsuwany bat nadaje fajnego smaczku Na all za 60 pare zł można kupić uniwersalną antenę, nawet są dedykowane do mazd ciekawe co to warte jest..?

[szkodnik_byd]

Jedno sezonowe podobno

[jedrzej07]

Dzialac to dzialaja (szwagier ma w X6) ze 3 lata juz, z tym, ze nie po jakims czasie cala sie nie chowa i zostaje 1 segment nie zlozony

[Majk500]

ale moja antena działa prawidłowo i nic jej nie dolega, tyle że po co mam ją wysuwać jak wciąż leci pendrive. A radio to jak tata pożyczy albo coś kiedyś z dziadkami jak jadę A tak łapie zarąbiście i nie trzeba wysuwać anteny która i tak jest odłączona

[ProboszczV6]

antena... temat konkretny...
Oczywiście wygląda to wszystko tak:
Antena do pilota, wchodzi tam przewód koncentryczny który jest podłączony do sterownika Keyless za pomocą wtyczki antenowej.
Antena symetryczna radiowa ma wyjście na konektor po prawej stronie szyby, wystarczy zdjąć osłonę słupka i wszystko jest widoczne, wg mnie powinna poprawnie działać, problemy to jej kierunkowość i mały zysk więc może trzeszczeć radio, oczywiście można spróbować założyć/stworzyć wzmacniacz dla fal UKF, chyba nikt nie używa już zakresów fal długich, średnich i krótkich (modulacji AMplitudowej), więc ewentualny wzmacniacz nie musi mieć tak szerokiego zakresu. Równie dobrze może się okazać że głowica w radiu radzi sobie wystarczająco dobrze i wzmacniacz nie jest potrzebny, w końcu dobre radio odbiera na 30cm przewodu
Nie testowałem jeszcze jak działa ta antena, nie było potrzeby, moja antena wysuwana działa poprawnie. Wystarczy odłączyć antenę z tyłu, dorobić wtyczkę, ekran przewodu podłączyć do karoserii i powinno działać.
Kiedyś zamontowałem taki bajer, jeszcze za czasów kibelwagena golfa, zdemontowałem z rozbitego Forda Sierry przetwornik ze wzmacniaczem antenowym, podłączane to było pod ogrzewanie tylnej szyby, separowało zasilanie po załączeniu ogrzewania a przepuszczało sygnał radiowy, w szrotwagenie z powodzeniem układ ten zastępował fabryczną odpustową antenę w przednim błotniku która była w tak wspaniałym stanie że poleciała na śmietnik, szkoda że tego nie zdemontowałem przy pozbywaniu się auta.
Kiedyś anteny bywały nadrukowane nawet na przednich szybach, nie wiem czy w młodszych autach też ale widziałem to np w starym Oplu OmedzeA. W X9 anteny wysuwane były efektem wzorowania się Japończyków np na Mercedesie S czy Audi V8, dlatego mamy to co mamy.
Gdyby nie ta dziura w błotniku którą trzeba zaspawać kitować i pomalować (mam fabryczny lakier) to już dawno bat zostałby wywalony a antena byłaby w tylnej szybie, fabryczna bądź podłączona pod ogrzewanie, jakoś nie podoba mi się ten sterczący z auta "dzyndzel" który jeszcze brzęczy za każdym razem jak odpalam silnik.

[Tomas2000]

Czy do zdjęcia osłony słupka trzeba ściągać plecy kanapy?

[ProboszczV6]

Nie
