Poprawa dźwięku subwoofera BOSE poprzez dodanie przedwzmacniacza

[Xionc]

Witam!

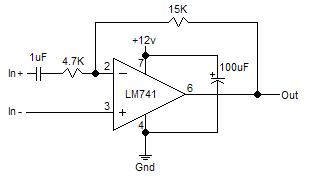

Na zachodnim forum znalazłem wątek, w którym ktoś zbudował prosty preamp do oryginalnego subwoofera BOSE na LM741 (pewnie trzeba go zastąpić czymś nieskosztowanym np tl71). Gość zrobił nawet dwie wersje, druga nawet z regulacją i korektą. Tą drugą sprzedawał za 70 USD

Generalnie, nie znalazłem informacji, żeby ktoś próbował to zrobić u nas, więc na ochotnika zrobię prototyp i przetestuję.

Teraz pytanie do elektroników (czyli do airboba): czy ten schemat nie jest trochę dziwny, skoro sygnał do suba idzie symetryczny, to nie powinien to być symetryczny wzmacniacz?

[mscorp]

Ciekawy temat, możesz podać link do tego usa forum? No i pytanie jakiego można się spodziewać efektu? Bedzie bardziej basiło czy będzie lepsza charakterystyka?

wymeczone na taptaku

[airbob]

Jest to wzmacniacz operacyjny w konfiguracji wzmacniacza różnicowego.
Ma on na celu przetworzenie sygnału symetrycznego na asymetryczny (RCA) w celu podłączenia wzmacniacza ze standardowymi wejściami.
W jednej gałęzi został wstawiony kondensator odwracający fazę sygnału o 180 stopni bez tego różnica wynosiła by 0V.
Co do poprawności wartości elementów oraz ich "kostelacji" nie będę się wypowiadał, może ktoś bardziej świeżo po szkole to po przelicza i zweryfikuje

Co do proponowanego układu to chyba chodziło o TL071

[Xionc]

Różnicowego powiadasz. Czyli jest to desymetryzator sygnału po prostu. Jak to ustrojstwo w ogóle działa? A, że działa, rozpisują się ludzie na forum http://forum.mazda6club.com/car-electronics/184389-how-get-more-bass-factory-bose-subwoofer.html. Starałem się znaleźć w sieci jakiś preamp z symetrycznym wejściem oraz wyjściem, ale nic nie mogłem znaleźć. Jakby ktoś miał schemat takiego preampa to niech wrzuci.
Za to w piwnicy wygrzebałem NE5532.

[Xionc]

No dobra, jestem po pierwszych testach.

Zaprojektowałem symetryczny przedwzmacniacz na NE5532, nieodwracający. Zasilanie zrobiłem ze stabilizatora 9V i odwracacza napięcia ICL9660. Zasilanie to akurat przypadek, docelowo będzie bez stabilizatora i 9662 (który wytrzymuje do 20V).

Średnio to ogarniam, ale obliczyłem wzmacniacz o wzmocnieniu 1,5x, chociaż pewnie rezystor na wejściu coś zabiera. Docelowo zrobię potencjometr z regulacją.

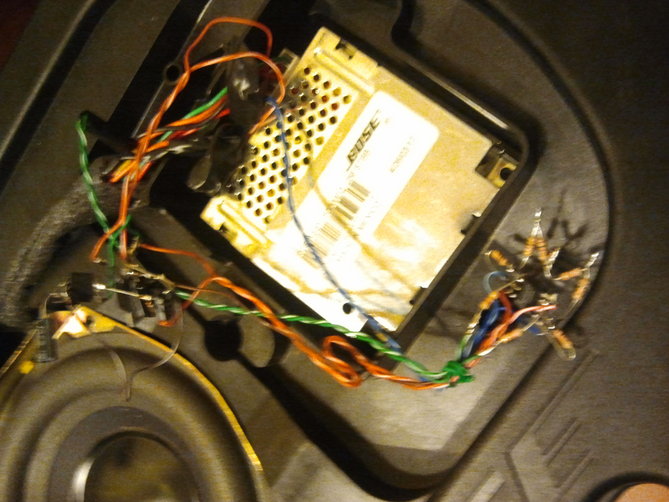

Wszystko zlutowane na mega pająka (patrz zdjęcie) ale działa! Co prawda, wzmocnienie powinno być większe, bo efekt słychać tylko na płytach z jakimś basem... ale droga słuszna, wszystko zadziałało. W tygodniu policzę wzmocnienie tak 2,5, zobaczę co się będzie działo.
