Podświetlenie zegarów, przycisków kierownicy i wyświetlacza (M5, M6)

[Wojtek]

Wracając do zmiany podświetlenia...
Na "tapetę" trafiła Mazda5 CW...

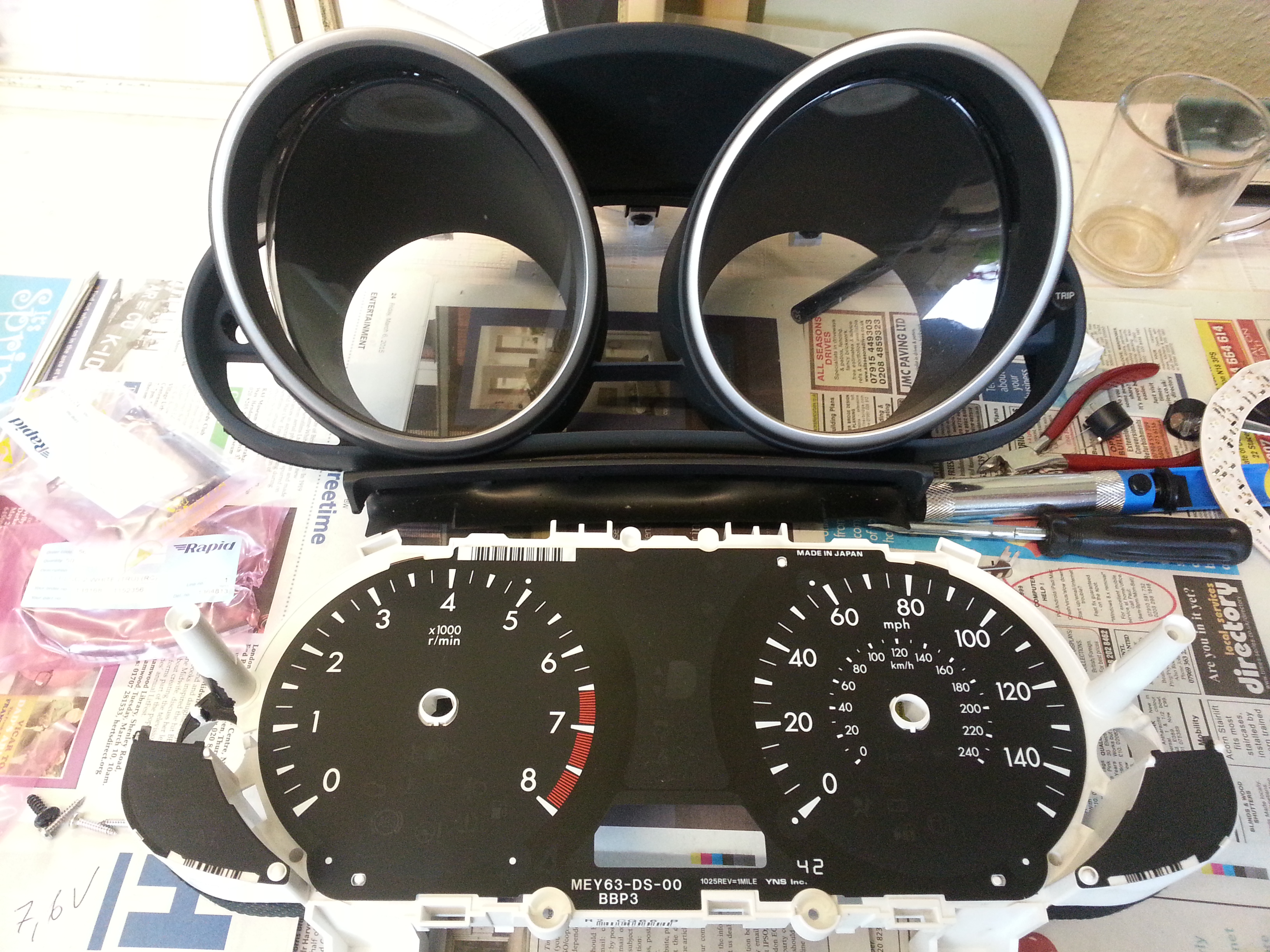

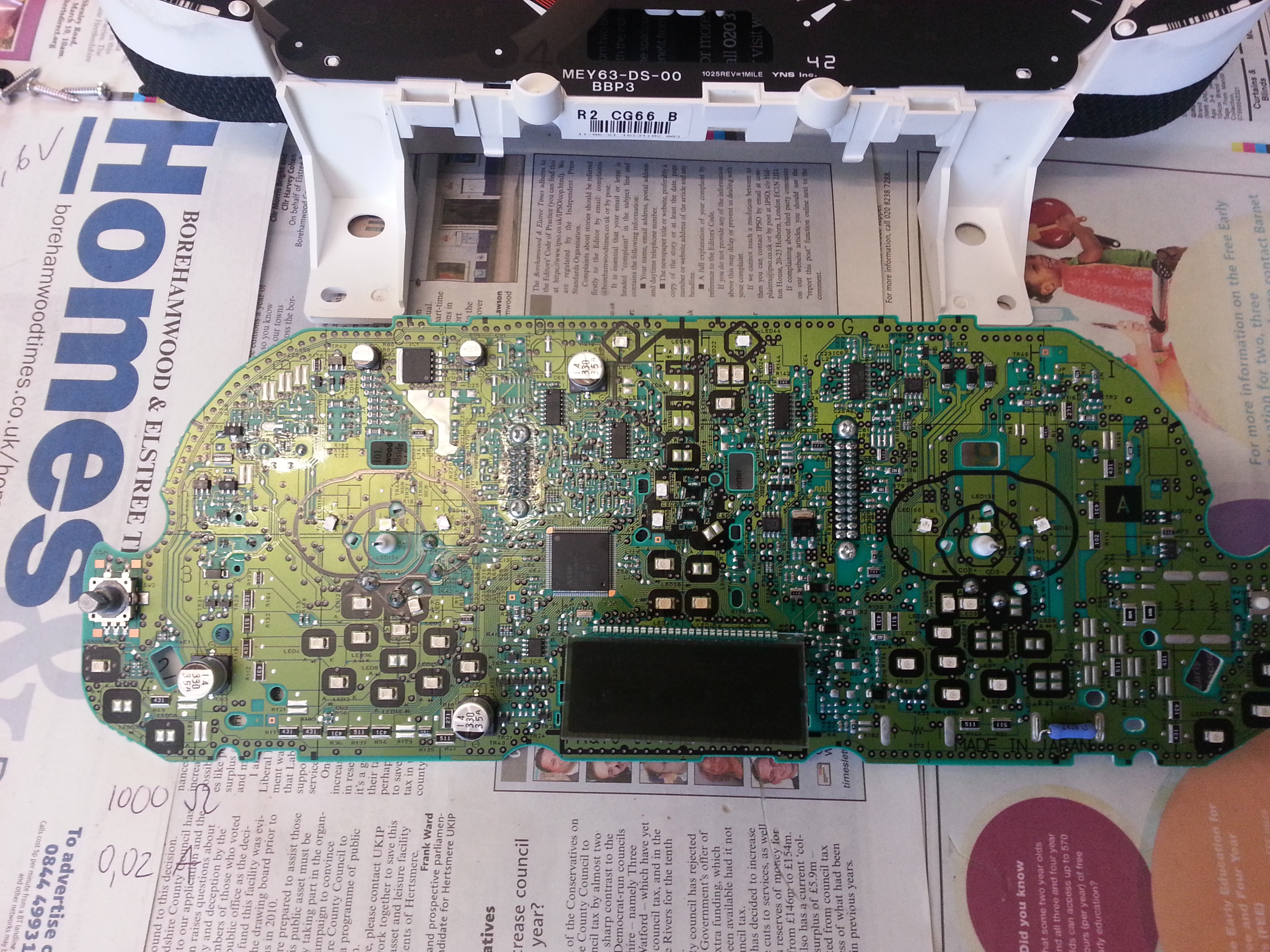

Operacja trwała 4 godzinki... a stół wyglądał tak:

Wymienione zostały diody: podświetlenia tarcz zegarów wraz z małym wyświetlaczem (pomarańczowe (*) –> niebieskie), wskazówek (białe –> białe), kierunkowskazy (żółtozielone –> zielone) oraz sugerowana zmiana biegu (pomarańczowe –> zielone)

(*) czerwone według Mazdy

Mam nadzieję, że Adam udostępni lub wrzuci sam zdjęcia wieczorem...
Efekt

Edit:
Zdjęcia są w jego temacie o M5 :

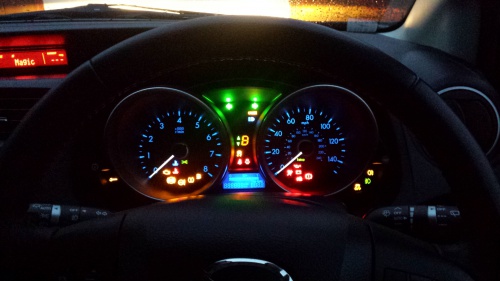

Test kontrolek:

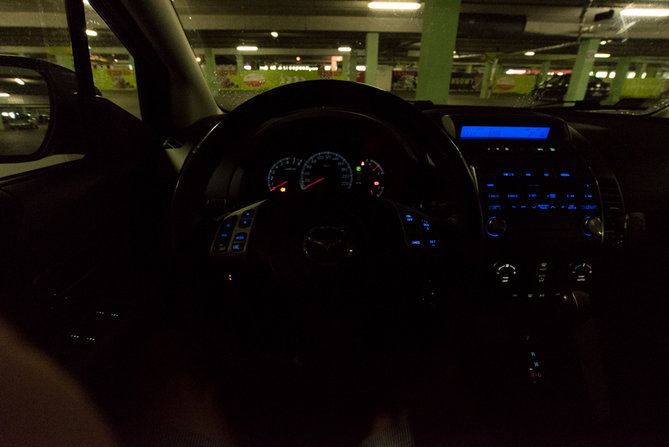

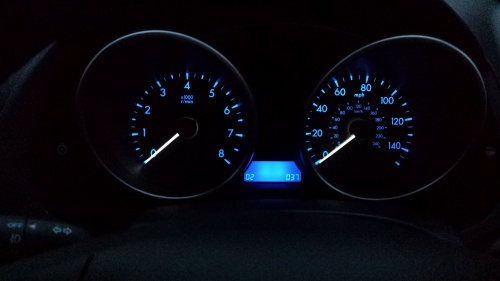

Samo podświetlenie:

[tomalaaa]

A czy ktoś by mi mógł pomóc zmienić oświetlenie w mojej Mazdzie? Bo czerwony mi się nie podoba, a również chciałbym mieć białe zegary oraz niebieskie wskazówki jeśli by dało rade. Jestem z WLKP. Jakiś spec z Wielkopolski robił to już? Pozdrawiam

[krakus_krk]

Panowie, doradźcie...
Zainteresował mnie ten temat ostatnio, a moje zainteresowanie wzięło się stąd, iż spaliła mi się żarówka od podświetlenia pokrętła climatronic'a w panelu. Doszedłem więc do wniosku, że może warto zainwestować i pozmieniać żaróweczki na diody. Żeby było jaśniej i wyraźniej Lata Nie chce zmieniać koloru bo czerwony mi się podoba
Rozbierałem już swego czasu panel, ale nie pamiętam jakie tam są te żaróweczki i ile ich tam jest. Ktoś z Was może jest na bieżąco i pamięta? Chce zamówić, a nie wiem jakie i ile... Napewno T3 i T4?!

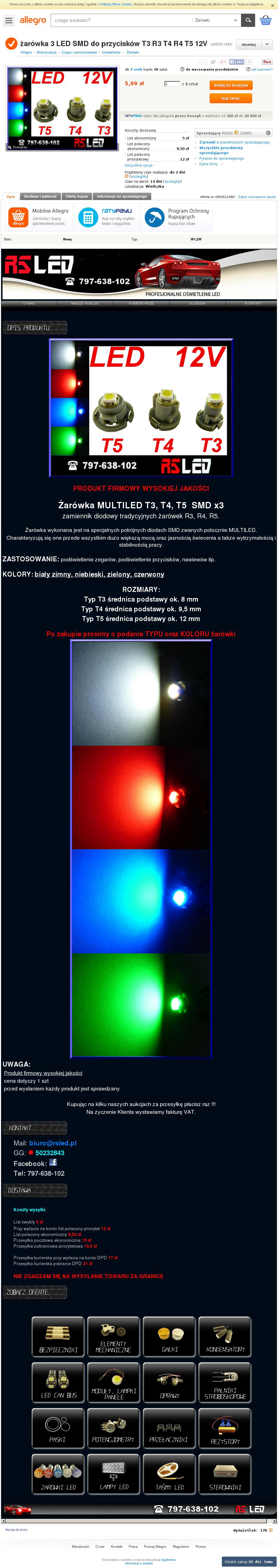

Wysznupałem takie na aledrogo:
http://allegro.pl/zarowka-3-led-smd-do- ... 11480.html

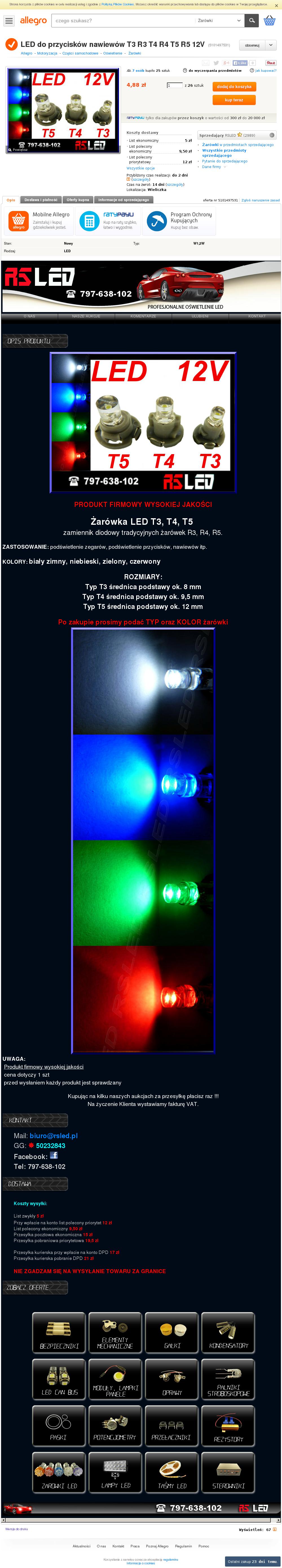

http://allegro.pl/led-do-przyciskow-naw ... 97531.html
Macie jakieś sugestie, które mogą być lepsze?
To tak na marginesie ... a teraz do rzeczy w temacie.
Więc chce zachować również czerwony kolor podświetlenia zegarów i wskazówki, chce natomiast wzmocnić i wykontrastować cyferblat. Przeczytałem temat, ale nie bardzo wiem jakie diody zastosować. Znalazłem na aledrogo takie cuś:

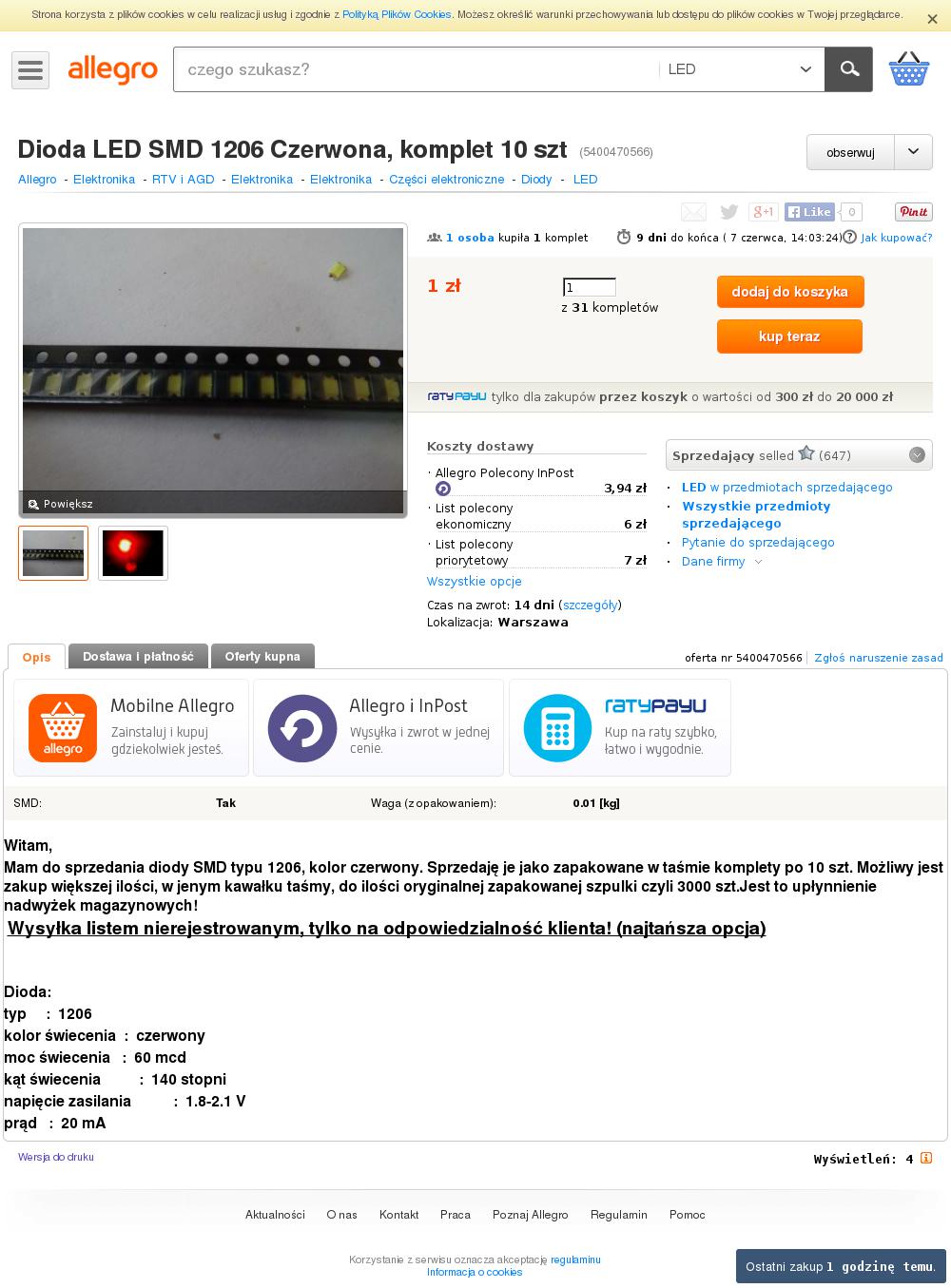

http://allegro.pl/dioda-smd-1206-10szt- ... 37516.html
http://allegro.pl/dioda-led-smd-1206-cz ... 70566.html

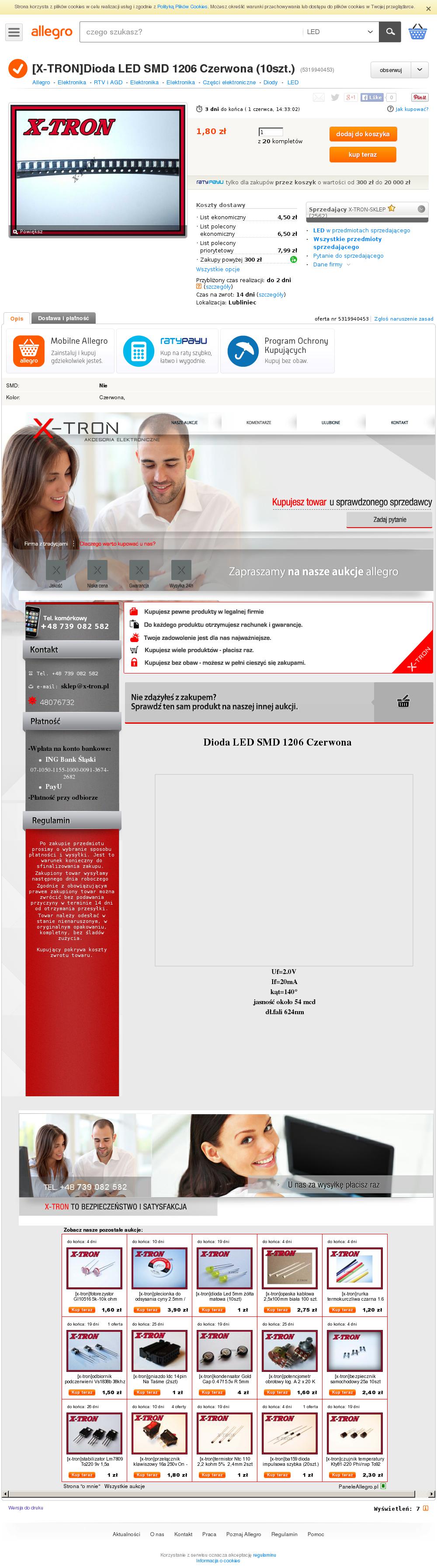

http://allegro.pl/x-tron-dioda-led-smd- ... 40453.html
A że kompletnie nie znam się na jakimś mcd, V i innych parametrachto nic mi to nie mówi...
W temacie jest wzmianka jeszcze o diodach PLCC2, że lepsze więc znalazłem takie:

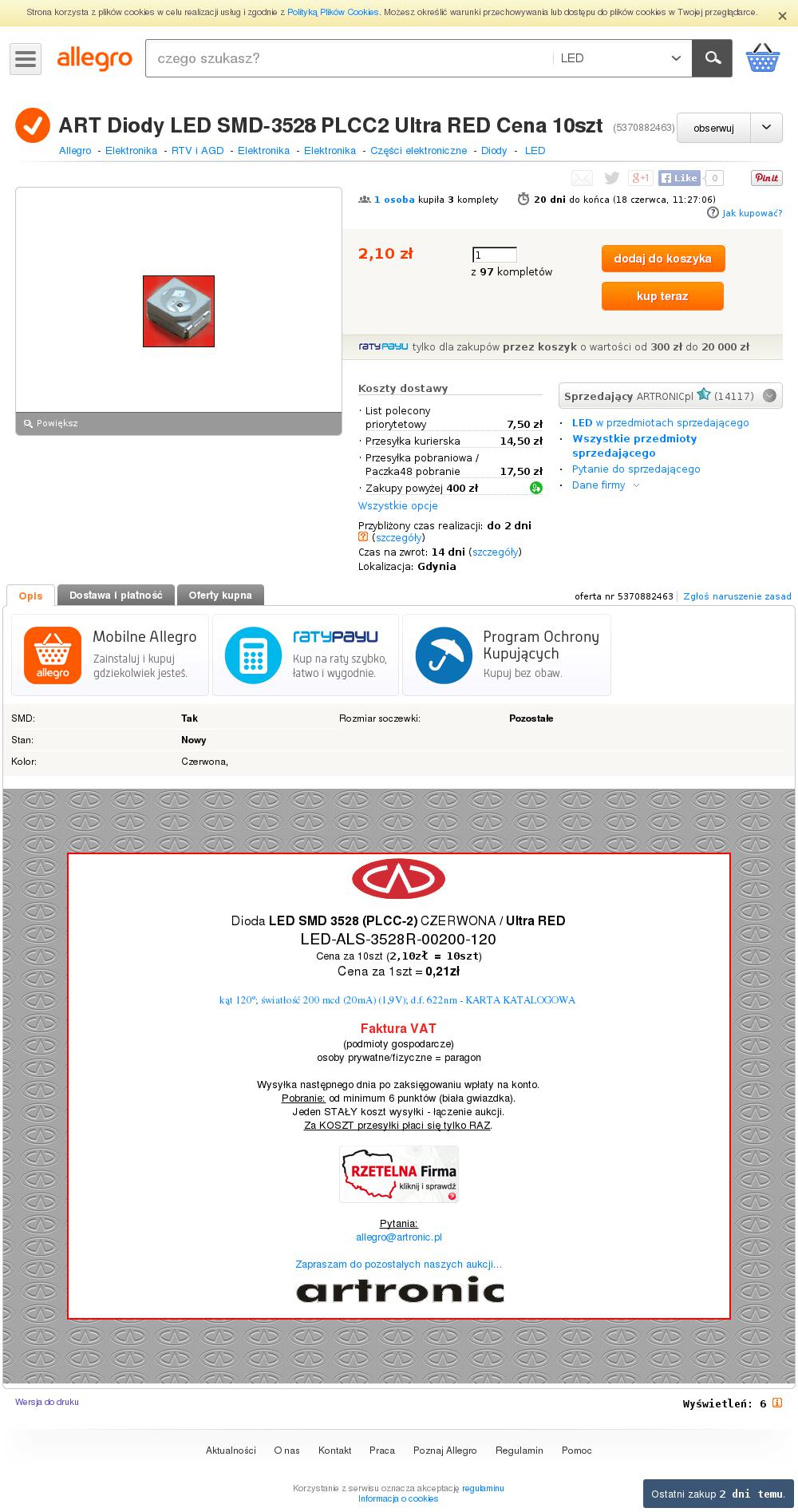

http://allegro.pl/art-diody-led-smd-352 ... 82463.html
Widze, że jest tu wielu szpeców to mi coś zasugerujecie:)

[NIEBO!]

3528 po prostu bardziej będzie Ci pasowała rozmiarem do oryginału, bo 1206 to mniejsza dioda (BTW to są wymiary szerokości i długości w milsach) ... zresztą popatrz sam na parametr światłości:
PLCC2 będzie świecić 4 razy jaśniej przy tym samym prądzie, więc z tych dwóch bierz
http://allegro.pl/art-diody-led-smd-352 ... 82463.html

... czy coś jeszcze Cię nurtuje? ( z tymi od panelu nie pomogę bo nie rozbierałem ... jeszcze

[krakus_krk]

ok dzieki za pierwsze info. Muszę przyznać, że z tempomatem miałeś fajny pomysł. Do tej pory żółty mnie nie raził ale kolorystyka zielonego z niebieskim to niezłe połączenie. Chyba skopiuje Za pozwoleniem autora... Ok, a te diody do tempomatu to masz o takich samych parametrach jak do podświetlenia zegarów?? Tylko kolor inny?? Część diod starych chce zostawić i boję się żeby te które wymienie od tempomatu nie różniły się intensywnością barwy od pozostałych oryginalnych.

Chyba zdecyduje się na taki zestaw:
do podświetlenia tempomatu 1 sztuka
http://www.artronic.com.pl/o_produkcie.php?id=837?
do kierunkowskazów i tempomatu 3 sztuki
http://www.artronic.com.pl/o_produkcie.php?id=838?
do podświetlenia zegarów 10 sztuk:
http://www.artronic.com.pl/o_produkcie.php?id=839?

Trochę się cykam sam ruszać te zegary.... co by czegoś nie spartolić. Jest ktoś na śląsku kto byłby skłonny podjąć się zadania??

[Wojtek]

Jakiś spec z Wielkopolski robił to już?

tak... dawno temu

nie pamiętam jakie tam są te żaróweczki i ile ich tam jest.

Czytałeś dział M6 GG/GY... Wszystko tam masz o wymianie żarówek na ledy w klimatroniku...

chce zachować również czerwony kolor podświetlenia zegarów i wskazówki, chce natomiast wzmocnić i wykontrastować cyferblat.

Nie będzie pasować z radiem i przyciskami... Podświetlanie oryginalne w M6 to kolor bursztynowy, a ledy to czysta czerwień... Tak samo jak ledy od kierunków w zegarach nie są zielone, a żółto-zielone...

Przeczytałem temat, ale nie bardzo wiem jakie diody zastosować.

Proponuję jeszcze raz przeczytać ten temat... jak i kolejne uaktualnienia wersji testowych...

W temacie jest wzmianka jeszcze o diodach PLCC2, że lepsze

Patrz... znalazł

[hrabia82]

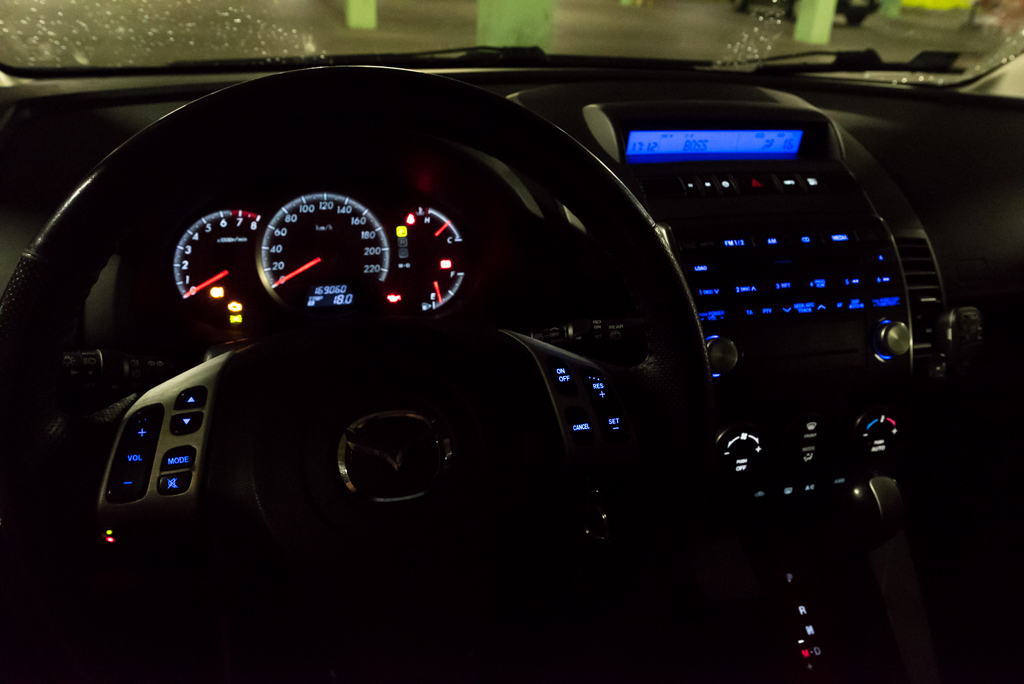

Wrzucam i ja kilka fotek z ukończonej wreszcie przeróbki z zielonego podświetlenia na nowe dwukolorowe niebiesko białe.

Konsola centralna, przyciski w drzwiach – diody SMD 3528 białe i niebieskie
Kierownica – diody SMD 1206

z racji że nie znam się aż tak i nie chciałem się bawić, musiałem wszędzie wstawić blendy pomiędzy przycisk a LED w celu osłabienia siły świecenia.

[lukasz852]

Pytanko mam na szybko...
Wymieniałem u siebie podświetlenie zegarów. Wszystko ładnie pięknie ale zauważyłem, że wskazówka prędkościomierza nie chodzi płynnie ale skokowo (zarówno w górę jak i w dół). Czy to wina za mocno dociśniętej wskazówki czy może nabroiłem jakimś cudem z silniczkami?

Ktoś miał podobny objaw?

#### EDIT ####

Problem rozwiązany.
Okazało się, że ekran w liczniku (który zamiast wylutować odginałem) został za mało dociśnięty na miejsce i wypychał lekko ten cały plastik ze wskaźnikami. I właśnie on blokował wskazówkę prędkościomierza.

I nie wiem czy ktoś wspominał wcześniej ale przy wkładaniu wskazówek punktami kontrolnymi (w które ma być zwrócona wskazówka są: obrotomierz i prędkościomierz – liczba zero a temperatura i wskaźnik paliwa na samym dole plastiku ze wskaźnikami białe paski "poniżej skali".

[obcy91]

Cześć, czy pomógłby mi ktoś pomóc online zmienić podświetlenie zegarów w mojej Madzi 323 P ?
Chciałbym móc z kimś pisać na bieżąco (fcb czy kom) aby nie popełnić jakiegoś błędu robiąc to samemu.
Dodam, że z zielone podświetlenia chciałbym przejść na niebiesko-białe.

Jeśli ktoś wyrazi chęć, proszę o pw.

[Wojtek]

Po to jest forum by pomagać... na forum...

[obcy91]

No tak.

W takim razie poprosze o informacje w jaki sposob mialbym sie za to zabrac, aby poszlo to stosunkowo szybko i sprawnie. Znalazlem na YT filmik gdzie kolega zmienia podswietlenie w mazdzie 323 c, pokazany jest tam karton w ktorym sa zamocowane diody, jednak nie widac jak polaczone sa one od spodu. Uzyskal jednolity niebieski kolor zegarow, a ja chcialbym dwa kolory tylko zastanawiam sie ktore diody powinny byc biale a ktore niebieskie aby wygladalo to dobrze.
Oraz ile i jakie?
Czy moge cos uszkodzic w zegarach podczas rozkrecania, zdejmowania wskazowek?

[Wojtek]

tutaj masz odpowiedni temat:
viewtopic.php?f=103&t=11691&hilit=zmiana+pod%C5%9Bwietlenia+ba

[TonSiL]

Hej.
Jako że nie znalazłem (albo czytam mało dokładnie) to chciałbym się dowiedzieć o pewną rzecz.
Chciałbym zmienić tylko podświetlenie wskazówek (wszystkich). Jak mniemam i patrzę po kolorze samych wskazówek to mają one czerwone tło. Czy wystarczy "zetrzeć" owe tło, czy należy też wymienić diody znajdujące się w obszarze wskazówek na białe? Jeśli tak, to które wymienić, żeby nie było na zegarach zbyt dużo białego światła?

[bedi_29]

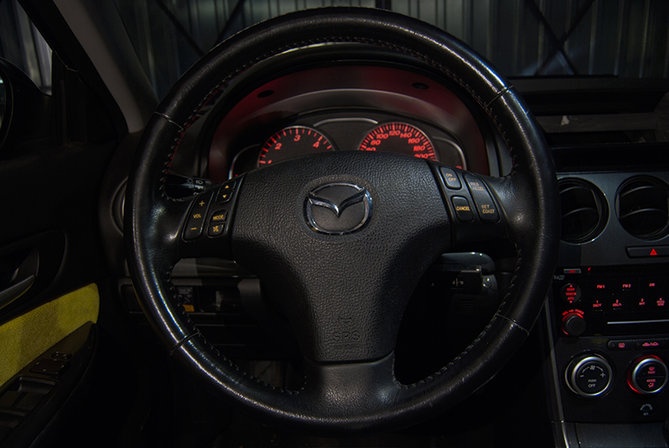

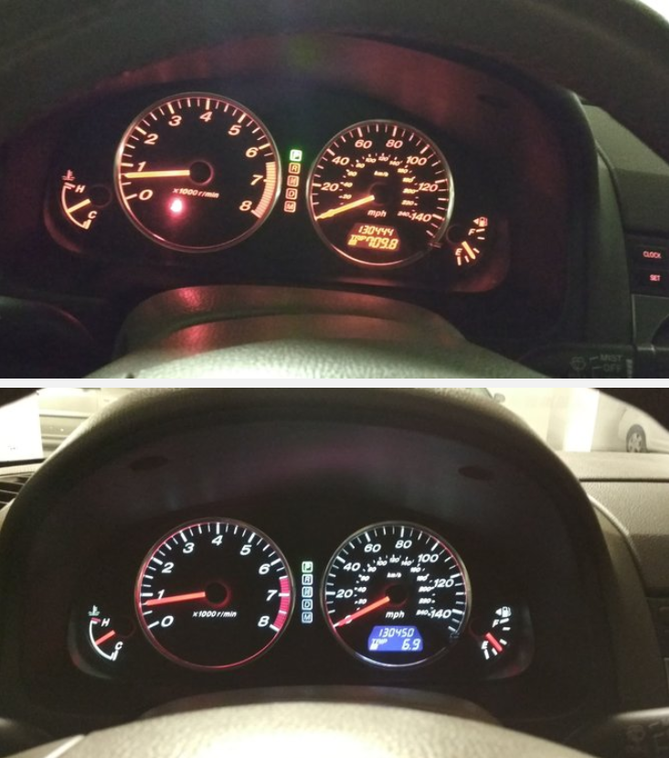

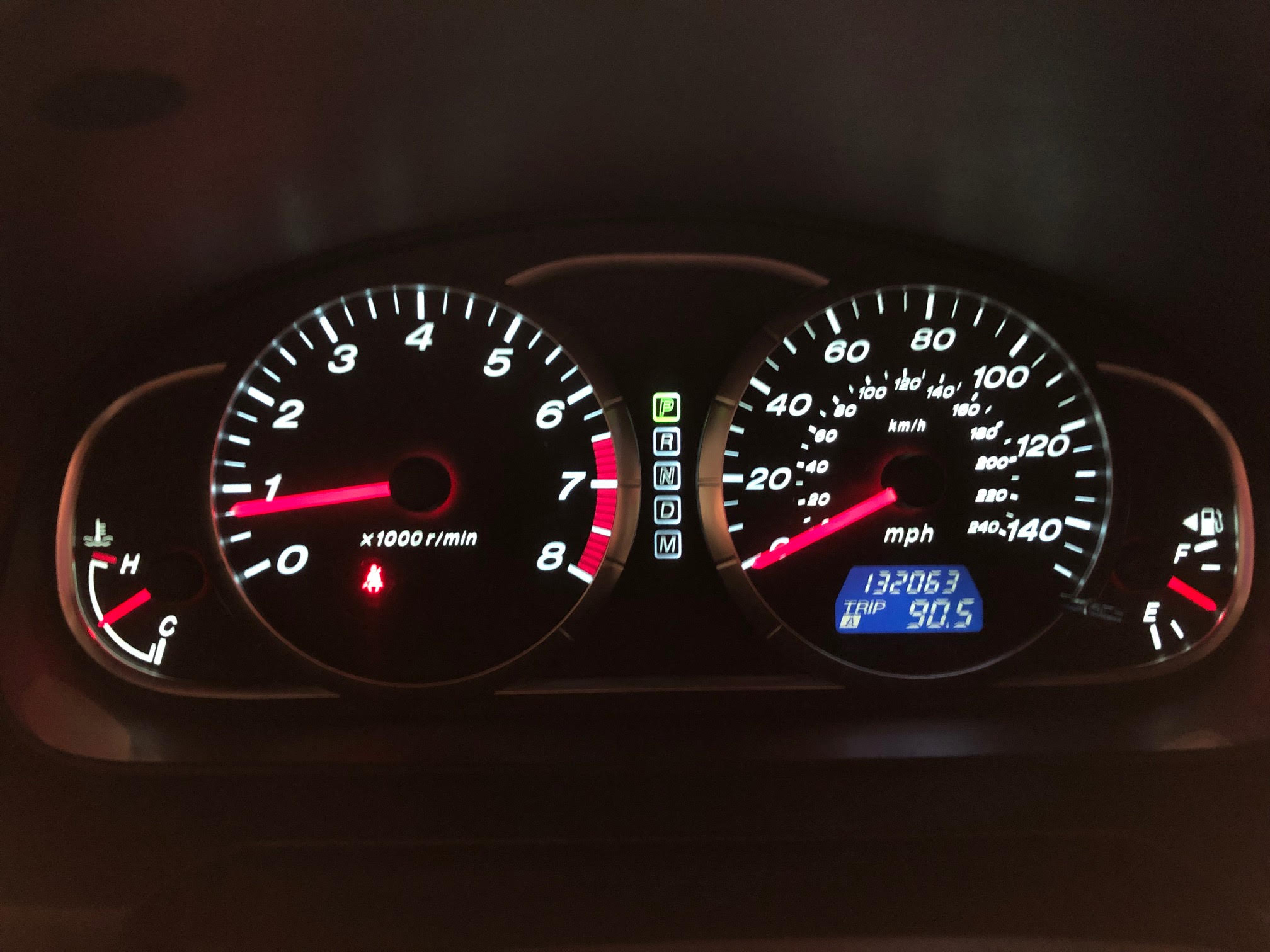

tak wygaldaja białe tarcze u mnie w mazdzie 6 gg

[zetonee]

Ja na próbę wymieniłem podświetlenie przycisków w kierownicy na żółty, wyszło bardzo fajnie więc mogę śmiało wymieniać całe podświetlenie
Poniżej link jak wymienić podświetlenie przycisków

[youtube] https://www.youtube.com/embed/9FeSMuxVFQs [/youtube]

[Jaszczomp1313]

Mam i ja
