Montaż wideorejestratora w M3 BM

Dział przeznaczony do rozwiązywania wszelkich problemów dotyczących wyposażenia i karoserii. Nie zawiera elementów przenoszenia napędu.

Postprzez kkrajewski » 27 maja 2014, 13:20

Zastanawiam się nad wideo rejestratorem do Mazdy, jednak potrzebuję jakiegoś rozwiązania wiszących kabli ... Po prostu ich nie chce :)
Ktoś coś?
Ostatnio edytowano 27 maja 2014, 15:17 przez Wojtek, łącznie edytowano 1 raz
Powód: Wydzielenie tematu
Avatar użytkownika
Forumowicz

Od: 7 lut 2014, 09:23
Posty: 71 (4/0)
Auto: Mazda 3 BM Skypassion
2.0 165KM
Hatchback
OFF-WHITE

Postprzez 5qra » 27 maja 2014, 13:32

Chyba tylko na stałe np. GMS CD-200C.
Mieliśmy taki montować ale jakos nam przeszło.
Wtedy przewod chowasz w słupku i po sprawie.
Jednak może byc problem z miejscem przynajmniej w SkyP jest ogromny plastik z czujnikami za lusterkiem.

Z racji umiejscowienia źródła prądu, bez dorobienia gniazdka gdzieś pod kokpitem się chyba nie obejdzie.

Za literufki odpowiada Tapatalk.
„jak kaczka traci orientację, to nurkuje doopą” M.Piwowski
Avatar użytkownika
Forumowicz

Od: 16 sie 2006, 15:27
Posty: 226 (1/3)
Skąd: ST
Auto: Corolla 07
M3 SkyP 14

Postprzez kkrajewski » 27 maja 2014, 13:35

5qra napisał(a):Z racji umiejscowienia źródła prądu, bez dorobienia gniazdka gdzieś pod kokpitem się chyba nie obejdzie.

Wiesz gdzie takie gniazdko mogę dorobić, tak aby nie tracić gwarancji?
Avatar użytkownika
Forumowicz

Od: 7 lut 2014, 09:23
Posty: 71 (4/0)
Auto: Mazda 3 BM Skypassion
2.0 165KM
Hatchback
OFF-WHITE

Postprzez 5qra » 27 maja 2014, 13:41

Wiesz w poprzednim aucie zrobili nam w aso takie podwójne w bagażniku chyba za 100, ale to byla inna marka ;)
Zapytaj w aso lub jak jeszcze nie odebrales to popros aby wyprowadzili za jednym zamachem hak będą zakładać alarm.
Dołożyć może każdy elektryk i z gwarancją nie powinno byc problemu, ale skoro odbierają gware za udzial w zlocie ;) to zabiora ci na blachę bo się wpioles w instalację elektryczną.

Za literufki odpowiada Tapatalk.
„jak kaczka traci orientację, to nurkuje doopą” M.Piwowski
Avatar użytkownika
Forumowicz

Od: 16 sie 2006, 15:27
Posty: 226 (1/3)
Skąd: ST
Auto: Corolla 07
M3 SkyP 14

Postprzez Wojtek » 27 maja 2014, 15:21

5qra napisał(a):Chyba tylko na stałe np. GMS CD-200C

czyli taki:



Chyba z nim nie będzie problemu...

Zasilanie można pociągnąć od zasilania radia (podtrzymania), gdyż gniazdo zapalniczki chyba ma zasilanie "po stacyjce"

lub

bezpośrednio z lampki podsufitowej... <spoko>
Skoda Rapid Obrazek , Mii FR-line 1.0 Obrazek
byly: Mazda 323 BG, Tribute, M6 GG, M5 CR i M2 DE, SEAT Mii SE 1.0, Seat Toledo NH S 1.2
Avatar użytkownika
Zarząd – Członek Zarządu

Od: 21 gru 2013, 12:44
Posty: 17490 (109/470)
Skąd: UK
Auto: Rapid 1.2 SE-L 110KM
Mii FR-line 1.0 75KM

Postprzez kkrajewski » 27 maja 2014, 15:52

Ślicznie dziękuję :)
Avatar użytkownika
Forumowicz

Od: 7 lut 2014, 09:23
Posty: 71 (4/0)
Auto: Mazda 3 BM Skypassion
2.0 165KM
Hatchback
OFF-WHITE

Postprzez Wojtek » 27 maja 2014, 16:18

pochwal sie poźniej opisem podłaczenia ;)
Skoda Rapid Obrazek , Mii FR-line 1.0 Obrazek
byly: Mazda 323 BG, Tribute, M6 GG, M5 CR i M2 DE, SEAT Mii SE 1.0, Seat Toledo NH S 1.2
Avatar użytkownika
Zarząd – Członek Zarządu

Od: 21 gru 2013, 12:44
Posty: 17490 (109/470)
Skąd: UK
Auto: Rapid 1.2 SE-L 110KM
Mii FR-line 1.0 75KM

Postprzez kkrajewski » 27 maja 2014, 19:38

Wojtek napisał(a):pochwal sie poźniej opisem podłaczenia


Jutro dzwonię do ASO, jeżeli będą w stanie mi pomóc, wszystko dokładnie opiszę ;)

Dopisano 28 maja 2014, 13:08:

Przed chwilą rozmawiałem z przedstawicielem serwisu jednego z warszawskich ASO... Cena samego zamontowania okablowania wideo-rejestratora w puszce z czujnikami (wersja Skypassion) to "BAGATELA"
680zł .... :) makabra. Czym oni to będą lutować.... Renem? :D
Avatar użytkownika
Forumowicz

Od: 7 lut 2014, 09:23
Posty: 71 (4/0)
Auto: Mazda 3 BM Skypassion
2.0 165KM
Hatchback
OFF-WHITE

Postprzez KMBak » 30 maja 2014, 11:32

Myślę, że można pociągnąć kable podobnie jak u mnie.
viewtopic.php?p=2798700#p2798700
>> Facebook: Konrad >> Forum: Moja obecna Mazda 6 >> Forum: Moja była Mazda 3 Obrazek
Blue inside & red outside!
Avatar użytkownika
Klubowicz

Od: 12 lis 2011, 13:36
Posty: 3818 (129/80)
Skąd: Wrocław
Auto: Jest: Mazda 6 2.5 Sky-G SkyPassion 2016
Była: Mazda 3 1.6 MZR Kirei 2011

Postprzez kkrajewski » 30 maja 2014, 12:08

Myślałem o tym samym, w tygodniu nie było za bardzo czasu, ale w sobotę wieczorem usiądę przy samochodzie i sprawdzę czy opcja poprowadzenia kabli w podobny jak u Ciebie sposób jest możliwa w wersji BM.
Montaż za 680PLN wiadomo że odpada ... :)
Avatar użytkownika
Forumowicz

Od: 7 lut 2014, 09:23
Posty: 71 (4/0)
Auto: Mazda 3 BM Skypassion
2.0 165KM
Hatchback
OFF-WHITE

Postprzez Wojtek » 30 maja 2014, 17:32

Sposób podłączenia DVR do zasilania zależy od tego co chcemy uzyskać... ;)

Jeżeli chcemy mieć możliwość jego szybkiego odłączenia, to należy iść do instalacji gniazda + 12V

Jeżeli zależy nam na stałym podłączeniu, a takową kamerkę w tym wątku zaproponowano, to skusiłbym się o podłączenie pod zasilanie lampek sufitowych...
Mają one dwa źródła zasilania... Jedno z BCM (Body Control Module) tzw. czasówka i drugie załączane przyciskiem przez kierowcę lub pasażera... Oznacza to, że przed przyciskiem w lampce jest "stałe" zasilanie. Wskazana kamerka (lub jej odpowiedniki) mają wbudowane sensory 3D i przy uderzeniu w auto (np. w nocy na parkingu) sama się załączy i nagra co zobaczy... <diabełek>
Większośc urządzeń DVR ma zasilanie podtrzymujące, lecz wystarcza ono tylko na "bezpieczne" wyłączenia urządzenia...
Skoda Rapid Obrazek , Mii FR-line 1.0 Obrazek
byly: Mazda 323 BG, Tribute, M6 GG, M5 CR i M2 DE, SEAT Mii SE 1.0, Seat Toledo NH S 1.2
Avatar użytkownika
Zarząd – Członek Zarządu

Od: 21 gru 2013, 12:44
Posty: 17490 (109/470)
Skąd: UK
Auto: Rapid 1.2 SE-L 110KM
Mii FR-line 1.0 75KM

Postprzez 5qra » 22 cze 2014, 11:23

Co to za zniechęcające ceny montażu. Chyba mogę zaprosić na Śląsk – kumpel tym handluje i montuje. Robota to bardziej 100-150 zl a nie 700 jak w ASO.

Ja od kilku dni mam u siebie w aucie inny i..... jak reja odjął :) nie ma czego nagrywać taki znieg okoliczności.

Za literufki odpowiada Tapatalk.
„jak kaczka traci orientację, to nurkuje doopą” M.Piwowski
Avatar użytkownika
Forumowicz

Od: 16 sie 2006, 15:27
Posty: 226 (1/3)
Skąd: ST
Auto: Corolla 07
M3 SkyP 14

Postprzez Wojtek » 5 lip 2014, 20:48

Zachęcam wszystkich do montażu DVR... Niestety czasem się przydaje... :(

viewtopic.php?f=139&t=172176
Skoda Rapid Obrazek , Mii FR-line 1.0 Obrazek
byly: Mazda 323 BG, Tribute, M6 GG, M5 CR i M2 DE, SEAT Mii SE 1.0, Seat Toledo NH S 1.2
Avatar użytkownika
Zarząd – Członek Zarządu

Od: 21 gru 2013, 12:44
Posty: 17490 (109/470)
Skąd: UK
Auto: Rapid 1.2 SE-L 110KM
Mii FR-line 1.0 75KM

Postprzez am86 » 7 mar 2015, 21:41

Postanowiłem założyć w swojej 3 wideorejestrator. Wiszący kabel z kamery do gniazdka zasilającego nie wchodził w grę. Kombinacje z chowaniem kabla w jakiś magiczny sposób również nie był dla mnie idealnym rozwiązaniem – aby to zrobić porządnie musiałbym rozebrać wiele elementów, a do tego straciłbym miejsce w gniazdku zasilającym. Dlatego, po przeanalizowaniu instrukcji serwisowej, postanowiłem wykorzystać zasilanie doprowadzone do lusterka fotochromatycznego. +12V pojawia się po włączeniu zapłonu.

Materiały:
– wideorejestrator – Prestigio RoadRunner 550 (x-kom 330 zł),
– pamięć microSD 32GB – 6h w FullHD (x-kom 50 zł),
– przetwornica 12V na 5V z wyjściem microUSB (na allegro, 35 zł),
– materiałowa taśma izolacyjna (9 zł).



Pora przejść do pracy:

1. Prace wykonujemy na wyłączonym zapłonie ;) nie ma potrzeby odłączania akumulatora.
2. Wyciągamy wtyczkę z lusterka – należy wcisnąć zaczep i ją wyciągnąć.



3. Rozbieramy obudowę czujników znajdująca się na przedniej szybie. Wystarczy usunąć prawą część obudowy. Poniżej instrukcja, jak tego dokonać. Naciskamy delikatnie środek, następnie w pierwszej kolejności przesuwamy dolną część obudowy (1) w prawo, a następnie górną część (2). Obudowę demontuje się bez większych przeszkód. Niczego nie połamałem ;)



4. Zakładamy przetwornicę. Najważniejsze, aby podłączyć + do + i – do – (czerwony +, czarny –). Kable umieszczamy w wtyczce wyciągniętej z lusterka. Znajdują się tam 3 używane podłączenia. Zaczynając od pierwszego umieszczonego od zewnętrznej strony:
+12V (zapłon)
GND
+12V (podawane przez body komputer po wrzuceniu biegu R – wymusza uruchomienie lusterka, nawet jeśli jest wyłączone).
W związku z powyższym, należy podłączyć czerwony kabel przetwornicy do +12V, a czarny do środkowego wejścia GND.





5. Aby kable nie wychodziły używamy taśmy materiałowej – ja zrobiłem to tylko w części. To zależy kto jak będzie chciał mieć to zrobione. Umieszczamy wtyczkę w lusterku.



6. Kable od przetwornicy wprowadzamy do otwartej obudowy czujników. Jest tam sporo miejsca, więc bez problemu nadmiar okablowania się tam zmieści. Ja wszedłem otworem w którym prowadzone jest ramię lusterka wstecznego.

7. W górnej części obudowy czujników znajduje się przygotowane wyjście na okablowanie.



8. W wyżej wspomnianym wyjściu wchodzimy z kablem w podsufitkę – podważamy ją. Przeciągamy tam kabel do miejsca docelowego – w zależności gdzie chcemy zainstalować naszą kamerkę. Ja umieściłem ją zaraz przy obudowie czujników. Moja przetwornica od samego modułu, do wtyczki microUSB ma tylko 20cm kabla. Dlatego nie było możliwości schowania samego modułu w obudowie czujników, czy w podsufitce. Ja umieściłem go zaraz przy podsufitce – prawie nie widać, że tam jest ;)





9. Zakładamy obudowę czujników. Umieszczamy kamerkę na szybie, wpinamy microUSB i uruchamiamy zapłon ;)



Ostatnio edytowano 8 mar 2015, 10:06 przez Wojtek, łącznie edytowano 1 raz
Powód: zmiana atrybutu tematu
Forumowicz

Od: 8 maja 2014, 13:38
Posty: 141 (1/7)
Auto: Mazda 3 BM 165KM HB SkyPassion SoulRed ;)

Postprzez Raziel » 7 mar 2015, 21:55

Świetna robota! :) W wolnej chwili skorzystam, i zrobię tak samo. :)
Avatar użytkownika
Forumowicz

Od: 27 kwi 2014, 10:27
Posty: 52 (3/2)
Skąd: Wrocław
Auto: Mazda 3 BM (HB), 120KM 6AT, SkyPassion, Soul Red

Postprzez Wojtek » 8 mar 2015, 10:04

Zmieniam w fotorelację... <serduszka>
Dzięki <spoko>
Skoda Rapid Obrazek , Mii FR-line 1.0 Obrazek
byly: Mazda 323 BG, Tribute, M6 GG, M5 CR i M2 DE, SEAT Mii SE 1.0, Seat Toledo NH S 1.2
Avatar użytkownika
Zarząd – Członek Zarządu

Od: 21 gru 2013, 12:44
Posty: 17490 (109/470)
Skąd: UK
Auto: Rapid 1.2 SE-L 110KM
Mii FR-line 1.0 75KM

Postprzez ulmen » 8 mar 2015, 18:47

A co z gwarancją na samochód ? Można we własnym zakresie wprowadzać takie dodatki?
Forumowicz

Od: 16 gru 2013, 16:55
Posty: 368 (6/4)
Skąd: Wrocław
Auto: BM 2.0 120KM Titanium Flash
Sky Motion

Postprzez Wojtek » 8 mar 2015, 19:45

Najwyżej kolega am86 "straci" gwarancję na lustero samościemniające się...
Myśle, że w razie zdarzenia się wypadku lub innej podobnej sytuacji, bardziej się przyda wideorejestrator niż gwarancja na lusterko...

Sam również mam w swoim aucie założony ten wynalazek i nawet się nie zastanawiałem nad gwarancją...
Skoda Rapid Obrazek , Mii FR-line 1.0 Obrazek
byly: Mazda 323 BG, Tribute, M6 GG, M5 CR i M2 DE, SEAT Mii SE 1.0, Seat Toledo NH S 1.2
Avatar użytkownika
Zarząd – Członek Zarządu

Od: 21 gru 2013, 12:44
Posty: 17490 (109/470)
Skąd: UK
Auto: Rapid 1.2 SE-L 110KM
Mii FR-line 1.0 75KM

Postprzez czarmi » 8 mar 2015, 19:57

Ja właśnie wybrałem trochę inną drogę montażu wideorejestratora, ze względu na obawę w kwestii gwarancji auta.
Zamontowałem go już jakiś czas temu, przedstawiając sposób montażu w swoim wątku dot. mojej M3.
Mio MiVue 528.
Kierowałem się sposobem wcześniejszego montażu rejestratora przez kolegę KMBak w swojej M3.
Dokupiłem 2m przedłużacz gniazda zapalniczki i po połączeniu z 2 m oryginalnym przewodem z końcówką do gniazda zapalniczki, puściłem kabel pod podsufitką i między plastikami przedniego słupka A, dalej pod uszczelką w otworze na przednie drzwi, pod plastykiem w dolnej ich części, a następnie pod tylną częścią fotela pasażera, gdzie połączony jest oryginalny kabel z przedłużaczem gniazda zapalniczki. Stamtąd do podłokietnika, gdzie jest samo gniazdo zapalniczki. Pod fotelem pasażera, w miejscach w których uważałem za stosowne przyczepiłem zakupione wcześniej "przylepce pod nóżki meblowe", tak aby przewody będące na wierzchu, nie latały podczas jazdy.
Nic w aucie nie musiałem demontować, a wszystko jest leciutko wciśnięte pod wyżej opisaną podsufitkę oraz uszczelki.

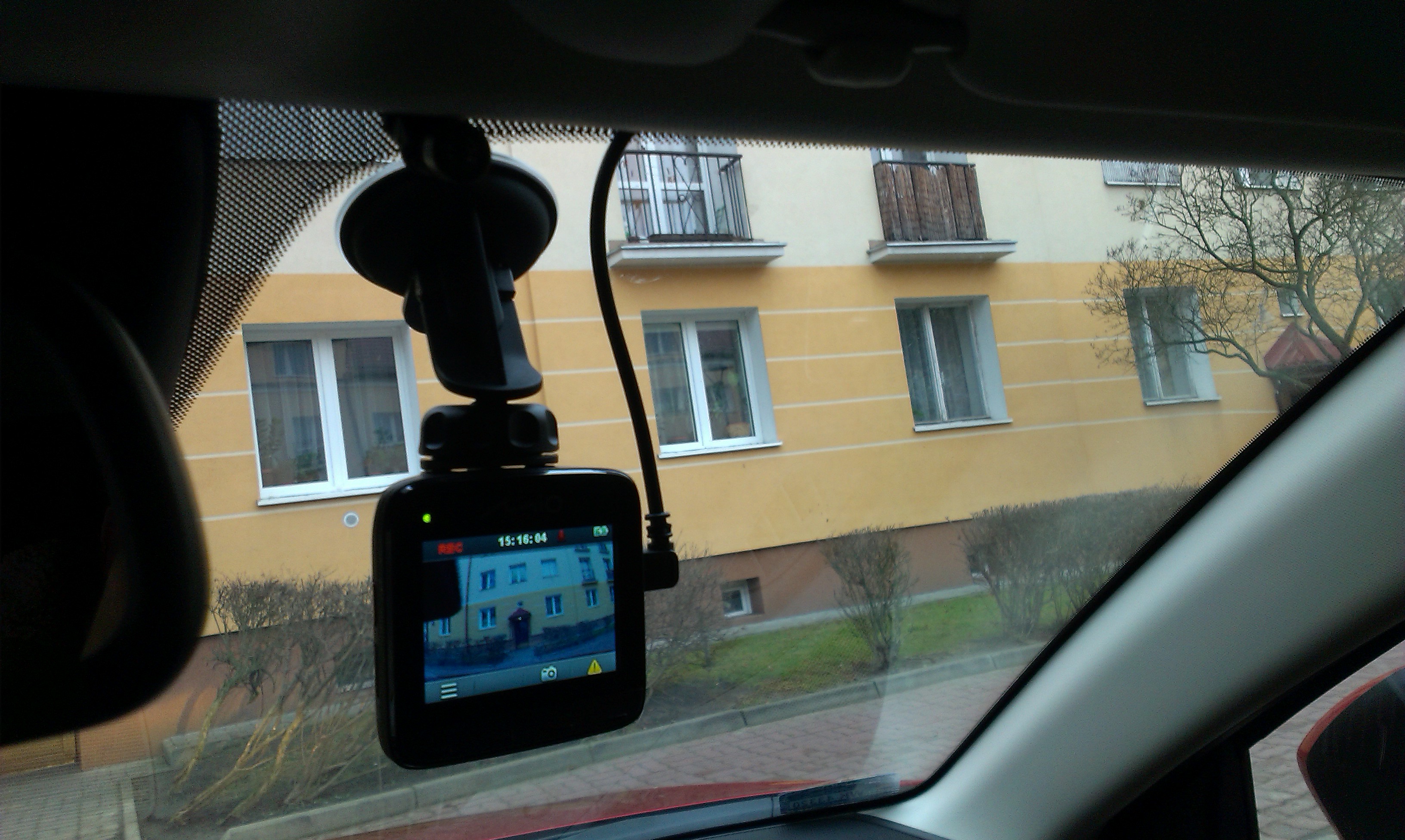

Wygląda to mniej więcej tak:[/quote]
Załączniki
Avatar użytkownika
Forumowicz

Od: 11 cze 2014, 21:04
Posty: 1410 (38/46)
Skąd: Warszawa
Auto: Mazda 3 BM, 120KM 6MT, SD SkyEnergy, soul red 14'
była ...

Postprzez Wojtek » 8 mar 2015, 20:29

No proszę :)
Czyli można <jupi>
dzięki <spoko>
Skoda Rapid Obrazek , Mii FR-line 1.0 Obrazek
byly: Mazda 323 BG, Tribute, M6 GG, M5 CR i M2 DE, SEAT Mii SE 1.0, Seat Toledo NH S 1.2
Avatar użytkownika
Zarząd – Członek Zarządu

Od: 21 gru 2013, 12:44
Posty: 17490 (109/470)
Skąd: UK
Auto: Rapid 1.2 SE-L 110KM
Mii FR-line 1.0 75KM
