Mod – wbudowany pilot do bramy

Dział przeznaczony do rozwiązywania wszelkich problemów dotyczących wyposażenia i karoserii. Nie zawiera elementów przenoszenia napędu.

Postprzez child » 7 lip 2019, 19:54

Wprowadzenie:

Zrobiłem tego moda, ponieważ wkurzała mnie konieczność wyciągania kluczyków z kieszeni w trakcie siedzenia za kierownicą celem otworzenia bramy. Przy wykonywaniu tej czynności (o ile nie pamiętałem wcześniej, żeby kluczyków po prostu do kieszenie nie wkładać) zdarzyło mi się kilka razy wrzucić kluczyki do szczeliny między fotelem a środkową konsolą. Mając do wyboru częstowanie kluczyków (i samochodu) ciepłymi słowami przy próbach wyciągania ich ze szczeliny (co nie jest łatwe, jak się ma duże dłonie) albo permanentne rozwiązanie problemu – wybrałem to drugie. Może komuś to się przyda, może nie, ale skoro przez to przebrnąłem i zrobiłem zdjęcia, to wrzucam.

W moim przypadku szczęśliwy zbieg okoliczności spowodował, że mogłem użyć przycisku bez straty jakiejkolwiek funkcjonalności. Istnieją przynajmniej 2 rodzaje paneli z przyciskami (zdjęcia poniżej):

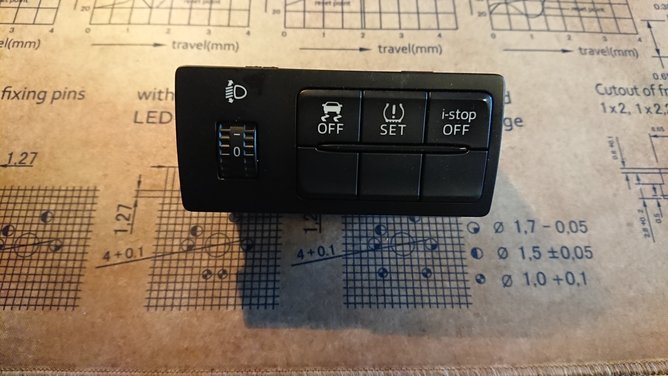

Wersja A

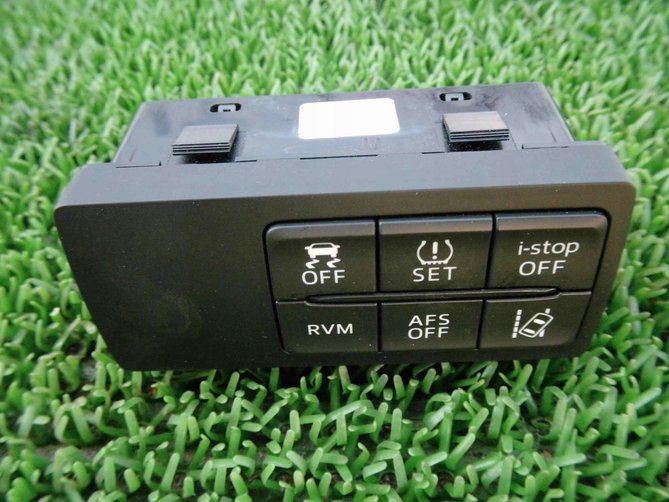

Wersja B


Wersja A się nie nadaje, ponieważ pokrętło do regulacji wysokości świateł zabiera praktycznie całe miejsce w środku, więc nie ma gdzie umieścić pilota do bramy. Wersja B ma wszystkie przyciski wykorzystane, więc też jest słabo. Ale akurat u mnie – ponieważ mam wersję SkyMotion (czyli z wersją A), ale zmieniałem światła na ksenonowe (więc mam ALS i nie potrzebuję regulacji wysokości świateł) – dało się wykorzystać wersję B i użyć przycisku z dolnego rzędu, ponieważ i tak nie mam bajerów, którymi one sterują. Alternatywnie można byłoby wyciąć dziurę w plastiku po lewej stronie (wersja B) albo pobawić się cięciem plastików w środku pod zaślepkami przycisków w dolnym rzędzie (wersja A).

Mam mechanizm sterowania bramy FAAC 740 i piloty FAAC Genius FIX2. Do wykonania moda potrzebowałem następujących rzeczy:

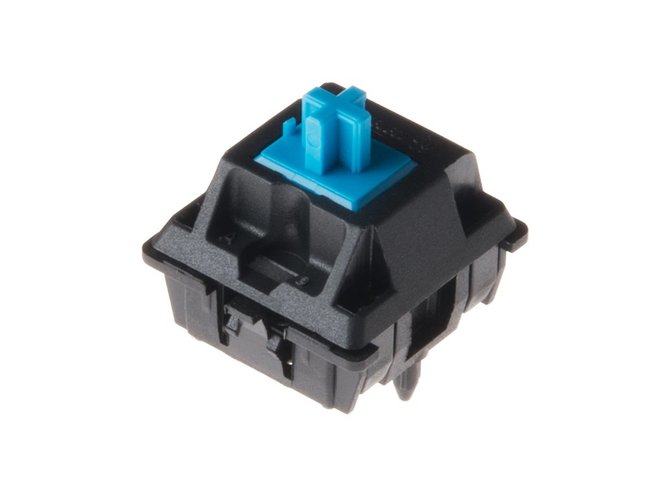

Switch typu Cherry MX (z klawiatury mechanicznej)

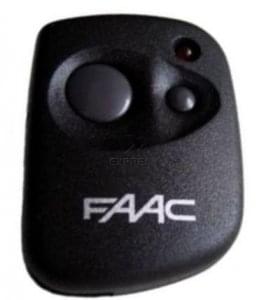

Pilot FAAC Genius FIX2

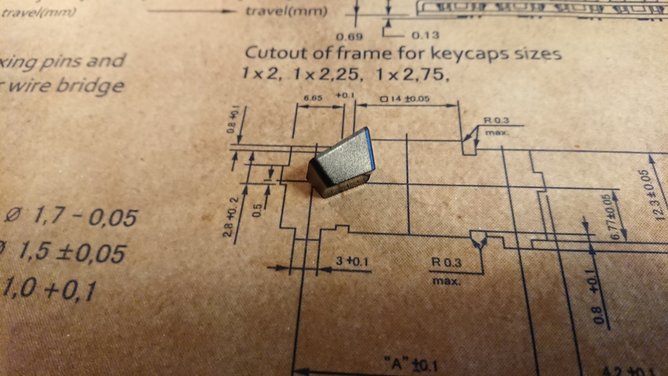

Klawisz z klawiatury mechanicznej


Wyciągnąłem jeden z przycisków i umieściłem zamiast niego switch (docelowo będzie na dole, nie tak jak na zdjęciu). Szczęśliwym zbiegiem okoliczności otwór przycisku jest dokładnie takiej wielkości, że switch się w nim mieści i nie wypada. Wychodzi dość łatwo, więc być może w przyszłości lekko go przykleję, ale na razie nie miałem problemu z wypadaniem w trakcie jazdy.

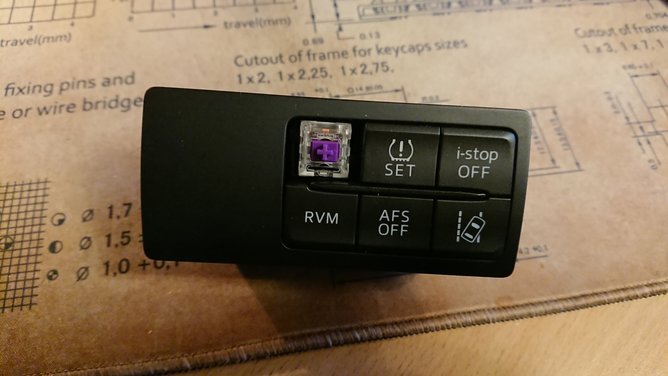

Switch na (niewłaściwym) miejscu


Klawisz musiałem lekko przyszlifować na dolnych krawędziach, bo haczył o obudowę

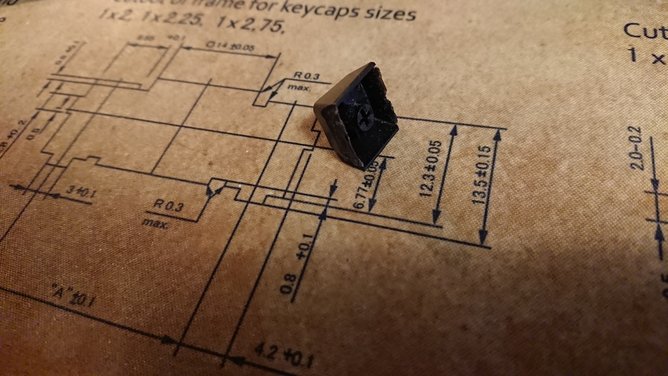

Klawisz przycięty


Następnie założyłem klawisz na switch i uzyskałem docelowy wygląd

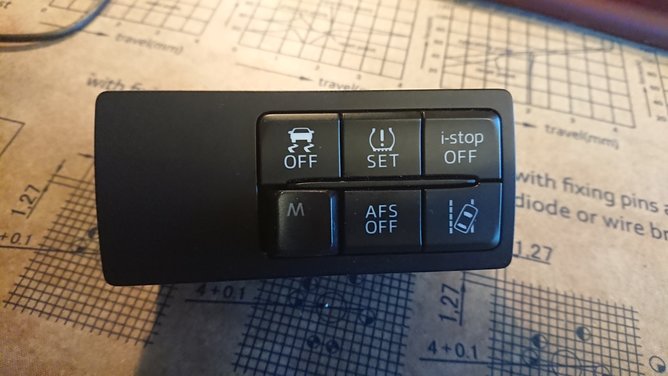

Klawisz na (właściwym) miejscu


Wyciągnąłem switch i przylutowałem do niego przewody

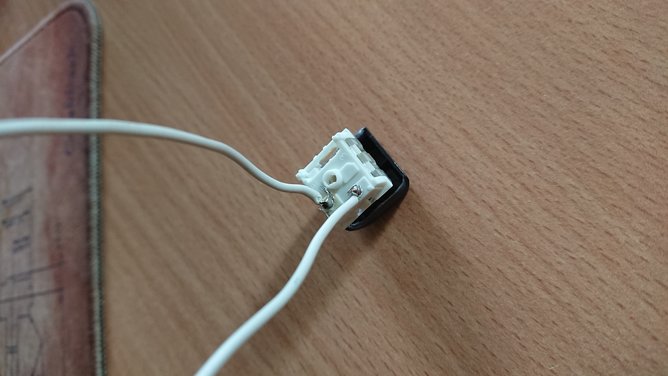

Switch z kablami


Z drugiej strony przylutowałem je do pilota (do styków przycisku otwierającego bramę – przycisk zostawiłem na miejscu). Na zdjęciu jeszcze z baterią do testów:
Pilot z baterią


Potem przylutowałem kolejną parę przewodów do styków, które normalnie łączyły się z baterią, a z drugiej strony do płytki obsługującej wszystkie przyciski:

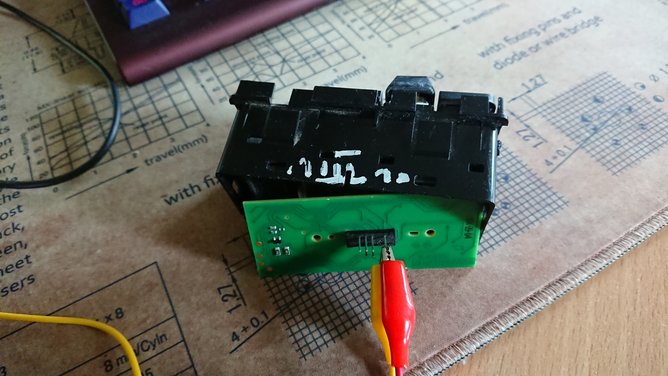

Płytka z kablami


Z drugiej strony podpiąłem zasilacz i przetestowałem całość:
Podłączony zasilacz


Teoretycznie teraz wystarczyło złożyć całość i włożyć na miejsce. Niestety pojawiło się kilka problemów:
* bardzo trudno upchnąć kable podłączone do płytki, bo w części z przyciskami jest bardzo mało miejsca
* okazało się, że rozpiska pinów, którą posiadałem, jest błędna – po podłączeniu
całości w samochodzie pilot nie działał (oczywiście mogłem szukać po kolei, ale ze względu na inne problemy zrezygnowałem z tego pomysłu)
* pilot podłączony do instalacji samochodu w tym miejscu działałby tylko przy
włączonym zapłonie

Dlatego też postanowiłem rozwiązać te wszystkie trudności za jednym zamachem i podłączyłem z powrotem baterię. Sam pilot ledwie mieścił się na wysokość:

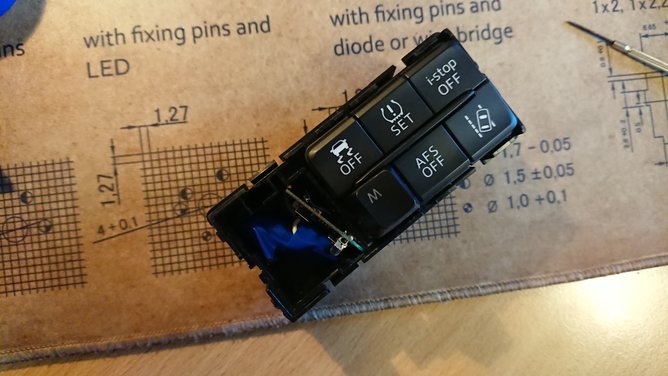

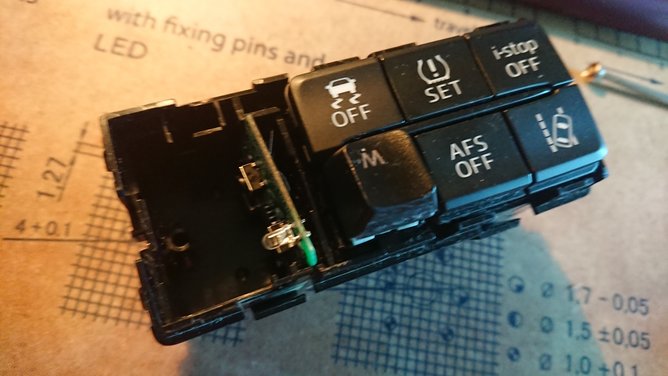

Pilot w obudowie


Więc zamiast podłączać baterię do oryginalnych uchwytów przylutowałem ją kablami, zabezpieczyłem taśmą izolacyjną i umieściłem w środku:

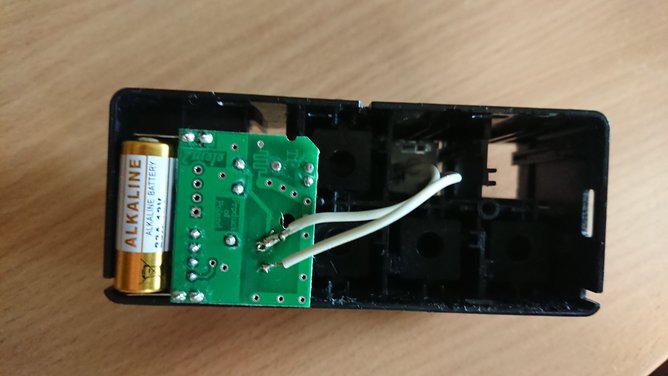

Bateria w obudowie


Całość po włożeniu do samochodu wygląda tak:

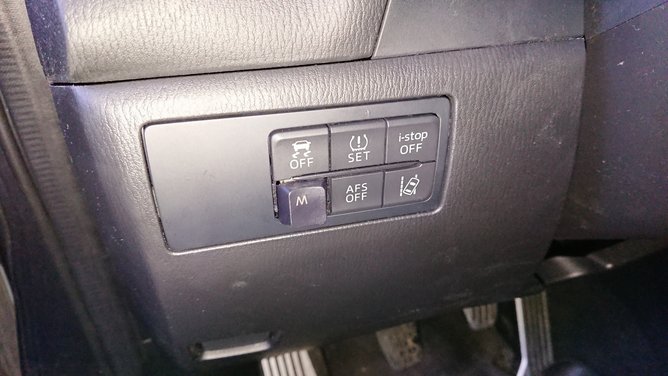

Po zamontowaniu w samochodzie


Może estetycznie to nie powala, ale ergonomia wymagała, żeby ten przycisk (często używany w porównaniu do pozostałych) było łatwo odróżnić od innych. Od czasu zrobienia zdjęć zmieniłem przycisk na taki:

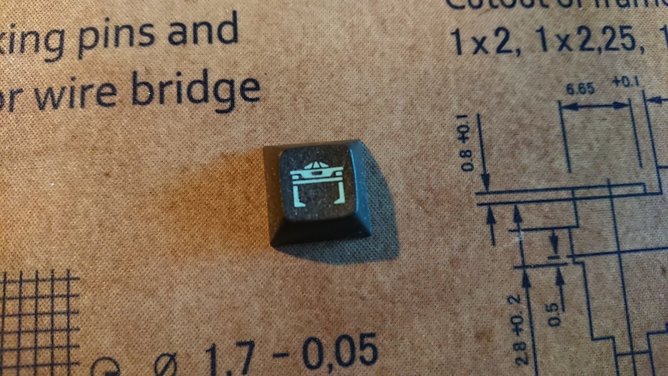

Klawisz z "bramą"

Był to obrazek najbardziej zbliżony wyglądem do bramy :)

Jeszcze kwestia baterii – wprawdzie teoretycznie trzeba ją będzie wymienić, ale taka operacja zajmnie góra 30 minut (głównie rozbierania i rozkręcania). A dotychczasowe obserwacje wskazują, że bateria wyczerpie się, kiedy Mazda będzie już rdzewiała na szrocie :)

Wszystko działa bardzo ładnie – jedyna wada to taka, że zasięg pilota jest znacznie niższy od trzymanego w ręce – pewnie ze względu na ilość metalu, przez jaką przechodzi sygnał.
Obrazek
Avatar użytkownika
Forumowicz

Od: 9 gru 2013, 19:27
Posty: 1820 (56/126)
Skąd: Brzezina
Auto: ND '18
b: NB '00
b: BM '13
b: EC '97
b: BK '07

Postprzez andrep » 8 lip 2019, 13:14

Podziwiam zapał i chęci :) bo roboty trochę było, jeśli chodzi o modyfikację wygląda całkiem <ok> <spoko> no i jaka wygoda :)

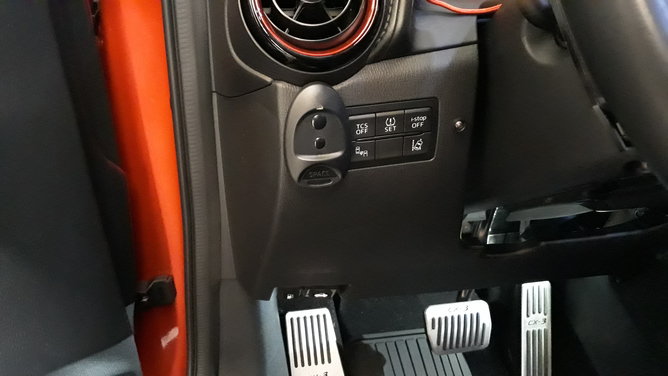

Ja poszedłem na łatwiznę i przykleiłem pilota na taśmie dwustronnej , po pierwsze używam do otwarcia dwóch guzików (szlaban wjazd na teren i brama garażu) a zaślepkę mam tylko jedną wolną :(
Pozdrawiam
Załączniki
Mazda CX3 AWD Obrazek
Avatar użytkownika
Forumowicz

Od: 26 sty 2016, 17:58
Posty: 2521 (79/177)
Skąd: Kraków
Auto: Była/jest...
Mazda CX3 2016,Soul Red, AWD 2.0 154 KM AT,Sky Passion+Pakiet Saffety
Jest
BMW i3 "elektrowóz"2018 (XII) 170KM

Postprzez adam_we » 12 lip 2019, 08:54

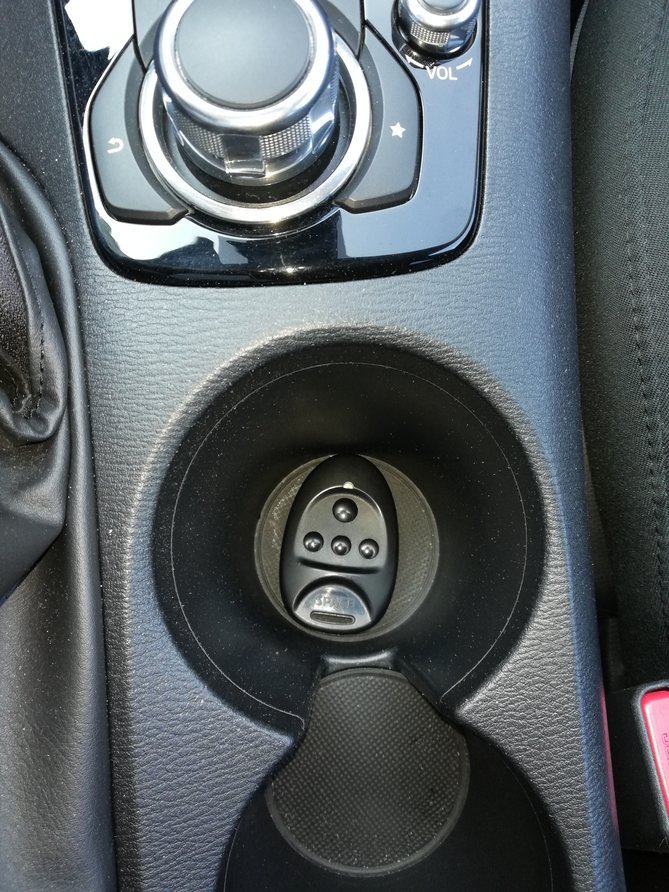

Ja też zrobiłem moda z pilotem. Sprawdza się świetnie <rotfl> :D
