Diagnostyka silnika Mazda użyciu programu FORScan i ELM327
Fotorelację wykonałem w trakcie odczytu kodów błędów DTC (Diagnostic Trouble Codes) z silnika samochodu Mazda 323F BA z silnikiem Z5 1,5l (1998r.) przy użyciu programu FORScan zgodnie z procedurą opisaną na stronie programu http://forscan.org/howto.html#ht2 . Samochód wyposażony jest w nowszy PCM i podczas odczytywania błędów metodą na tzw. "spinacz" błędy podawane są w formie czterocyfrowych kodów zgodnych z formatem ODB II. Może ktoś sprawdzi czy ta metoda zadziała również w przypadku dwucyfrowych kodów i podzieli się doświadczeniem na forum.
Korzystanie z tej metody wymaga zakupu interfejsu diagnostycznego. Ja skorzystałem z taniego "chińskiego zamiennika" interfejsu diagnostycznego ELM327 w wersji 1.5 Bluetooth łatwo dostępnego na popularnych portalach aukcyjnych.

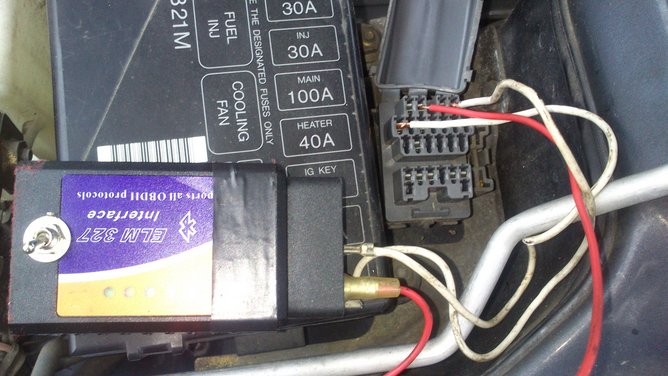

Do podłączenia interfejsu do samochodu wyposażonego w 17 pinowe złączę diagnostyczne potrzebne są trzy przewody:
od GND do pinów 4,5(masa)
od B+ do pinu 16(zasilanie)
od MEN do pinu 7 (linia K ISO9141-2).
Z informacji zamieszonych na stronie autorów programu wynika że taka konfiguracja połączeń zadziała z większością samochodów Mazda wyposażonymi w złącze DLC.
Z odmiennego sposobu komunikacji korzysta np. Mazda 626 GF w wersji przed faceliftingiem. W tym przypadku potrzebne są cztery przewody. Dwa wykorzystywane są do zasilania interfejsu, a druga para do komunikacji poprzez protokół J1850 (piny 2 i 10 interfejsu ELM 327).
Po włączeniu zapłonu powinna zaświecić się dioda sygnalizująca prawidłowe zasilanie interfejsu ELM 327. Jeżeli urządzenie jest prawidłowo zasilone możemy przystąpić do instalacji interfejsu w systemie. Niezależnie czy posiadamy interfejs wyposażony w złącze USB, czy tak jak ma to miejsce w moim przypadku interfejs Bluetooth należy prawidłowo przyporządkować mu odpowiedni identyfikator portu szeregowego.
Kolejną czynnością jest instalacja programu FORScan, proces jest bardzo intuicyjny i nie będę go szczegółowo opisywał, a następnie konfiguracja programu która sprowadza się do wybrania języka interfejsu oraz wskazania identyfikatora portu szeregowego na którym pracuje interfejs.
Następnie z pierwszego modułu aplikacji "Informacje o interfejsie i pojeździe" klikamy na ikonkę "Połącz z pojazdem". Gdy komunikacja zostanie nawiązana prawidłowo, zostanie nam zaproponowana nowa nazwa profilu dla diagnozowanego modelu.

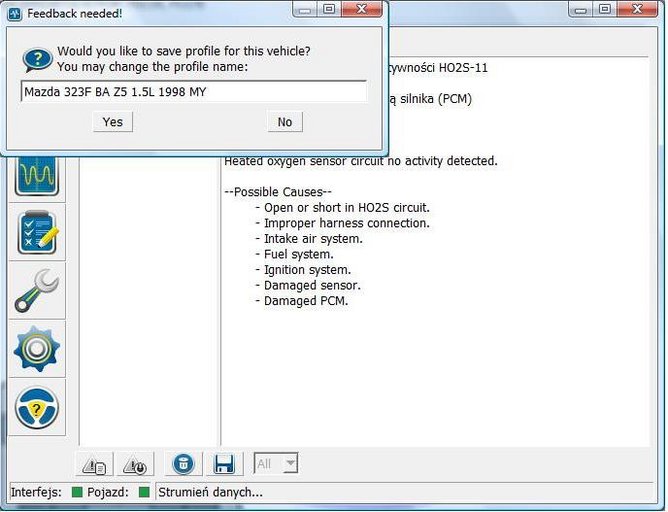

Przy połączeniu program próbuje nawiązać komunikacje z modułami samochodu a następnie dokonuje odczytu zarejestrowanych błędów. W zakładce konfiguracja możemy sprawdzić drogę i rodzaj komunikacji użytej do transmisji, oraz podejrzeć parametry diagnozowanego pojazdu.

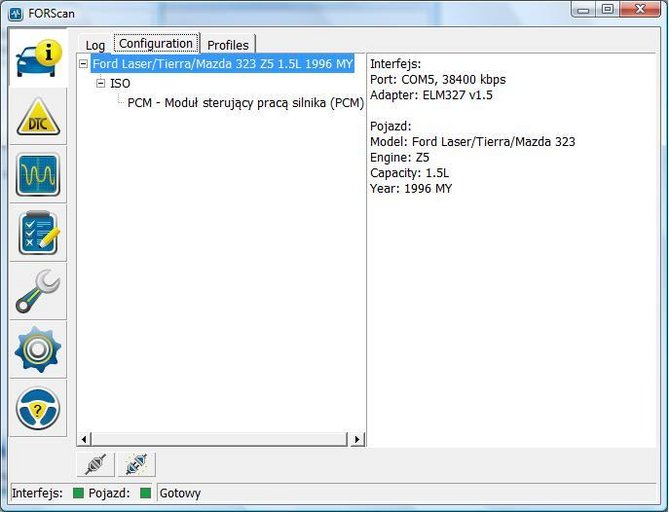

Jak widać komunikacja z samochodem Mazda 323F z silnikiem Z5 odbywa się z użyciem protokołu ISO przez interfejs ELM327 v.1.5 podłączony do COM5 komputera.
Aby dokonać przeglądu odczytanych błędów wybieramy moduł DTC "Odczyt kodów usterek".

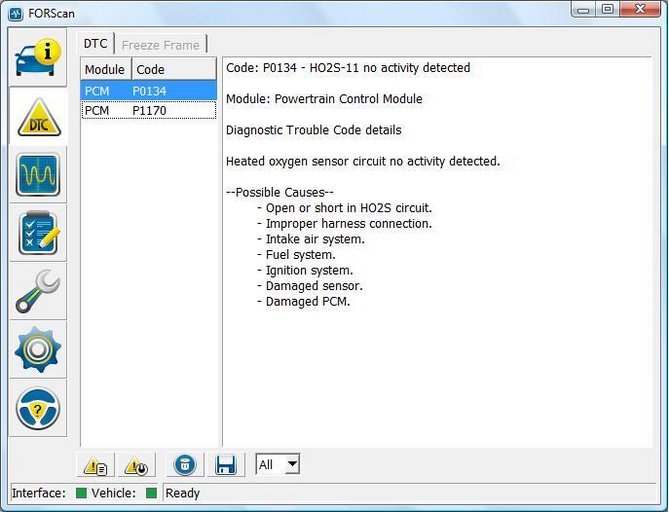

Jak widać w module sterowania silnika PCM zostały zarejestrowane dwa błędy sugerujące uszkodzenie sondy lambda, a dokładnie uszkodzenie w obwodzie zasilania podgrzewacza sondy. W dolnej cześć okna umieszczone zostały dwie ikony oznaczone wykrzyknikiem. Pierwsza umożliwia nam ponowny odczyt zarejestrowanych błędów, druga natomiast umożliwia nam ich wykasowanie po wykonanej naprawie.
Trzeci w kolejności moduł "oscyloskop" pozwala nam na podglądanie w czasie rzeczywistym niektórych parametrów i informacji zarejestrowanych przez sądy oraz czujniki w formie "tablicy rozdzielczej", wykresów lub prostej tabeli.
Również informacja pochodzące bezpośrednio z czujników może być pomocna w diagnozowaniu nieprawidłowości działania silnika.
Z uwagi na ograniczony czas nie udało mi się sprawdzić wszystkich możliwości aplikacji w połączeniu z Mazdą, ale mam nadzieje że wykonana przeze mnie fotorelacja pomoże zaawansowanym użytkownikom, a mniej zaawansowanych zachęci do samodzielnego zagłębienia tematu.
Będę również wdzięczny za informację o udanych lub mniej udanych próbach z innymi modelami.
Korzystanie z tej metody wymaga zakupu interfejsu diagnostycznego. Ja skorzystałem z taniego "chińskiego zamiennika" interfejsu diagnostycznego ELM327 w wersji 1.5 Bluetooth łatwo dostępnego na popularnych portalach aukcyjnych.
Do podłączenia interfejsu do samochodu wyposażonego w 17 pinowe złączę diagnostyczne potrzebne są trzy przewody:
od GND do pinów 4,5(masa)
od B+ do pinu 16(zasilanie)
od MEN do pinu 7 (linia K ISO9141-2).
Z informacji zamieszonych na stronie autorów programu wynika że taka konfiguracja połączeń zadziała z większością samochodów Mazda wyposażonymi w złącze DLC.
Z odmiennego sposobu komunikacji korzysta np. Mazda 626 GF w wersji przed faceliftingiem. W tym przypadku potrzebne są cztery przewody. Dwa wykorzystywane są do zasilania interfejsu, a druga para do komunikacji poprzez protokół J1850 (piny 2 i 10 interfejsu ELM 327).
Po włączeniu zapłonu powinna zaświecić się dioda sygnalizująca prawidłowe zasilanie interfejsu ELM 327. Jeżeli urządzenie jest prawidłowo zasilone możemy przystąpić do instalacji interfejsu w systemie. Niezależnie czy posiadamy interfejs wyposażony w złącze USB, czy tak jak ma to miejsce w moim przypadku interfejs Bluetooth należy prawidłowo przyporządkować mu odpowiedni identyfikator portu szeregowego.
Kolejną czynnością jest instalacja programu FORScan, proces jest bardzo intuicyjny i nie będę go szczegółowo opisywał, a następnie konfiguracja programu która sprowadza się do wybrania języka interfejsu oraz wskazania identyfikatora portu szeregowego na którym pracuje interfejs.
Następnie z pierwszego modułu aplikacji "Informacje o interfejsie i pojeździe" klikamy na ikonkę "Połącz z pojazdem". Gdy komunikacja zostanie nawiązana prawidłowo, zostanie nam zaproponowana nowa nazwa profilu dla diagnozowanego modelu.
Przy połączeniu program próbuje nawiązać komunikacje z modułami samochodu a następnie dokonuje odczytu zarejestrowanych błędów. W zakładce konfiguracja możemy sprawdzić drogę i rodzaj komunikacji użytej do transmisji, oraz podejrzeć parametry diagnozowanego pojazdu.
Jak widać komunikacja z samochodem Mazda 323F z silnikiem Z5 odbywa się z użyciem protokołu ISO przez interfejs ELM327 v.1.5 podłączony do COM5 komputera.
Aby dokonać przeglądu odczytanych błędów wybieramy moduł DTC "Odczyt kodów usterek".
Jak widać w module sterowania silnika PCM zostały zarejestrowane dwa błędy sugerujące uszkodzenie sondy lambda, a dokładnie uszkodzenie w obwodzie zasilania podgrzewacza sondy. W dolnej cześć okna umieszczone zostały dwie ikony oznaczone wykrzyknikiem. Pierwsza umożliwia nam ponowny odczyt zarejestrowanych błędów, druga natomiast umożliwia nam ich wykasowanie po wykonanej naprawie.
Trzeci w kolejności moduł "oscyloskop" pozwala nam na podglądanie w czasie rzeczywistym niektórych parametrów i informacji zarejestrowanych przez sądy oraz czujniki w formie "tablicy rozdzielczej", wykresów lub prostej tabeli.
Również informacja pochodzące bezpośrednio z czujników może być pomocna w diagnozowaniu nieprawidłowości działania silnika.
Z uwagi na ograniczony czas nie udało mi się sprawdzić wszystkich możliwości aplikacji w połączeniu z Mazdą, ale mam nadzieje że wykonana przeze mnie fotorelacja pomoże zaawansowanym użytkownikom, a mniej zaawansowanych zachęci do samodzielnego zagłębienia tematu.
Będę również wdzięczny za informację o udanych lub mniej udanych próbach z innymi modelami.
flywin napisał(a):(...)
tylko zastanawia mnie czemu do MEN a nie do FEN?
i jak się to ma do aut po lifcie gdzie sa kody 4 cyfrowe
można by podpiąć też ABS, poduchy
Wygląda na to że MEN jest szyną danych zgodną z linią K ISO 9141-2. Nie wiem czy moduły ABS i poduszek mają też taką szynę.
Tak jak napisałem, 4 cyfrowe kody sprawdziłem, jak ktoś ma możliwość proszę o sprawdzenie aut przed liftem z dwucyfrowymi kodami.
krystian77 napisał(a):Będę również wdzięczny za informację o udanych lub mniej udanych próbach z innymi modelami.
Sprawdziłem działanie FORScan-a w Maździe 323 BJ 2001 r 1.6 ZM i działa rewalacyjnie
323 BJ 1.6 ZM
- Od: 27 wrz 2010, 17:58
- Posty: 210 (21/5)
- Auto: Mazda 3 BK
Mazda 323f 96r przed liftem, silnik z5 kody dwucyfrowe, program działa dobrze w przypadku odczytu kodów błędów, odczytu parametrów w czasie rzeczywistym nie dokonałem bo po odpaleniu silnika zawiesza mi się program, bez odpalania podgląd jest. Będę próbował z innym kablem jeszcze. Wreszcie jest program do diagnostyki mazdy
edit: po zainstalowaniu zaktualizowanego programu ze stronki livedata działa jak należy.
edit: po zainstalowaniu zaktualizowanego programu ze stronki livedata działa jak należy.
- Od: 30 kwi 2008, 20:20
- Posty: 199
- Skąd: Zamość
- Auto: Mazda 6 gg 2.3 lpg
Mozesz machnac jakiegos screena ? Ktora masz wersje ? U mnie wlasnie wieszalo sie albo wyswietlalo dane z kosmosu.
-
Przemek323c
U mnie nie dziala, nie ma polaczenia z ECU, sam modul bluetooth dziala tylko nie widzi ecu, podlaczylem pod ten pin 7 do MEN , Madzia 323f 1.5 z5 z 95' a jezeli chodzi o ten drugi wariant to te piny 2 i 10 to gdzie to wpiac do gniazda w aucie... oto moje gniazdo...
- Od: 29 lis 2013, 21:11
- Posty: 7
- Auto: Mazda 3 1.6 90th 2010'

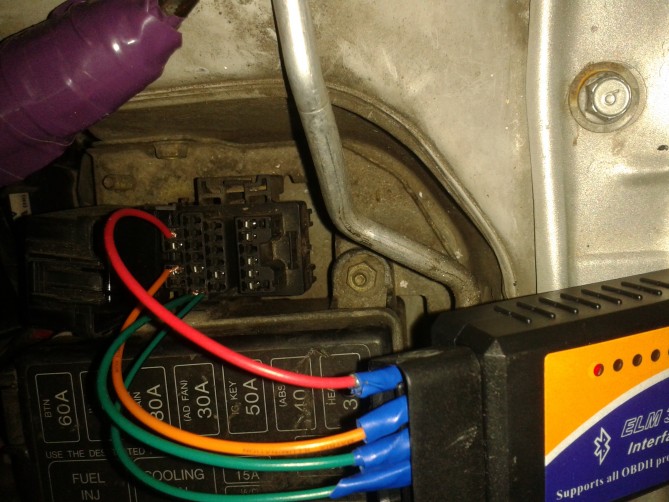

Madik napisał(a):..., Madzia 323f 1.5 z5 z 95' a jezeli chodzi o ten drugi wariant to te piny 2 i 10 to gdzie to wpiac do gniazda w aucie... oto moje gniazdo...
Pod dwa piny znajdujące się na twoim zdjęciu u góry, na prawo od zasilania (B+). Na stronie producenta programu jest instrukcja gdzie podłączyć http://forscan.org/howto.html#ht2
Tylko u Ciebie jest jeden pin więcej niż ja ale i tak brakuje tego drugiego, więc raczej nic z tego.
Musi dzialac na pinie men. Swoja droga warto dopracowac temat i dac jako przyklejony bo w ogole wywraca to do gory nogami dotychczasowa wiedze o diagnostyce komputerowej BA.
-
Przemek323c
U mnie w BA z Z5 tez zagadało jeszcze w miarę możliwości będę testował na samochodach kumpli z Grupy Małopolskiej szkoda ze nie bangla z modułem ABS'u i poduszkami bo byłoby jeszcze bardziej na dopasie ale od tego znalazłem inny program który zwie sie CASCADE i obsługuje bardzo duzo samochodów bo to emulator oprogramowania z ręcznego skanera typu CarmanScan i działa to naprawde sprawnie bo dziś przeprowadziłem testy na nim i programiku FORScan gdyby ktoś chciał mam działającą wersje info na PW






- Od: 22 maja 2010, 12:43
- Posty: 1021 (0/14)
- Skąd: Bochnia / Kraków
- Auto: 323F BA / Z5 '97 + BRC SeQuent MY10 & Triumph Speed Triple 955i SE
Próbowałeś tego morze na xedosie v6
Dopisano 8 gru 2013, 08:07:
Jak patrzyłem w opisie to podobno obsługuje K series
Dopisano 8 gru 2013, 08:08:
Próbowałeś tego morze na xedosie v6
Dopisano 8 gru 2013, 08:09:
Próbowałeś tego morze na xedosie v6
Dopisano 8 gru 2013, 08:07:
Jak patrzyłem w opisie to podobno obsługuje K series
Dopisano 8 gru 2013, 08:08:
Próbowałeś tego morze na xedosie v6
Dopisano 8 gru 2013, 08:09:
Próbowałeś tego morze na xedosie v6
panowie sprawdzałem działa jak i przed i po Lifcie
pytanie do was jak podłączaliście Masę tak jak kolega w pierwszym poście (2 piny) czy tak jak piszę na stronie ForScan How To?
jedyny mankament jak się połączy i odpali się auto to potrafi rozłączyć.
pytanie do was jak podłączaliście Masę tak jak kolega w pierwszym poście (2 piny) czy tak jak piszę na stronie ForScan How To?
jedyny mankament jak się połączy i odpali się auto to potrafi rozłączyć.
flywin napisał(a):pytanie do was jak podłączaliście Masę tak jak kolega w pierwszym poście (2 piny) czy tak jak piszę na stronie ForScan How To?

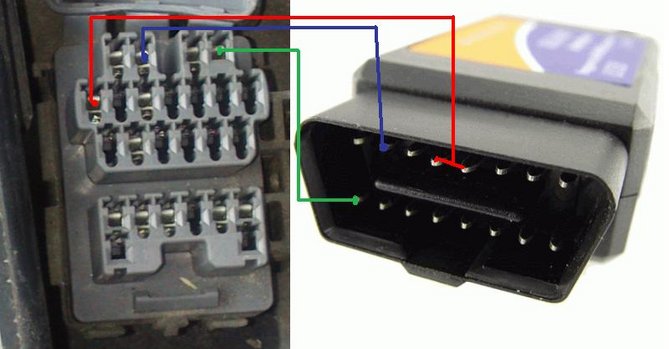

To połączenie na schemacie to jedynie moja sugestia. Ja podłączyłem oba piny bo było mi tak wygodniej,a i tak w moim ELM327 oba piny są wewnętrznie zwarte.
Madik napisał(a):U mnie nie dziala, nie ma polaczenia z ECU, sam modul bluetooth dziala tylko nie widzi ecu, podlaczylem pod ten pin 7 do MEN , Madzia 323f 1.5 z5 z 95' a jezeli chodzi o ten drugi wariant to te piny 2 i 10 to gdzie to wpiac do gniazda w aucie... oto moje gniazdo...
Wg zdjęcia Twoje gniazdo diagnostyczne zawiera pin (MEN) do komunikacji w standardzie ISO9141jaki i również pin do komunikacji w standardzie J1850PWM (Bus + line).Nie spotkałem się wcześniej z takim rozkładem pinów, gdyż te ,które widziałem miały piny tylko ISO lub tylko J1850PWM .
323 BJ 1.6 ZM
- Od: 27 wrz 2010, 17:58
- Posty: 210 (21/5)
- Auto: Mazda 3 BK
na spocie z JDM Podhale sprawdzałem FORScanem Mazdę 323F BJ z silnikiem RF2A i tez zabanglał od razu ale tak jak u mnie wykryło tylko sterownik silnika ale poprawnie gada z samochodem wykrywa go jako Primacy Diesel ale to nie rzutuje na odczyty
Edit:
Wczoraj testowałem 323GS z rynku amerykańskiego lecz nie udało się nawiązać połączenia ani FORScanem ani CASCADE ale być może przyczyna jest bardziej po stronie jakiejś awarii bo ponoć w warsztacie tez udało się tylko raz podłączyć diagnostykę i więcej już nie chciała gadać. Jak będę podpinał coś jeszcze to się dopisze![krzywy :]](./images/smilies/krzywy.gif)
Edit:
w ostatni czwartek miałem kolejną turę odczytów i tak 626 GW z silnikiem w Diesleu RF4F z 2001 i odczyt przebiegł pomyślnie a w samochodzie da się odczytać moduł PCM i ABS. A drugi pacjent to 323 BG w sedanie z silnikiem B6 1.6 ale tego udało się sparzyć przez CASCADE i odczytało błędy po chwili namysłu
Edit:
do podłączonych Madzi dołączyły 3ki z silnikiem 1.6 Y6 oraz z 2.0 LF, a 626 w wersji 2.0 FS i wszystko gada, w modelach po lifcie (626) wykrywany jest moduł ABS więc można diagnozować który czujnik jest padnięty![krzywy :]](./images/smilies/krzywy.gif)
Edit:
Wczoraj testowałem 323GS z rynku amerykańskiego lecz nie udało się nawiązać połączenia ani FORScanem ani CASCADE ale być może przyczyna jest bardziej po stronie jakiejś awarii bo ponoć w warsztacie tez udało się tylko raz podłączyć diagnostykę i więcej już nie chciała gadać. Jak będę podpinał coś jeszcze to się dopisze
![krzywy :]](./images/smilies/krzywy.gif)
Edit:
w ostatni czwartek miałem kolejną turę odczytów i tak 626 GW z silnikiem w Diesleu RF4F z 2001 i odczyt przebiegł pomyślnie a w samochodzie da się odczytać moduł PCM i ABS. A drugi pacjent to 323 BG w sedanie z silnikiem B6 1.6 ale tego udało się sparzyć przez CASCADE i odczytało błędy po chwili namysłu
Edit:
do podłączonych Madzi dołączyły 3ki z silnikiem 1.6 Y6 oraz z 2.0 LF, a 626 w wersji 2.0 FS i wszystko gada, w modelach po lifcie (626) wykrywany jest moduł ABS więc można diagnozować który czujnik jest padnięty
![krzywy :]](./images/smilies/krzywy.gif)
Ostatnio edytowano 14 lut 2014, 00:33 przez Garbage1989, łącznie edytowano 1 raz
- Od: 22 maja 2010, 12:43
- Posty: 1021 (0/14)
- Skąd: Bochnia / Kraków
- Auto: 323F BA / Z5 '97 + BRC SeQuent MY10 & Triumph Speed Triple 955i SE
Witam wszystkich. Zakupiłem ostatnio ELM 327 i mam mały problem. Mam Mazde 323f BA rok 1996 silnik 1,8 BP.Podłączyłem zgodnie z instrukcją którą znalazłem na forum viewtopic.php?f=116&t=161620. Po podłączeniu zapala sie czerwona kontrolka na interfejsie 2014-01-30 17.06.11.jpg i teraz pytanie:czy ona oznacza niepoprawność połączenia?? Próbowałem się połączyć przez BT ale niestety nie wykrywa żadnych urządzeń. Prosze o wyrozumiałość i w miarę możliwości o odpowiedź.
“Nadsterowność wzbudza strach w pasażerach. Podsterowność – w kierowcy”
- Od: 26 cze 2011, 11:40
- Posty: 6
- Skąd: Łask
- Auto: Mazda 323f BA 1.8 16V
Czerwona lampka oznacza tylko podłączenie zasilania do ELM'a
Aby go używać musisz w kompie sparować go (odszukać i połączyć via BT) oraz określić nr portu COM.
Odsyłam do dokładniejszej lektury wątku, do którego dołączę twój temat.
PS. Poczytaj też ten drugi temat o odczycie błędów
Aby go używać musisz w kompie sparować go (odszukać i połączyć via BT) oraz określić nr portu COM.
Odsyłam do dokładniejszej lektury wątku, do którego dołączę twój temat.
PS. Poczytaj też ten drugi temat o odczycie błędów
Ford C-MAX 1.6TDCi & AR 156 2.0TS & Honda Shadow VT1100 C3 Aero ’99
Były:
323F BA Z5 & Xedos 9 KL ’01
Honda Shadow VT1100C2 Sabre ’03
Honda Shadow VT500C '84
Były:
323F BA Z5 & Xedos 9 KL ’01
Honda Shadow VT1100C2 Sabre ’03
Honda Shadow VT500C '84
