Kupiłem takie oto radio do Mazdy 323f bj z 1999 roku.



Wcześniej miałem podłączonego Kenwood, te dwie kostki były podłączone do przewodu który kończył się jedną kostką która była podłączana do radia i wszystko grało.



A to jest kostka która była podłączona do zegarka



To jest tył radia



Z tego co widzę to chyba nie będą te kostki pasować do tego radia, zresztą w radio są dwa wejścia a kostek mam trzy.
Czy może mam dokupić odpowiednie dwie kostki i odpowiednio podłączyć przewody?
Może ktoś montował radio z po lifta, do przed lifta i umie podpowiedzieć?

Jeszcze jedno pytanie.
Co to za kostka (ta czarna) i do czego służy (lub powinna służyć)?
Wychodzi z wiązki tych dwu kostek i do niczego nie była podłączona.



Radio 2191 czyli Clarion. Jest z CD.
Radio fizycznie będe miał za około tydzień więc nic sprawdzić nie mogę.

Bardzo dziękuję za pomoc
Pozdrawiam

[xedos1972]

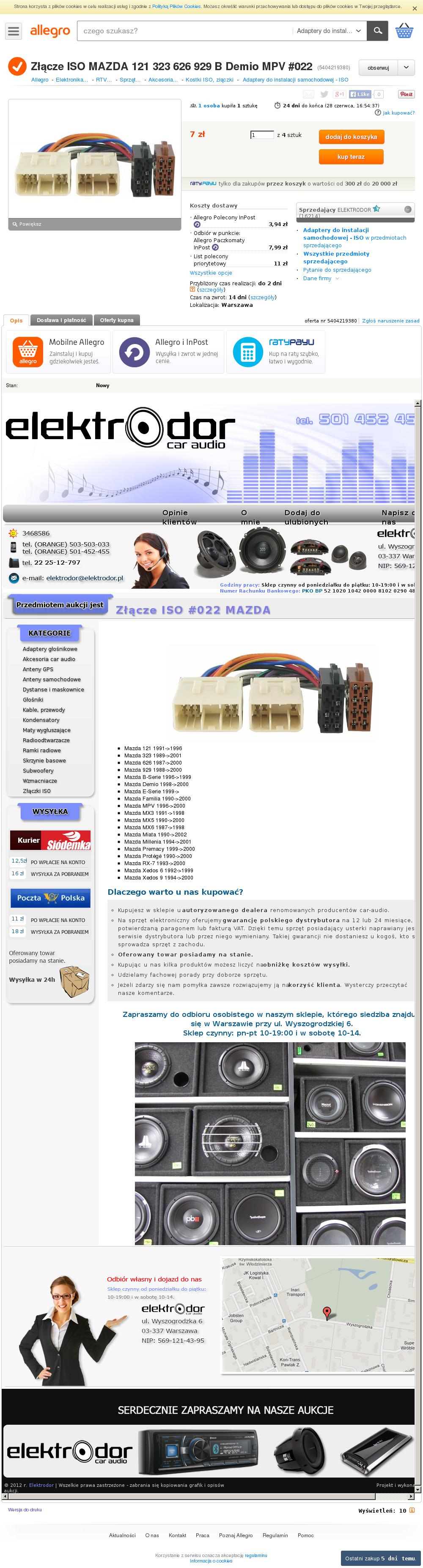

potrzebujesz adaptera ,gotowego z przejściem na iso na allegro nie znalazłem jest tylko do przedlifta ale jest jeden wtyk pasujący http://allegro.pl/samochodowe-zlacze-ad ... 33777.html

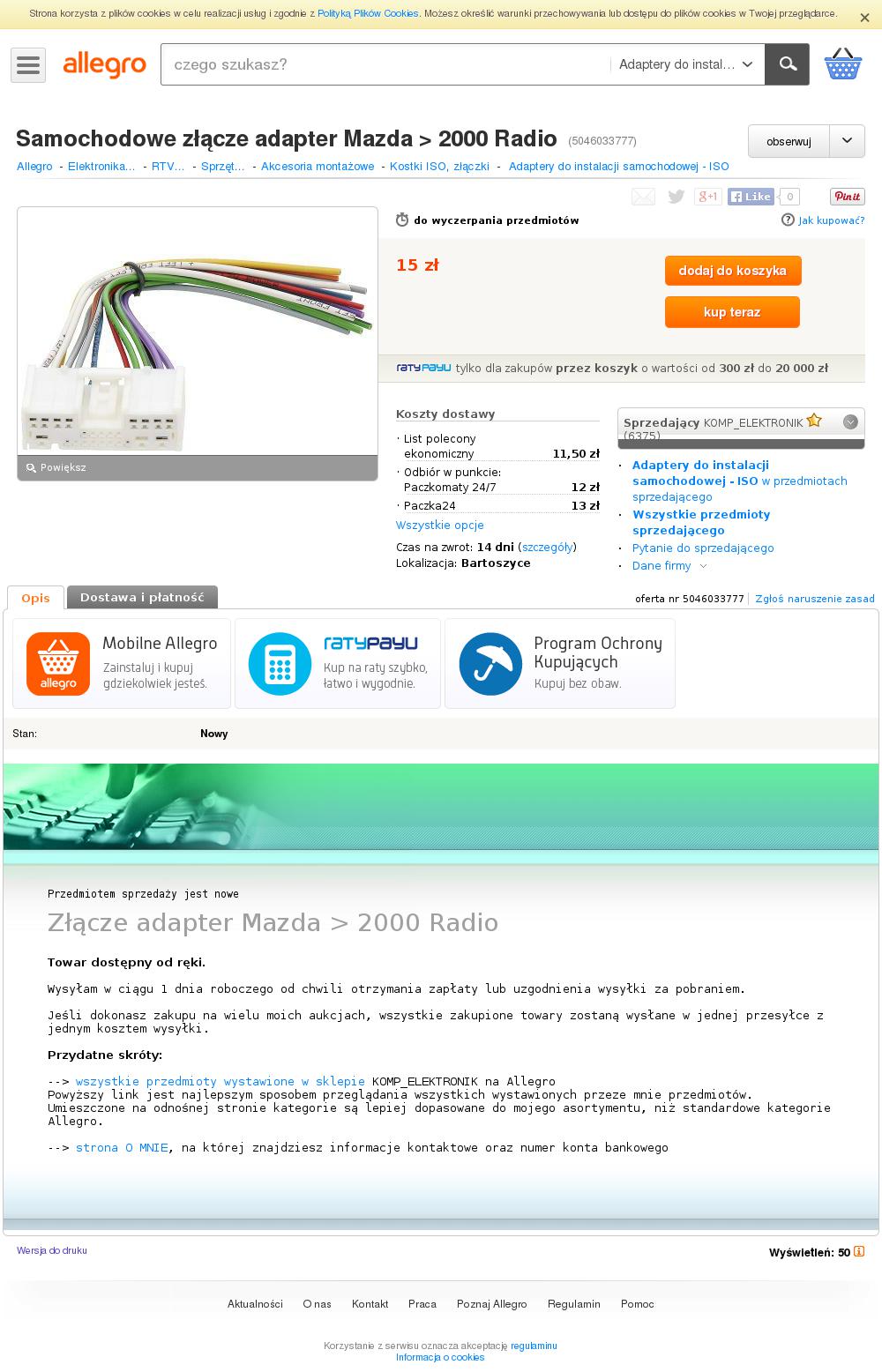

i teraz albo do tego montujesz gniazdo iso i wykorzystujesz tamten adapter z fabrycznej instalacji na iso lub zamawiasz drugi adapter http://allegro.pl/zlacze-iso-mazda-121- ... 19380.html i robisz własny adapter z fabrycznej instalki na nowe radio .

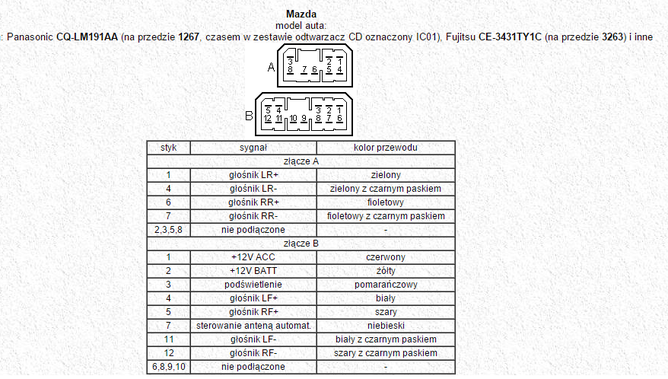

masz schematy :
czarny wtyk o który pytasz do masa na obudowę w starym radiu fabrycznym .

[Alteec]

To jest właśnie to.
Konkretnie, przejrzyście i z obrazkami.
Dziękuję, ale pojawiło się jeszcze takie pytanie.

– w schemacie i opisie kostki (z przed lifta) nie widzę przewodów odpowiedzialnych za podłączenie pilota przy kierownicy. Czy te przewody są w tej kostce, tylko w tym schemacie nie opisane? I które piny w nowej kostce odpowiadają za obsługę pilota?

Odpowiedź na te dwa pytania sprawi, że stanę się na jakiś czas bardzo szczęśliwym człowiekiem.

Dziękuję i pozdrawiam.

[tinek]

– w schemacie i opisie kostki (z przed lifta) nie widzę przewodów odpowiedzialnych za podłączenie pilota przy kierownicy. Czy te przewody są w tej kostce, tylko w tym schemacie nie opisane? I które piny w nowej kostce odpowiadają za obsługę pilota?

znalazłem u chłopaków z mx5, że pilota trzeba podłączyć pod piny 9 i 10 – dotyczy tego montowanego na kierownicy w polifcie

[xedos1972]

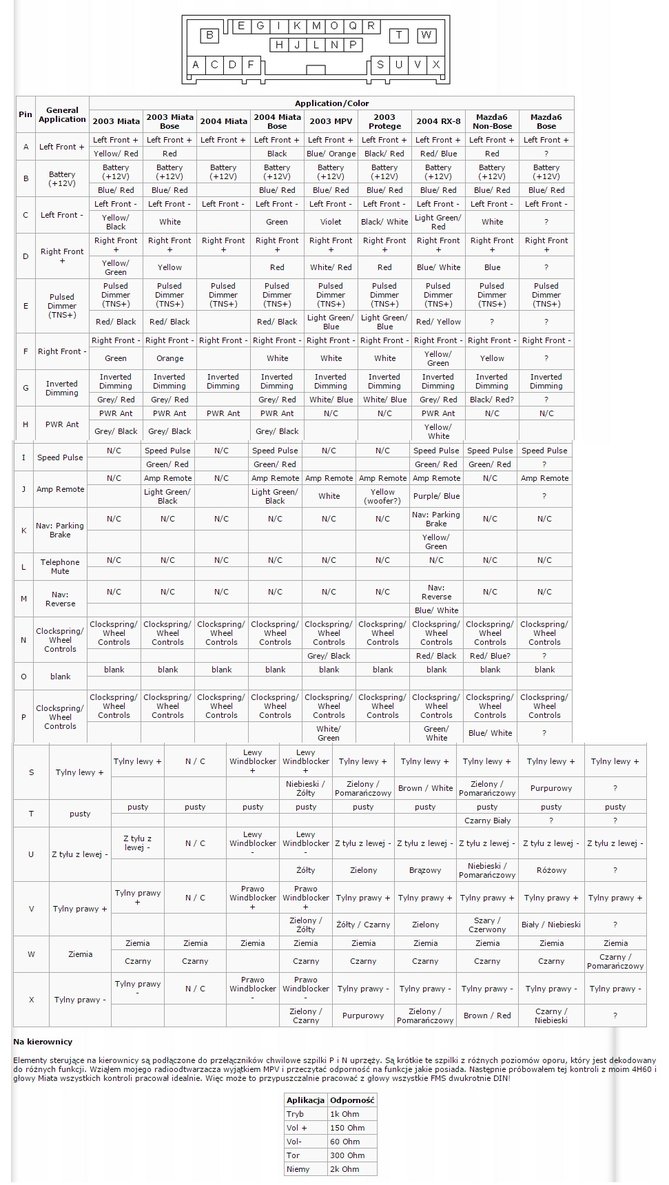

proszę tabela ,piny oznaczone P i N :

[tinek]

na jedno wychodzi ale ciekawa tabelka i wyjaśnia na jakiej zasadzie działa sterowanie pilota

[Alteec]

Bardzo dziękuję.
Teraz podłączenie tego wszystkiego nie powinno sprawić żadnych problemów ani niespodzianek.

Jeszcze raz dziękuje i pozdrawiam.
-------------------------------------------------------------------------
A jednak się pojawił problem.
Po podłączeniu radyjko działa, jest ok, ale pilot...

Po podłączeniu zostały mi trzy przewody (8, 9, 10 do tych pinów były podłączone na starej kostce [rysunek wyżej]) i pomyślałem że dwa są od sterowania radia pilotem. Okazało się że reakcje wykazuje tylko jeden, po podłączeniu go do nowej kostki robiąc głośniej poprzez pilot to radio włącza następny utwór na CD, a robiąc ciszej to przełącza fale krótkie, ukf itd. Nic więcej nie działa. Dwa pozostałe przewody zupełnie nic nie zmieniają.

Takie pytanie: radio jest z lifta a pilot z przed lifta – może to tutaj jest problem, może te piloty się różniły?
Jak nie to jak to podłączyć?

Umie ktoś pomóc?

Dziękuję
