Parametry silnika RF5C. (wykresy itp. )

[Mandey]

Chciałbym Was poprosić o pomoc w egzaminie, który mam "wypełnić" do końca sierpnia.

I jest kilka pytań, z którymi nie umiem sobie poradzić. Na początku chciałbym się upewnić, że w silniku diesla Mazdy GY mamy zapłon samoczynny, a nie iskrowy.

Następnie potrzebuję jaka jest moc znamionowa i przy jakich obrotach oraz jaki moment maksymalny i przy jakich obrotach. Niestety nie byłem Madzią na hamowni, także nie mam wykresów

Jest jeszcze takie pytanie: Nazwa i oznaczenie głównego sterownika układu wtryskowego/wtryskowo- zapłonowego.

A dalej to co widzicie: czujnik prędkości obrotowej, przepływomierz powietrza i sonda lambda. O akumulatorze nie trzeba, bo sobie z tym poradzę (jakoś ).

Pomożecie?

Egzamin.

[smile]

No studencie... nie ładnie oszukiwać na egzaminach.
Co się nauczysz to Twoje.

Aha, i oznaczenie silnika wg producenta to RF5C a nie MZR-CD

Tyle pomocy! Reszta to

[bieski]

ehh, Mandey proszę popraw temat na jakiś bardziej sensowny

Wątek zostawiam tak na chwilę

[Crenshaw]

Mandey, każdy silnik diesla ma zapłon samoczynny

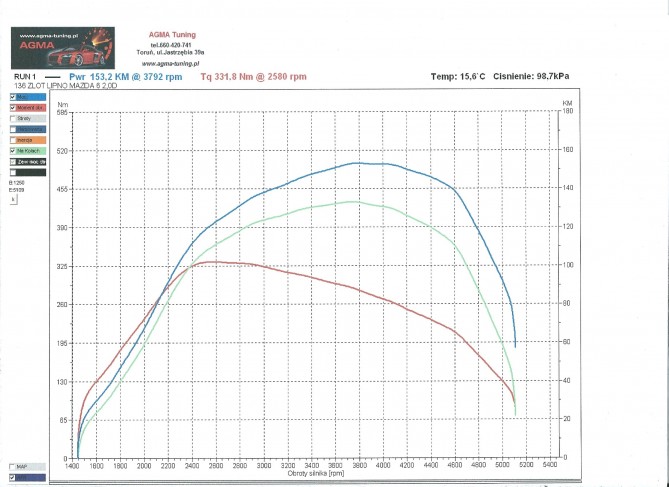

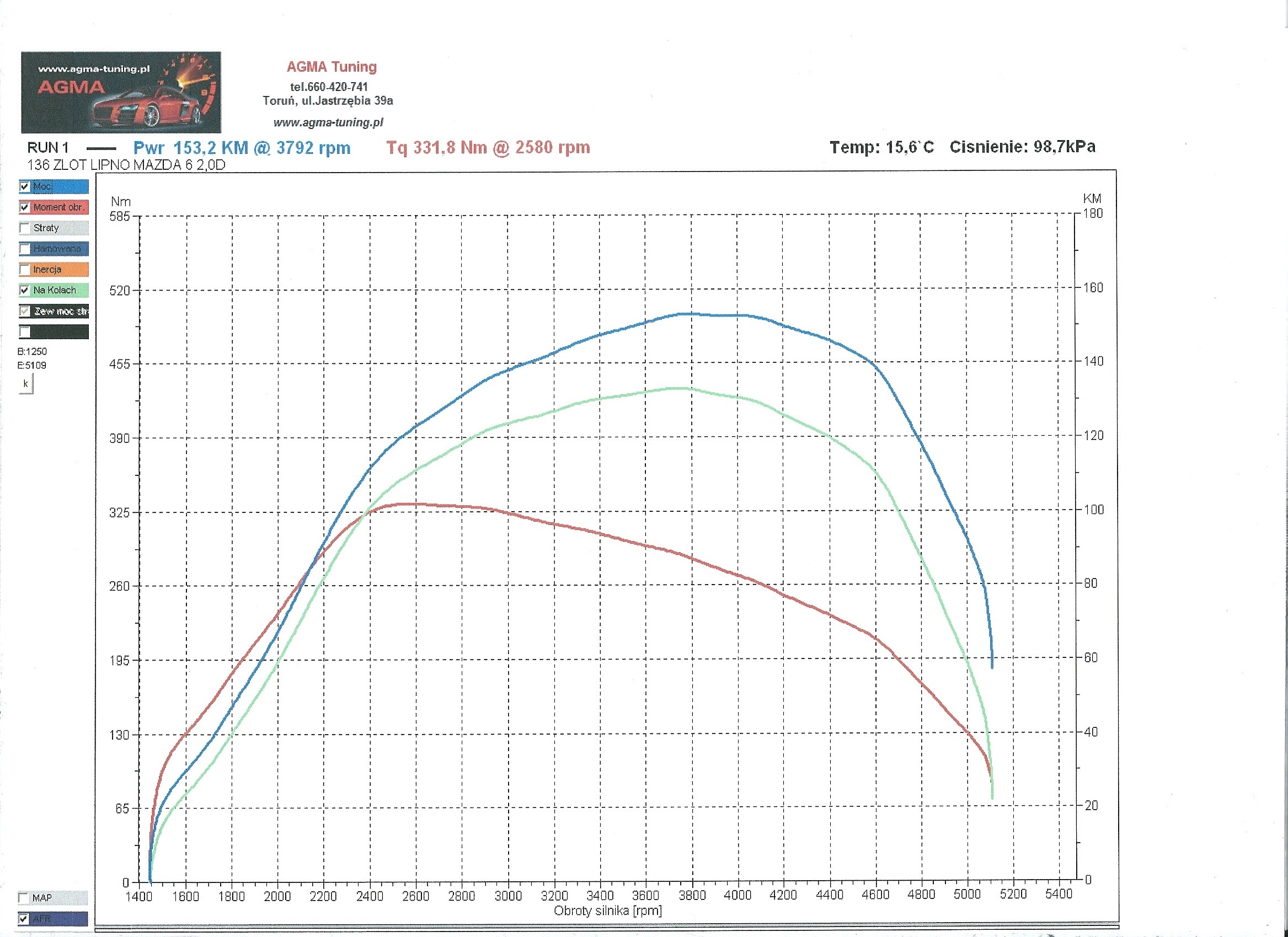

a co do mocy i wykresu to łap to, wykres z hamowni Nightfalla

[bieski]

Mandey ma troszkę więcej tego pod maską.

Dopisano N, 3 sie 2014, 21:36:

Grzyby ze swojego 136KM miał 152 KM i 344 Nm
No niestety wykresu brak.

[Mandey]

Grzyby ze swojego 136KM miał 152 KM i 344 Nm

To napiszę takie wartości, przy obrotach podanych na wykresie podesłanego przez Crenshaw'a

Mandey, każdy silnik diesla ma zapłon samoczynny

Wiem, ale pytałem tylko dla pewności, bo to przecież świece określają rodzaj zapłonu

Na razie dziękuję za już podane odpowiedzi

Tylko co z pozostałymi pytaniami?
Podpowiedzcie chociaż, gdzie poszukać

[bieski]

No tylko że tam ma być wykres obroty/predkość. A nie wykres mocy.

Wez Forscanem się pobaw tam jest pełno wykresów

[Mandey]

tam ma być wykres obroty/predkość.

Moc znamionowa i moment przy obrotach, więc z wykresu chyba to jest odpowiedź na to pytanie?

[bieski]

No tak, ale tam na dole widzę że masz jeszcze coś o czujniku prędkości obrotowej wału

[Mandey]

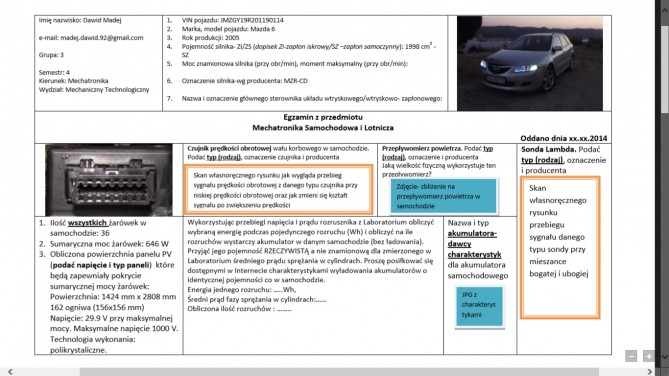

Podać typ (rodzaj), oznaczenie czujnika i producenta. A do tego wykres przebiegu sygnału prędkości obrotowej z danego typu czujnika przy niskiej prędkości obrotowej oraz jak zmieni się kształt sygnału po zwiększeniu prędkości.

Dopisano 3 sie 2014, 22:31:

Hah! Przed chwilą dostałem jeszcze drugą stronę...

Egzamin

Potrzebuję oczywiście tylko tego co dotyczy Mazdy...

[rafałmazda]

może trochę pomogę nic mi nie wiadomo, żeby pod maską coś było robione a zauważyłem po wykresach innych, że mamy lekko zaniżoną moc w papierach u mnie jest tak:

swoją drogą ciekawie rzeczy na tych studiach robicie

[Mandey]

Ok, to zmieniłem na pewniaka od Rafała
Tylko bardziej mnie martwią te pozostałe rzeczy

[bieski]

Dawaj elm327

[Mandey]

Właśnie problem w tym, że się nie zaopatrzyłem jeszcze w taki rarytas.

[Mandey]

I jak? Nikt nie chce bardziej pomóc?

[rafałmazda]

ciężkie masz te pytania

[tadziol]

ciężkie masz te pytania

przecież nie pyta o reakcje łańcuchową,ani o przebieg ciąży w kolejnych tygodniach
wydawałoby się,że tu same tęgie głowy i specjaliści jak z NASA.....

Podać typ (rodzaj), oznaczenie czujnika i producenta. A do tego wykres przebiegu sygnału prędkości obrotowej z danego typu czujnika przy niskiej prędkości obrotowej oraz jak zmieni się kształt sygnału po zwiększeniu prędkości.

mosz synek,dej se pozór na to:

RF5C ma czujnik typu magnetycznego,czyli wykres po prawej.zarówno wał korbowy jak i wałek rozrządu.
producent Denso,oznaczenie hmmmm......nr katalogowy czy jak
co tam jeszcze trzeba ? czujnik temperatury standartowy termistor NTC,jego opór maleje wraz ze wzrostem temperatury.

tak będzie wyglądał przebieg napięcia w funkcji temperatury.
i jak,styknie tego ?

[Mandey]

Dziękuję
Te oznaczenie można olać, najważniejszy był typ, a dodatkowo mógł być producent.

i jak,styknie tego ?

Na te dwa pytania oczywiście

Została jeszcze reszta

[tadziol]

Została jeszcze reszta

jaka reszta
napisz po kolei co chcesz wiedzieć,bo na tych Twoich obrazkach to za dużo tego....

[Mandey]

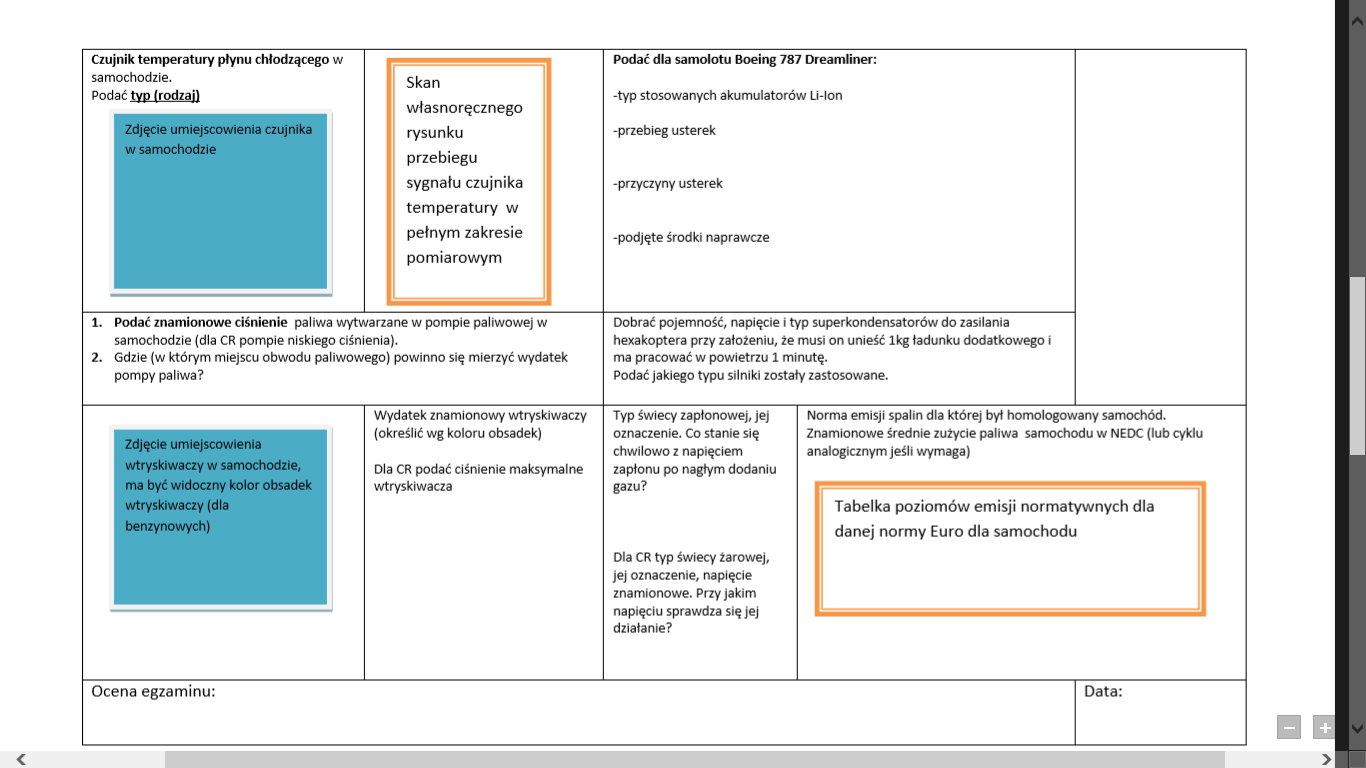

1. Nazwa i oznaczenie głównego sterownika układu wtryskowego/wtryskowo- zapłonowego.

2. Przepływomierz powietrza. Podać typ (rodzaj), oznaczenie i producenta. Jaką wielkość fizyczną wykorzystuje ten przepływomierz? (+ zdjęcie gdzie się znajduje w samochodzie).

3. Sonda Lambda. Podać typ (rodzaj), oznaczenie i producenta (+ wykres przebiegu sygnału danego typu sondy przy mieszance bogatej i ubogiej).

4a. Podać znamionowe ciśnienie paliwa wytwarzane w pompie paliwowej w samochodzie (dla CR pompie niskiego ciśnienia).
4b. Gdzie (w którym miejscu obwodu paliwowego) powinno się mierzyć wydatek pompy paliwa?

5. Wydatek znamionowy wtryskiwaczy (określić wg koloru obsadek). Dla CR podać ciśnienie maksymalne wtryskiwacza.

6a. Typ świecy zapłonowej, jej oznaczenie. Co stanie się chwilowo z napięciem zapłonu po nagłym dodaniu gazu?
6b. Dla CR typ świecy żarowej, jej oznaczenie, napięcie znamionowe. Przy jakim napięciu sprawdza się jej działanie?

+ pytanie ode mnie, w którym miejscu znajduje się czujnik temperatury płynu chłodzącego?

Resztę mam...
