Dołożenie kontrolki niskiego stanu płynu w zbiorniku spryskiwacza.

[dobrzyn22]

W celu uniknięcia migania kontrolki przy niskim stanie płynu można zastosować przekaźnik czasowy, np. coś takiego:
http://ase.hoste.pl/sklep/index.php?p61 ... sowy-1tp30

czy ktoś jeszcze to przerabiał w jakiś inny sposób

A może ktoś ma pomysł co innego można zastosować... mi wystarczy, że załączy się na stałe już po 1 mignięciu

[Mandey]

mi wystarczy, że załączy się na stałe już po 1 mignięciu

Proszę bardzo

http://allegro.pl/cd4027b-podwojny-prze ... 22730.html

[dobrzyn22]

no... z takimi scalakami to ja się jeszcze nie bawiłem

Jak to podłączyć lepiej mi powiedz nie ma czegoś z 2-ma nóżkami

[Mandey]

Przepraszam, podałem złą aukcję. Poniższa jest właściwa.

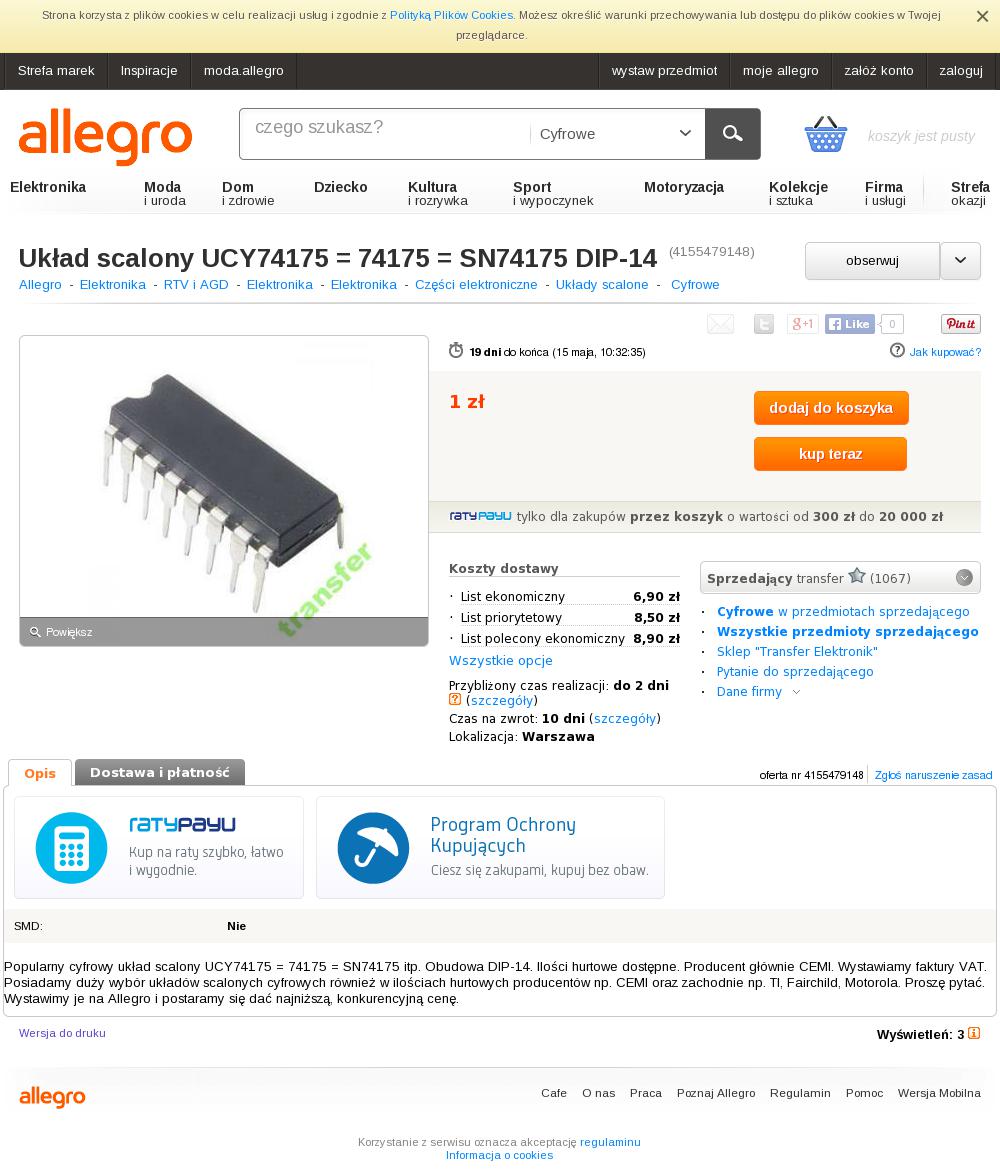

http://allegro.pl/uklad-scalony-ucy74175-74175-sn74175-dip-14-i4155479148.html

Do tego dla wygody i bezpieczeństwa lutowania coś takiego:

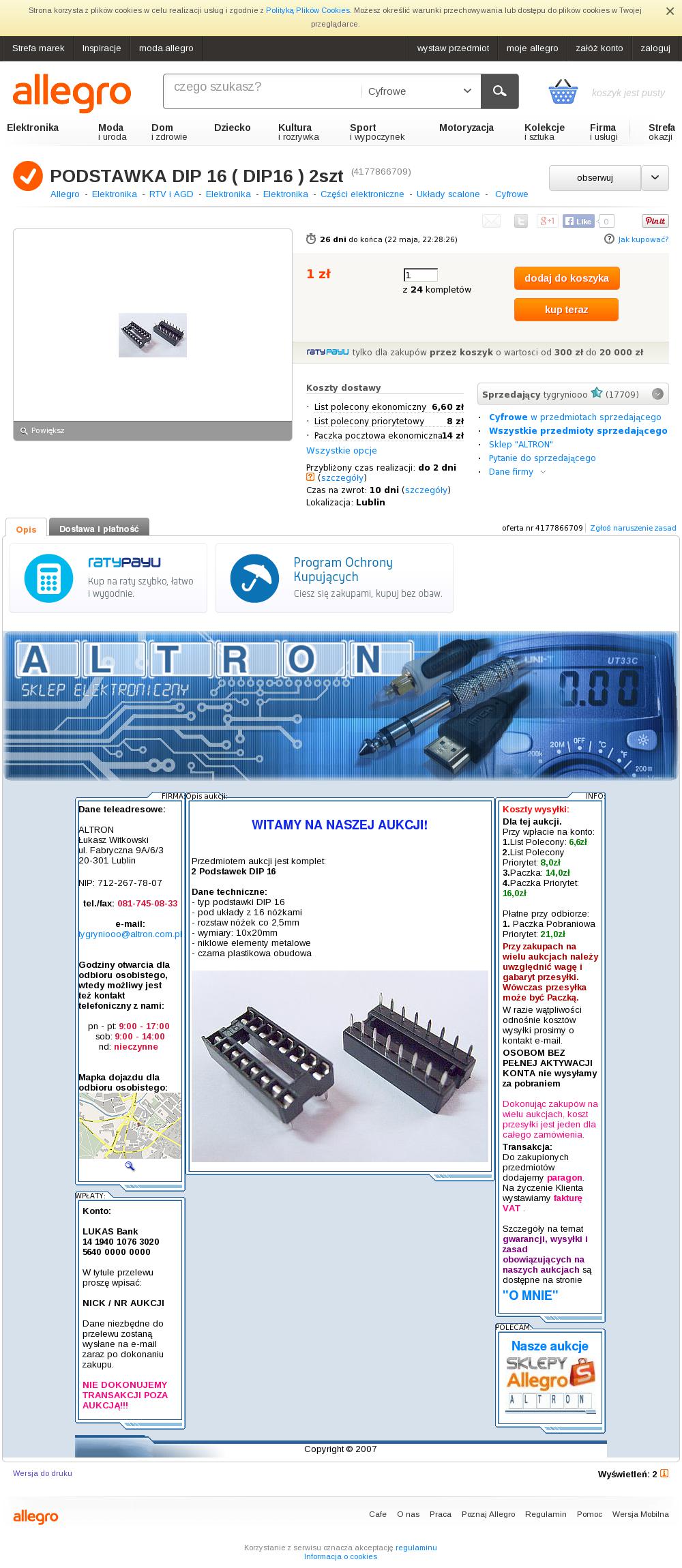

http://allegro.pl/podstawka-dip-16-dip16-2szt-i4177866709.html

Do kupienia w każdym sklepie elektronicznym. Łączna cena powinna się zamknąć w 5 zł


Już tłumaczę jak miałoby to działać.

Można zrobić sobie symulację działania tego układu na tej stronie. Jest to: Rejestr na bazie przerzutników D FLIP FLOP.

I teraz tak, nóżki o numerach: 1, 13 i 16 podłączamy na na +12V po stacyjce. Nóżkę nr 8 do jakiejkolwiek masy, nr 9 włączamy za nasz czujnik (czyli tak, żeby czujnik podawał sygnał na tą nóżkę), a nóżkę nr 15 łączymy z naszą diodą.

W ten sposób po załączeniu stacyjki i choćby chwilowym jednokrotnym mignięciu diody załączy się ona na stałe do czasu wyłączenia stacyjki

Jest niestety również jakiś minus. Mianowicie, jeżeli w zbiorniku nie będzie w ogóle płynu lub będzie go tak mało, że dioda świeciłaby cały czas, to po wyłączeniu stacyjki i ponownym jej włączeniu dioda się nie zaświeci. Sprawdźcie na symulacji.

Ale ten problem też rozwiążę. Tylko dajcie mi chwilę

[Wojtek]

Czy wyłączenie stacyjk nie powoduje resetu urządzenia?
Jeżeli tak, to wtedy wszystko powinno działac poprawnie...
Po ponownym załączeniu stacyjki na nowo zostanie podana masa na wejście, a to spowoduje (powinno) załączyć układ i podać masę na naszą diodę w zegarach...

[Mandey]

Też mi się tak wydaje. Jednak nie jestem tego pewien w 100%, dlatego wolałem ten fakt uwzględnić powyżej. Trzeba by to sprawdzić.
Ale rozwiązanie już znalazłem. Dołożenie tzw. bramki logicznej OR.

Pod wejście np. P podpinamy nasz czujnik, a pod Q wyjście z powyższego układu. Wtedy niezależnie od tego, czy zostanie podany pojedynczy impuls, czy sygnał stały dioda zawsze się zaświeci. A po napełnieniu zbiornika płynem zgaśnie

Dopisano 26 kwi 2014, 18:44:

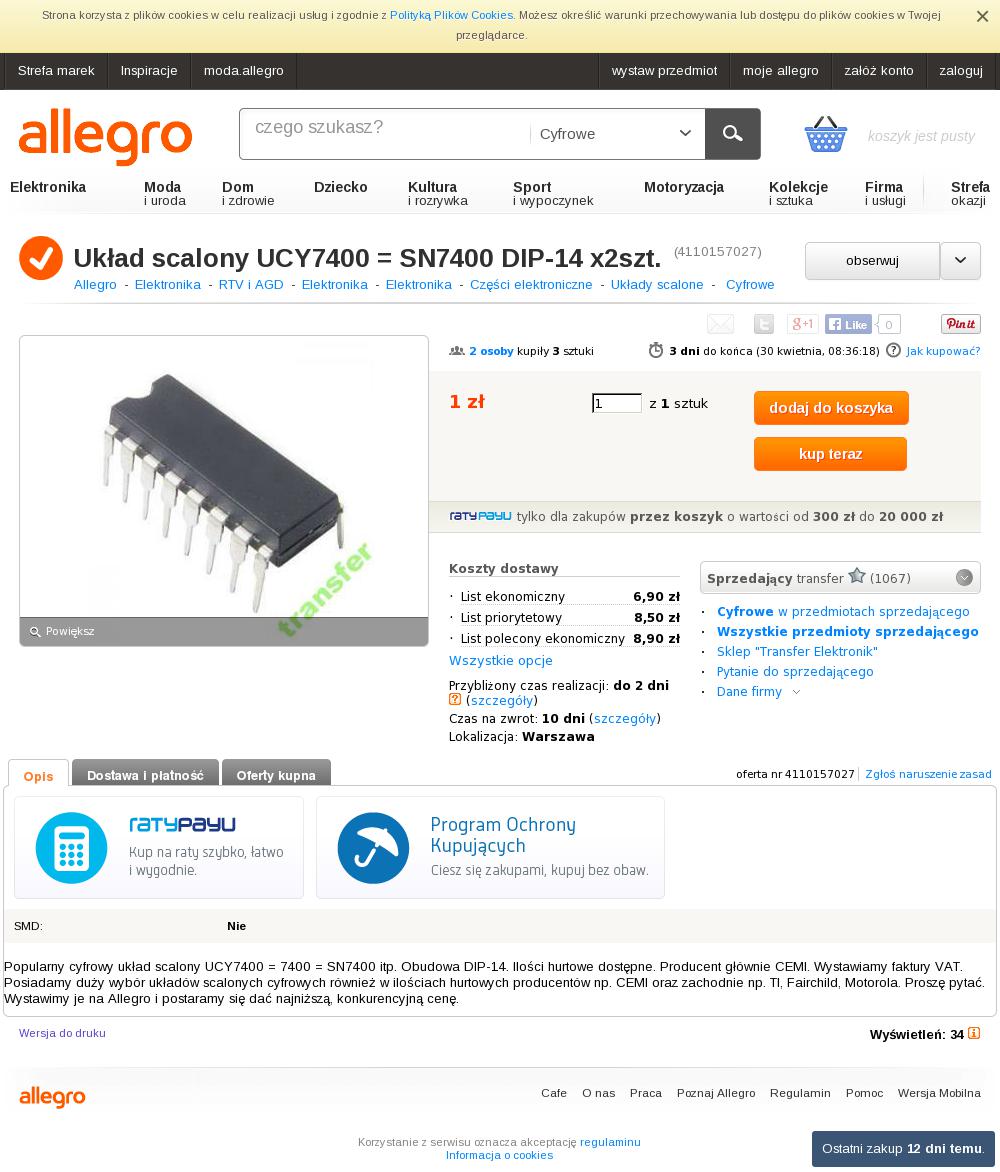

http://allegro.pl/uklad-scalony-ucy7400-sn7400-dip-14-x2szt-i4110157027.html

Oto taka bramka.

http://layer.uci.agh.edu.pl/~mczapkie/Train/Modele/JTZ/obwody/elektronika/TTL-7400.gif

I schemat

[Wojtek]

nie ma czegoś z 2-ma nóżkami?

jest...
Lepsze i prostsze rozwiązanie


Układ podtrzymania zasilania dla niskiego poziomu płynu w zbiorniczku spryskiwacza.


Zakup coś takiego:
"PRZEKAŹNIK RM94P12 PRZEŁĄCZNY PODWÓJNY RM94-1012-25-1012"
http://sklep.avt.pl/przekaznik-rm94p12- ... wojny.html

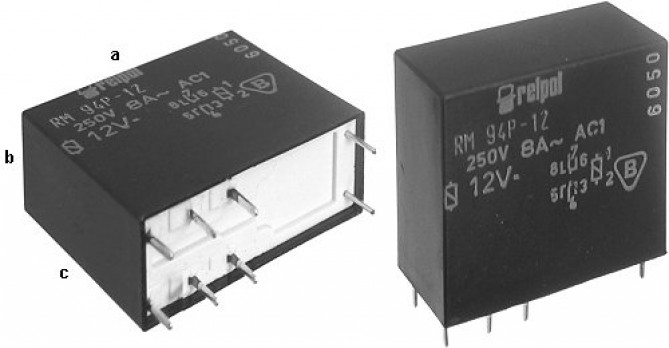

wygląd:
RM94P12

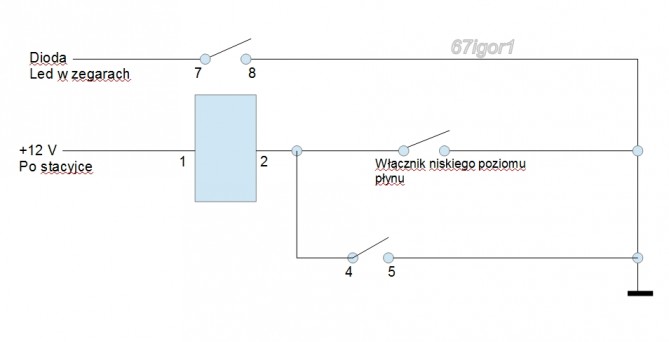

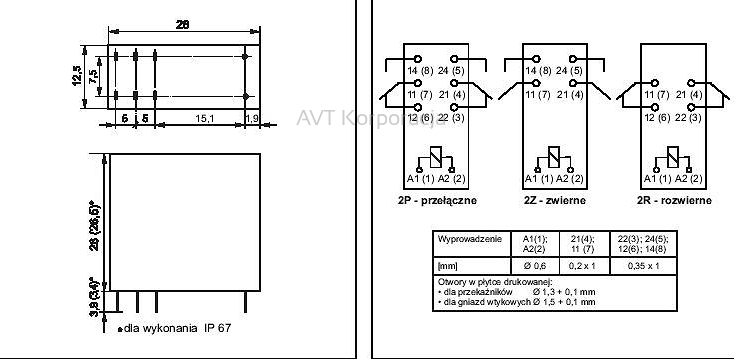

i rysunek podłączeń:

[Mandey]

Aaaaaa, przekaźnik z podtrzymaniem. No przecież

Wojtek wygrywa

[Enduro]

...

Wojtek wygrywa

absolutnie
im prostsze tym lepsze.
pozdr.E

[Wojtek]

a dziękuję

1. Układ odporny na wahania płynu w zbiorniczku...
2. Reset co wyłączenie zapłonu...
3. Uzupełnienie płynu + wyłączenie, a następnie załaczenie stacyjki spowoduje wyłaczenie lampki i przejście układu w stan "wyczekiwania"


Teraz tylko czekamy na praktyczny element czyli wykonanie i zdjęcia...

[Enduro]

czyli jesli dolejemy plynu do zbiorniczka przy wlaczonym zaplonie, to uklad nie pokaze stanu rzeczywistego
no ,ale kto dolewa plynu w takim stanie..
E.

[Wojtek]

dokładnie... przy dolewaniu płynu do zbiorniczka spryskiwaczy należy kluczyk mieć przy sobie...

[Enduro]

a jak zdejmiemy kleme od baterii..to tez?
E.

[dobrzyn22]

Wojtek, wrzuć jeszcze jakąś fotkę z czymś, co można było by założyć solidnie na te nóżki (chyba, że w grę wchodzi tylko lutowanie )

[Wojtek]

Zaopatrz się w lutownicę, cynę, koszulki termokurczliwe i kabel do instalacji elektrycznych 12V (nie za gruby, bo nie ma tam wielkich prądów )

Przekaźnik mały, wygodny do schowania i cichy w działaniu

[zwier88]

Hej.
Czy moglibyście pokazać jak ma wyglądać mostek w kabinie aby kontrolka dobrze działała? Ostatnio wsadziłem łeb pod kierownicę w Maździe, ale tam jest 100 różnych kabli i ciężko było dopatrzeć te właściwe.

Znalazłem podobną aukcję co była wcześniej podawana, ale wolę się upewnić. Ten czujnik będzie dobry?

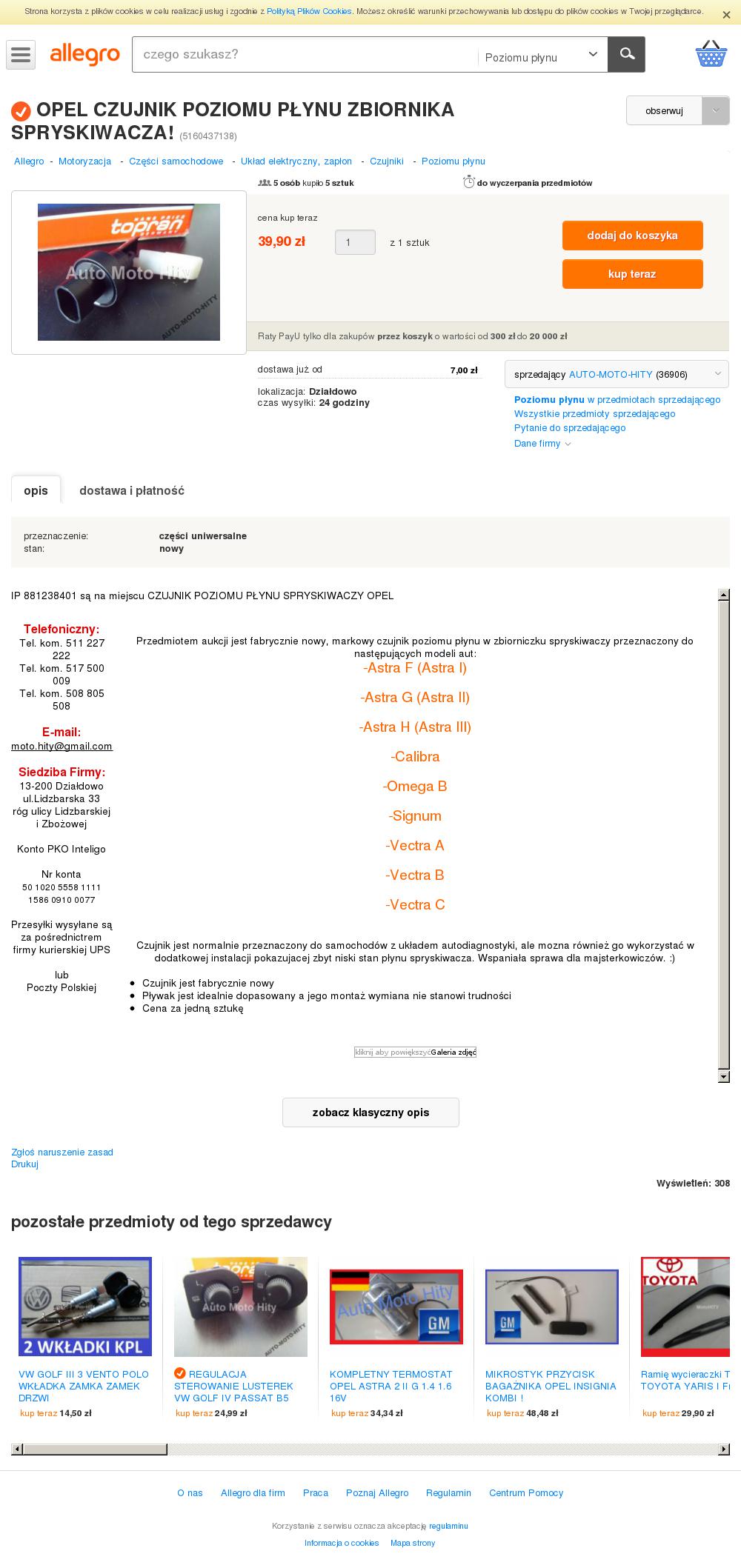

http://allegro.pl/opel-czujnik-poziomu- ... 37138.html
