Nie działa wentylator dmuchawy
Strona 1 z 1
Witam, dziś rano zauwazyłem że nie działa wentylator dmuchawy, poprostu cisza. Klima w aucie jest automatyczna na mirkostykach, pokrętła działają, temperature mozna zmieniać, na wyświetlaczu wszystko się wyświetla i zmienia, lampka klimy i obiegu się włacza lecz wentylator nie działa. Podjechałem do znajomego mechanika, podpiął mazde pod kompa ale żaden błąd nie wyskoczył, bezpieczniki wszystkie dobre. Doszliśmy do wniosku że tak: albo płytka ma której zamontowane są zarówki podświeltenia i mikrostyki nawiewu i temperatury nie daje impulsu dalej do wentylatora, albo czujnik lub wtyk przy wentylatorze jest walnięty (chyba o to chodzi, chociaż przy samym wentylatorze dojście jest strasznie dupiate)
Wymontowalem tą calą częśc z mikrostykami i jutro zaniosę ją do jakiegoś magika od elektroniki żeby posprawdzal ściezki czy co sie tam da, chyba taki ktoś da rade co nie?
Czy ma ktoś jeszcze jakiś pomysł?
Wymontowalem tą calą częśc z mikrostykami i jutro zaniosę ją do jakiegoś magika od elektroniki żeby posprawdzal ściezki czy co sie tam da, chyba taki ktoś da rade co nie?
Czy ma ktoś jeszcze jakiś pomysł?
skawin napisał(a):płytka ma której zamontowane są zarówki podświeltenia i mikrostyki nawiewu i temperatury nie daje impulsu dalej do wentylatora,
...to na wyświetlaczu nic nie będzie widać, a jak wysyła, to powinno sie zmieniać siła nawiewu...
Arkana , Renault , Mii
byly: 323, Tribute, M6, M2, M5, Toledo, Mii, Rapid...
byly: 323, Tribute, M6, M2, M5, Toledo, Mii, Rapid...
Naprawiałem to u elektronika w zeszłym roku – zaraz po zakupie auta :–(
To była własnie ta płytka.
Troche mnie skasował – 250 zł, z wymontowaniem i zamontowaniem.
Ale chodzi bez zarzutu,
To była własnie ta płytka.
Troche mnie skasował – 250 zł, z wymontowaniem i zamontowaniem.
Ale chodzi bez zarzutu,
No to dzieki za info i dam znać co i jak a pamiętasz co dokładnie strzelilo na płytce? Zimny lut, ściezka ?

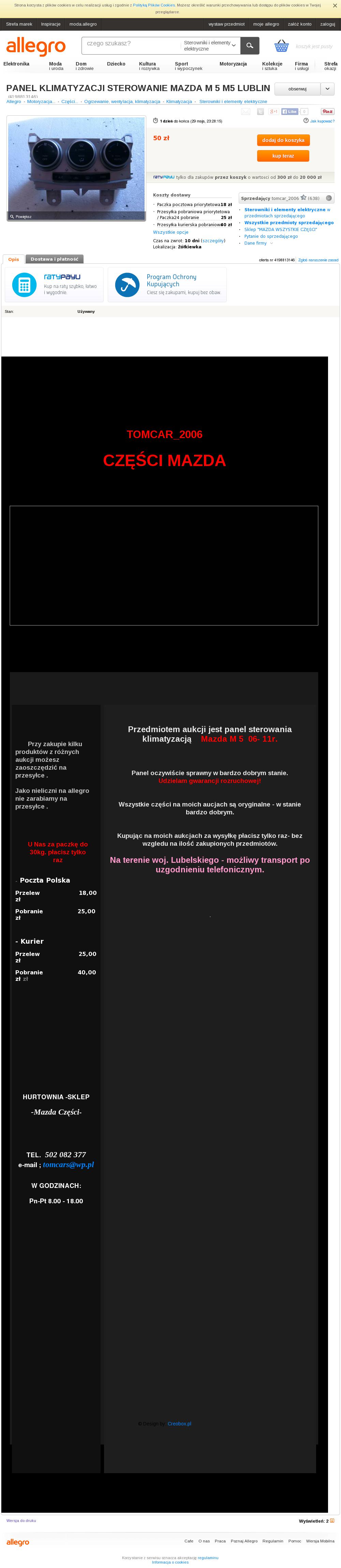

Dokładnie to
http://allegro.pl/panel-klimatyzacji-st ... 13146.html
w środku jest owa płytka
Dokładnie to

w środku jest owa płytka
wegus_1 napisał(a):dokładnie takie same objawy, siła nawiewu się zmieniała itp .
z tego wygląda, że sterowanie ma dwa wyjścia...
czekamy na wieści...
Arkana , Renault , Mii
byly: 323, Tribute, M6, M2, M5, Toledo, Mii, Rapid...
byly: 323, Tribute, M6, M2, M5, Toledo, Mii, Rapid...
Chłopaki mam ogromną prośbę, czy możecie mi pomóc znaleźć do owej płytki sterowania jakąś serwisówkę?
Znalazłem na forum manual do naszych piatek, jeśli dobrze kumam to Mazda5_WD i tam są wszystkie schematy ok str 75
przez skawin » 31 maja 2014, o 08:53
Więc tak na owej płytce walniętaj jest dioda oprowa? i bezpiecznik teraz niestety bez jakiegokolwiek schematu jest lipa
PS kol. wegus_1 czy masz jakiś kontakt z tym gościem który ci to robił bo albo ma schemat do płytki albo masz używaną dzialającą płytke z modułu z allegro.
przez skawin » 3 czerwca 2014, o 21:24
Włożona nowa plytka klimatronika – niestety nie pomaga,
Nowa diagnoza – zepsuty rezystor/opornica, czy ktoś bawił się w naprawianie tego? Chyba jest taka sama jak w Mazdach 3
Znalazłem na forum manual do naszych piatek, jeśli dobrze kumam to Mazda5_WD i tam są wszystkie schematy ok str 75
przez skawin » 31 maja 2014, o 08:53
Więc tak na owej płytce walniętaj jest dioda oprowa? i bezpiecznik teraz niestety bez jakiegokolwiek schematu jest lipa
PS kol. wegus_1 czy masz jakiś kontakt z tym gościem który ci to robił bo albo ma schemat do płytki albo masz używaną dzialającą płytke z modułu z allegro.
przez skawin » 3 czerwca 2014, o 21:24
Włożona nowa plytka klimatronika – niestety nie pomaga,
Nowa diagnoza – zepsuty rezystor/opornica, czy ktoś bawił się w naprawianie tego? Chyba jest taka sama jak w Mazdach 3
skawin napisał(a):zepsuty rezystor/opornica, czy ktoś bawił się w naprawianie tego? Chyba jest taka sama jak w Mazdach 3
chyba tak....łatwo ją sprawdzić,no i jest rozbieralna.

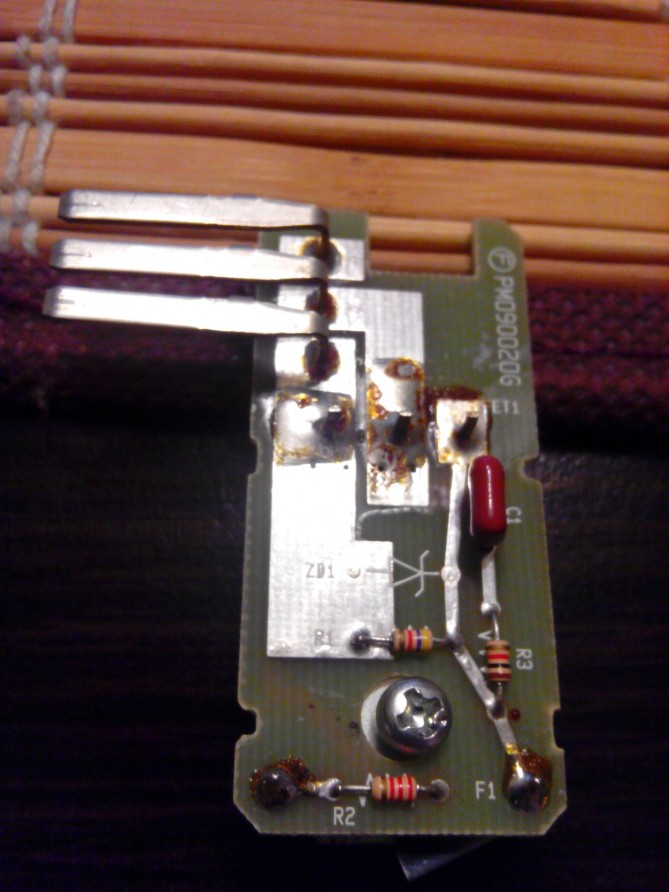

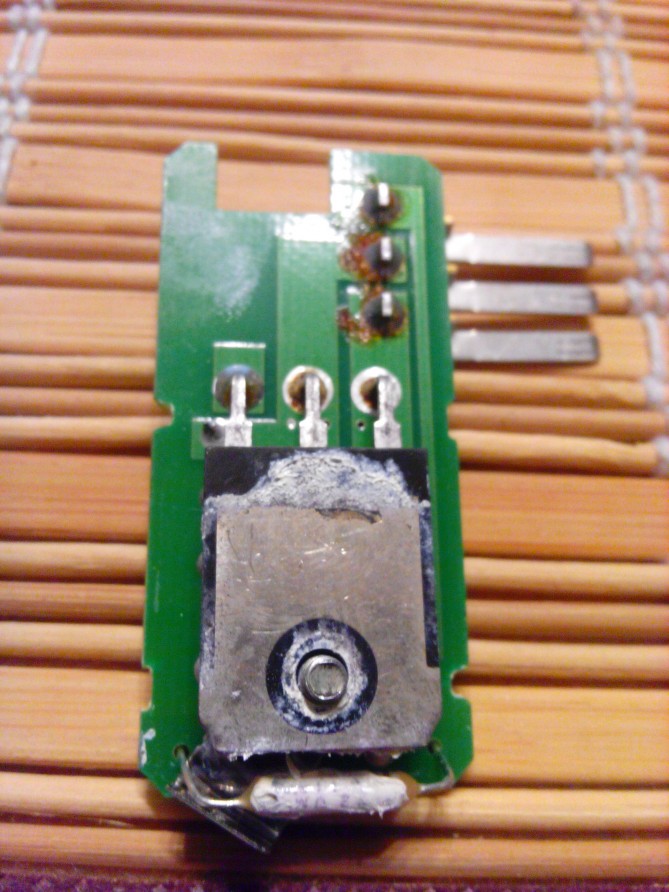

Oto owy opornik
Dopisano 4 cze 2014, 11:23:
Wentylator wkońcu zaczął działać, wymiana bezpiecznika termicznego na nowy załatwia sprawę. lecz żeby nie było tak różowo to nie działa sterowanie nawiewu/ kierunki nawiewu
na kompie wszystko pokazuje i przełacza nogi/przód/szyba lecz dmucha tylko przez kratki na pasażerów
PS Wszystko już działa, winowajcą niedziałających nawiewów okazło się cięgno. Odnośnie rezystowa dmuchawy jak na zdjęciach, w nim jest bezpiecznik terminczy 122umi ZA 113st C – on własnie padł przez co wentylator wogule się nie załączał oraz Tranzystor K2313
Dopisano 4 cze 2014, 11:23:
Wentylator wkońcu zaczął działać, wymiana bezpiecznika termicznego na nowy załatwia sprawę. lecz żeby nie było tak różowo to nie działa sterowanie nawiewu/ kierunki nawiewu
PS Wszystko już działa, winowajcą niedziałających nawiewów okazło się cięgno. Odnośnie rezystowa dmuchawy jak na zdjęciach, w nim jest bezpiecznik terminczy 122umi ZA 113st C – on własnie padł przez co wentylator wogule się nie załączał oraz Tranzystor K2313
Kurcze sorki kol. matusso ale dopiero teraz zobaczyłem twój post, trzeba było pisać PM
Bezpiecznik kupiłem w pierwszym lepszym sklepie typu Chip , koszt bodajże 2 zeta, różni się troszkę bo oryginalny to taki jak na zdjęciu czyli cylinder a ten który kupiłem to taki kwadracik ale pasuje bez problemu
Bezpiecznik kupiłem w pierwszym lepszym sklepie typu Chip , koszt bodajże 2 zeta, różni się troszkę bo oryginalny to taki jak na zdjęciu czyli cylinder a ten który kupiłem to taki kwadracik ale pasuje bez problemu
No i znowu mam podobny problem, .Nic nie działało więc wymieniłem na nowo bezpiecznik termiczn,y niestety w sklepie nie było 2A wiec wlutowany został 10A. I teraz wsjo działa ale nie działa regulacja nawiewu(z mocnego na słaby) leci cały czas mocny nawiew. Myślicie że moze to być wina tego bezpiecznika?
Dopisano 21 cze 2018, 21:53:
Dobra chyba wiem o co biega.
Wtedy co się zepsuło to tylko bezpiecznik termiczny a teraz chyba poszedł ten rezystor K2313 (czarna płytka z 3 nóżkami) i to chyba on jest odpowiedzialny za sterowanie nawiewem.
Czy ktoś takowy wymieniał? Musi mieć takie same oznaczenie, czyli Toshiba K2313 619? Czy zamiast 619 może być inny?
PS. Wymieniony bezpiecznik na 2A o temp 125 stopni i wszystko działa
Dopisano 21 cze 2018, 21:53:
Dobra chyba wiem o co biega.
Wtedy co się zepsuło to tylko bezpiecznik termiczny a teraz chyba poszedł ten rezystor K2313 (czarna płytka z 3 nóżkami) i to chyba on jest odpowiedzialny za sterowanie nawiewem.
Czy ktoś takowy wymieniał? Musi mieć takie same oznaczenie, czyli Toshiba K2313 619? Czy zamiast 619 może być inny?
PS. Wymieniony bezpiecznik na 2A o temp 125 stopni i wszystko działa
