Mazda 6 – mini Car Audio, schemat wtyczki, przeprowadzenie przewodów.

[Wuyek]

Witam.

Chcę zrobić w swojej 6-tce podobne Audio jak miałem w poprzednim samochodzie, mam bardzo skromne wymagania, ale potrzebuję waszej pomocy.

Cel:
Fabryczne radio czyli Mazda 6 GG1 bez Bose + aux lub usb.
Odseparowany przód.
Subwoofer + wzm. z tyłu.

1. Adapter RCA czy wyprowadzić z radia ?
2. Jak wyprowadzić on/off do wzmacniacza? Ma ktoś opis/schemat kostek ?

I może jeszcze jakieś wskazówki którędy najłatwiej poprowadzić przewody.

[robaknow]

Pierwsza kostka to złącze bez bose. Na wzmacniacz ciagniesz przewód rem (remote) jako sygnał wzbudzenia. Wdzystko zalezy od tego jaki sprzęt chcesz założyć. Jezeli glosniki i wzmak dobrej jakosci, to nie dajesz konwertera rca, bo stravisz na jakosci. Lepiej wtedy wyciągnąć sygnał z końcówki mocy i cieszyc się jakością. Kable to chyba standardowo: zasilanie lewy próg, masa najblizszy punkt, sygnałowe rca srodkowym tunelem a glosnikowe kombinujesz progiem z prawej a z lewej przez tunel i np pod kierownicą.

[Xionc]

@robaknow -konkretnie i na temat.
@Wuyek
1) kup XCARLINK (osobny tamat) załatwi Ci aux lub usb, albo, chociaż trzeba z zagranicy sprowadzać, http://www.gromaudio.com <– odtwarza pliki FLAC!
2) RCA wyciągnij z radia, jak masz zdolności to na necie znajdzie gdzie się wlutować przez 4 kondensatory. Jak nie masz to elektronik załatwi to za 100 – 200zł

[Wuyek]

robaknow – dzięki.

Xionc – i tak właśnie będzie

[Wuyek]

Przewody przeciągnięte.
Najtrudniej było przeprowadzić przez ścianę grodziową: znalazłem nw. opis ale mnie niestety się tą droga nie udało.

"Ktoś pytał o przewód zasilający więc dodam tylko że można spokojnie go przepchnąć przy głównej wiązce(blisko kolumny kierownicy) to wielka pyta przewodów zalana gumą ale jest to tak fajnie zrobione że przejdą jeszcze dwa kable 50mm2.
Ja tak to zrobiłem więc to pewne."

Dzięki instalacji LPG, a dokładniej po przewodzie od przełącznika znalazłem inny sposób.

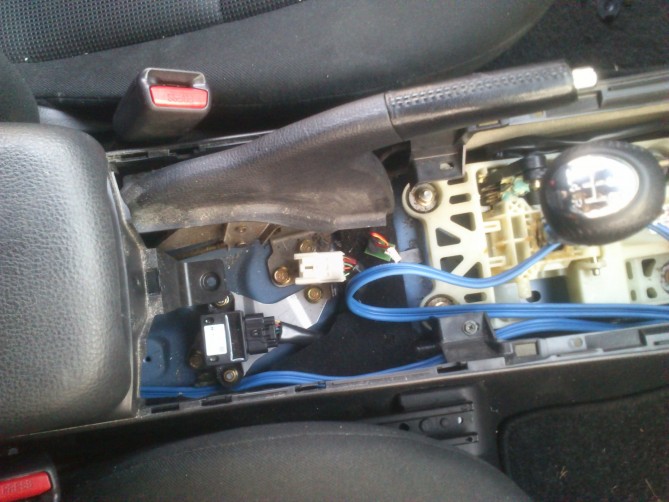

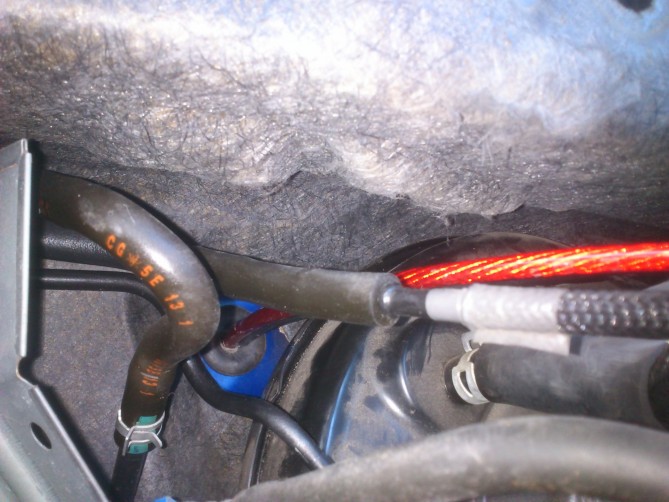

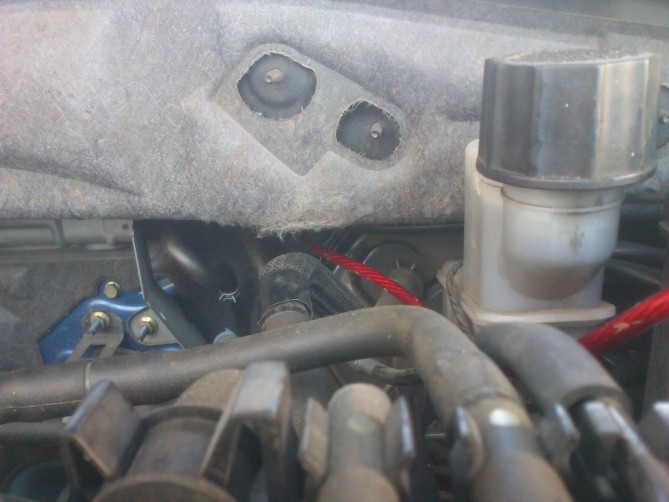

Załączam fotki, może komuś pomogą. Po zdjęciach widać gdzie jest szparka Potem wzdłuż progu to już prosta droga do celu czyli do bagażnika.
Wszystkie elementy po drodze łatwo się demontują.

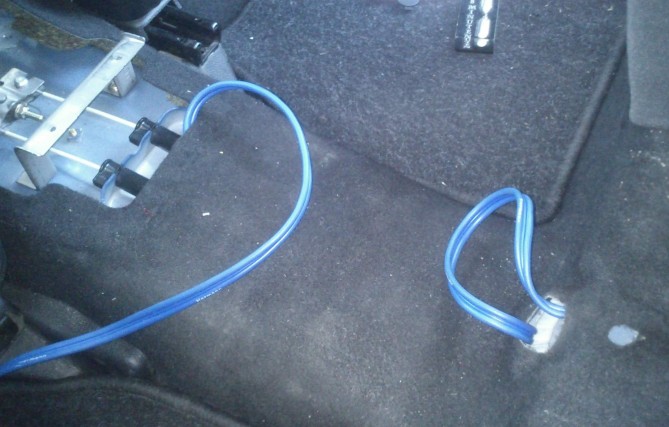

Przewód RCA też poszedł sprawnie. W moim przypadku nie obyło się bez demontażu podłokietnika i odkręcenia tylnego siedziska. Najtrudniej było przedostać się pod wykładziną.

Przy okazji. Od czego jest ta biała wtyczka obok ręcznego ?

Czy przewód remote jest już wykorzystany ? Wchodzi do wiązki i zastanawiam się czy trzeba go zmostkować.

[robaknow]

Wraz z sygnalowymi rca powinienes pociagnac pojedynczy przewód remote. Szukasz w kostce gdzie jest fabrycznie i odizolowywujesz kawalek kabla i lutujesz z twoim, a z drugiej strony wpinasz w gniazdo remote we wzmacniaczu. Jak czegos nie rozumiesz to ci rozrysuje schemat.

[Wuyek]

robaknow
Wszystko kumam. Od teraz jesteś promotorem mojej instalacji

Pierwszy etap ukończony: RCA, wzmacniacz, przewody.

Ciekawostka: u mnie nie ma przewodu "remote" w kostce.

[jachu36]

Jakie 'gadżety" montujesz/Tzn głośniki,wzmak i oczywiście kable.Może jakaś konkretna fotorelacja?

[robaknow]

Zrob foto kostki cos ogarniemy jak nie to trzeba bedzie znalezc +12v po kluczyk u

[Wuyek]

robaknow
Foto zrobiłem ale niestety nie wyszło najlepiej, a już wszystko złożone.

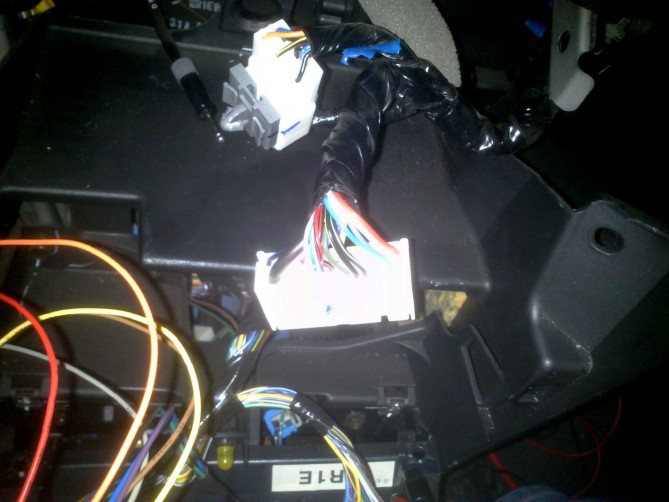

Remote podłączony, taka proteza z drucika wpiętego w kostkę, w niej są bardzo wąskie otwory więc dobrze się trzyma. I cały przewód sklejony z wiązka.

Jakie 'gadżety" montujesz/Tzn głośniki,wzmak i oczywiście kable.Może jakaś konkretna fotorelacja?

Taki zestaw low budget: skrzynia + wzmak Blaupunkt 400W, docelowo chciałbym przenieść suba do lewej wnęki. Przód to zestaw helixa, ale nie wiem jeszcze czy podejdą, muszę rozebrać drzwi. Maskownice są okrągłe, a po przeszukaniu forum to już nie wiem co w nich siedzi.

[robaknow]

Fabrycznie masz 16-16,5 takze ich szukaj. Pytanie jeszcze jak z głębokością. Rozbierz i pomierz, bedziesz wiedział jaki masz wybór. Jaki budżet na głośniki? Rozumiem że podpinasz je pod wzmacniacz tez tak? Dobra robota z kablem. Wzmaka i suba juz masz czy sie nastawiasz na zakup?

[Wuyek]

Wszystko już mam. Głośniki akurat 165.
Przód będzie napędzany z radia. Tak miałem w poprzednim samochodzie i w zupełności mi to wystarczało.

[robaknow]

Jeżeli z radia to szukaj z jak największą sprawnością. Chociaz zastanowił bym się na twoim miejscu czy nie podmienic wzmaka na uzywke 4 kanalowy i nie podpiac z przodu. Drzwi wygluszasz?

[Wuyek]

Na razie idę po najmniejszej linii oporu (czyt. kosztach). Chcę wykorzystać graty które mam, najpierw autko musi zarobić na siebie

[Xionc]

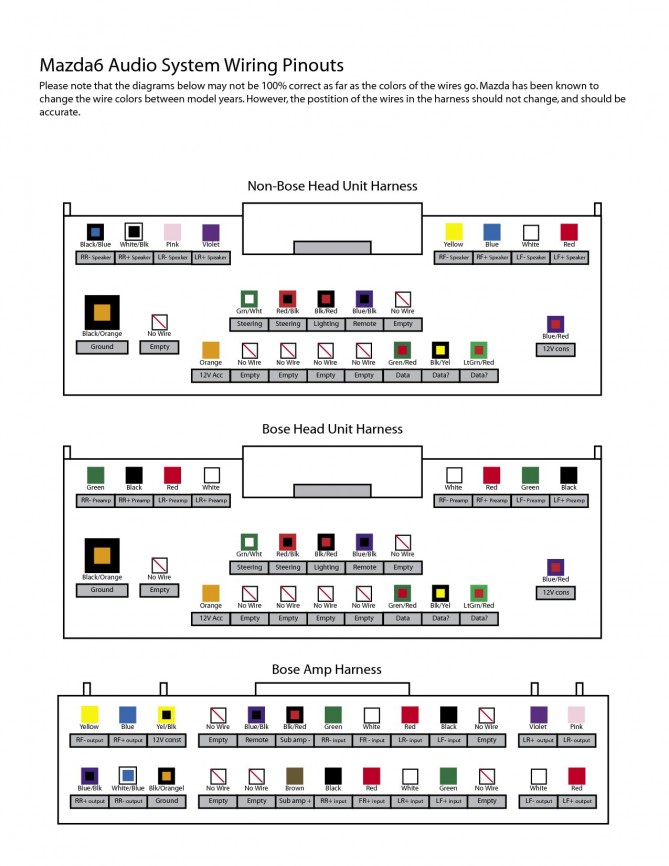

Napiszę dla potomnych, na temat przedstawionego wyżej schematu wyprowadzeń radia/wzmacniacza BOSE. Nie sugerujcie się kolorami! U mnie były pomieszane między sobą. KIERUJCIE SIĘ TYLKO MIEJSCEM W KOSTCE!

Dziękuję.

PS.: Wzmacniacz ze zbalansowanym wejściem radzi sobie doskonale z wyjściem radia BOSE.
