PROBLEM-Podpięcie wzmacniacza i suba do oryginalnego radia

[root_root]

Witam,

Zacznę od tego, że nie mam bladego pojęcia o elektronice itp. Zabrałem sie do podpięcia czegokolwiek pierwszy raz w życiu. Problem wygląda następująco:

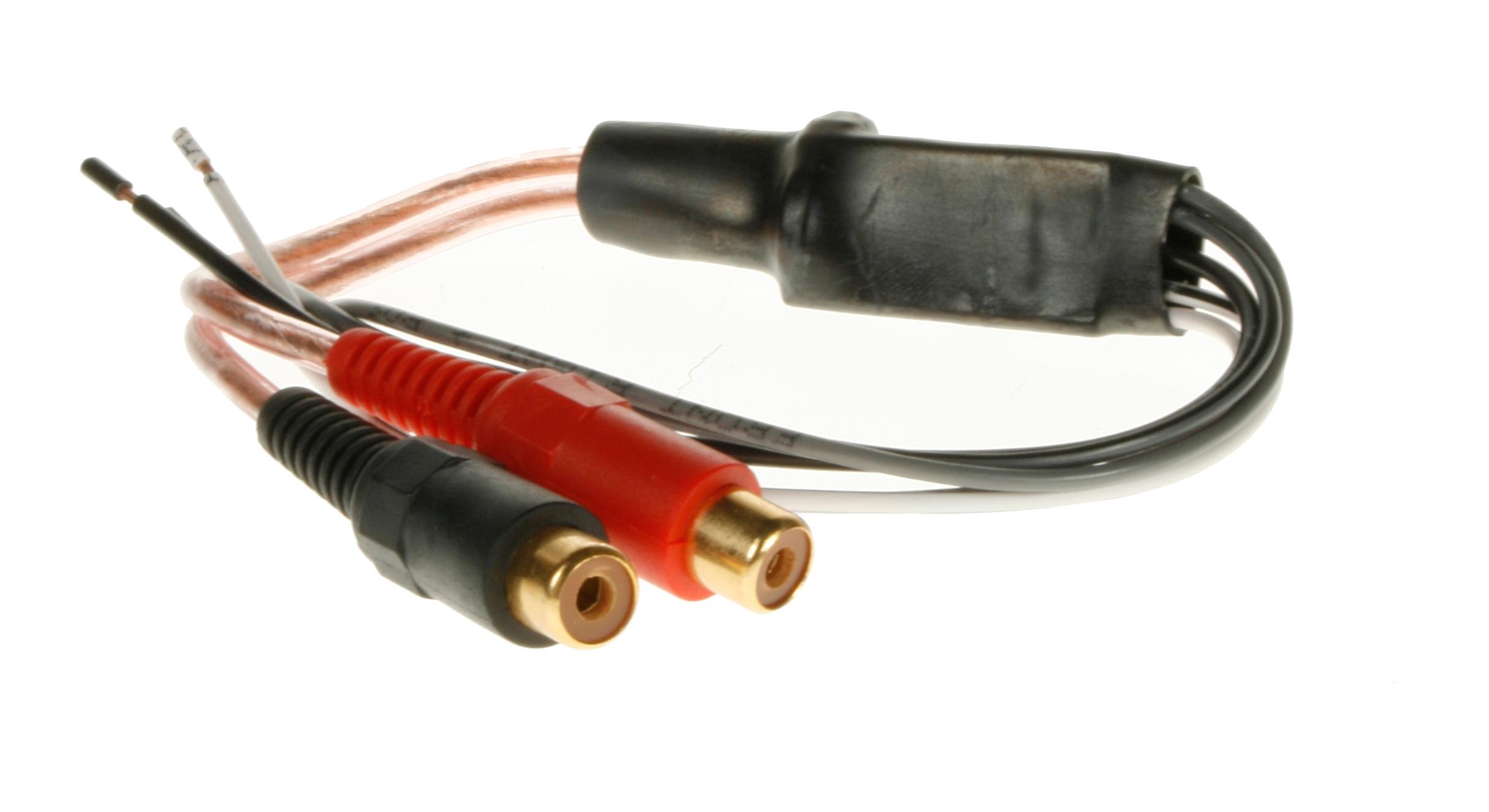

Do wiązki kabli od radia [fabrycznego] wpiąłem kolejno kable z adaptera [Autoleads PC1-601 Line Output Connector]


Radio hula, sprzęt nie. Myśle że remote źle podpięty a nie mam pojęcia do którego kabla go podpiąć . Oglądałem filmiki gdzie koleś podpina remote do zółtego. Zrobiłem tak, miałem problem ze znalezieniem miejsca na mase wiec dałem do śróby w bagażniku-zaświecił sie na zielono wzmak ale poźniej nie trybił dalej. Czerwona lampka PROTECT sie zapalała choć sprzęt jest sprawny. Nie mam bladego pojęcia co jest nie tak. Jak ktoś coś wie w temacie to proszę o odpowiedź, z góry dziękuje.

[Marine_4000]

Daj więcej szczegółów krok po kroku jak masz podłączone. Najlepiej z fotami.

[root_root]

Oto fotka z tego co się dzieje przy radiu bo we wzmacniaczu nie ma filozofii
http://www15.zippyshare.com/v/F2cQtRAo/file.html

Pytanie teraz czy w ogóle można się podpiąć ze wzmakiem w tak "prosty" sposób do oryginalnego radia

[xRafalx]

No to może coś pomogę:

1. Jest to schemat wtyczki do mazdy 3:

2. Remote do wzmacniacza podpinasz do pinu 21.
3. Kable do adaptera podpinasz do pinów 1,2 i 3,4. Podejrzewam że kable szary z czarnym paskiem i biały z czarnym paskiem to –, więc podpinasz:
szary do 1,
szaro-czarny do 2,
biały do 3,
biało-czarny do 4;
4. Co do czarnego kabla w adapterze to podpinasz go do masy radia, więc do pinu 24.

Powinno hulać, o ile gdzieś dalej w instalacji nie ma zwarcia

[airbob]

Podana przez kolegę xRafalx propozycja podpięcia tego adaptera jest jak najbardziej poprawna i sprzęt powinien działać.

Z tego co piszesz na wzmacniaczu świeci się PROTECT czyli coś jest nie tak ze wzmacniaczem lub z instalacją głośników lub z samymi głośnikami.
W pierwszej kolejności poodpinaj wszystko od wzmacniacza oprócz +12V, masy i remote. Jeśli w takiej sytuacji dalej będzie się świecić protect to znaczy że wzmacniacz jest uszkodzony. Jeśli natomiast protect zadziała dopiero po podpięciu któregoś z głośników to oczywiste jest że dana linia będzie miała zwarcie pomiędzy sobą, lub karoserią, ewentualnie sam głośnik będzie miał zwarcie.
Po każdorazowej zmianie podczas testów, należy na chwilę rozpiąć remote aby zabezpieczenia wzmacniacza się "zresetowały".
Do testów zamiast docelowo pociągniętej linii remote można też posłużyć się zwieraniem z +12V zasilającym wzmacniacz, uprzednio należy odpiąć ewentualną linię remote od dalszej części instalacji auta.

Nie napisałeś co za głośniki/głośnik podpinasz do tego wzmacniacza.

[root_root]

Dziękuje Wam za pomoc, wszystko podpiąłem jak w istrukcji od kolegi wyżej. Jadnak sprzęt nie działa w dalszym ciągu ;/ tzn tak: okazało sie podczas oględzin że również bezpiecznik w wzmacniaczu FUSE jest spralony. Był tam 15A kupiłem dzisiaj dwa takie. Przed chwilą podpiąłem odpowiednio kable do wzmacniacza zaczynając od GND i koncząc na zasilającym było tylko 'pyk' i po bezpieczniku. I mam jeszcze jeden i teraz nie wiem co robić.. Kolejność była chyba dobra.. przynajmniej tak mi sie wydawało 5 min temu ;] a teraz nie wiem co dalej. GND od wzmacniacza podpiąłem pod śróbę po prawej stronie jakby mocującą zderzak choć nie jestem pewien..są po obuydwu stronach na dole przy klapie. Co zrobiłem nie tak?

[xRafalx]

Tak jak pisał Airbob, odepnij wszystko. I po kolei podpinaj, GND, zasilanie główne, jeśli nic nie strzeli to spoko, sprawdź miernikiem czy napięcie na kablu remote masz odpowiednie, jeśli tak to podepnij. A potem chinche po kolei jak nic nie wybije.

Jeśli będzie wybijać bezpiecznik, to najlepiej podepnij wzmacniacz na "krótko" do jakiegoś akumulatora, tylko nie zapominaj o bezpieczniku na kablu zasilającym. Jeśli będzie się włączał to może masz gdzieś kabel zasilający przecięty w aucie... A jeśli się zapali PROTECT to znaczy, że uszkodziłeś wzmacniacz niestety...

[airbob]

Jak bezpiecznik się pali to na 99% uszkodzony jest wzmacniacz, w innym przypadku zaświecił by się protect.
Co to za wzmacniacz ? Trochę mały ten bezpiecznik jak na coś sensownego.

[root_root]

Witam,

Byłem wczoraj i sprawdziłem wzmak u specjalisty, wszystko podpiete było git ale wzmak spalony był. Dzięki za pomoc jak zakupie [może] dziś nowy to dam znać jak gra to radio itd, jeszcze raz wielke dzieki
