Samodzielne sprawdzanie kodów błędów silnika i ABS.
Oto krótki opis jak to zrobić:
Do przygotowania testera potrzebne nam będzie: kabelek i dioda, która na jednym końcu będzie zawierać rezystor (opornik 1 kOhm 1000 Ohm) Proszę pamiętać że będzie działać tylko po przylutowaniu po przeciwnej stronie ściętej diody .

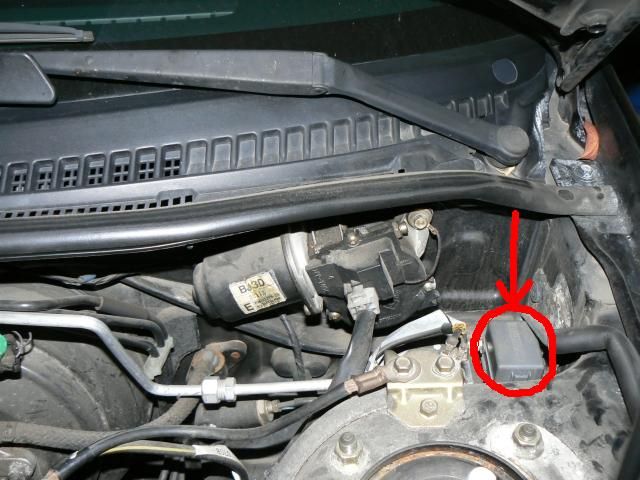

Nasępnym zadaniem jest zlokalizowanie gniazda diagnostycznego, opisanym słowem „DIAGNOSTIC”
Opis pinów znajduje się na odwroci pokrywki:Dioda przewodzi prąd tylko w jedną stronę, więc musimy sprawdzić jaka polaryzacja będzie właściwa.
Mostkujemy za pomocą kabelka piny
GND i
TEN – komputer przechodzi w tryb serwisowy, tzn nie korzysta z żadnych czujników.
Następnie w zależności jakie błędy chcemy odczytać podpinamy nasz tester z diody między pin
+B i np.
FEN ( FEN – odczytywanie kodów usterek silnika).
Przekręcamy stacyjkę w pozycję ON, nie uruchamiać silnika i obserwujemy migania diody. Jeden krótki błysk to cyfra jedności, długi błysk cyfra dziesiątek.
np: cztery długie i jeden krótki błysk to błąd 41
Poszczególne kody oddzielne są od siebie 4-sekundyową pauzą. Policzyć liczbę błysków w każdej serii i zapisać numer kodu. Znaczenie kodu usterki odczytać mozna w tabelce poniżej. Po zakończeniu odczytywania i zapisywania kodów należy wyłączyć zapłon oraz usunąć mostek i diodę LED, by zakończyć procedurę odczytu kodów usterek.
Jest to test KOEO (Key On, Engine Off). Po zakończeniu testu KOEO należy uruchomić silnik i przejść do testu KOER (Key On, Engine Running) – komputer przetestuje silnik podczas jego pracy i być może wyświetli dodatkowe komunikaty, zakończone kodem określającym rodzaj silnika (2 błyski – I4, 3 błyski – V6).
Kody błędów dla silnika – z gwiazdką obowiązują dla silnika B6-DOHC w rocznikach 1987/1989 dla modelu 323 Turbo 4x4.01 – Impuls zapłonu
02 – Czujnik położenia wału / Przepływomierz powietrza*
03 – Czujnik położenia wału / Czujnik temp. silnika*
04 – Czujnik położenia wału / Czujnik temp. powietrza. zasysanego*
05 – Czujnik spalania stukowego / Układ sprzężenia zwrotnego*
06 – Czujnik prędkości własnej pojazdu / Przełącznik przepustnicy*
08 – Przepływomierz powietrza
09 – Czujnik temp. silnika / Czujnik ciśnienia atmosferycznego*
10 – Czujnik temperatury powietrza zasysanego
12 – Czujnik położenia przepustnicy
14 – Czujnik ciśnienia atmosferycznego – EMS
15 – Czujnik lambda / Czujnik ciśnienia w kolektorze dolotowym*
16 – Czujnik EGR
17 – Układ sprzężenia zwrotnego
22 – Sygnał zapłonu na wejściu EMS*
23 – Czujnik lambda
24 – Układ sprzężenia zwrotnego
25 – Elektrozawór regulacji ciśnienia
26 – Elektrozawór pojemnika z węglem aktywnym
28 – Elektrozawór podciśnienia w EGR
29 – Elektrozawór przewietrzania w EGR
34 – Elektrozawór regulacji wolnych obrotów A
25 – Elektrozawór regulacji wolnych obrotów B
41 – Elektrozawór
46 – Elektrozawór
55 – Czujnik prędkości własnej pojazdu
56 – Czujnik temp. oleju w skrzyni A/T
60 – Elektrozawór biegu 1/2 w skrzyni A/T
61 – Elektrozawór biegu 2/3 w skrzyni A/T
62 – Elektrozawór biegu 3/4 w skrzyni A/T
63 – Elektrozawór Lock-Up w skrzyni A/T
64 – Elektrozawór biegu 3/2 w skrzyni A/T
65 – Elektrozawór Lock-Up w skrzyni A/T
66 – Elektrozawór ciśnienia w skrzyni A/T
67 – Przekaźnik dmuchawy pierwszego stopnia
68 – Przekaźnik dmuchawy drugiego stopnia
69 – Czujnik termiczny układu chłodzenia
Kody układu ABSAby odczytać kody błędów zarejestrowane przez system ABS, należy:
Na wyłączonym zapłonie w gnieździe diagnostycznym, opisanym słowem „DIAGNOSTIC” odnaleźć styki
GND i
TBS i połączyć je kawałkiem przewodu (zmostkować). Przekręcić stacyjkę do pozycji
ON, nie uruchamiać silnika. Po około 30 sekundach tester (lub kontrolka ABS) powinny zacząć mrugać, przekazu-jąc kody zapamiętanych błędów – jest to test KOEO (Key On, Engine Off). Po zakończeniu testu KOEO należy uruchomić silnik i przejść do testu KOER (Key On, Engine Running) – komputer aktywnie przetestuje system ABS i być może wyświetli dodatkowe komunikaty.
Kody błędów DTC dla układu ABS11 – czujnik obrotów koła PP
12 – czujnik obrotów koła LP
13 – czujnik obrotów koła PT
14 – czujnik obrotów koła LT
15 – czujnik obrotów koła
22 – elektryka rozdzielacza / elektrozawór PP
24 – elektrozawór LP
26 – elektrozawór PT
27 – elektrozawór LT
29 – obwód PP-LT
30 – obwód LP-PT
51 – przekaźnik trybu awaryjnego (fail-safe)
53 – przekaźnik silnika pompy / silnik
61 – jednostka sterująca
63 – zasilanie
I opis pinów w gnieździe diagnostycznym:+B – 12V
GND – masa
TEN – Test ENgine –> GND
FEN – Engine trouble code output –> dioda
MEN – Engine computer switch monitor output
TAT – Test A/T (automatic transmission)
FAT – A/T trouble code output
TBS – Test ABS control
FBS – ABS trouble code output
TAC – Test A/C /not documented for North American vehicles/
FAC – A/C code output /not documented for North American vehicles/
TWS – /not documented for North American vehicles/
FWS – /not documented for North American vehicles/
TSC – Test Speed Control – cruise (speed) control
FSC – Speed (Cruise) Control trouble code output
TAB – Test AirBag (air-bag diagnostic monitor)
FAB – Airbag trouble code output
TFA – diagnostic-mode input /not documented for North American vehicles/
IG– – Igniter coil output (to the external tachometer)
F/P – FuelPump –> podanie GND załącza pompę paliwa
Przykład jak zmostkować GND i TEN: TEST Sondy lambda Ta sama dioda LED wpięta pomiędzy B+ i MEN w czasie pracy silnika pokazuje nam pracę sondy lambda.Jeśli świeci-mieszanka bogata,sygnał z sondy powyżej 0,5 V.Jesli zgaszona-mieszanka uboga,sygnał sondy poniżej 0,5 V.
Sondę uważamy za sprawną,jeżeli na wolnych obrotach rozgrzanego silnika nastąpi min.8 błysków diody w czasie 10 sek. (8 przejść sygnału przez poziom 0,5V)
Stąd nazwa pinu MEN-Monitor ENgine.
Ważne! Nie mostkujemy w tym momencie TEN i GND.
Kasowanie zapamiętanych błędów: Metoda zalecana:1. Ustawić kluczyk zapłonu w ozycji "ACC"
2. Usunąć 60A bezpiecznik BTN i 30A bezpiecznik EGI. Skrzynka bezpieczników znajduję się w komorze silnika.
3. Odczekac 20 sek i ponownie założyć bezpieczniki. Wszystkie kody usterek powinny zostać usunięte z pamięci.
Metoda alternatywna:4. Rozłączyć biegun ujemny od akumulatora i wcisnąć pedał hamulca na około 20 sekund.
5. Podłączyć kabel masowy, uruchomić silnik i utrzymywać obroty na poziomie 2000min-1 w celu nagrzania go.
3. Przeprowadzić ponowny test pamięci usterek.
a teraz uwaga!

Pierwsza wadą tej metody jest to, że odłączenie akumulatora powoduje utratę wszystkich wartości adaptacyjnych. Ponowna "nauka" wartości adaptacyjnych wymaga uruchomienia zimnego silnika oraz jazdy z różnymi prędkościami przez około 20minut. Drugą wadą jest to, że stare radia mające kody zabezpieczające zostaną zakodowane oraz inne wartosci zostaną utracone, co wymaga ich ponownego wprowadzenia po podłączeniu akumulatora.
