Montaż xcarlink'a w Mazda 3
No i doczekałem się w końcu na xcarlink'a. Zakupiony u Myjk'a po przez http://www.xcarlink.pl wersja SD/USB.
Przy montażu postanowiłem zrobić fotorelacje, może przyda się innym osobom. Ogólnie trwało to 10-15min, szybko sprawnie i przyjemnie Przepraszam za jakość zdjęć które wykonywałem telefonem.

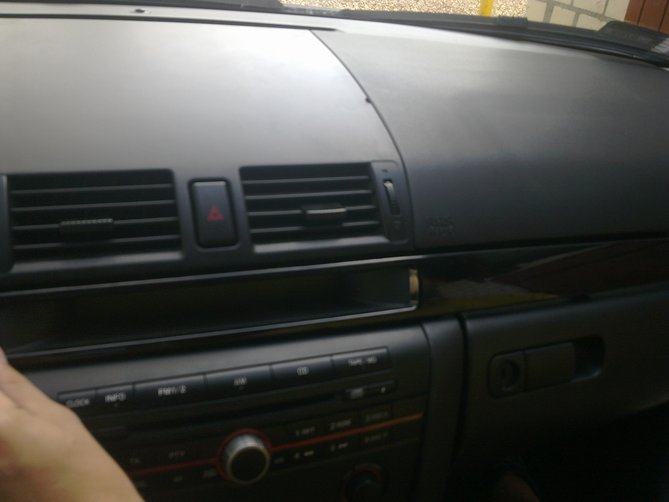

Zaczynamy od zdjęcia ozdobnej listwy. Otwieramy schowek, mamy tam dwa wpusty, wkładamy obie dłonie (same palce) i ciągniemy do siebie. Powinny odskoczyć dwa pierwsze zatrzaski, kolejny odczepiamy przy wyświetlaczu (z prawej jego strony), teraz możemy wysunąć ją z wsuwki która znajduje się przy prawej krawędzi. Odginamy delikatnie całą listwę do siebie i wysuwamy. Nie ma tam zatrzasku wiec nie próbujcie tego siłą ciągnąć. Na końcu ostatni zatrzask z lewej strony. Odginamy plastik który znajduje się przy kierownicy i delikatnie ciągniemy listwę, powinna odskoczyć. Moim zdaniem ten ostatni jest najtrudniejszy.

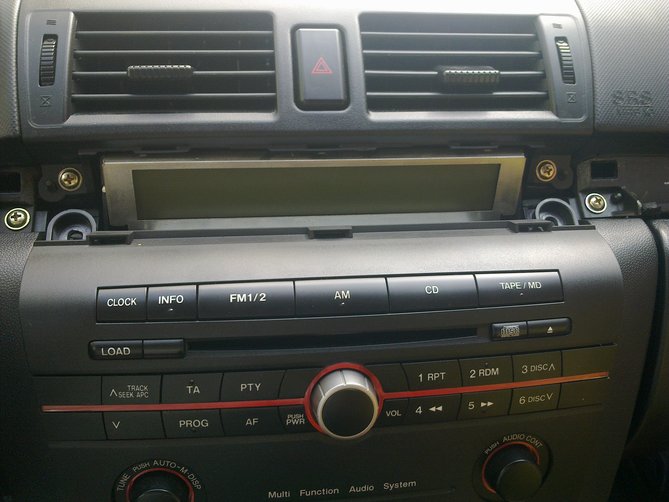

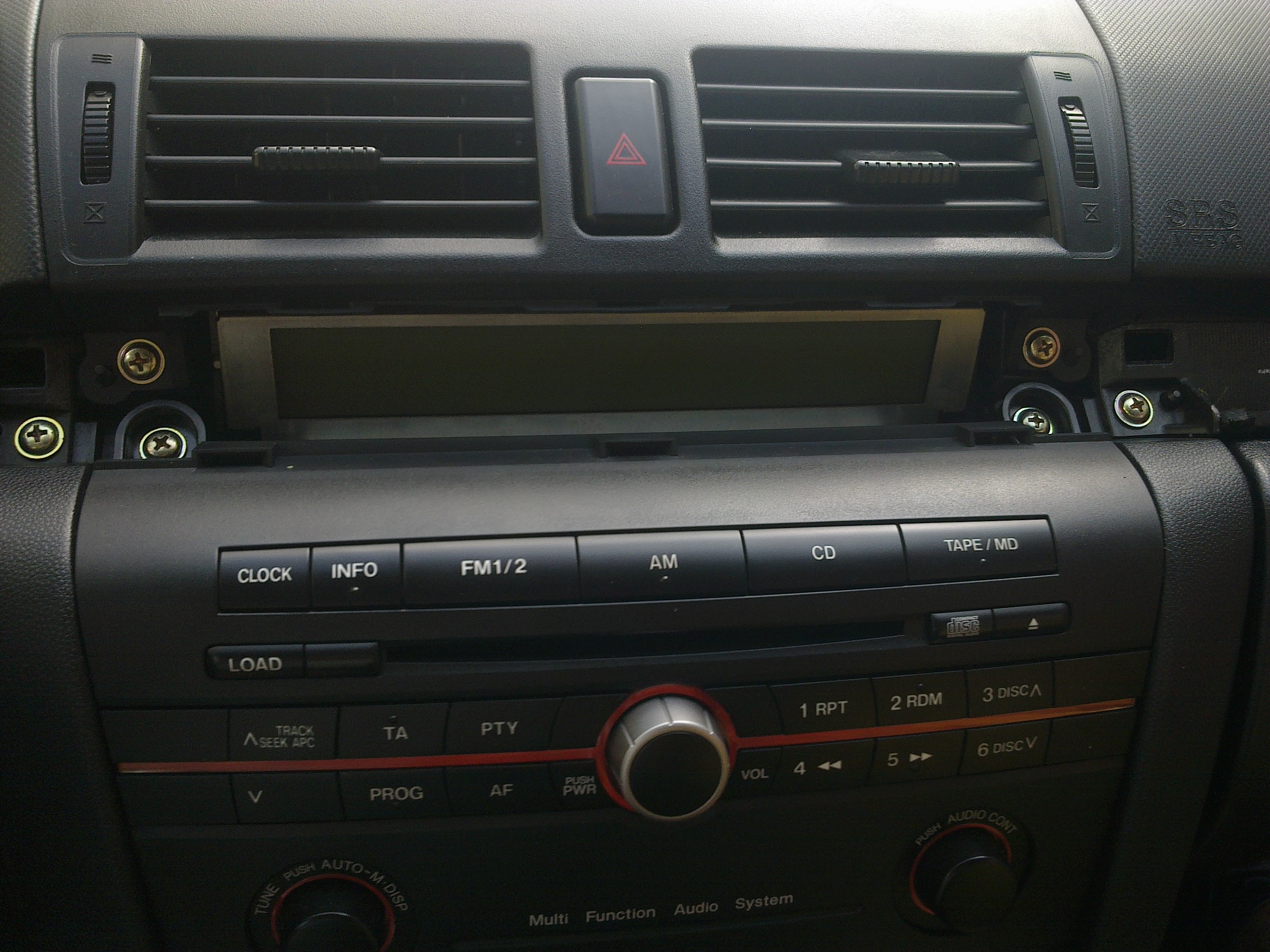

Ukazują się naszym oczom śrubki trzymające radio oraz plastiki. Odkręcamy dwie od radia (dolny rząd, środkowe), ja odkręciłem również dwie górne od plastiku aby zdemontować wejście od iPod'a które zostało po poprzednim właścicielu.
Wyciągamy radio, łapiemy obiema dłońmi je od góry i raz lewa, raz prawą stronę powoli wysuwamy. Będzie mały opór, jednak powinno wyjść bez łamania czegokolwiek z odpowiednim wyczuciem (odkręconego plastiku nie widać ponieważ zdjęcia robione podczas składania wszystkiego).

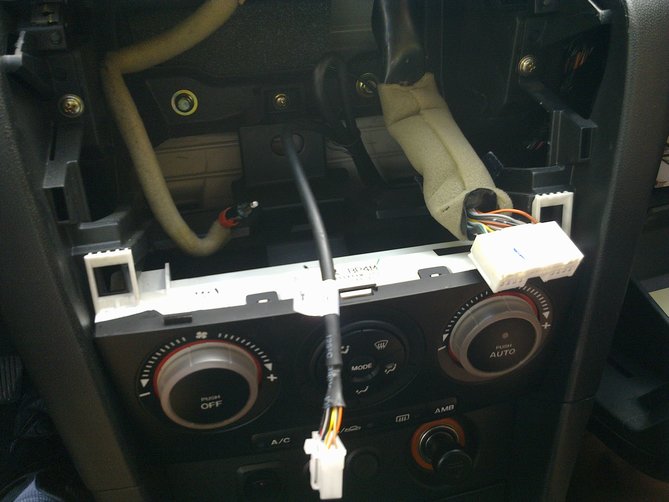

Wyciągamy całe radio, odpinanym z tylu antenę (lewe wejście) oraz głośniki itd. (prawa kostka), odkładamy radio do tyłu dla lepszego dostępu.

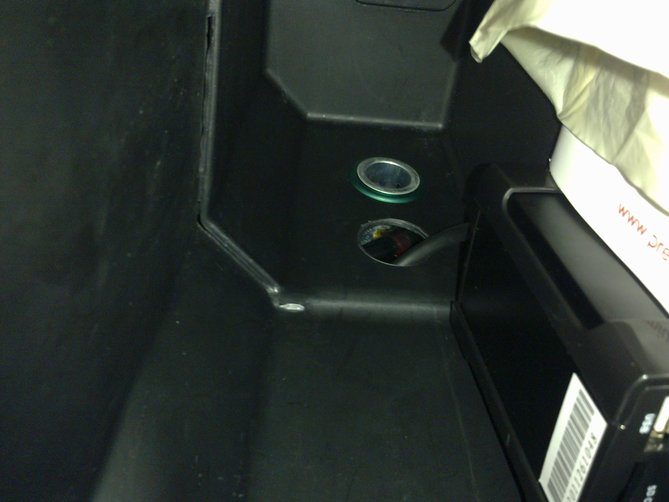

Jak widać miałem już w schowku wyciętą dziurę przez poprzedniego właściciela (trafił pierwszym otworem podczas montażu dodatkowego wejście zapaliczki w jakąś grodź za schowkiem i musiał ciąć obok), wkładamy tam końcówkę kabla, dajemy z naddatkiem aby później mieć go więcej podczas wyciągania od strony radia.
Tak wygląda schowany cały (jednak to po wyciągnięciu kabla za radiem).

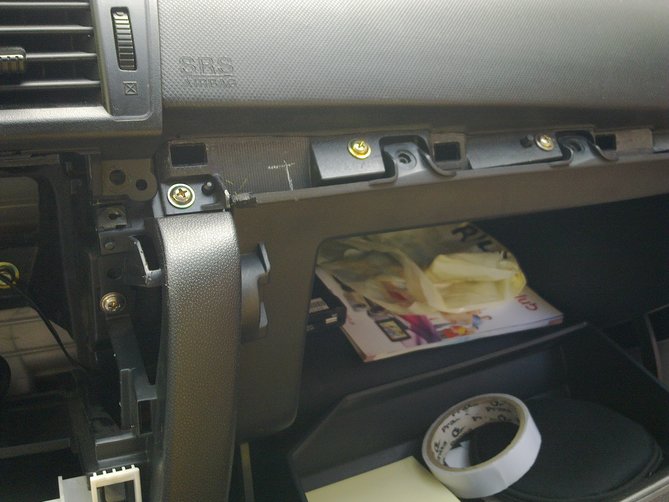

Dla lepszego dostępu odkręcamy i opuszczamy w dół schowek (dwie śrubki jak na zdjęciu, oraz po zatrzasku z każdej strony, w tym wypukleniu co się domyka schowek) oraz podnosimy plastik z nawiewami.
Tutaj widać jak został przeciągnięty kabel. Obok schowka, a wychodzi w szczelinie za radiem w plastikach. Wyciągamy odpowiednia ilość a resztę związujemy zęby nam nie latała w środku.
W takiej kolejności podpinamy przewody do radia. Antena, xcarlink, głośniki itd.

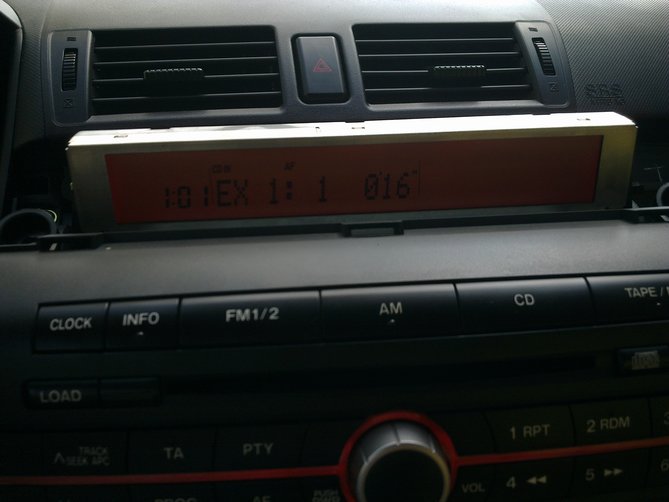

Test czy wszystko działa. Odpalamy zmieniarkę po przez dwukrotne naciśnięcie przycisku CD. Swoją drogą można tam markerem napisać "CD / EX"

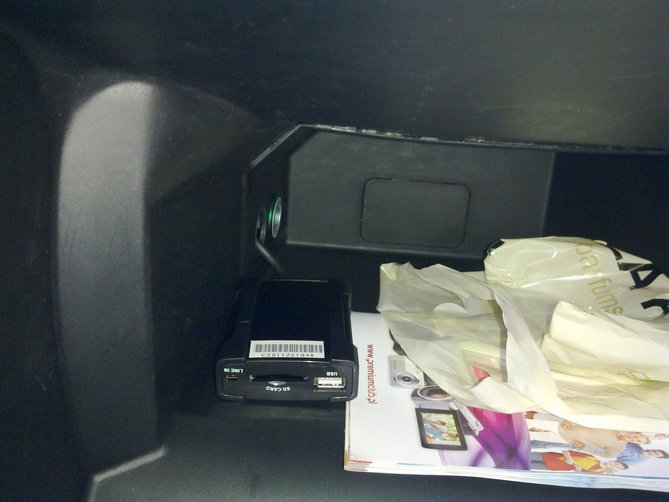

Składamy wszystko do kupy, skręcamy, montujemy listwę i zajmujemy się "pudełkiem", ja przymocowałem zmieniarkę na taśmę dwustronną tak jak widać i trzyma się całkiem mocno.
Wszystko na swoim miejscu i ostatni test czy gra, jeżeli wszystko złożyliśmy i nie odczepiła się żadna kostka podczas składania to teraz tylko cieszyć się tym, że nie trzeba co parę dni nagrywać nowej płyty CD. Ustawiamy na nowo zegarek, programujemy radio i w drogę.
Pierwsze wrażenia są takie, że dźwięk jest troszeczkę lepszy niż z CD czy radia, jednak nie jestem żadnym audiofilem. Jedynie podczas pierwszego odpalania za każdym razem po wyłączeniu zapłonu przeskakuje po katalogach i szuka gdzie ostatnio był odtwarzany utwór.
Edit:
Link do paczki zdjęć z fotorelacji (Hasło: mazdacbr):
https://www.dropbox.com/s/cjvkaidmx7mwu ... azda_3.rar
Przy montażu postanowiłem zrobić fotorelacje, może przyda się innym osobom. Ogólnie trwało to 10-15min, szybko sprawnie i przyjemnie Przepraszam za jakość zdjęć które wykonywałem telefonem.
Zaczynamy od zdjęcia ozdobnej listwy. Otwieramy schowek, mamy tam dwa wpusty, wkładamy obie dłonie (same palce) i ciągniemy do siebie. Powinny odskoczyć dwa pierwsze zatrzaski, kolejny odczepiamy przy wyświetlaczu (z prawej jego strony), teraz możemy wysunąć ją z wsuwki która znajduje się przy prawej krawędzi. Odginamy delikatnie całą listwę do siebie i wysuwamy. Nie ma tam zatrzasku wiec nie próbujcie tego siłą ciągnąć. Na końcu ostatni zatrzask z lewej strony. Odginamy plastik który znajduje się przy kierownicy i delikatnie ciągniemy listwę, powinna odskoczyć. Moim zdaniem ten ostatni jest najtrudniejszy.
Ukazują się naszym oczom śrubki trzymające radio oraz plastiki. Odkręcamy dwie od radia (dolny rząd, środkowe), ja odkręciłem również dwie górne od plastiku aby zdemontować wejście od iPod'a które zostało po poprzednim właścicielu.
Wyciągamy radio, łapiemy obiema dłońmi je od góry i raz lewa, raz prawą stronę powoli wysuwamy. Będzie mały opór, jednak powinno wyjść bez łamania czegokolwiek z odpowiednim wyczuciem (odkręconego plastiku nie widać ponieważ zdjęcia robione podczas składania wszystkiego).
Wyciągamy całe radio, odpinanym z tylu antenę (lewe wejście) oraz głośniki itd. (prawa kostka), odkładamy radio do tyłu dla lepszego dostępu.
Jak widać miałem już w schowku wyciętą dziurę przez poprzedniego właściciela (trafił pierwszym otworem podczas montażu dodatkowego wejście zapaliczki w jakąś grodź za schowkiem i musiał ciąć obok), wkładamy tam końcówkę kabla, dajemy z naddatkiem aby później mieć go więcej podczas wyciągania od strony radia.
Tak wygląda schowany cały (jednak to po wyciągnięciu kabla za radiem).
Dla lepszego dostępu odkręcamy i opuszczamy w dół schowek (dwie śrubki jak na zdjęciu, oraz po zatrzasku z każdej strony, w tym wypukleniu co się domyka schowek) oraz podnosimy plastik z nawiewami.
Tutaj widać jak został przeciągnięty kabel. Obok schowka, a wychodzi w szczelinie za radiem w plastikach. Wyciągamy odpowiednia ilość a resztę związujemy zęby nam nie latała w środku.
W takiej kolejności podpinamy przewody do radia. Antena, xcarlink, głośniki itd.
Test czy wszystko działa. Odpalamy zmieniarkę po przez dwukrotne naciśnięcie przycisku CD. Swoją drogą można tam markerem napisać "CD / EX"
Składamy wszystko do kupy, skręcamy, montujemy listwę i zajmujemy się "pudełkiem", ja przymocowałem zmieniarkę na taśmę dwustronną tak jak widać i trzyma się całkiem mocno.
Wszystko na swoim miejscu i ostatni test czy gra, jeżeli wszystko złożyliśmy i nie odczepiła się żadna kostka podczas składania to teraz tylko cieszyć się tym, że nie trzeba co parę dni nagrywać nowej płyty CD. Ustawiamy na nowo zegarek, programujemy radio i w drogę.
Pierwsze wrażenia są takie, że dźwięk jest troszeczkę lepszy niż z CD czy radia, jednak nie jestem żadnym audiofilem. Jedynie podczas pierwszego odpalania za każdym razem po wyłączeniu zapłonu przeskakuje po katalogach i szuka gdzie ostatnio był odtwarzany utwór.
Edit:
Link do paczki zdjęć z fotorelacji (Hasło: mazdacbr):
https://www.dropbox.com/s/cjvkaidmx7mwu ... azda_3.rar
Ostatnio edytowano 27 cze 2014, 20:52 przez cbr, łącznie edytowano 4 razy
-
2+2=5
- Od: 27 mar 2011, 01:01
- Posty: 2823 (0/26)
- Skąd: Białystok
- Auto: Vauxhall Vectra SRI
Mazda3 109KM Y6 2004 (była)
za droga zabawka , trzeba by potem głośniki zmieniać
ale fotorelacja cacy
ale fotorelacja cacy
cbrPL napisał(a):No i doczekałem się w końcu na xcarlink'a. Zakupiony u Myjk'a po przez http://www.xcarlink.pl wersja SD/USB.
Teraz jeszcze rejestrator do kompletu i będziesz uzbrojony po zęby. Dobra f-relacja.
Pozdor Myjk
Koszty?
xcarlink – 340zl (z przesyłką)
2 strona taśma klejąca – 0 (miałem)
śrubokręt krzyżak – 0 (miałem)
15min czasu – bezcenne
xcarlink – 340zl (z przesyłką)
2 strona taśma klejąca – 0 (miałem)
śrubokręt krzyżak – 0 (miałem)
15min czasu – bezcenne
-
2+2=5
- Od: 27 mar 2011, 01:01
- Posty: 2823 (0/26)
- Skąd: Białystok
- Auto: Vauxhall Vectra SRI
Mazda3 109KM Y6 2004 (była)
Dobra relacja
Ja swój zamontowałem obok tunelu środkowego – czasem podpinam do niego telefon
Zauwazyłem, że czasem lubi się zgubić (nie odczytuje). Zdarzylo mi się to kilka razy doslownie, zwykle przy bardzo krotkim czasie włączenia/wyłączenia. Aby tego uniknąć pomaga przy wyłączaniu samochodu przerzucenie na inny źródło niż xc.
Ja swój zamontowałem obok tunelu środkowego – czasem podpinam do niego telefon
Zauwazyłem, że czasem lubi się zgubić (nie odczytuje). Zdarzylo mi się to kilka razy doslownie, zwykle przy bardzo krotkim czasie włączenia/wyłączenia. Aby tego uniknąć pomaga przy wyłączaniu samochodu przerzucenie na inny źródło niż xc.
Seraf ja też audiofilem nie jestem, zakupiłem i zamontowałem to dla wygody, wrzucam na pendrive/kartę multum piosenek, różne gatunki i słucham czego chce w danej chwili bez przerzucania płyt CD. Zrobiłem to dla wygody, bo i łatwiej wrzucić na nośnik muzykę niż iść po płytę CD i nagrywać
No ja długo z tym jeszcze nie jeżdżę i jak do tej pory jedynie to poszukiwanie gdzie grało ostatnio mnie zdziwiło, ale już się przyzwyczaiłem, ze zacznie grac po 5s od włożenia do stacyjki kluczyka i przekręcenia
No ja długo z tym jeszcze nie jeżdżę i jak do tej pory jedynie to poszukiwanie gdzie grało ostatnio mnie zdziwiło, ale już się przyzwyczaiłem, ze zacznie grac po 5s od włożenia do stacyjki kluczyka i przekręcenia
-
2+2=5
- Od: 27 mar 2011, 01:01
- Posty: 2823 (0/26)
- Skąd: Białystok
- Auto: Vauxhall Vectra SRI
Mazda3 109KM Y6 2004 (była)
Dzisiaj zamontowalem u siebie. Ogolnie w porzadku, ale jest troche uciazliwe, ze utwory nie odtwarzane sa w takiej kolejnosci, jak sa nazwane (np. 01. Aaaa, 02. bbb, itd), tylko raczej w kolejnosci wgrania do katalogu z nosnikiem. Co jest jednak nieprzewidywalne, bo moj system operacyjny wgrywa te pliki w jakis dziwny sposob i w efekcie kolejnosc i tak mi nie odpowiada. Stad pytanie, jak wy z tym sobie radzicie? Najlepsze rozwiazanie na jakie wpadlem, to podlaczenie telefonu, gdzie mam wszystko pogrupowane w listy, ale niestety xcl umiejscowiony jest w schowku, a kabel usb->jack jest za krotki (no, chyba, ze tel tez bedzie zamkniety w schowku...). Bede wiec myslal o wyprowadzeniu takiego kabla (dluzszego oczywiscie) moze gdzies w miejscu po popielniczce, albo jeszcze lepiej -- w schowku przy hamulcu recznym
cbrPL już wiem gdzie umieszczę moje gniazdo od zapalniczki fotki się przydały wygodnie Ci się z niego korzysta?
Elementy wyposażenia prawych drzwi przednich i tylnych https://picasaweb.google.com/1062179878 ... rnika2012#
Sprzedam gumowe osłony progów viewtopic.php?f=5&t=165154&p=2783056#p2783056
Zoom-Zoom [url=http://www.mazdaspeed.pl/forum/viewtopic.php?f=332&t=120521]
Sprzedam gumowe osłony progów viewtopic.php?f=5&t=165154&p=2783056#p2783056
Zoom-Zoom [url=http://www.mazdaspeed.pl/forum/viewtopic.php?f=332&t=120521]
- Od: 21 mar 2008, 21:04
- Posty: 1902 (6/4)
- Skąd: Siemianowice Śląskie
- Auto: Hyundai i40 2.0 2014 kombi
VW Polo 6N 1.0 1999
eks: Mazda3 BK Active 1.6 MZR Z6 2005
eks: Fiat Seicento Young 0.9 1999
scorseze napisał(a):Dzisiaj zamontowalem u siebie. Ogolnie w porzadku, ale jest troche uciazliwe, ze utwory nie odtwarzane sa w takiej kolejnosci, jak sa nazwane (np. 01. Aaaa, 02. bbb, itd), tylko raczej w kolejnosci wgrania do katalogu z nosnikiem. Co jest jednak nieprzewidywalne, bo moj system operacyjny wgrywa te pliki w jakis dziwny sposob i w efekcie kolejnosc i tak mi nie odpowiada.
czy mozesz rozwinac ten watek w jaki sposob dokładnie sa odtwarzane, bo jesli dobrze zrozumialem czyta z katalogu ale po dacie dodania? podaj jakis konkretny przyklad folderu i w jakiej kolejnosci odtwarza – jestem na kupnie i prawde mowiac nie mam ochoty babrac sie z jakims domowej roboty softem zeby pliki z mp3 wrzucac. juz pomijam fakt ze uzywam głownie ubuntu...
Przez miasto jak samoloteeeeeeem...
Myjk napisał(a):Sprawdź program forumowicza
O nawet nie wiedziałem o tym programie, na pewno mi też się przyda przy następnym odświeżaniu karty. Chociaż mi za bardzo nie przeszkadza, że odtwarza utwory w kolejności wrzucenia na kartę.
lukaszm napisał(a):już wiem gdzie umieszczę moje gniazdo od zapalniczki
No miejsce które wymyślił Niemiec mi też się podoba, np. gdy jadę z nawigacją i chce podładować telefon to "do schowka z nim"
lukaszm napisał(a):fotki się przydały
No to się cieszę z kolejnej zadowolonej osoby, w końcu po to powstała ta fotorelacja
lukaszm napisał(a):wygodnie Ci się z niego korzysta?
Szczerze to lepszego miejsca nie mogłem chyba sobie wymarzyć, po początkowych problemach z taśmą dwustronną gdzie trafiła się jakaś trefna, to teraz po przyklejeniu już od 2 miesięcy nie widzę go praktycznie. W schowku nie przeszkadza w niczym, wisi sobie spokojnie. Kartę wkłada się i wyjmuje też dobrze, gdy się już przyzwyczaiłem gdzie jest otwór na nią.
P.S. Dziś zrobiłem mały test, przy maksymalnej głośności na seryjnych głośnikach muzyka z radia trzeszczała, a po odpaleniu zmieniarki był jak dla mnie idealny.
-
2+2=5
- Od: 27 mar 2011, 01:01
- Posty: 2823 (0/26)
- Skąd: Białystok
- Auto: Vauxhall Vectra SRI
Mazda3 109KM Y6 2004 (była)
tradeitdamn napisał(a):czy mozesz rozwinac ten watek w jaki sposob dokładnie sa odtwarzane, bo jesli dobrze zrozumialem czyta z katalogu ale po dacie dodania?
Tak, odtwarza po dacie wgrania pliku do katalogu. Tzn. ze jak kopiujesz pliki z hdd na np. karte sd pojedynczo, to masz taka kolejnosc odtwarzania w jakiej wgrywasz. Ale jak wgrasz naraz kilka plikow, to Win7 (takiego uzywam) wydaje sie kopiowac je w sobie znanej kolejnosci. Sprawdz u siebie, sprobuj skopiowac cos na usb lub karte sd i po tym posortuj wg daty utworzenia plikow.
Nie sprawdzilem jeszcze programu forumowicza, ale ogolnie, najlepszym dla mnie rozwiazaniem bylby taki program/skrypt, ktory po prostu zmienilby date utworzenia plikow automatycznie, na podstawie ich nazwy. Cos wg algorytmu:
1. Odczytaj zawartosc katalogu do kolekcji K.
2. Porzadkuj K wg nazwy pliku.
3. Wez pierwszy plik z K i ustaw mu date utworzenia jako aktualny czas T1.
4. Dla kazdego z pozostalych plikow z K, ustaw date utworzenia jako T1 + 1s
5. Ustaw T1 += 1s
Kto chetny do realizacji?
Myjk napisał(a):Jak masz ustawione sortowanie w oknie Windowsa?
Po nazwie rosnąco (utwory mam ponazywane 01., 02., itd). Poczytam cos o tym dzisiaj, ale wydaje mi sie, ze system operacyjny moze wgrywac kopiowane pliki i tak wg wlasnego widzimisie (tzn. wrzuca je gdzies do bufora, niezaleznie w jakiej kolejnosci byly posortowane). W efekcie mam wiec tak, ze po wgraniu kolejnosc jest np. 04, 05, 06, ...., a gdzies na koncu 01, 02, 03.
Martwi mnie jednak inny problem, o ktorym napisalem tutaj:
viewtopic.php?p=2132131#p2132131
Po wlozeniu plyty cd nie gra, tylko wyswietla check cd, nie wiem jaki moze to miec zwiazek z tym, ze tego samego dnia podlaczylem xcl-a, ale na poczatku cd gral bez problemu tuz po podlaczeniu xcl-a.
Witam, dzisiaj zamontowałem u siebie takowe urządzenie. Fotorelacja bardzo mi pomogła, jednak po wyjęciu schowka i przymierzeniu się do wycinania otworu do kabelka zauważyłem, że na tylnej ściance jest zaślepka, którą można wyjąć i puścić tamtędy kabel. Tak też zrobiłem wycinając w niej otwór tylko na wielkość kabla.
Tak to u mnie wygląda.
Tak to u mnie wygląda.
- Od: 19 cze 2011, 12:54
- Posty: 235
- Skąd: Murowana Goślina/Grajewo
- Auto: Mazda 3 Y6 '05 już bez FAP
Ralf2107 napisał(a):Witam, dzisiaj zamontowałem u siebie takowe urządzenie. Fotorelacja bardzo mi pomogła, jednak po wyjęciu schowka i przymierzeniu się do wycinania otworu do kabelka zauważyłem, że na tylnej ściance jest zaślepka, którą można wyjąć i puścić tamtędy kabel. Tak też zrobiłem wycinając w niej otwór tylko na wielkość kabla.
Tak to u mnie wygląda.
Ooo, ooo takie rozwiazanie chyba u siebie tez zastosuje. Zastanawialo mnie czy to z tylu to tak na stale, czy da sie to jakos usunac. Bez wyciagania schowka nie chcialem za mocno na ta tylna scianke naciskac zeby sie przekonac.
A tak btw. Czy zeby wyjac schowek wystarczy te sruby na gorze odkrecic, czy trzeba grzebac tez gdzies na dole?
Thx za foty.
- Od: 6 kwi 2011, 09:32
- Posty: 429 (1/1)
- Skąd: Wlkp
- Auto: Mazda 3 BK Y6 '04 Hatchback
Golf MK 7,5 1.4TSI '18
Schowek trzyma się na dwóch śrubach i dwóch (lub trzech) zatrzaskach no i światełko odczepić. Ale żeby wyjąć zaślepkę trzeba wyjąć schowek, bo ona wychodzi do wewnątrz, więc jedynie możesz ją wcisnąć przy zamontowanym schowku.
