Witam.
(Info do Pana moderatora – jeśli uważasz, że powinno to być gdzieś indziej – przenieś, jeśli uważasz, że jest coś nie tak napisz zmienię, poprawię.)
Jeśli chcecie jakieś poprawki proszę o PRIV wiadomość.
Oczywiście pominąłem kwestię samej instalacji sterownika, chyba, że uważacie, iż należy też ją dodać zmienię.
Sam sterownik nosi nazwę na mojej płytce: PL2303_Prolific_DriverInstaller_v1210.exe,
-sterownik Vista –
-sterownik XP –
-sterownik Win 7 – ,
sterownik podzielony został na dwie części, (tworzymy katalog na pulpicie pod nazwą np. sterownik, ściągamy do niego 2 części, rozpakowujemy i cieszymy się sterownikiem pod win 7)
Etap 1

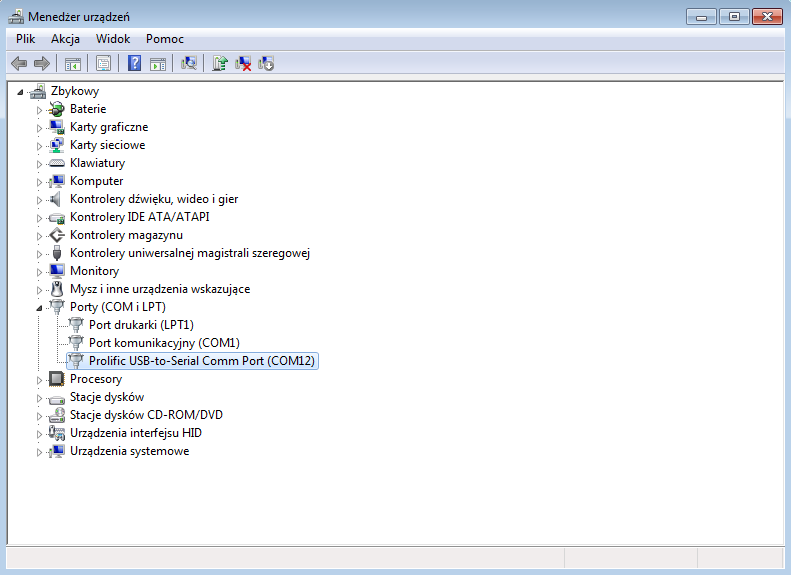

Po instalacji sterownika w naszym systemie podpinamy naszego elma i przechodzimy do zakładki w panelu sterowania --> menadżer urządzeń
Etap 2

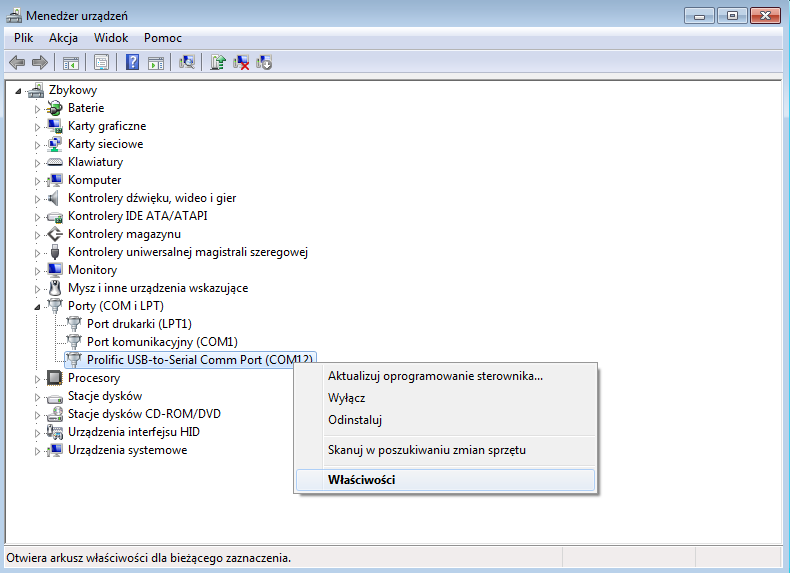

Klikamy prawym klawiszem myszy na naszym urządzeniu:
Prolific USB-to-Serial Comm Port --> wybieramy właściwości
Etap 3

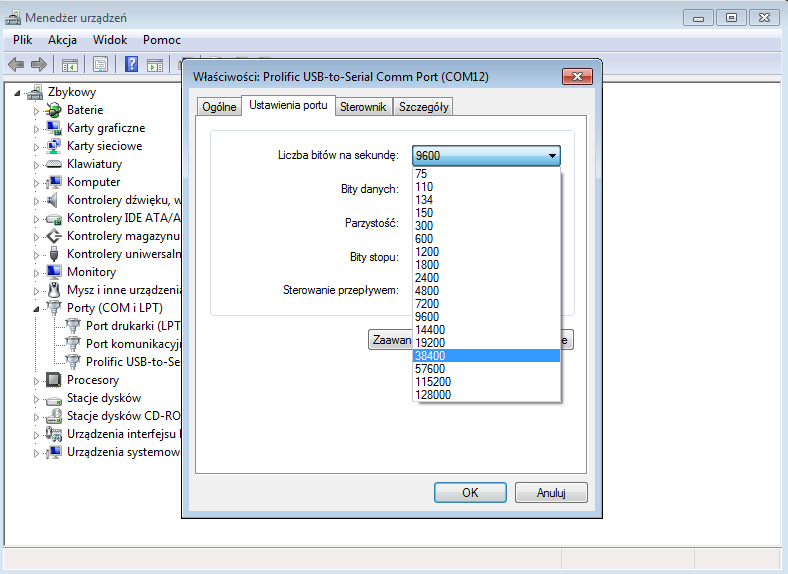

W zakładce --> ustawienia portu wybieramy prędkość (okazuje się, że mój elm działa z prędkością
38 400 b/s. Wybieramy ją i klikamy ok.
Etap 4
W tej samej zakładce klikamy na przycisk -->zaawansowane i pojawia nam się okno
--> zaawansowane ustawienia
z paska wybieramy pierwszy wolny port (u mnie jest to akurat port 12)
Klikając --> OK – w ten sposób zamykamy wszystkie okna i mamy skonfigurowany sterownik elma.
Etap 5
BARDZO WAŻNE --> wtykając usb elma pod inne usb na którym instalowaliśmy elma, zmieniają się nasze ustawienia więc nie róbmy tego.
Następnie uruchamiamy forscan

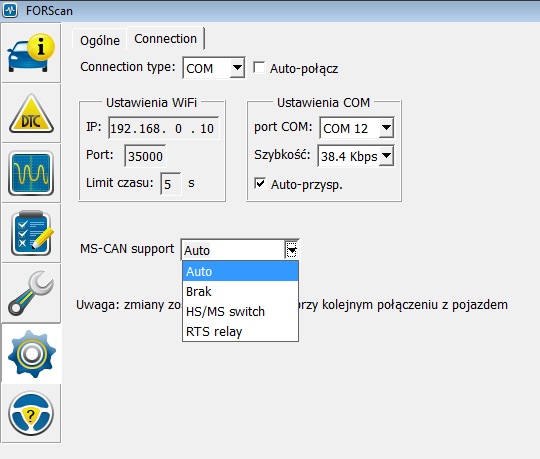

Klikamy na przycisk --> ustawienia musimy ustawić sobie:
-Wybór połączenia na COM
-port ( w moim przypadku 12)
– możemy też zaznaczyć ptaszek v – Auto – połącz
– oraz ptaszek v – Auto – przysp. – jest to połączenie z max prędkością, choć jak to zauważyłem nie koniecznie działa, dlatego konfiguracja ręczna prędkości.
– MS CAN u mnie jest na Auto

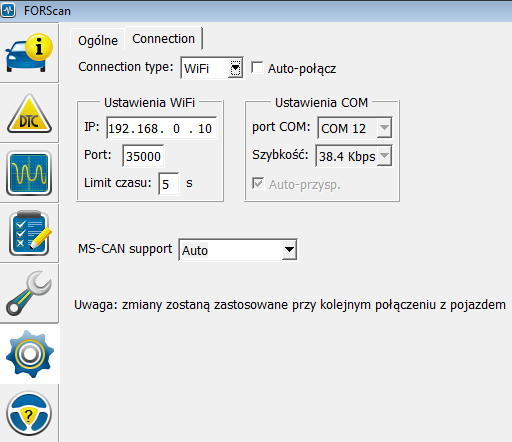

Wersja pod WIFI
Jeśli mamy interfejs na wifi wtedy w interfejsie trzeba zobaczyć z jakiej puli adresów korzysta nasz interfejs.
Mogą być dwie możliwości albo adres ip: 192.168.0.XX albo 192.168.1.XX
Standardowo jest 0 (czyli trzecia kolumna cyfr) a potrzebujemy 1 zmieniamy w programie na 1 robimy ok. Odpalamy jeszcze raz forscana i mamy zmieniony adres IP.
XX-oznacza cyfrę z puli cyfr od 1 do 256.
Standardowo jest 10
Etap 6

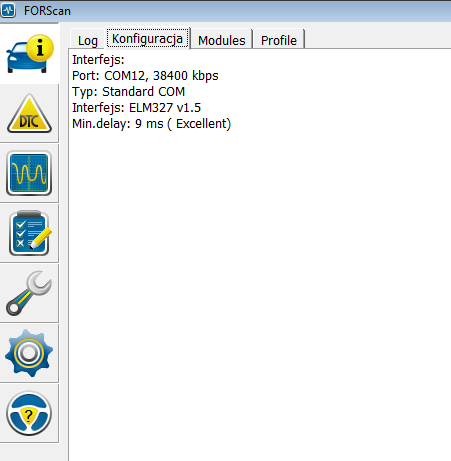

Tak powinno wyglądać okno po prawidłowym skonfigurowaniu elma i uruchomieniu forscana bez podłączenia pod nasze Magdalenki
Edycja: dnia 25.12.2015
Chciałbym również zauważyć, że do prawidłowej pracy potrzebny jest:
– framework– https://www.microsoft.com/pl-pl/download/details.aspx?id=30653
jeśli posiadamy system 64 bitowy, ściągamy wersję 64 bitową, jeśli system 32 bitowy, wersje 32 bitową
–xna framework– XNA Framework Redistributable 4.0
https://www.microsoft.com/en-us/download/details.aspx?id=20914
Można zainstalować obydwa framework-i, są to po prostu biblioteki systemowe które są potrzebne do prawidłowej pracy sterownika.
INSTRUKCJA konfiguracji sterownika ELM 327
Strona 1 z 1
Może to i fajne ale tak szczerze mówiąc to wolę sobie diodę podpiąć niż bawić się w instalację jakichś sterowników i frameworków. Mniej czas u mniej zachodu a efekt końcowy taki sam bo i tu i tu odczytam błędy. Reszta info to zbędny bajer. I po co wydawać kasę w ELMy. Lepiej sobie paliwka zalać i jeździć
Reasumując twoją wypowiedz lepiej by było gdyby się cofnąć do epoki kamienia i wejść na drzewa , no i oczywiście wszyscy musieli by mieć auto z lat 90, a co z nowszymi ?
do kasacji ?
do kasacji ?
No wiadomo że w nowszych autach taki interfejs musi być. Ale w moim przypadku to całkowicie bez sensu. A jeśli chodzi o auta z lat 90tych to jeszcze wszyscy je przeprosimy jak tylko zaczną się problemy ze współczesnymi także niech Ci nie będzie tak do śmiechu
A cała instrukcja napisana przez Ciebie jest jak najbardziej ok i nie neguję tego pomysłu.
A cała instrukcja napisana przez Ciebie jest jak najbardziej ok i nie neguję tego pomysłu.
Diodą odczytasz tylko błędy, a poprzez ELM również aktualne parametry silnika.
- Od: 12 paź 2008, 22:43
- Posty: 478 (0/4)
- Skąd: Garwolin
- Auto: 323f BA 1.8 TURBO '96
Poczytaj może pomoże , może być problem z kablem ELM-a czyli podróbą. Ja miałem problem z W8. Rozumiem , że nie możesz się połączyć po OBD z Forscan-em
http://grylewicz.pl/kabel-usb-rs232-pro ... ad-kod-10/
https://aveoworklogs.pl/pl2303hx-instal ... htbox-3/0/
http://grylewicz.pl/kabel-usb-rs232-pro ... ad-kod-10/
https://aveoworklogs.pl/pl2303hx-instal ... htbox-3/0/
MAZDA SIĘ NIE PSUJE TO LUDZIE PSUJĄ MAZDY
Temat ogólnie jest taki że na drugim kompie z win 10 wszystko działa elegancko... teraz sprawiłem sobie małego kompaktowego kompika z win 7 typowo do diagnnostyki bo jest to opcja bardziej wygodna w obsłudze itd. Zakładam że może to być wina raczej moja ze względu na brak wiedzy informatycznej w tej dziedzinie... mam znajomego magika od kompów może coś pomoże i napisze
