Dołożenie światła przeciwmgielnego tylnego w wersji USA

Dział przeznaczony do rozwiązywania wszelkich problemów dotyczących wyposażenia i karoserii. Nie zawiera elementów przenoszenia napędu.

Postprzez Arek_78 » 10 kwi 2011, 07:36

Widząc, że coraz więcej aut z rynku USA to trzeba je dostosować do naszych przepisów drogowych. Najważniejszy brak to swiatła przeciwmgielne tylne – które w USA nie są obowiązkowe, a w EU niestety tak (choć taka mała uwaga z mojej strony to w EU mamy więcej przypadków parkowania w bagażniku niż w USA :) więc i światła nie pomogą).

No to zaczynamy:

Żeby zamontować światło przeciwmgielne z tyłu należy zaopatrzyć się w manetke od przedlifta (zdjęcie takie jak wcześniej pokazał kristofc). Uwżajcie na oznaczenia, mają być dokładnie takie jak te na obrazku.
Manetka od polifta działa inaczej – światła przeciwmgielne przednie załączane są impulsem. Do wersji USA ciężko będzie podpasować manetkę żeby był tył i przód więc halogeny przednie też bedzie trzeba przerobić.



Ściągamy poszycie tylnej klapy – jest tam pare plastikowych zaczepów. Jak będziemy uważać przy ich ściąganiu to powinny nam się dać zamontować ponownie.
Naszym oczom ukażą się dwie lampy i kostki które są do nich podpięte.

Kostki są 3 pinowe. Przewód czarny (masa) i zielony z czarnym paskiem (+12V dla świateł pozycyjnych). 3 pin (którego nie ma) to właśnie nasze napięcie (+12V) na światła przeciwmgielne. Na szczęście 3 pin możemy dołożyć ze zwykłego konektorka od głośników, niestety będziemy potrzebowali szczypce do jego zaciśnięcia.


Ja dołożyłem piny do obu lamp – nie lubię niewykorzystanych żarówek :)



Następnie po dołożeniu pinów mocujemy nasz nowy przewód do tego fabrycznego, który idzie do lampy, żeby nam nie hałasował na dziurach. Można to zrobić taśmą izolacyjną lub opaskami samozaciskowymi – ja wybrałem to drugie ponieważ taśmy nie są już gatunkowo tak dobre i po paru zimach mało co z nich zostanie :). Zresztą więcej już tam zaglądać nie będziemy :)



Kolejną rzeczą było wzięcie napięcia do świateł przeciwmgielnych. Tu mamy prostą sprawę ponieważ światła te mają się świecić wtedy gdy świeci się postój więc napięcie bierzemy z postoju. Ja zamiast ciąć i lutować podłączyłem się do przewodu za pomocą szybkozłączki (tej niebieskiej jak na fotce).



Przewód załączający przekaźnik świateł przeciwmgielnych jest brany z manetki. Jest to przewód masowy. Nie było potrzeby zastosowania bezpiecznika w obwodzie ponieważ w razie jakiegokolwiek zwarcia zareaguje fabryczny bezpiecznik od świateł postojowych.

Przewód od manetki pociągnąłem pod listwami na podłodze od strony kierowcy – akurat nie trzeba nic rozbierać bo ładnie się schował. Trochę problemu miałem z przepchaniem przewodu w izolacji między klapą bagażnika a autem. Udało mi się od razu 3 szt przewodów przeciągnąć. Niby miały być dwa zapasowe ale na wykorzystanie jednego już mam pomysł więc zostanie tylko jeden na przyszłość :)

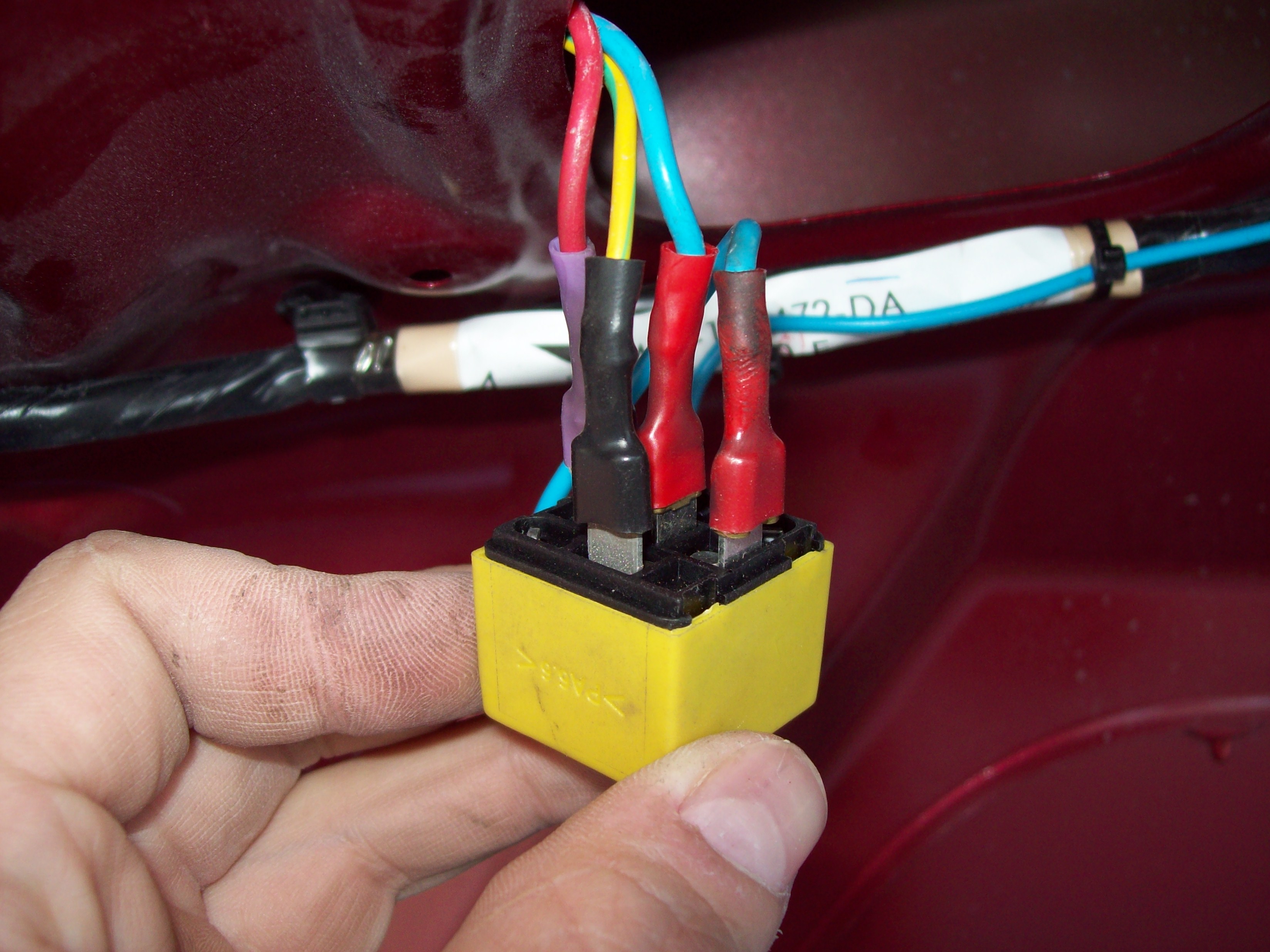

Teraz najważniejsze – przekaźnik. Na rynku mamy ich tyle do wyboru ale praktycznie do podłączenia świateł przeciwmgielnych możemy wykorzystać każdy załączający z 4 nóżkami. Ja miałem pod ręką jeszcze taki stary z mojego poprzedniego auta. On jest najbardziej odpowiednim.
Jeżeli nie dostaniecie takiego samego to patrzcie na schematy, żeby były podobne i w razie czego możecie sie pytać to wam powiem jak podłączyć inny przekaźnik.


Ten podłączamy tak:30 – przewód od świateł postojowych z napięciem +12
87 i 87 – przewody, które doprowadziliśmy do lamp – nasze zasilanie do świateł przeciwmgielnych
85 – przewód od manetki – ma za zadanie załączenie świateł przeciwmgielnych


Teraz przyszła kolej do podłączenia pinu od manetki. Tu jedna bardzo ważna uwaga – jak będziecie kupować manetkę to proście o kostkę do niej z uciętymi kablami bo nie da rady dorobić tam pinu bezinwazyjnie i nie ma żadnych zamienników.

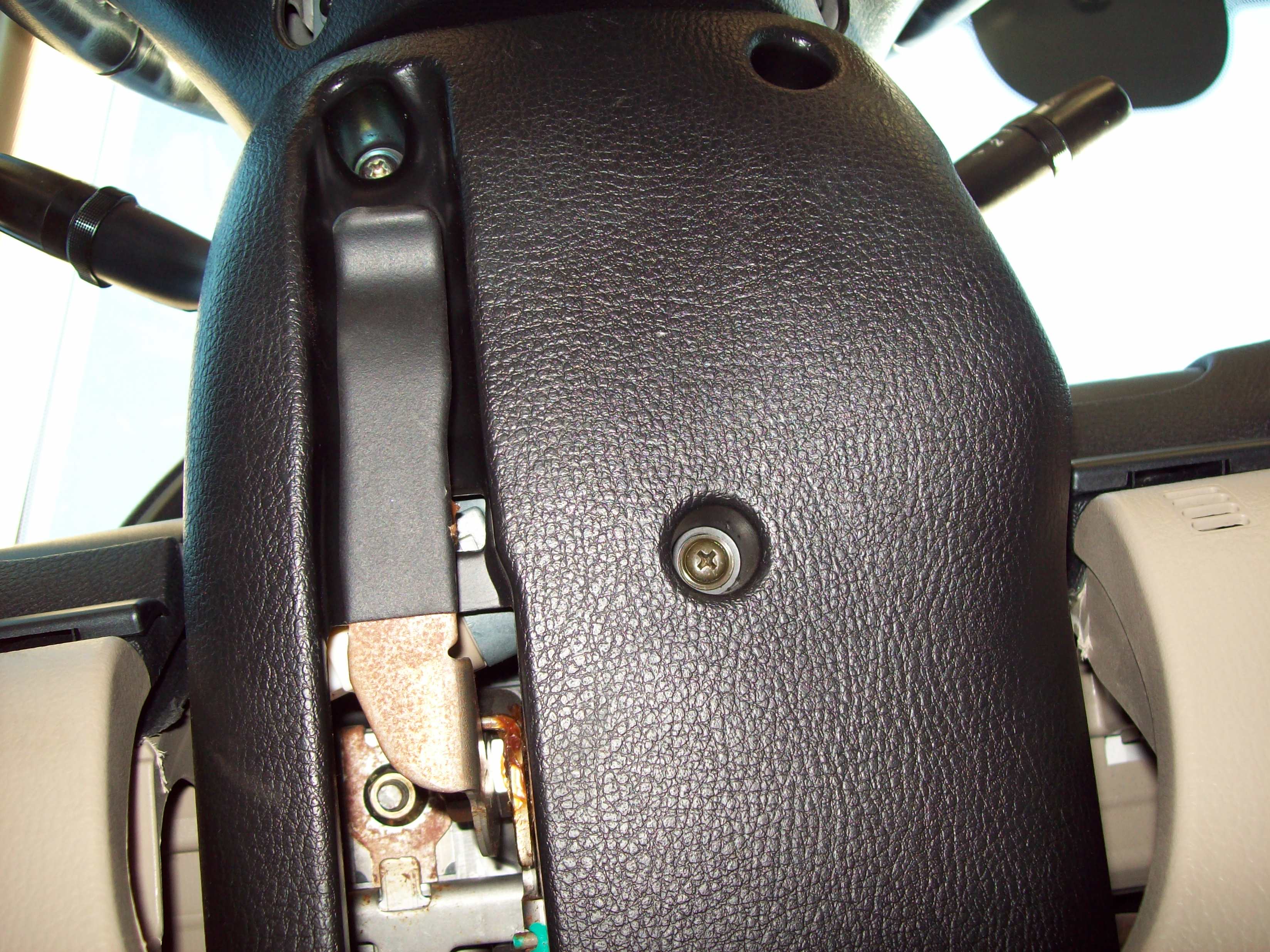

Pod kierownicą odkręcamy 3 śrubki (śrubokrętem krzyżakowym). Tym sposobem obudowa kierownicy jest już odkręcona i możemy ją wyciągnąć. Należy kierownicę obniżyć i pociągnąć maksymalnie do siebie. Uważajcie też na podświetlenie stacyjki – żarówkę z oprawką należy przycisnąć i wyciągnąć. Dopiero wówczas możemy ściągnąć dolną obudowę kolumny kierownicy.


Mamy teraz dostęp do obydwu manetek.



Po odpięciu wtyczki lewej manetki możemy ją wymienić na naszą nowo zakupioną z opcją świateł przeciwmgielnych.
Teraz pora na dołożenie pinu od świateł przeciwmgielnych tylnych. Tak jak widzicie jest to ten pin z niebieskim przewodem (3 od prawej, na dole). Ten przewód to ten który idzie do zamontowanego przez nas przekaźnika. Ma na celu załączanie nam świateł przeciwmgielnych tylnych.



Pozostaje nam wszystko poskładać i cieszyć się światłami przeciwmgielnymi :)

Gdyby były jakieś pytania to służę pomocą.
Forumowicz

Od: 1 cze 2009, 05:15
Posty: 475 (1/5)
Skąd: Lubin
Auto: Mazda 6 3.0 V6 2006 r. 6-bieg; CarPC :)

Postprzez Wojtek » 10 kwi 2011, 07:42

dziekujemy za fotorelacje :D
jest super!

Ps. dodalem do spisu fotorelacji... :)
Skoda Rapid Obrazek , Mii FR-line 1.0 Obrazek
byly: Mazda 323 BG, Tribute, M6 GG, M5 CR i M2 DE, SEAT Mii SE 1.0, Seat Toledo NH S 1.2
Avatar użytkownika
Zarząd – Członek Zarządu
Koordynator Forum

Od: 21 gru 2013, 12:44
Posty: 17163 (116/404)
Skąd: UK
Auto: Skoda Rapid 1.2 SE-L 110KM
Seat Mii FR-line 1.0 75KM

Postprzez Arek_78 » 19 kwi 2011, 12:27

Po paru wyjazdach w dalsze trasy zauważyłem wiosenne przesilenie które działa na niedzielnych kierowców, którzy dodatkowo jeżdżą "na pamięć".
Aby bardziej wyróżnić swoje auto przynajmniej podczas hamowania – żeby mi nie zrobili z niego garażu – postanowiłem zrobić małą modyfikację świateł stop.

Jako, że instalacja jest już pociągnięta zgodnie z fotorelacją powyżej postanowiłem zmienić jedną rzecz. Podczas hamowania mają zapalalać się światła stopu i światła przeciwmgielne tylne wraz ze światłem dodatkowym na środku za szybą. Oczywiście pozostawiając tradycyjne działanie świateł przeciwmgielnych.

Potrzebujemy do tego taki oto przekaźnik:
Obrazek

Zastępujemy nim przekaźnik z pierwszej fotorelacji podłączając w taki sposób:
30 – podłączamy przewody zasilające idące do lamp (do żarówek przeciwmgielnych)
85 – podłączamy przewód ten z manetki – czyli ten który uprzednio ciągnęliśmy przez całe auto
87a – podłączamy przewód zasilający światła stop – tu będzie trzeba pociągnąć dodatkowy przewód z bagażnika
87 i 86 – podłączamy zasilanie od świateł postojowych (ten kabel też już robiliśmy w poprzedniej fotorelacji)

I to wszystko – cieszymy się dodatkowymi światłami stop i jednocześnie mamy światła przeciwmgielne tylne.
Forumowicz

Od: 1 cze 2009, 05:15
Posty: 475 (1/5)
Skąd: Lubin
Auto: Mazda 6 3.0 V6 2006 r. 6-bieg; CarPC :)

Postprzez Lorento » 19 kwi 2011, 13:17

Niestety, za długo tą modyfikacją możesz się nie pocieszyć. Instalacja światła przeciwmgielnego w kloszu lampy używanej jako światło STOP jest niezgodna z naszymi przepisami!!! ( Min. odległośc światła p.mgły od światła STOP wynosi 10 cm)
Swoja drogą nie rozumiem: Dostosowujesz instalację USA do wymogów przepisów europejskich, po czym to wszystko pierniczysz robiąc nielegalną modyfikację. :|
POGROMCA ZENONÓW!
Nie przeginajcie! Gdzie? ....... W Aucie!!!
Forumowicz

Od: 2 lip 2008, 20:21
Posty: 512 (0/1)
Auto: mazda 6 MZR 2,3

Postprzez Arek_78 » 19 kwi 2011, 13:49

Nielegalną? Przecież światła przeciwmgielne są. Działają zgodnie z przepisami prawa w odległości 10 cm od świateł stop które zapalają się podczas działania świateł przeciwmgielnych.

Instalacja jest zgodna z prawem – zanim ją założyłem zrobiłem wywiad na stacji diagnostycznej oraz u przypadkowych policjantów z szuszarką gdy chcieli mi uszczuplić portfel.
Forumowicz

Od: 1 cze 2009, 05:15
Posty: 475 (1/5)
Skąd: Lubin
Auto: Mazda 6 3.0 V6 2006 r. 6-bieg; CarPC :)

Postprzez dobrzyn22 » 10 paź 2011, 23:05

Dołączę się do tematu z pytaniem,ponieważ w "szybkich pytaniach odpowiedzi brak ;P

Mam M6 wersja europejska,czyli moje światła wyglądają tak:

2x stop+2x pozycja+1x przeciwmgielne

a chciałbym mieć(jak łatwo się domyślić ;) )tak:

4xstop+4xpozycja+2x przeciwmgielne

Obecnie auto posiada 4 żarówki dwuwłóknowe(2 na razie nie podłączone) i teraz pytanie:

czy do powyższej konfiguracji potrzebuję przekaźnika,o którym pisał Arek_78,który ma 5 nóżek,czy może wystarczą 2 diody prostownicze(puszczające prąd tylko w 1 stronę)po jednej na przewodzie od świateł stopu i świateł p.mgielnych ??
Avatar użytkownika
Moderator

Od: 21 cze 2009, 15:38
Posty: 4785 (15/52)
Skąd: Gdynia PL/Flekkefjord NO
Auto: Mazda6 '06r. 121/147
KM 2.0 mzr-cd

Postprzez Arek_78 » 11 paź 2011, 06:53

Akurat na diodach się nie znam :) – napięcie w instalacji jest różne, więc jak mają taką tolerancję i działają tak jak piszesz – puszczając prąd w jedną strone (po uszkodzeniu nie będą go puszczać wcale) to śmiało możesz zakładać. Choć bardziej polecałbym ten przekaźnik. Łatwiej to później naprawić. A pozatym on się załącza tylko gdy włączasz przeciwmgielne. Więc prawdopodobnie zapomnisz że go masz.
Forumowicz

Od: 1 cze 2009, 05:15
Posty: 475 (1/5)
Skąd: Lubin
Auto: Mazda 6 3.0 V6 2006 r. 6-bieg; CarPC :)

Postprzez skorik » 11 paź 2011, 10:07

Jeżeli dobrze rozumiem to nie musisz stosować, żadnego przekaźnika – cały prąd (2x większy) popłynie przez obecną instalację.
Podłączasz dwie żarówki równolegle z jednej strony i tak samo z drugiej.
Dołożenie przekaźnika (a właściwie dwóch) odciążyłoby instalację, ale trzeba by ciągnąć +12 z przodu auta do tyłu.
Diody byłyby Ci potrzebne gdybyś z jednej żarówki chciał mieć dwie funkcje, np.przeciwmgielne wykorzystać jak stop gdy nie działają (było by 6x stop) i załączać je na stałe jako przeciwmgielne (wtedy 4x stop + 2x przeciwmgielne).
Avatar użytkownika
Forumowicz

Od: 10 cze 2011, 22:10
Posty: 44
Skąd: Toruń
Auto: szara Mazda 6 kombi, 2.0 benzyna

Postprzez dobrzyn22 » 11 paź 2011, 10:39

Diody byłyby Ci potrzebne gdybyś z jednej żarówki chciał mieć dwie funkcje, np.przeciwmgielne wykorzystać jak stop gdy nie działają (było by 6x stop) i załączać je na stałe jako przeciwmgielne (wtedy 4x stop + 2x przeciwmgielne).


Dokładnie tak bym chciał,ale minimalnie mnie nie zrozumiałeś ;P

Obecnie mam 4x stop+4x pozycje(żarówki 2-włóknowe). Jedna z tych żarówek już obecnie siedzi w miejscu,gdzie wcześniej było p.mgielne,więc po samym równoległym podłączeniu do wcześniej istniejących 2xstop/pozycja obecnie nie ma wcale p.mgielnych

A ja kombinuję jak wykorzystać właśnie 2 z tych żarówek dwuwłóknowych jako p.mgielne(czyli defacto żarówki te mają mieć 3 funkcje-stop/pozycja /p.mgielne).
A pozatym on się załącza tylko gdy włączasz przeciwmgielne. Więc prawdopodobnie zapomnisz że go masz.

przy tych diodach,wyglądałoby to identycznie,lecz one są po prostu wpięte w kable i tam nie ma się co popsuć ;P
Tego typu diodę stosują koledzy z forum Hondy,właśnie w takim celu(koszt dosłownie groszowy):

dioda prostownicza 1N5408
Avatar użytkownika
Moderator

Od: 21 cze 2009, 15:38
Posty: 4785 (15/52)
Skąd: Gdynia PL/Flekkefjord NO
Auto: Mazda6 '06r. 121/147
KM 2.0 mzr-cd

Postprzez skorik » 11 paź 2011, 11:08

Jeżeli masz dwuwłóknową żarówkę i słabsze włókno to postojowe, a mocniejsze to stop (tak masz teraz) to na przewód stop dajesz diodę i na przeciwmgielne diodę, a pozycyjne normalnie zostawiasz podłączone.

Tak to powinno wyglądać o ile żarówki sterowane są plusem zasilania:

Obrazek
Avatar użytkownika
Forumowicz

Od: 10 cze 2011, 22:10
Posty: 44
Skąd: Toruń
Auto: szara Mazda 6 kombi, 2.0 benzyna

Postprzez dobrzyn22 » 11 paź 2011, 12:15

skorik dzięki bardzo-dokładnie o to mi chodziło <spoko>

EDIT:
Dodam tylko,że potrzebne są 1 lub 2 takie diody-wszystko działa jak należy :D
Avatar użytkownika
Moderator

Od: 21 cze 2009, 15:38
Posty: 4785 (15/52)
Skąd: Gdynia PL/Flekkefjord NO
Auto: Mazda6 '06r. 121/147
KM 2.0 mzr-cd

Postprzez carles » 3 lis 2015, 09:51

Zwracam się do administratora lub moderatora forum o naprawienie zdjęć ponieważ obecnie się nie wyświetląją.

Pozdrawiam,
Avatar użytkownika
Forumowicz

Od: 13 lip 2011, 09:23
Posty: 35
Skąd: Wro/Byd/EPWS
Auto: Mazda 6 2.3i 5b AUT r.prod 2006 USA śr. spalanie 10lit/100km

Postprzez dobrzyn22 » 6 lis 2015, 19:13

załatwione <spoko>
Avatar użytkownika
Moderator

Od: 21 cze 2009, 15:38
Posty: 4785 (15/52)
Skąd: Gdynia PL/Flekkefjord NO
Auto: Mazda6 '06r. 121/147
KM 2.0 mzr-cd

Postprzez siersc » 13 lut 2018, 18:28

Witam,

Super fotorelacja, właśnie tego szukałam!
Jako totalny laik i świeżo upieczona posiadaczka sprowadzonej 6-ki <peace>, mam jednak pytanie dodatkowe o tę modyfikację (może trochę głupie, no ale jak pisałam, nie bardzo się znam). Otóż co z samą tylną lampą – jak to jest, że świeci przeciwmgielnym? Czasem spotyka się, że zastępują jedno wsteczne przeciwmgielnym, z kolei na forum angielskim opisują, że to świeci żarówka dwużarnikowa z pozycyjnych. Jak jest w tym przypadku? Czy może wymieniałeś cały lewy reflektor?


Przy okazji, żeby nie mnożyć wątków, to pytanie pomocnicze o reflektory przednie – u nas doświetlają drogę asymetrycznie, w usa symetrycznie, robiliście jakieś przeróbki żeby były jak u nas, czy jeździcie z takimi, jakie są? I jeśli robiliście przeróbki, to wymiana całego reflektora, czy tylko przeróbka posiadanego?


Będę wdzięczna za wszelką pomoc! Kompletuję właśnie listę zakupów, żeby przystosować moją małą do zarejestrowania w Polsce ;)
Ostatnio edytowano 13 lut 2018, 19:05 przez siersc, łącznie edytowano 1 raz
Avatar użytkownika
Początkujący

Od: 17 paź 2010, 12:56
Posty: 14 (1/0)
Skąd: Kraków
Auto: Mazda 323f, 2.0 DiTD 101 KM, rocznik 2001
Mazda 6 3.0 V6 2007 r.

Postprzez Arek_78 » 13 lut 2018, 19:05

Lampa jest przystosowana do żarówek dwuwłóknowych. Więc nic nie trzeba w samej lampie zmieniać. Wystarczy dołożyć pin do wtyczki i gotowe.

Co do przednich lamp – W M6 świecą normalnie, nic nie trzeba przerabiać względem USA. Kąt padania światła jest jak w EU.
Forumowicz

Od: 1 cze 2009, 05:15
Posty: 475 (1/5)
Skąd: Lubin
Auto: Mazda 6 3.0 V6 2006 r. 6-bieg; CarPC :)

Postprzez siersc » 13 lut 2018, 19:07

Dzięki za info, właśnie korygowałam moje pytanie o żarówkę dwużarnikową, bo wyczytałam o tym na angielskim forum. Super rozwiązanie!

Co do przodu, mam wrażenie, że świecą symetrycznie, ale to było oceniane na oko ;) Skoro mówisz, że jest ok, to wierzę. Dzięki!
Avatar użytkownika
Początkujący

Od: 17 paź 2010, 12:56
Posty: 14 (1/0)
Skąd: Kraków
Auto: Mazda 323f, 2.0 DiTD 101 KM, rocznik 2001
Mazda 6 3.0 V6 2007 r.

Postprzez Arek_78 » 13 lut 2018, 19:21

Forumowicz

Od: 1 cze 2009, 05:15
Posty: 475 (1/5)
Skąd: Lubin
Auto: Mazda 6 3.0 V6 2006 r. 6-bieg; CarPC :)

Postprzez siersc » 13 lut 2018, 19:46

No faktycznie, asymetria jak znalazł :). Zaraz robię sobie roadtripa, znajdę jakąś ciemną ścianę i porównam, dzięki!
Avatar użytkownika
Początkujący

Od: 17 paź 2010, 12:56
Posty: 14 (1/0)
Skąd: Kraków
Auto: Mazda 323f, 2.0 DiTD 101 KM, rocznik 2001
Mazda 6 3.0 V6 2007 r.

Postprzez siersc » 16 lut 2018, 15:47

Ciężko znaleźć wystarczająco ciemną ścianę w krk, ale to, co udało mi się zaobserwować, potwierdza asymetrię :)

Mam jeszcze pytanie o manetkę – piszesz, żeby uważać na to, żeby kupić przedliftowe. Chodzi o ten drobny facelift w 2005 roku, czy o nowy model z 2008? Pytam, bo na allegro jest tego cała masa, a większość jest opisana jako 2002-2008, więc nie jestem pewna, czy w tym okresie były jakieś dwie wersje tych manetek. Wszystkie z tego okresu wyglądają, jak ta Twoja, ale nie wiem, na co zwracać uwagę, więc może są jakieś detale, które je odróżniają jednak? Przykładowo takie coś – http://allegro.pl/manetka-swiatel-kieru ... l#imglayer, czy to będzie dobre?

Będę wdzięczna za pomoc :)
Avatar użytkownika
Początkujący

Od: 17 paź 2010, 12:56
Posty: 14 (1/0)
Skąd: Kraków
Auto: Mazda 323f, 2.0 DiTD 101 KM, rocznik 2001
Mazda 6 3.0 V6 2007 r.

Postprzez Arek_78 » 16 lut 2018, 19:32

Manetka tylko od wersji 2002-2007. Przedliftową odróżnisz bardzo prosto: posiada dwustopniowy włącznik – czyli przekręcisz raz i załączają się przeciwmgielne przednie, przełączysz jeszcze raz dalej i załącza się tył.
Ta z aukcji będzie ok – ponieważ na niej jest oznaczone – pozycja 1 świeci przód, pozycja 2 przód i tył

Poza tym na pierwszym zdjęciu masz oznaczenia tej manetki więc kup identyczną i będzie pasowała :)


WOW – fotorelacje robiłem 7 lat temu, a modyfikacja działa do dzisiaj :)
