zielony110 · przez **zielony110** » 12 gru 2011, 20:04

to kiedy montaz i prezentacja

Wojtek · przez **Wojtek** » 23 gru 2011, 00:18

zielony110 napisał(a):to kiedy montaz i prezentacja

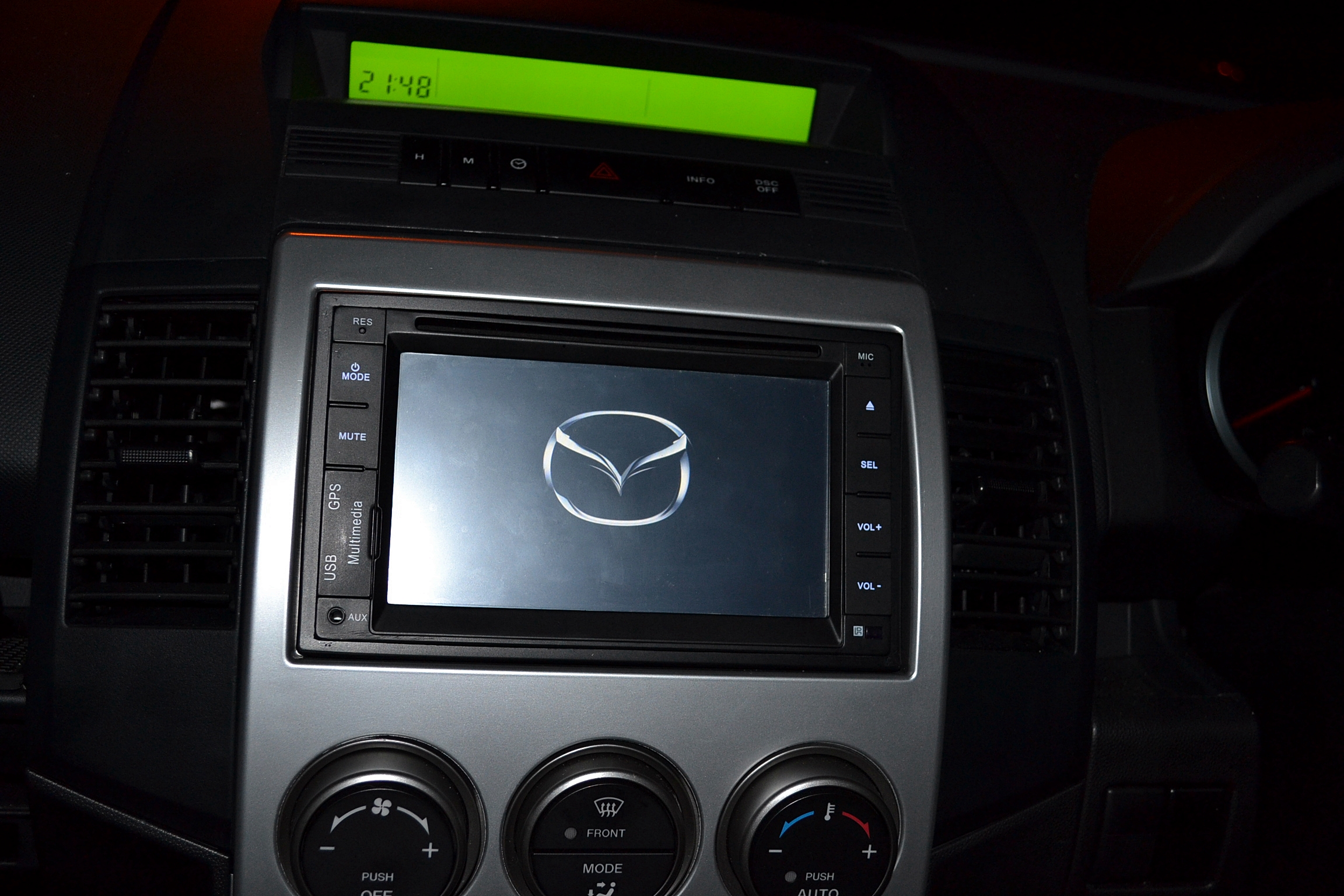

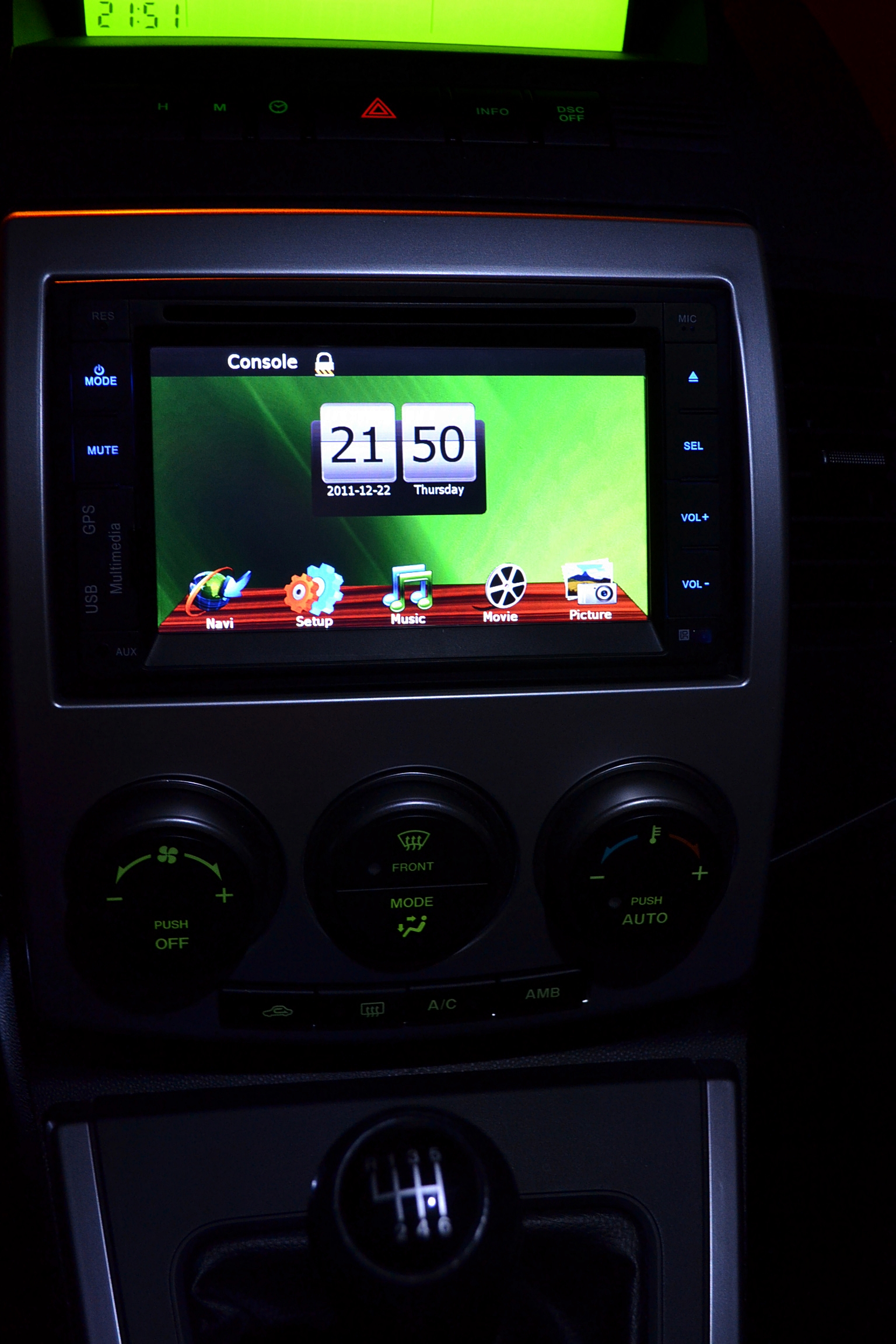

juz nadchodzi

**sokoli_majster** · przez **sokoli_majster** » 23 gru 2011, 09:32

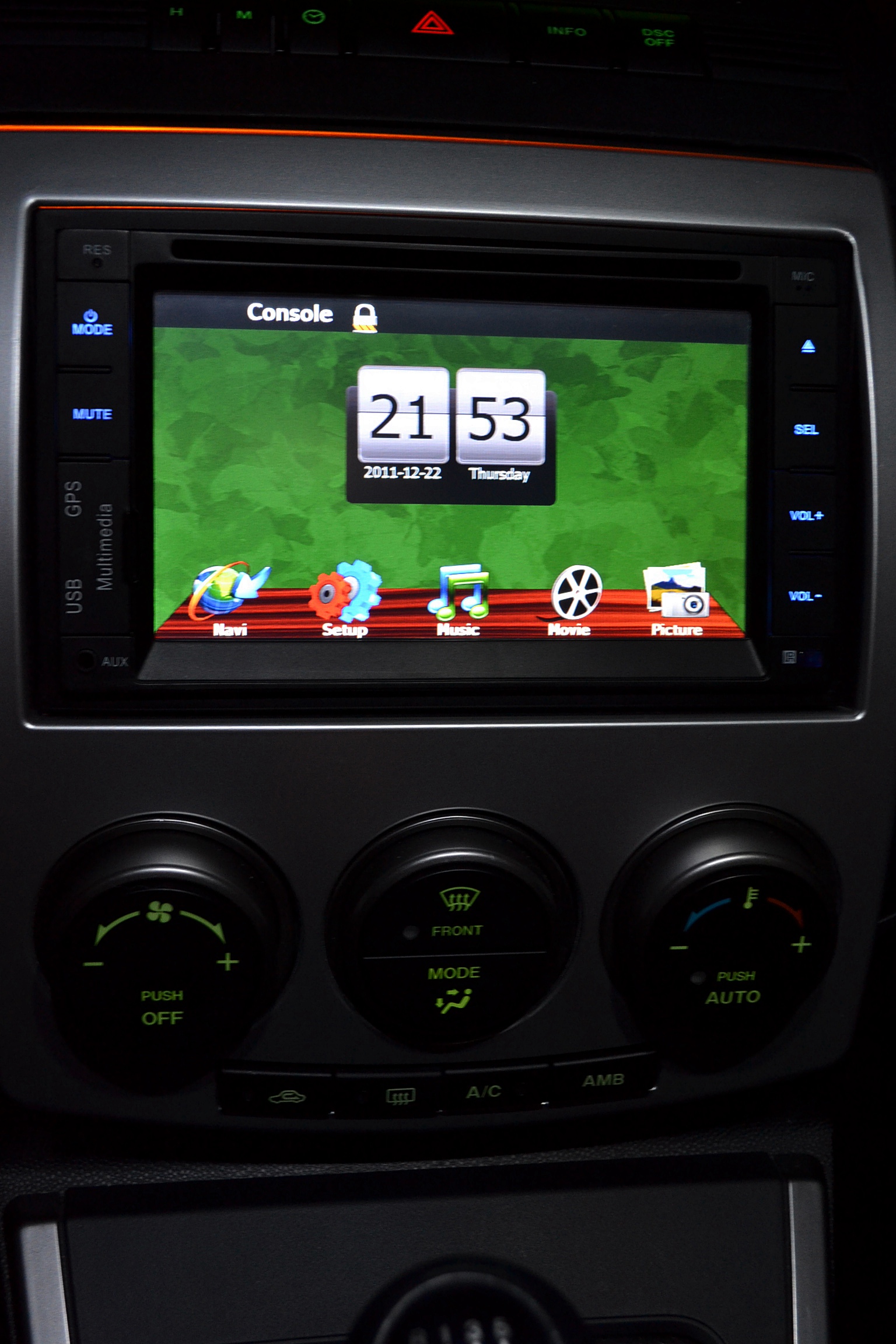

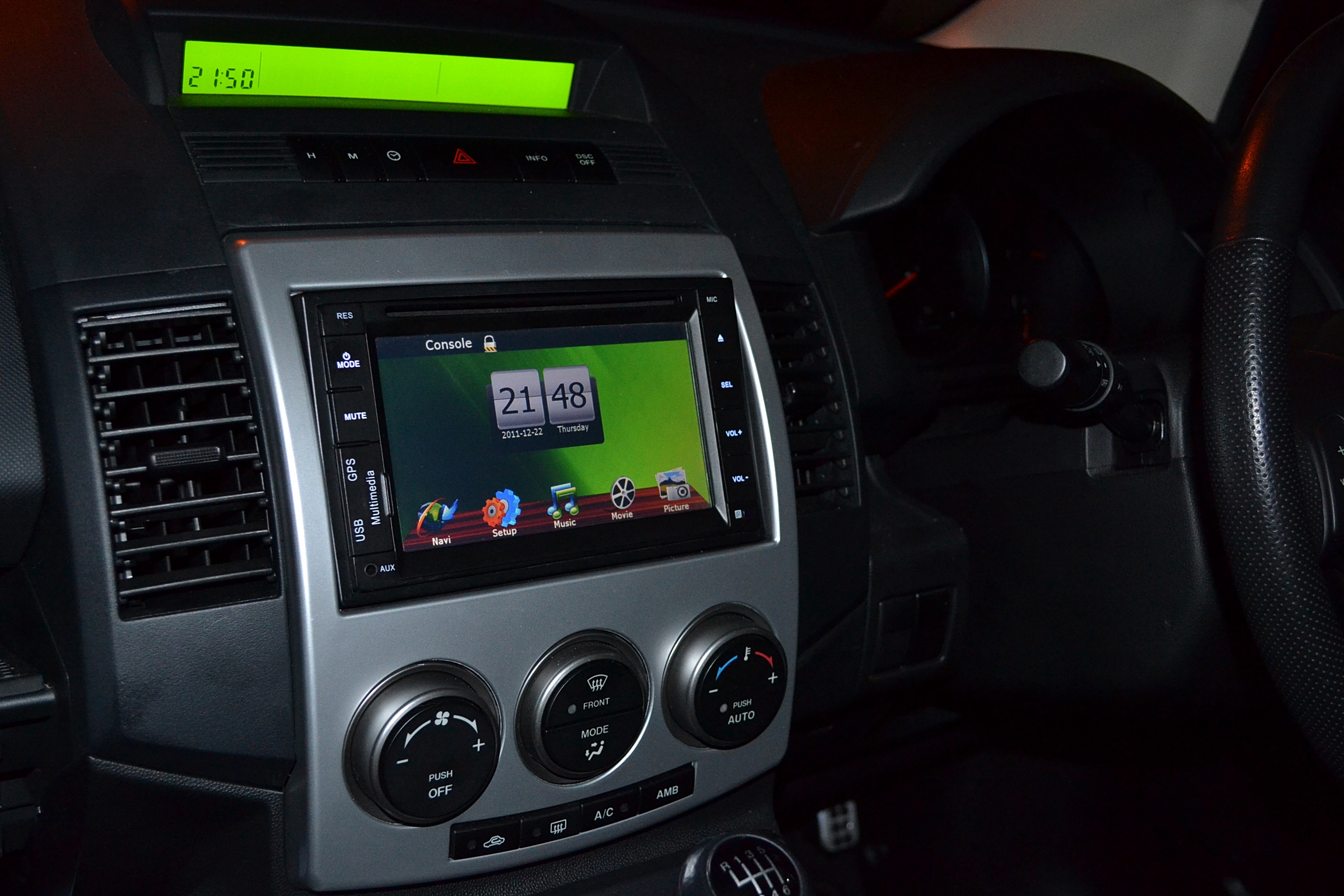

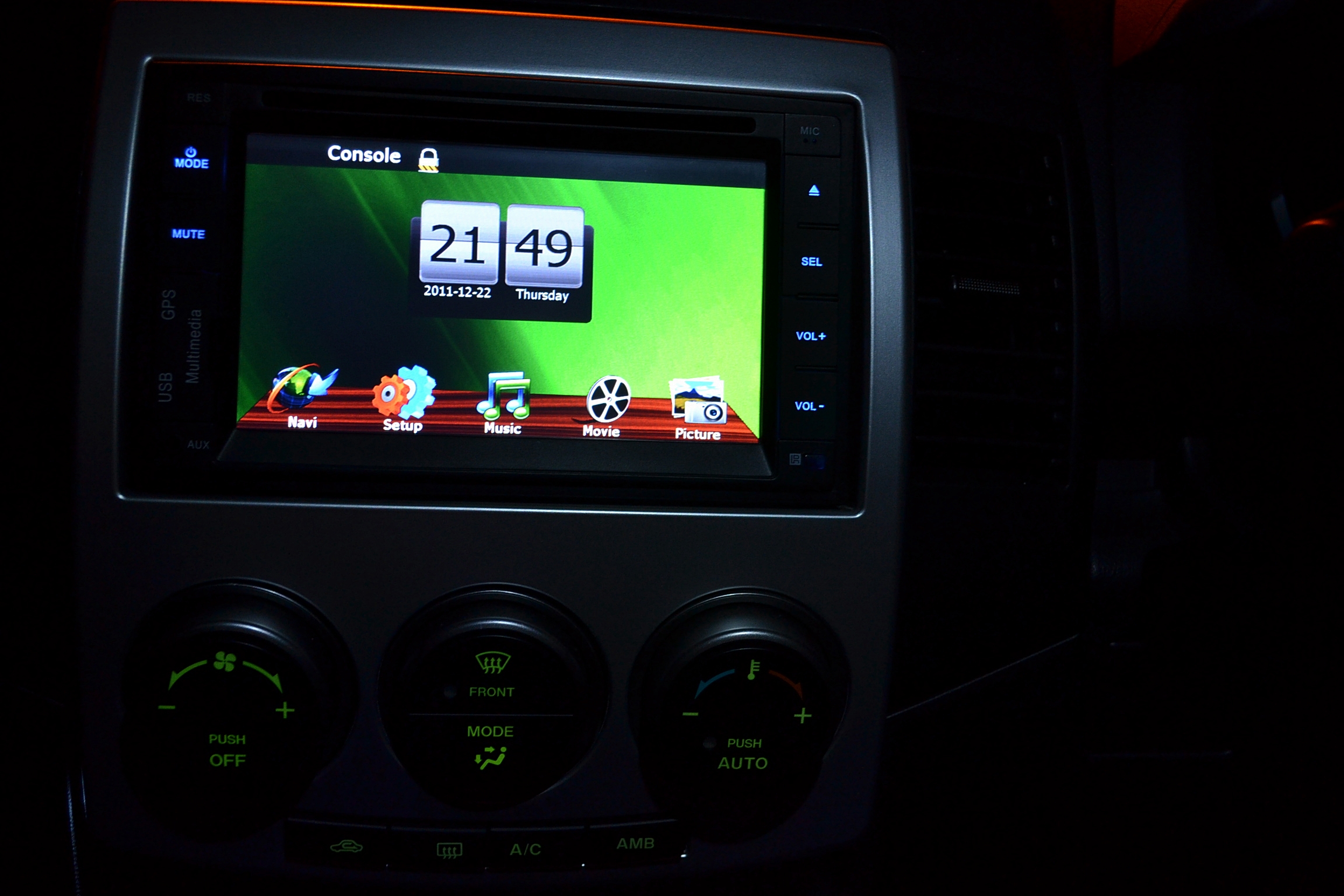

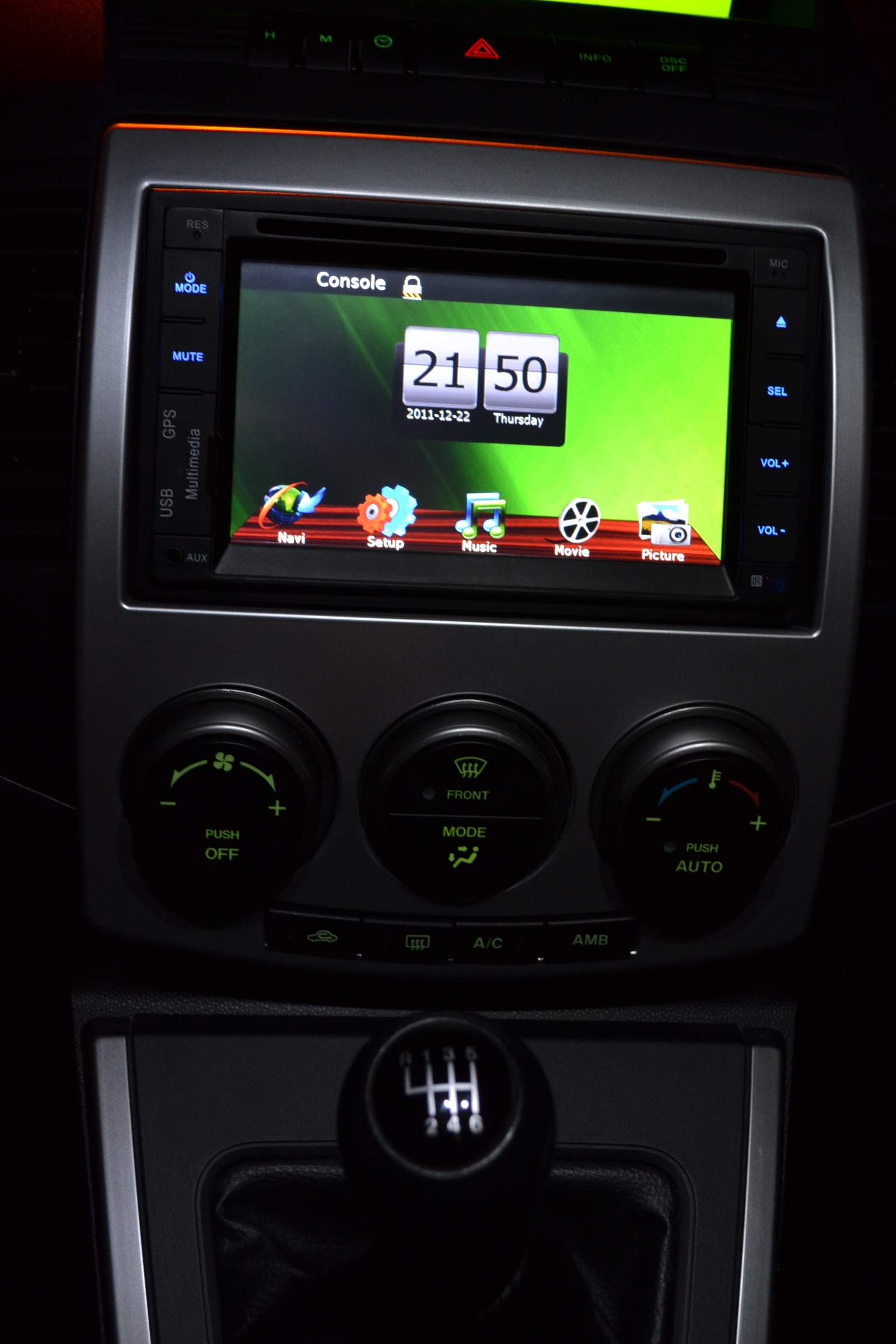

Zsynchronizuj zegarki, ten z konsoli i ten z radia Obrazek

Poza tym wszystko bardzo ładnie. Obrazek

Teraz pytania:

co to za radyjko?
działa sterowanie z kierownicy?
ma opcję "dual zone" (na radiu navi a z tyłu na ekranach bajki)?
ile dałeś?

bury84 · przez **bury84** » 23 gru 2011, 11:26

Właśnie co ta sprzęcik? Wygląda dobrze, ale marki jakoś nie widać... swoją drogą niezły prezent na Gwiazdkę, się Elfy postarały

Karol · przez **Karol** » 23 gru 2011, 13:25

No wkoncu Wojtek pokazales nowy sprzet.

Na zywo wyglada jeszcze lepiej... Kiedy w mojej madzi wyladuje takie o to ustrojstwo <co?>

Pozdrawiam

Wojtek · przez **Wojtek** » 23 gru 2011, 17:58

sokoli_majster napisał(a):Zsynchronizuj zegarki, ten z konsoli i ten z radia...

ten z konsoli nie jest uzywany... tzn. jak jezdze, to mam ustawione na spalanie...

sokoli_majster napisał(a):Teraz pytania:
1. co to za radyjko?
2. działa sterowanie z kierownicy?
3. ma opcję "dual zone" (na radiu navi a z tyłu na ekranach bajki)?
4. ile dałeś?

ad1. a jakas chinszczyzna... jak wszystko z reszta

ad2. tak – sterownik jest z ASO – Pionieer
ad3. tak, ale ja tego nie uzywam... wczesniej kupilem komplet DVD player'ow – oba master (DVD, USB, karta pamieci i we AV)
...a dzieci sa w roznym wieku... i nie beda ogladac tego samego...
ad4. calosc (nie liczac mojej pracy) okolo 350 GBP, ale to zalezy jakie czesci zakupisz... z ASO czy inne...
taki zestawik mozna zlozyc (juz z NAVI) od 300 – 400 GBP

bury84 napisał(a):Właśnie co ta sprzęcik? Wygląda dobrze, ale marki jakoś nie widać...

chinol

– powaznie, to sa chyba ze trzy tamtejsze firmy co to produkuja... a posrednicy tylko zmieniaja oznaczenia sprzetu i wprowadzaja na rynek...

bury84 napisał(a):swoją drogą niezły prezent na Gwiazdkę, się Elfy postarały

nie, nie... to taki jeden kolega mi zabral, to co juz mialem zainstalowane, ale jego elfem bym nie nazwal

...ja tylko musialem zakryc powstala dziure... <diabełek>

karol napisał(a):Na zywo wyglada jeszcze lepiej..

dzieki

karol napisał(a):Kiedy w mojej madzi wyladuje takie o to ustrojstwo

Ty juz wiesz

jak bedziesz gotowy, to wykonamy taki projekt w Twoim autku

Wojtek · przez **Wojtek** » 27 gru 2011, 23:28

oj, gwiazdorek byl sobie niedawno...

Madzia dostala prezent...

i nie jest juz slepa... ma oczko z tylu <serduszka>

a wynikiem jest krotka fotorelacja

Fotorelacja z montażu kamery cofania w M5 facelift (2008r)

moze sie komus przyda

Z racji, ze Mazda bardzo lubi swoich klientow i nie chce im ulatwiac zycia... powstala ta relacja...

1. Mazda podniosla swoje ceny na niektore akcesoria... Przykladem jest oryginalna kamerka cofania
(w UK kosztuje tylko 622 GBP jakby ktos chcial kupic) <boje się>

2. Innym przykladem łopatologii stosowanej przez Mazde jest konstrukcja tylnej klapy (drzwi) w M5...
Jest to jeden element... powloka zewnetrzna i wewnetrzna sa znitowane...

Po takim optymistycznym wstepie, stwierdzilem, ze samemu skompletuje potrzebne czesci...

oto one:
1. kamera cofania

jest to zamiennik (pochodzenia azjatyckiego) z przeznaczeniem do Mazdy5

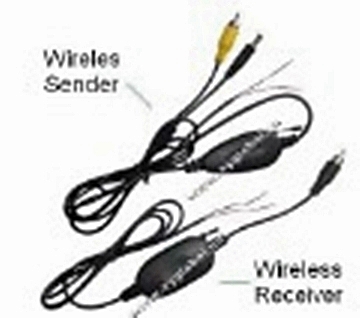

2. 1-kanalowy modul przesylania sygnalu video

dlaczego video sender? zobaczycie pozniej...

3. Potrzebne beda jeszcze:
– dobrze izolowany kabel (taki do instalacji samochodowych – plecionka) – okolo 2m
– tasma izolacyjna
– 2 szybkozlaczki (zaciskane noze w izolacji)
– drut dlugosci okolo 40cm (pomocny do przeciagania kabla)

Krok pierwszy:

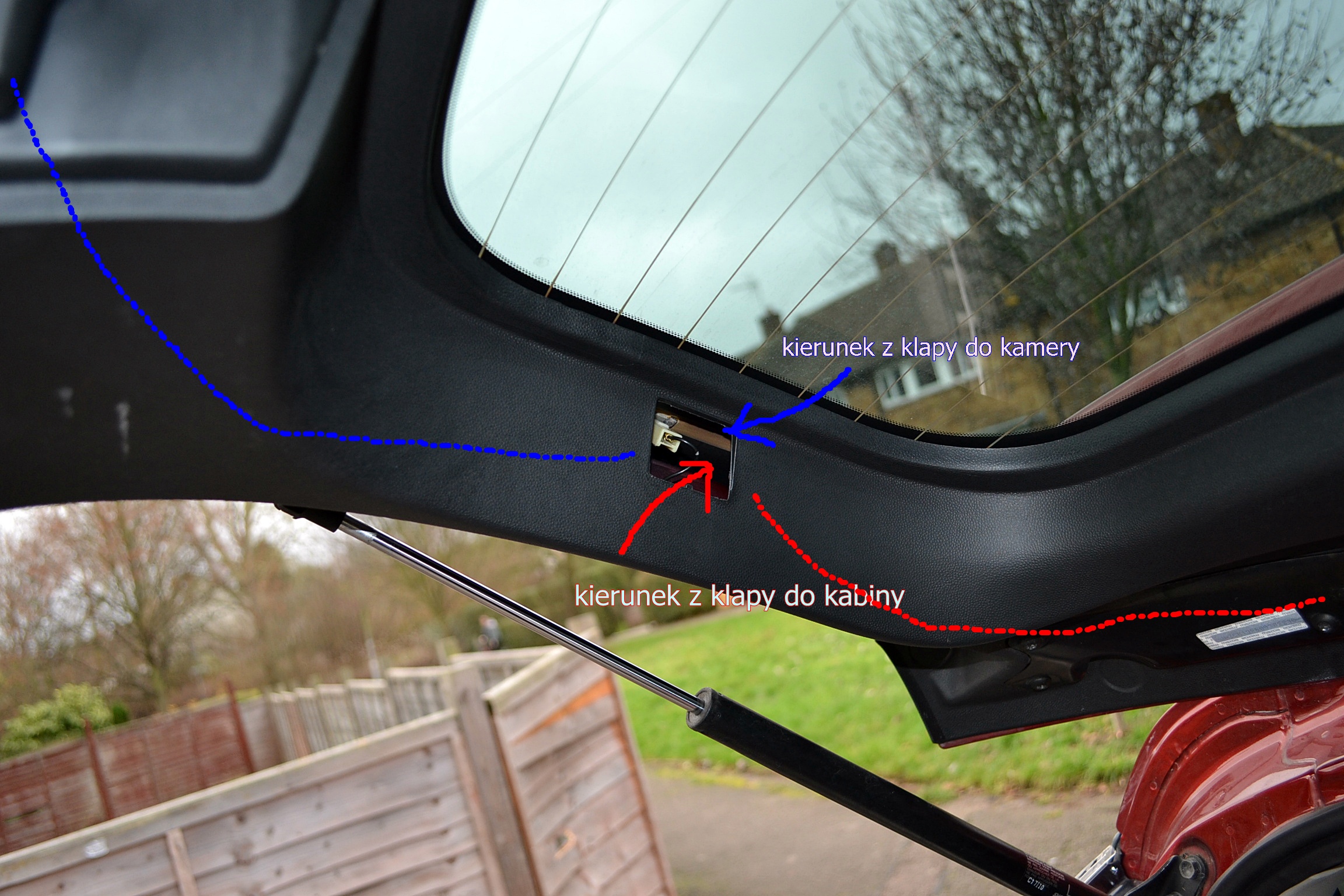

po otwarciu tylnej klapy, zdejmujemy oslone podlaczenia ogrzewania szyby:

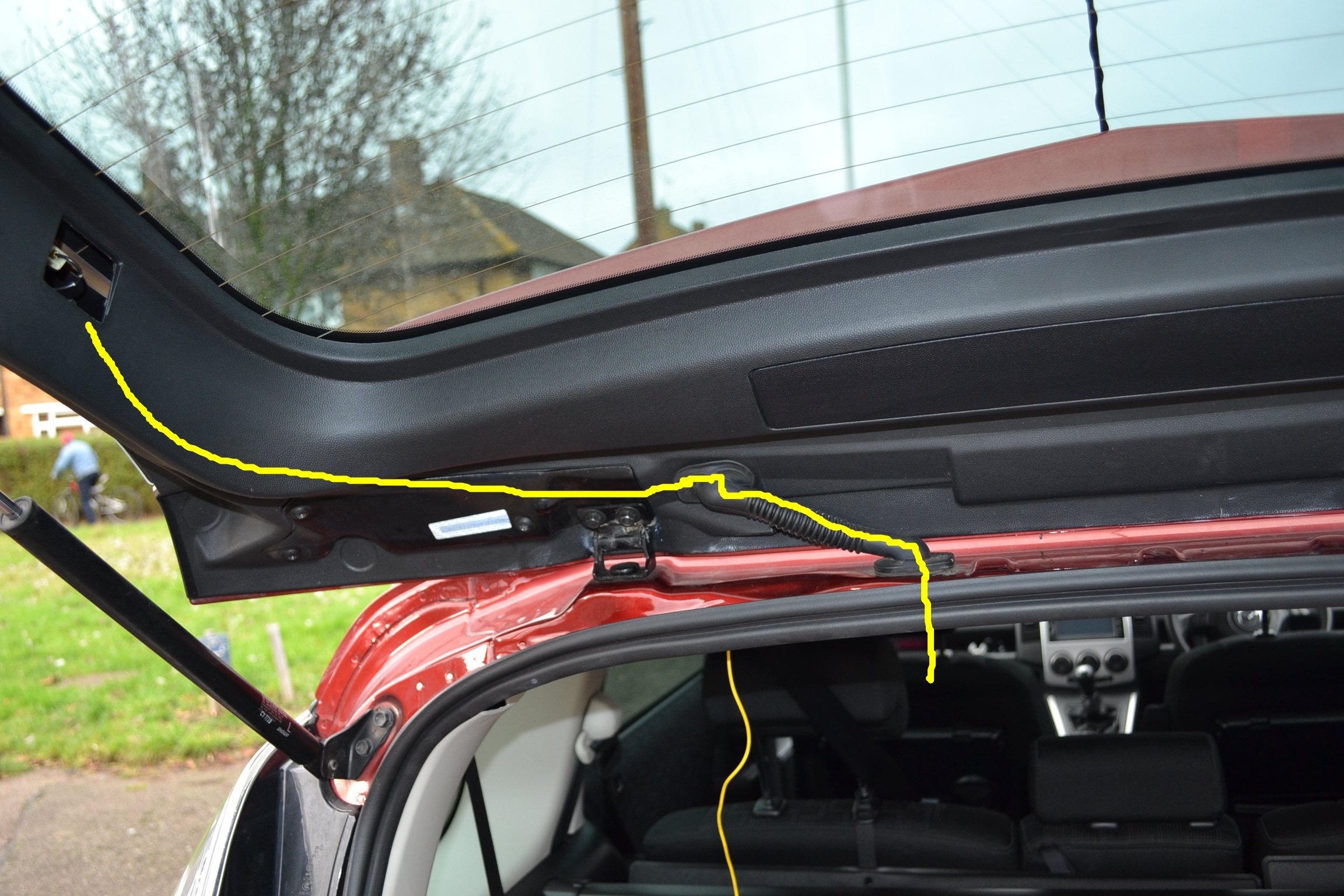

To stad zaczynamy przeciagac kabel... tak jak opisy na zdjeciu... Ja wykonalem jako pierwsze polaczenie do bagaznika...

Nalezy lekko podwazyc gumowa oslone kabli od strony wypustu (przejscie pomiedzy klapa i karoseria auta. Do przeciagniecia kabla uzywamy wspomnianego wczesniej drutu... jako "łapke" kabla.
Nastepnie demontujemy pas podsufitowy... nie bac sie tylko pociagnac w dol... caly jest na ztrzaskach metalowych...

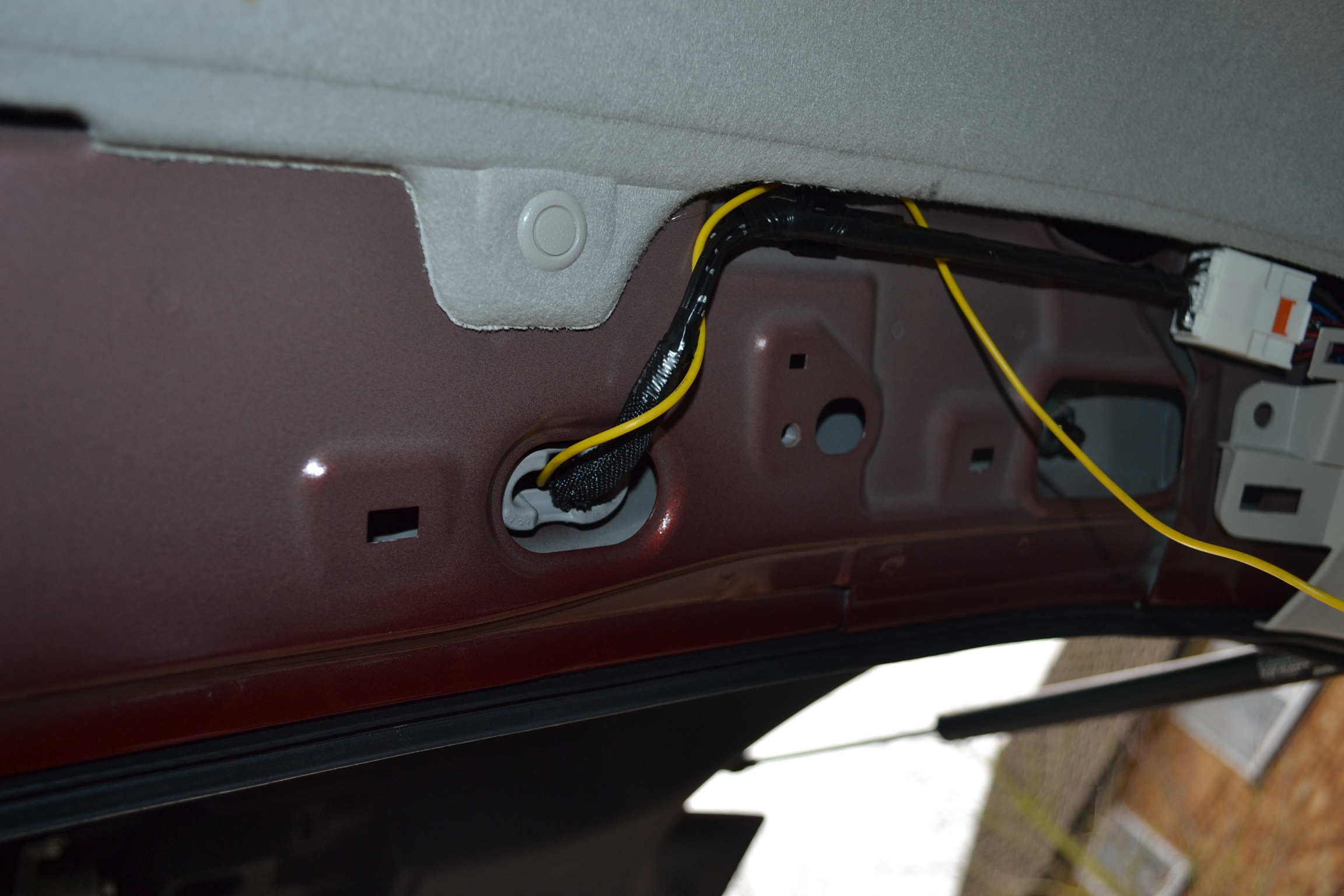

Pozniej, przciagamy kabel przez gumowa oslone kabli i dalej wsuwamy do kabiny...

Ja poprowadzilem kabel wzdluz istniejacej wiazki elektrycznej

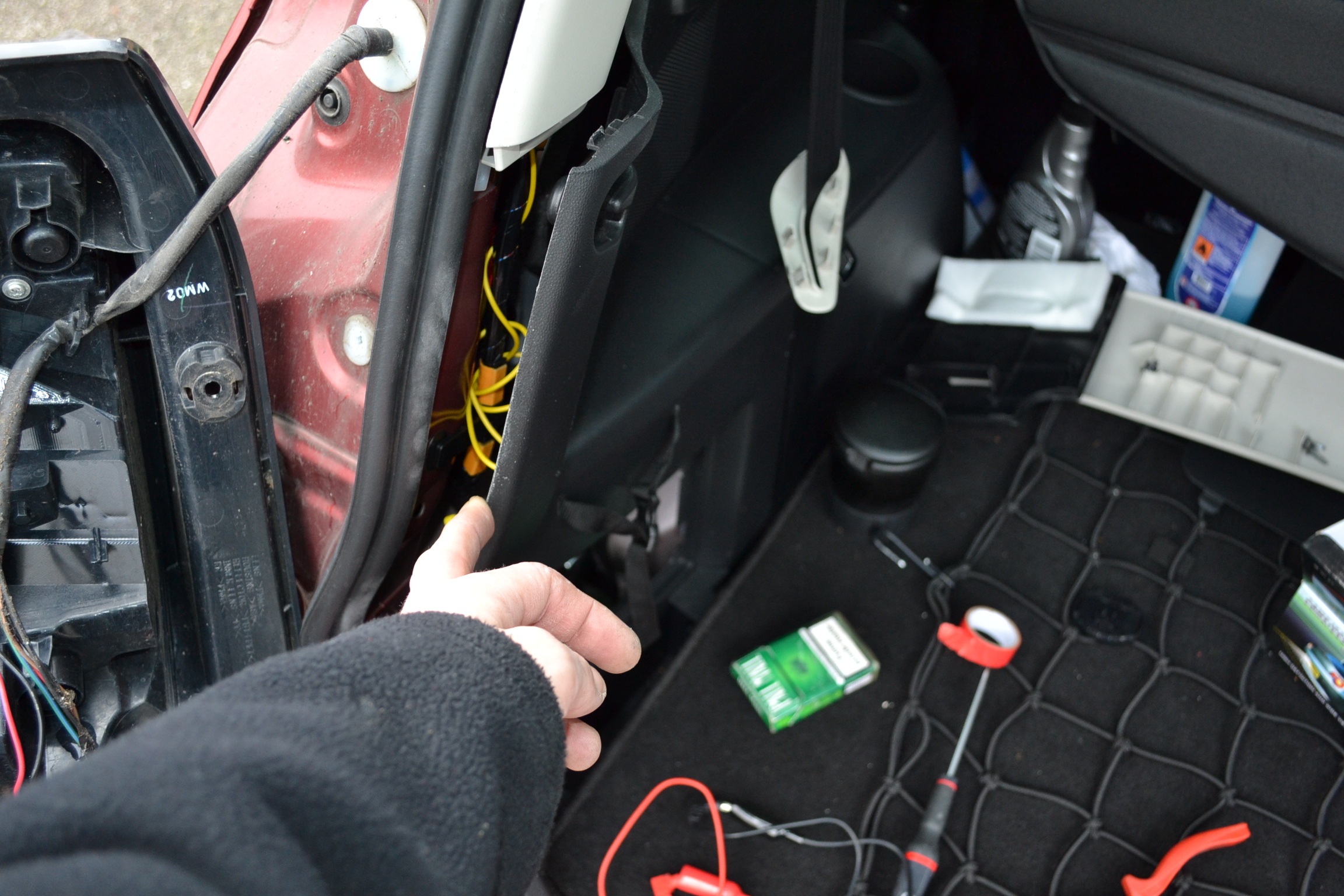

Dalej, czesciowo demontujemy tapicerke... ta na wysokosci okna i siedzen. Ta pierwsza jest na kolkach, a druga na zatrzaskach i prowadzimy w doł nasz kabelek...

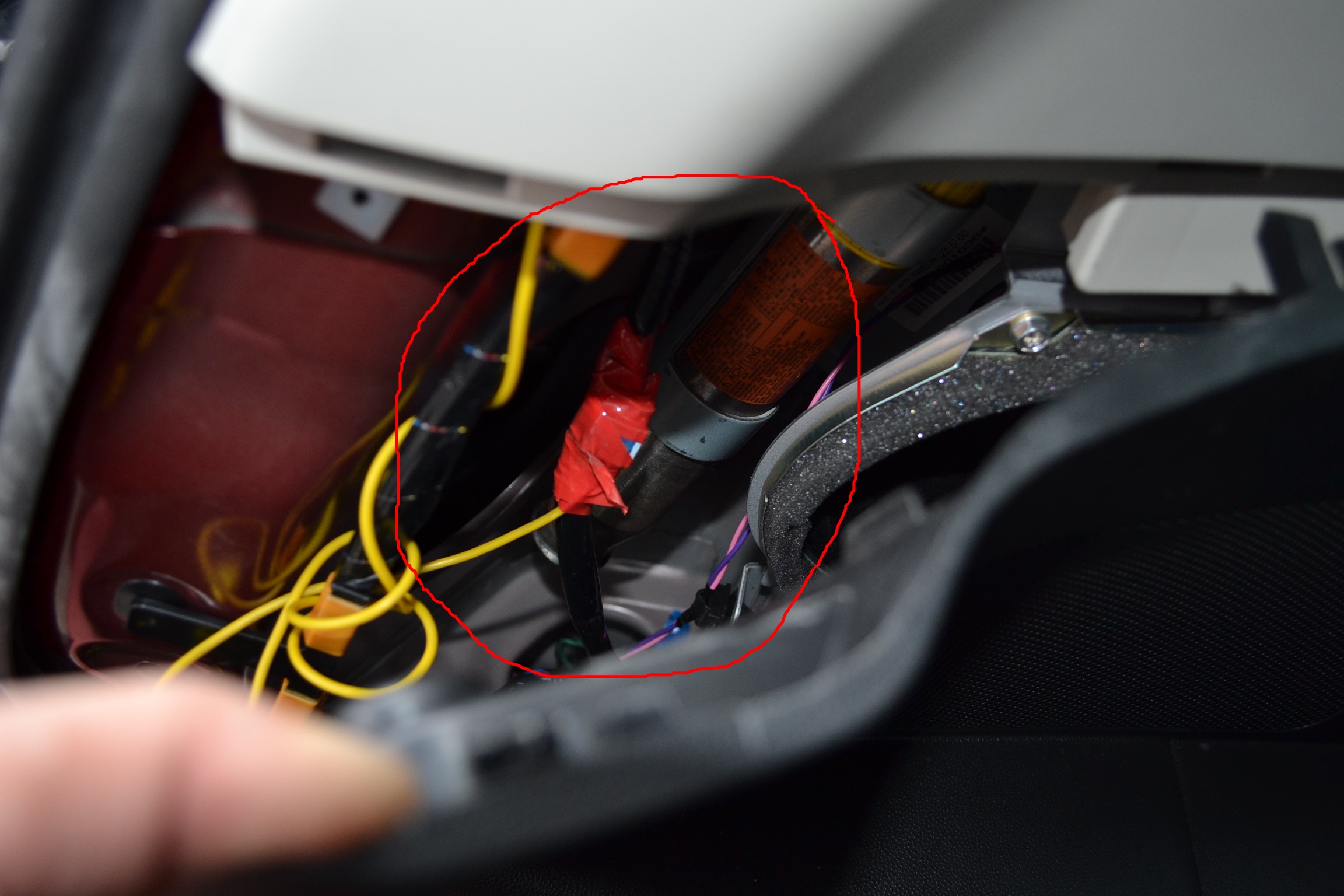

Na wysokosci łaczenia wspomnianych plastikow (za nimi oczywiscie) jest wejscie kabla od lampy zespolonej... nalezy "namacalnie" ja znalezc i troche przyciagnac do siebie... naciac oslone kabli i poszukac kabelka fioletowo-czerwonego (tak bylo w moim przypadku). To jest wlasnie plus swiatel cofania. Uzywajac szybkozlaczki podlaczamy nasz kabel i zabezpieczamy cale zlacze...

Nadmiar naszego kabla ukladamy i mozemy przystapic do zamkniecia calego balaganu...

Teraz skupiamy sie na drugiej czesci, czyli drodze naszego kabla w glab klapy...
Wpychamy drugi koniec kabelka (otworem do styku podgrzewania tylnej szyby) w strone srodka klapy... patrz zdjecie pierwsze (kolor niebieski)... pomagamy sobie drutem z drugiej strony, aby przechwycic nasz kabelek...

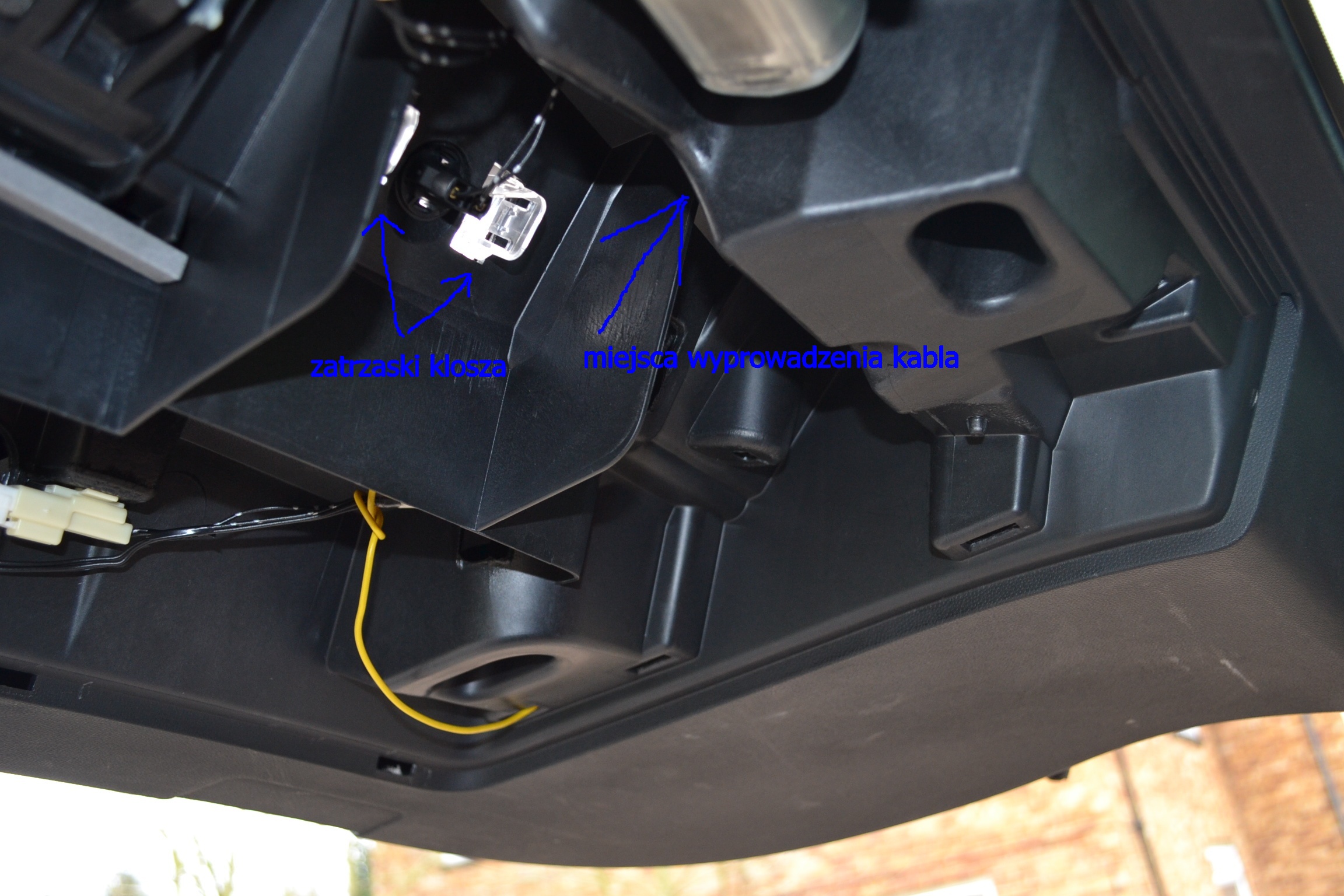

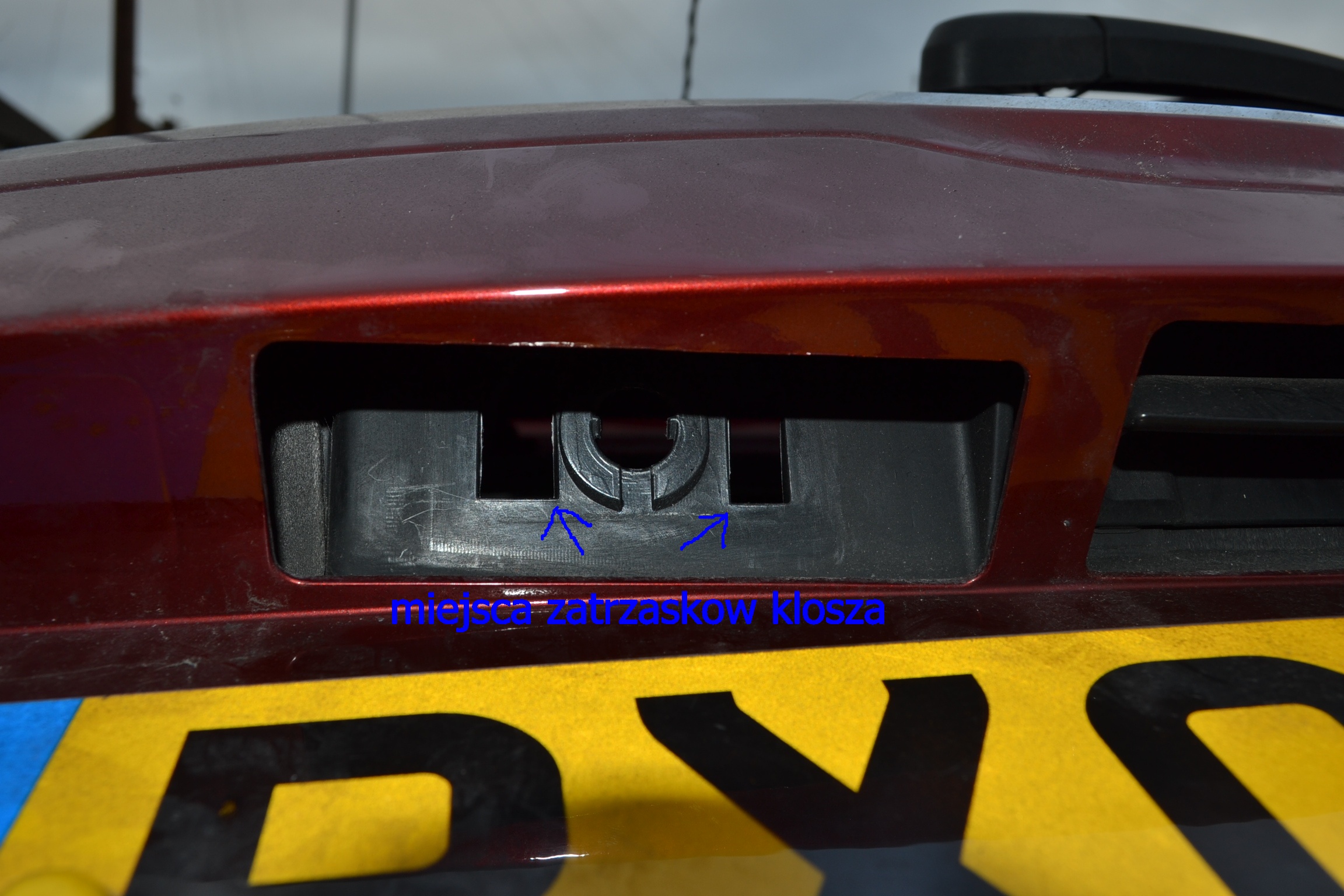

Na zdjeciu moj kabel wyszedl troszke za daleko... musialem go cofnac (patrz miejsce zaznaczone na zdjeciu). Jak juz mamy "tam kabelek", to przystepujemy do demontazu oslony oswietlenia. Na zdjeciach zaznaczylem zatrzaski klosza...

w te otwory idealnie wchodzi nasza "nowa" obudowa – kamerka...

Kamera ma dwa wejscia:
1. zasilanie:
zasilanie + i w to miejsce podlaczamy nasz przeciagniety kabel

zasilanie – – laczymy pod srubke wycieraczek... jest to masa ukladu

2. wyjscie Video:

W moim przypadku, wiedzac juz o czekajacych mnie klopotach z przeprowadzaniem kabla, zdecydowalem sie na zastosowanie video sendera. Nadajnik podlaczamy tak samo jak kamere do zasilania (na zyle plusowa zastosowalem szybkozlaczke) – jest to jedno zlacze na kamere i sender)...
Sygnal Video z kamery (chinch) podlaczamy bezposrednio do wejscia naszego sendera. Zlacza sa plug&play. Calasc przewodow dobrze ukladamy i zabezpieczamy (aby nam nic nie pukalo/stukalo w pozniejszym czasie).
i zasuwamy oslone klapy bagaznika.

Nastepnie zakladamy oslone (zaslepke) kabla grzewczego...

tutaj mala uwaga:

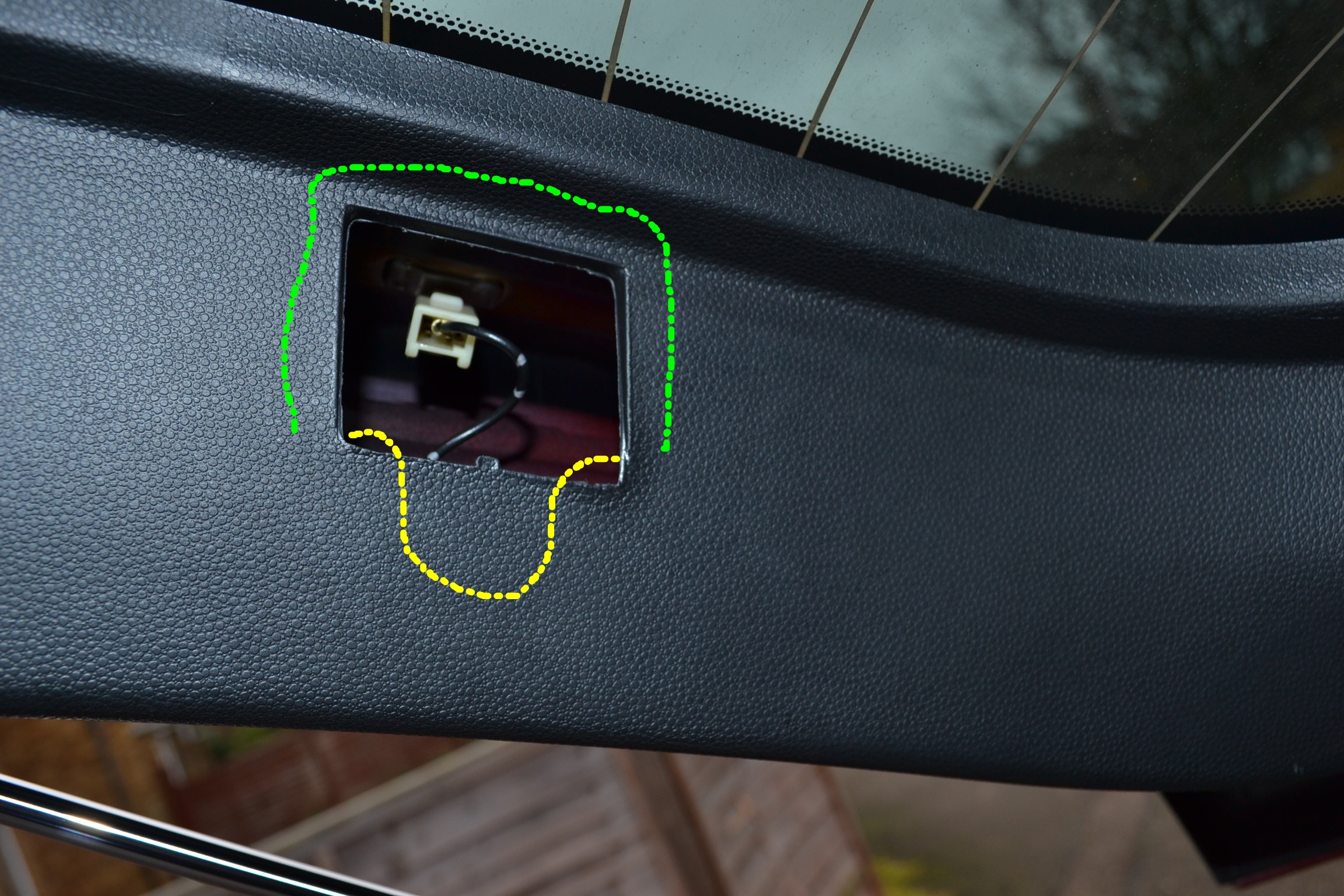

W tej wnece jest dodatkowa oslona kabla grzewczego (na zdjeciu koloru zielonego). Na wprowadzenie naszego kabla mamy jakies 4mm przestrzeni... pomiedzy ta oslona, a obudowa klapy...
I to byl decydujacy punkt, ktory zdecydowal o zastosowaniu tylko jednego kabla – zasilajacego... Wyobrazcie sobie, przekladac ta droga kabel Video...
hahaha

Gotowe

mandzynek · przez **mandzynek** » 28 gru 2011, 11:09

A efekty koncowe?

zielony110 · przez **zielony110** » 28 gru 2011, 12:24

mandzynek napisał(a):A efekty koncowe?

dokladnie

Jak to na monitorku wyglada

no i jak sie w nocy spisuje? Ma jakis night view czy cos podobnego

Wojtek · przez **Wojtek** » 28 gru 2011, 15:15

mandzynek napisał(a):A efekty koncowe?

zielony110 napisał(a):dokladnie
Jak to na monitorku wyglada

a prosze

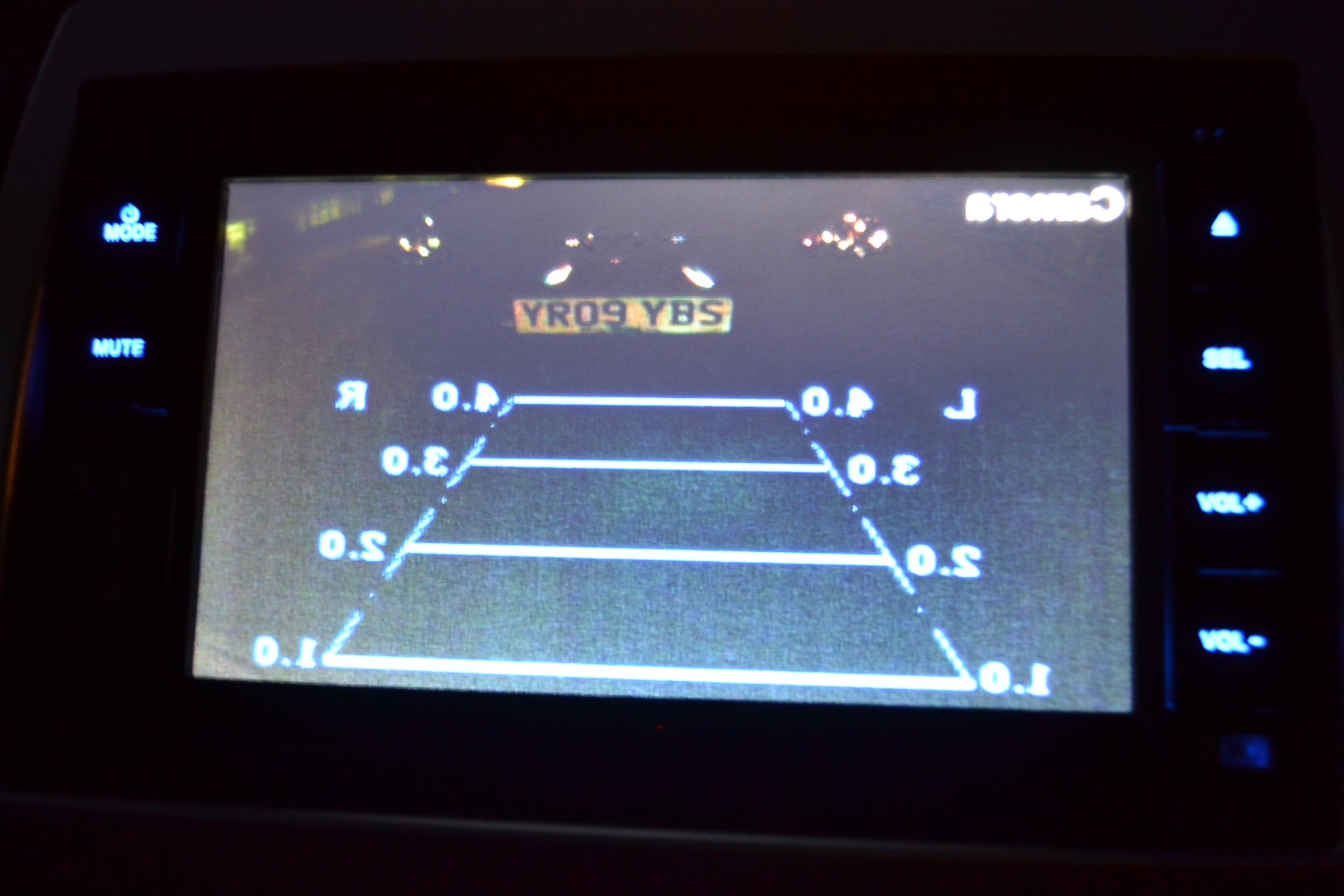

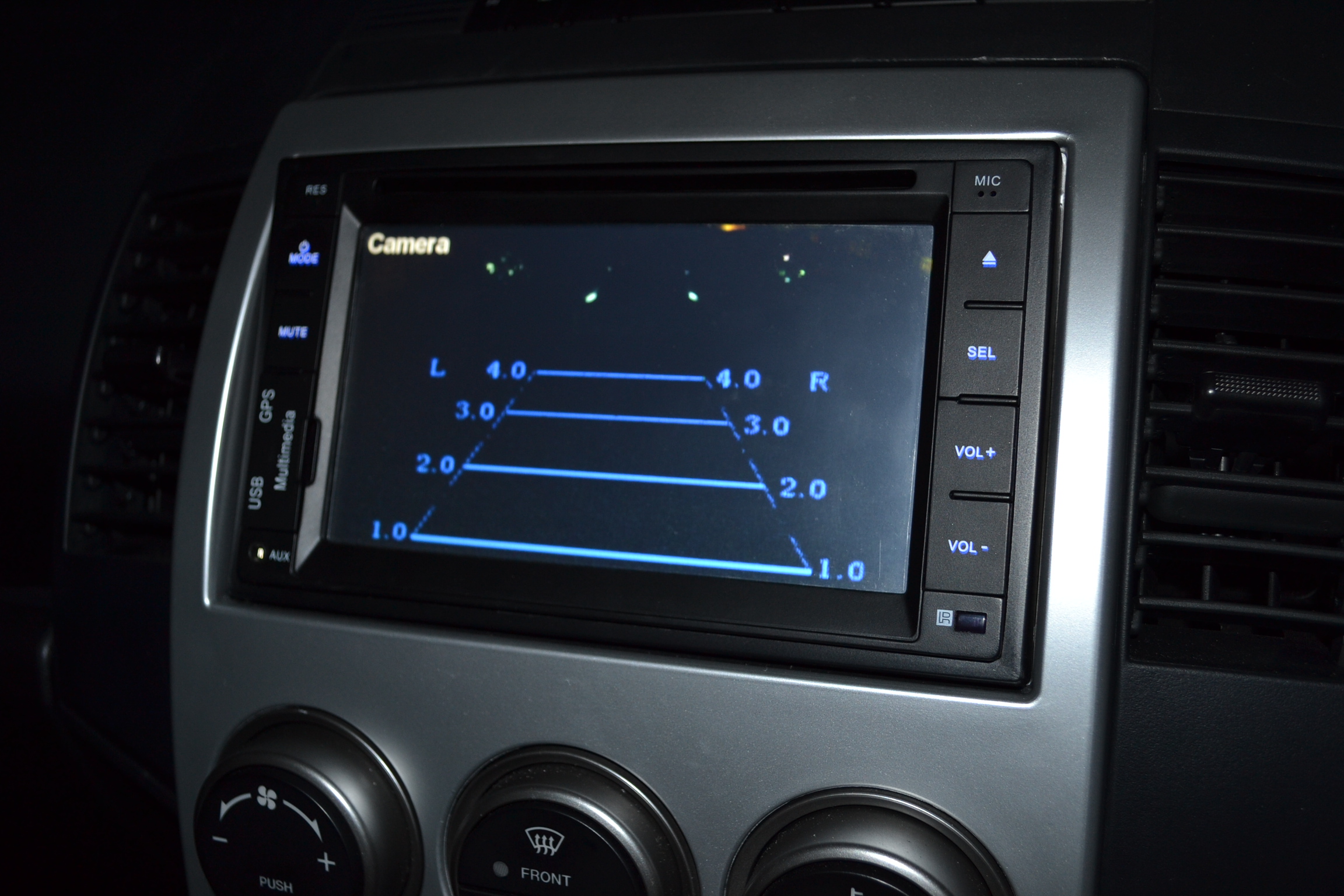

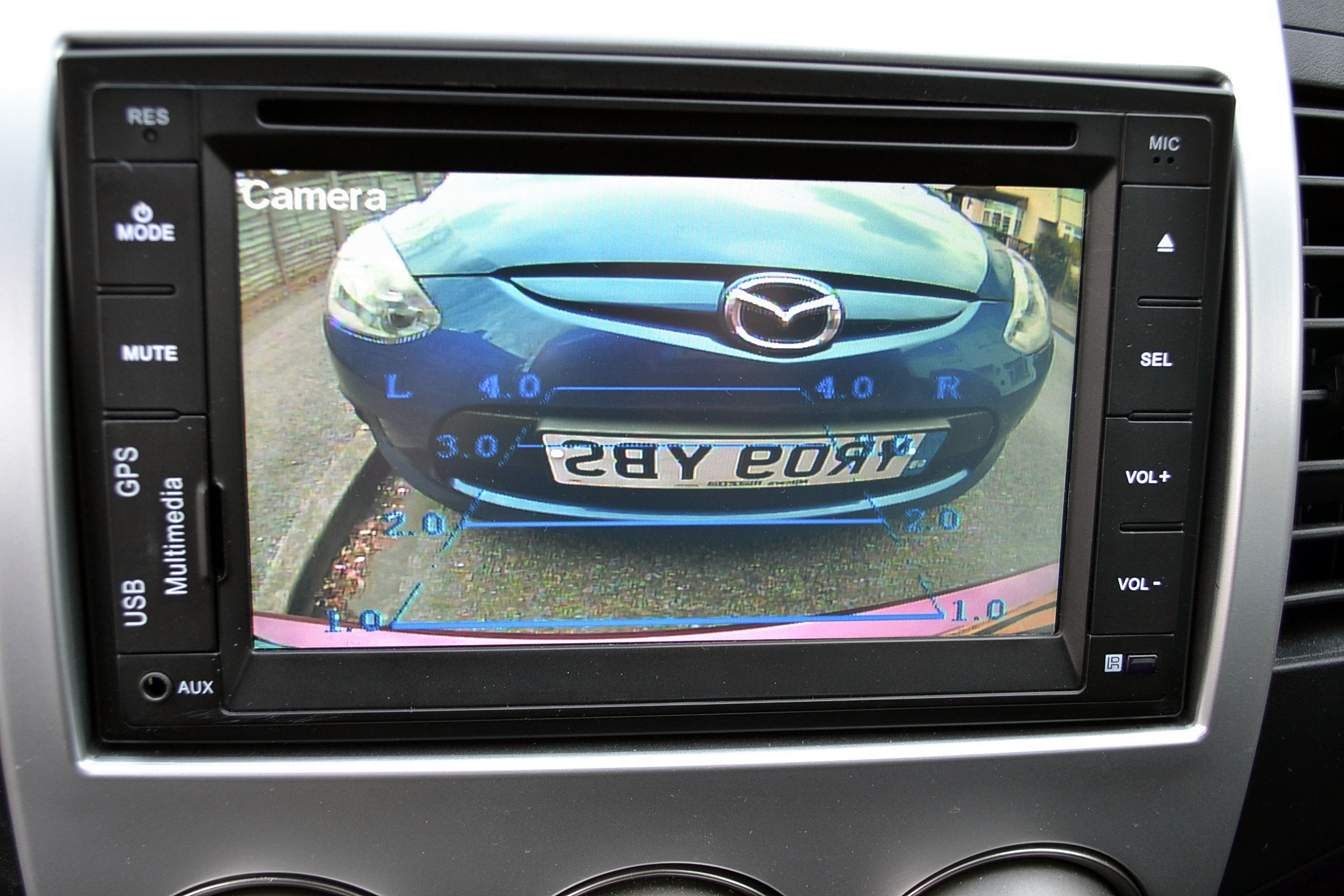

widok na monitorku:

odleglosc miedzy autami... <diabełek>

i... dokladny pomiar... <faja>

a tak sie cofa i nagrywa filmik w tym samym czasie

glowasiek · przez **glowasiek** » 28 gru 2011, 17:23

fajna sprawa

szkoda ze tyle to wszystko kosztuje

a Ty to chyba masz jakies uklady z mikolajem, ciagle przychodzi z lepszymi gadzetami

Wojtek · przez **Wojtek** » 28 gru 2011, 17:29

glowasiek napisał(a):a Ty to chyba masz jakies uklady z mikolajem, ciagle przychodzi z lepszymi gadzetami

hehehe... grzeczny bylem

glowasiek · przez **glowasiek** » 28 gru 2011, 17:47

to teraz jak cofasz to uzywasz tylko wyswietlacza i ufasz kamerce czy monitorujesz lusterka tez ?

Wojtek · przez **Wojtek** » 28 gru 2011, 17:50

glowasiek napisał(a):to teraz jak cofasz to uzywasz tylko wyswietlacza i ufasz kamerce czy monitorujesz lusterka tez ?

jednego lusterka... tego od strony kraweznika...
ale...
juz mysle nad sterowaniem lusterek przy wlaczeniu wstecznego... aby same sie ustawialy...

zielony110 · przez **zielony110** » 28 gru 2011, 19:02

no ladnie, ladnie.

Teraz jeszcze tylko widok nocny mnie interesuje
Jak ma opcje night view to jest rewelacja <spoko>

Wojtek · przez **Wojtek** » 28 gru 2011, 19:39

zielony110 napisał(a):Teraz jeszcze tylko widok nocny mnie interesuje
Jak ma opcje night view to jest rewelacja

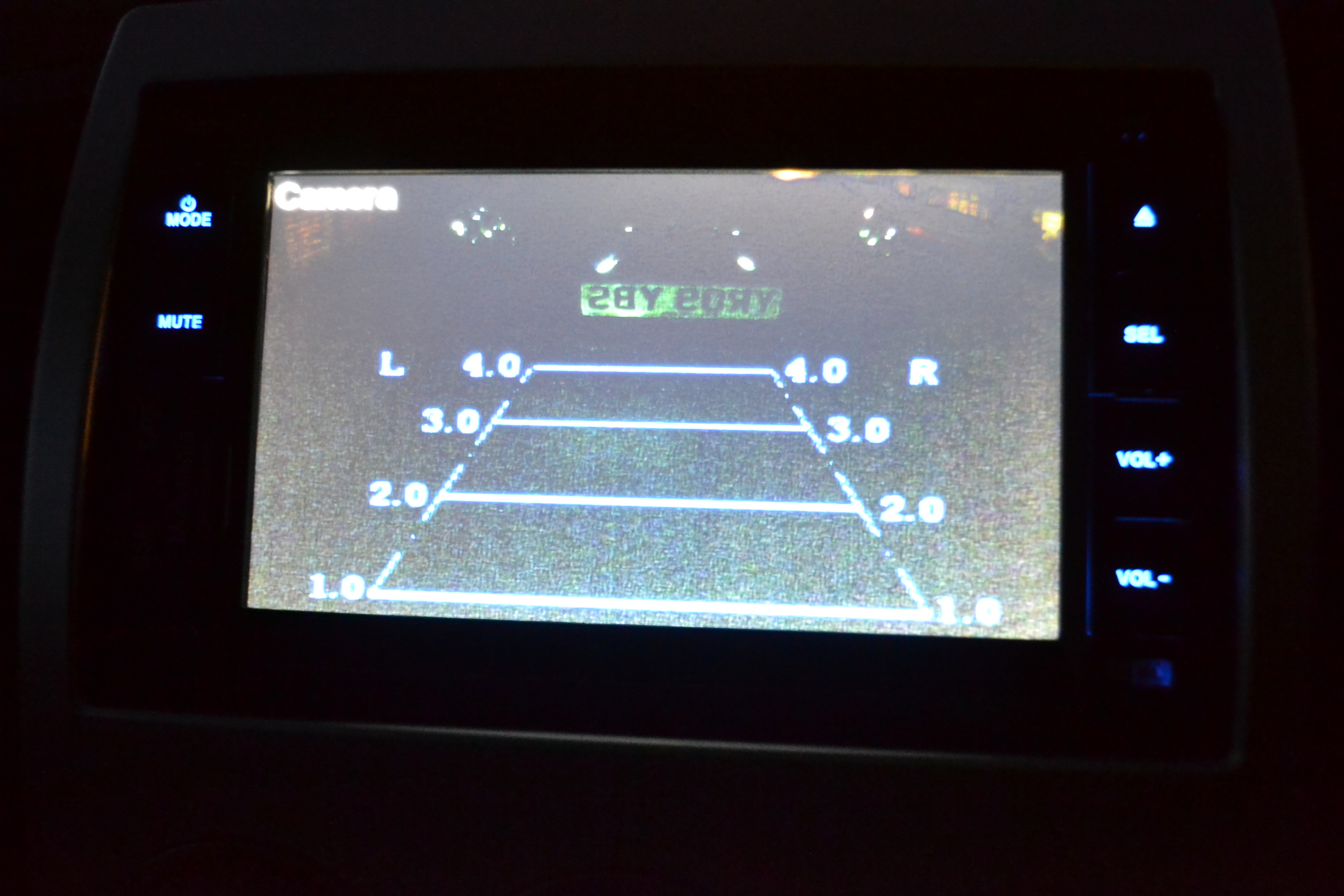

to juz zalezy od samej kamerki cofania... ja mam taka bez diod podswietlajacych (IR)...
jak dla mnie widok jest ok... niestety, zdjecia tego dobrze nie oddaja...

bez swiatel...

i na swiatlach...

glowasiek · przez **glowasiek** » 28 gru 2011, 19:44

Wojtek napisał(a): mysle nad sterowaniem lusterek przy wlaczeniu wstecznego... aby same sie ustawialy...

No i to jest cos pozytecznego

Kazdy samochod powinien miec takie cos w standardzie a nie ... czekam na efekty prac i kosztorys

Wojtek · przez **Wojtek** » 28 gru 2011, 19:49

glowasiek napisał(a):czekam na efekty prac i kosztorys

a co zainteresowany?

mandzynek · przez **mandzynek** » 28 gru 2011, 20:53

Wojtek napisał(a):
glowasiek napisał(a):czekam na efekty prac i kosztorys

a co zainteresowany?

nad lusterkami bym sie mocno zastanowil, w koncu zabrales sie za konkrety a nie jakies kamery

zielony110 · przez **zielony110** » 28 gru 2011, 22:29

glowasiek napisał(a):
Wojtek napisał(a): mysle nad sterowaniem lusterek przy wlaczeniu wstecznego... aby same sie ustawialy...

No i to jest cos pozytecznego Kazdy samochod powinien miec takie cos w standardzie a nie ... czekam na efekty prac i kosztorys

dopisuje sie do listy
