Wymiana tylnej prawej piasty Xedos 9 (fotorelacja)

[Tomas2000]

Witam jak w temacie, fotorelacja z wymiany tylnej prawej piasty w moim Xedosie
Powodem wymiany jest wycie łozyska pojawiające się przy predkości 50km/h i narastające wraz z przyśpieszaniem

Potrzebne narzędzia:

Klucz nasadowy 14
Klucz nasadowy 32
Przecinak
Płaski śrubokręt
Młotek

Części zamienne:

Nowa piasta z 2 łożyskami i zębatką do ABS-u (JPN) cena 190zł
Klej do śrub od zacisku hamulca. 5zł

Czas roboczy 45min

No to zaczynamy

1. Zabezpieczamy samochód przed, toczeniem luzujemy śruby od koła, podnosimy lewarkiem i ściągamy koło.


Shot at 2012-03-02

2. Kluczem Nasadowym nr 14 odkręcamy dwie śruby znajdujące się z tyłu zacisku chamulca (warto wcześniej psiuknąć je np wd-40 u mnie były zapieczone) – ściągamy zacisk.


Shot at 2012-03-02

3. Ściągamy tarczę (trzyma ją tylko zacisk i felga).


Shot at 2012-03-02

4. Za pomocą przecinak zbijamy delikatnie zaślepkę od nakrętki mocującej piastę.


Shot at 2012-03-02

5. Płaskim śrubokrętem odginamy zabezpieczenie nakrętki i odkręcamy ją.


Shot at 2012-03-02

6. Ściągamy piastę.


Shot at 2012-03-02

7. Zakładamy nową piastę


Shot at 2012-03-02

8. Wszystko składamy w odwrotnej kolejności, przykręcając zacisk hamulca nie zapomnijcie posmarować śrub klejem.

Zastanawiam się tylko czy winą awarii starego był może brak zabezpieczenia widoczny na zdjęciu w porównaniu do nowej piasty. Czy się wykruszyło czy w ogóle go nie było?


Shot at 2012-03-02

Koszt wymiany w warsztacie od 50 do 70zł
Oceniam na łatwe i przyjemne a zaoszczędzone pieniążki mogę z czystym sumieniem wydać dziś na piwko przy weekendzie

[radar88]

Dzięki śliczne za poświęcenie chwili czasu na pstrykanie fotek
Oczywiście temat trafia do Opinie Millenia/Xedos 9 i przydatne linki [Fotorelacje]

Pozdrawiam

[sink]

Mnie mechanik w zeszłym roku na stówkę skasował za wymianę lewej piasty,odpukać ale jak siądzie z prawej to juz sam bedę zmieniał

[Misiowy]

Warto dopisac że jak by komuś nie chciał tarczo bemben zejść to nie należy go napieprzać młotkiem tylko
konstruktorzy przewidzieli tam miedzy szpilkami gwintowany otwór na śrubę
Namęczyłem się z tym kilka godzin młotkiem i ani drgnie a otworek był zatknięty gómowym koreczkiem i dobrze zamaskowany warstewką rdzawego syfu
widocznie odkąd moja madzia wyjechała z Hiroszymy nikt tam nie grzebał aż mi się ręczny skończył

[yetti11]

Witam,
dzięki za super fotorelację, właśnie czeka mnie wymiana piasty.
mam tylko jedno pytanie –

8. Wszystko składamy w odwrotnej kolejności, przykręcając zacisk hamulca nie zapomnijcie posmarować śrub klejem.

Proszę napiszcie tylko których śrub i jakim klejem

[Tomas2000]

Śruby trzymające zacisk od hamulca a posmaruj klejem do gwintów pozdrawiam!

[damian626]

Witam dodam tylko że tylna piasta pasuje idealnie od 626 GE GF a taką można tanio kupić

[Marek 161BD081]

Witam!
Niedawno walczyłem u siebie z ta piastą ale bez "rzeźbienia" się nie obeszło.
Kupiłem piastę w sklepie zgodnie z tym co tam mieli napisane w katalogach. dziwne mi się to wydało, że piasta jest ta samo co np. w MPV 2002r. czy nawet któryś modelach BJ'ek (!).
Prawda okazała się nieco inna – to była piasta o ciut innych wymiarach.
Różnica główna była w braku kołnierza na pierścieniu wewnętrznym łożyska.
Ale aby nie kombinować z wymianą i poszukiwaniem kolejnej piasty (ciekawe czy trafiłbym na właściwą?) poradziłem się kole. Dymiana, który to już przerabiał i okazało się, że jest prosty mod aby ja dopasować.
Potrzebna jest podkładka pod łożysko o wymiarze wewnętrznym 36+ (ośka ma 36mm więc może być z lekkim naddatkiem), zewnętrznym około 54 i grubości coś około 2-3 mm.
Dymian użył jakąś podkładkę ze zwolnicy w C360. Ja znalazłem coś podobnego w swoich zasobach + delikatne podtoczenie podkładki aby uzyskać zadany wymiar wewnętrzny
Przy pomocy tej podkładki odsadzamy nieco piastę na tyle, że tarczo-bęben nie ociera o osłonę.
Dodatkowo zapewne będą potrzebne podkładki pod śruby mocowania jarzma zacisku hamulcowego.
Po po odsadzeniu tarczy może ona nieco zaczepiać o jarzmo jak już dokręcimy koło.
I .... to cała filozofia!
Drobnym mankamentem tego rozwiązania jest fakt, że tylne koło mamy o te 2-3 mm bardziej na zewnątrz ale nie sądzę aby to stanowiło jakiś problem w geometrii czy właściwościach jezdnych.
Za to dużym plusem tego jest cena bo za tą piastę co kupiłem dałem tylko coś ok. 150PLN a nie ponad 300.

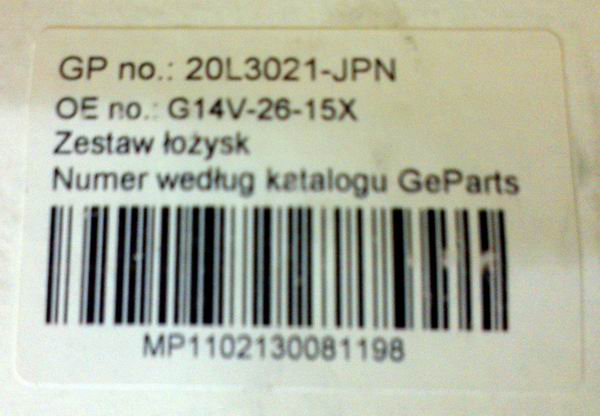

Poniżej fotka etykiety pudełka z piastą.

I jeszcze jedno – w polifcie do odkręcenia piasty potrzebny jest klucz (nasadka) 36mm.

Mam nadzieję, że zamieszczone informacje komuś się przydadzą.

Pozdrawiam!
Marek

[zibi626]

Żadna informacja na temat X9 nie jest zbędna

[Marek 161BD081]

Zapomniałem dopisać paru informacji.
Oryginalne łożysko/piasta (przynajmniej polift) ma oznaczenie NTN HUB 226-3
Zamiennikiem z SKF'u będzie: BR930114
W/g tej strony KLIK występuje ono też w modelach Mazdy i rocznikach:
Mazda 929 1992-1995
MILLENIA 2001-2002
MPV 1989-1998, 2000-2001, 2003-2006
PROTEGE 2001-2003
PROTEGE5 2002-2003

[tygrys36]

Dobra fotorelacja pewnie nie jednemu z nas się przyda.Może masz jeszcze wymiary tej piasty która była za mała żeby inni nie musieli już rzeźbić.

[Marek 161BD081]

Mam piastę oryginalną więc jak znajdę chwilę czasu to zwymiaruję jej istotne gabaryty.
Tej "nowej" piasty odkręcać już mi się niezbyt chce.

I jeszcze ważne: z tej nowej piasty nakrętka niestety nie pasuje i trzeba użyć starej.

[Dymian]

Długo byłem w dziczy bez internetu, więc dopiero teraz dorzucę swoje 5 gr.
Ja ogólnie miałem problem z dobraniem jakiejś nowej w sklepie ze względu na złe katalogowanie części więc poszedłem w używkę stąd z forum. I mimo, że wykręcona z polifta to do polifta nie pasowała i miałem właśnie te cyrki jakie powtórzył później Marek. Pech chciał, że w środku nocy mi przyszło to wymieniać a na drugi dzień trasa a tu zonk-mimo, że rolnikiem nie jestem w skarbnicy części znalazła się takowa jak pisał podkładka i uratowała mi tyłek. Z praktyki powiem, że powyższe rozwiązanie zdaje egzamin od kilku tyś km i kompletnie się nic nie dzieje.
Trzeba zwrócić uwagę- aby blaszka ochronna łożyska od str koła czyli przy wieńcu abs nie była płaska a wypustką, której brak jak widać trzeba zniwelować podkładką.
