Demontaż deski rozdzielczej i zegarów
Fotorelacja: Zdejmowanie deski rozdzielczej
Cel: usunięcie zielonych kapturków z żarówek podświetlania tablicy
Krok 1. podejść do mazdy 323 F

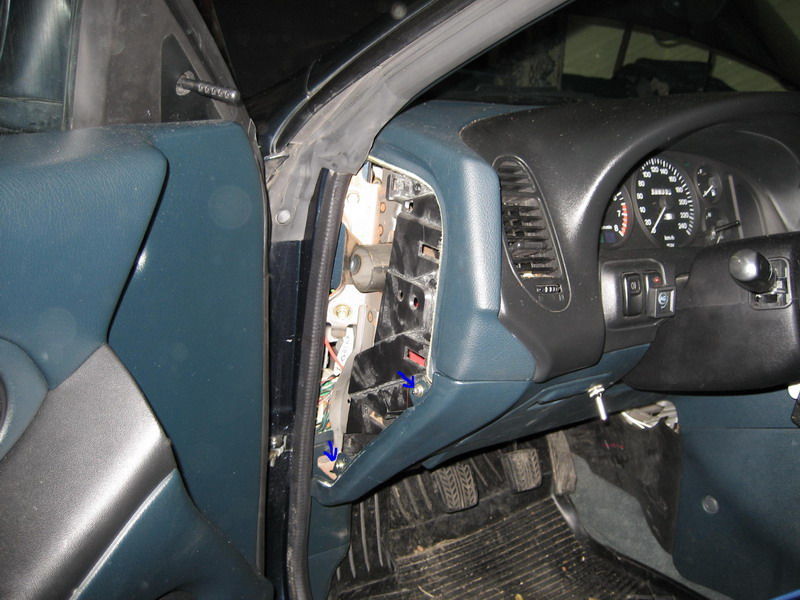

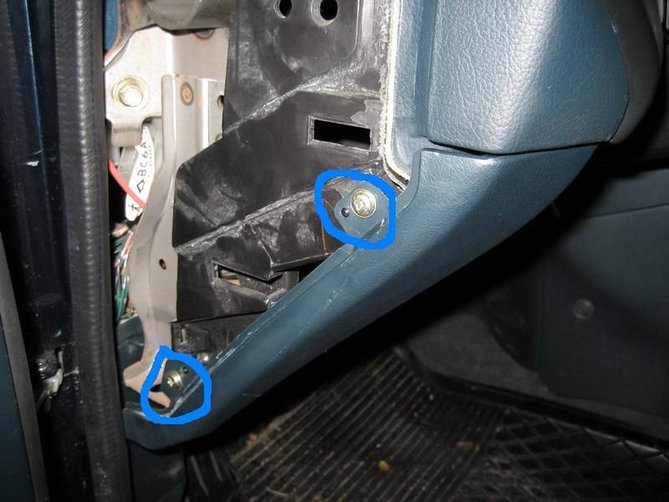

Krok 2. Zdjąć zaślepkę maskującą i odkręcić 2 wkręty zaznaczone na obrazku śrubokrętem krzyżakowym

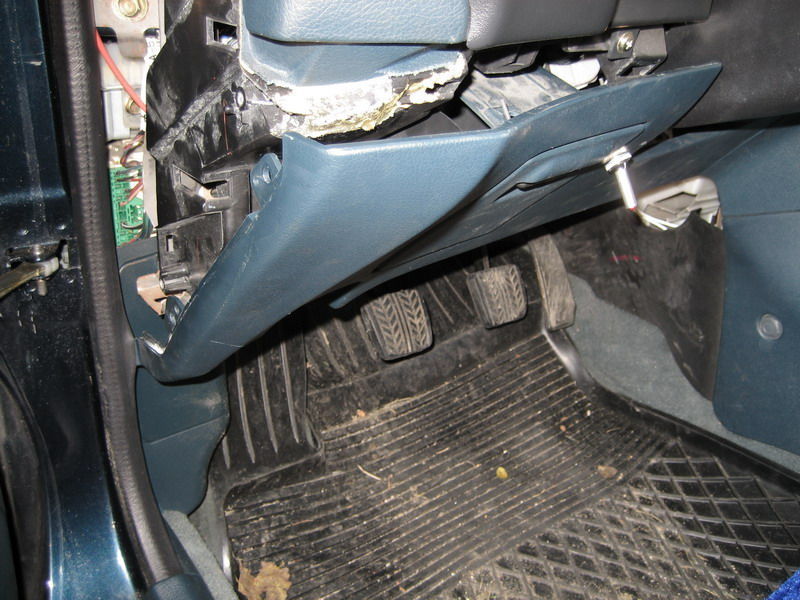

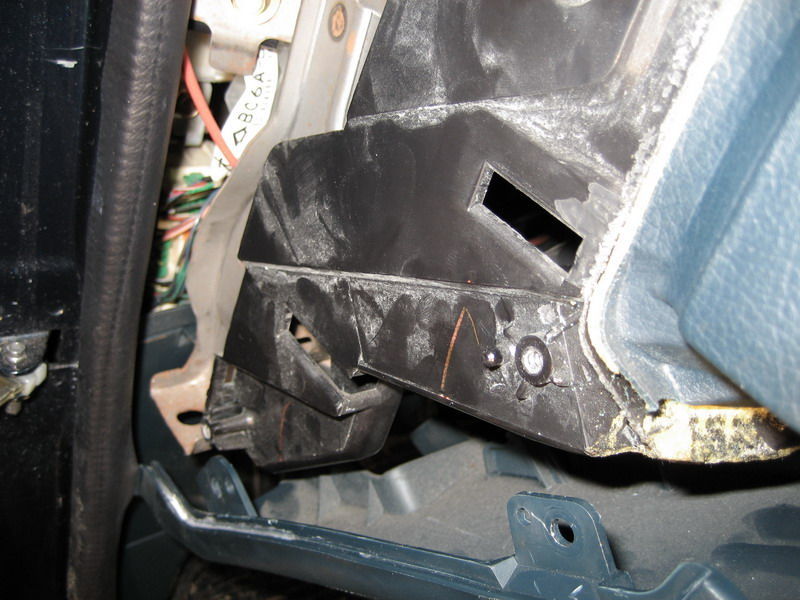

Krok 3. Pociągnąć z czuciem plastik aż wyskoczy z zaczepów

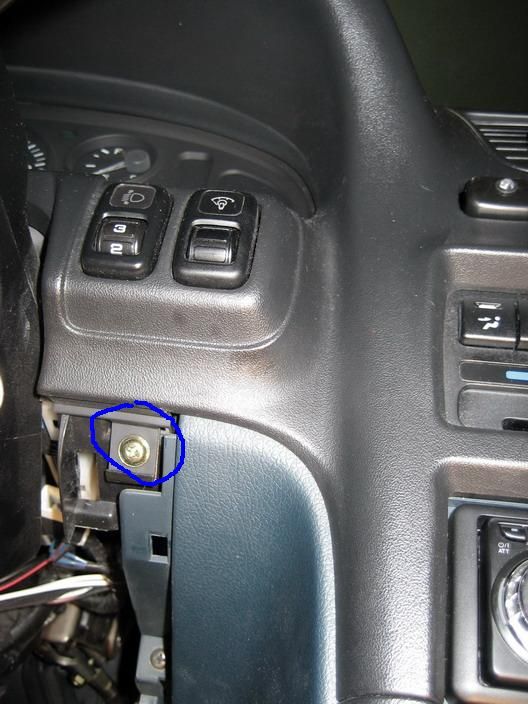

Krok 4. Odkręcić wkręty po obu stronach kolumny kierowniczej tuż pod przyciskiem przeciwmgielnych oraz regulacji świateł

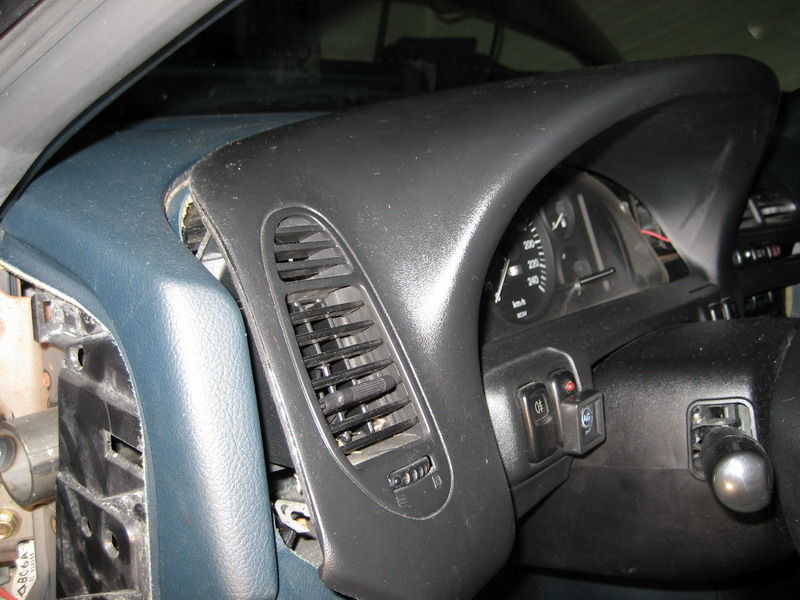

Krok 5. Pociągnąć lekko do siebie całą deskę rozdzielczą lekko wysuwając do góry zaczepy znajdujące się do obu stronach radia na konsoli środkowej

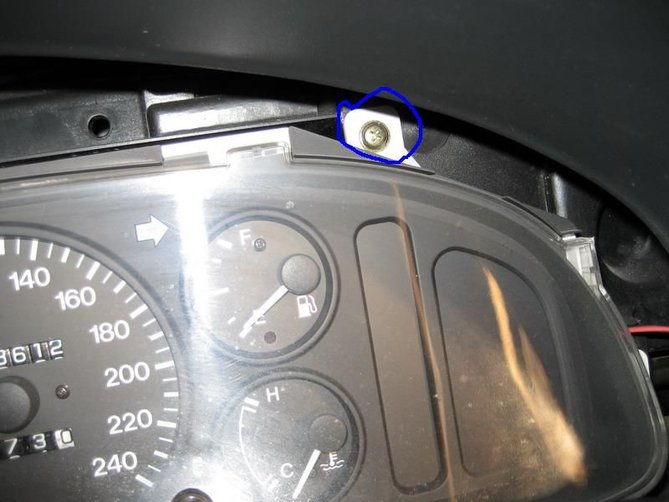

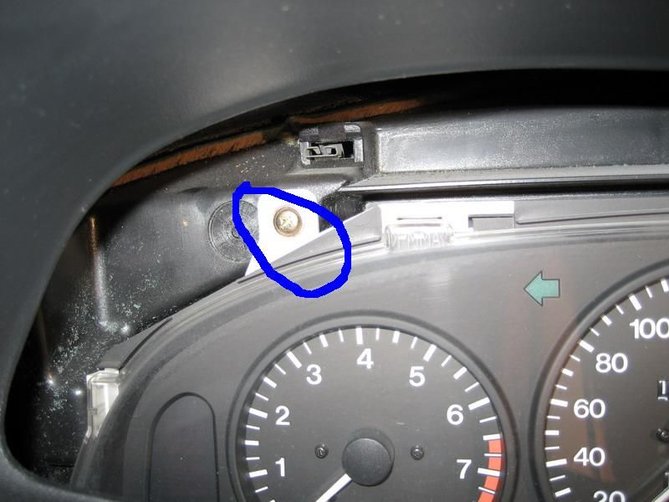

Krok 6. odkręcić 4 śruby mocujące zegary. 2 na górze oraz 2 na dole
Krok 7. Zegary na wierzchu yes..yes...yes

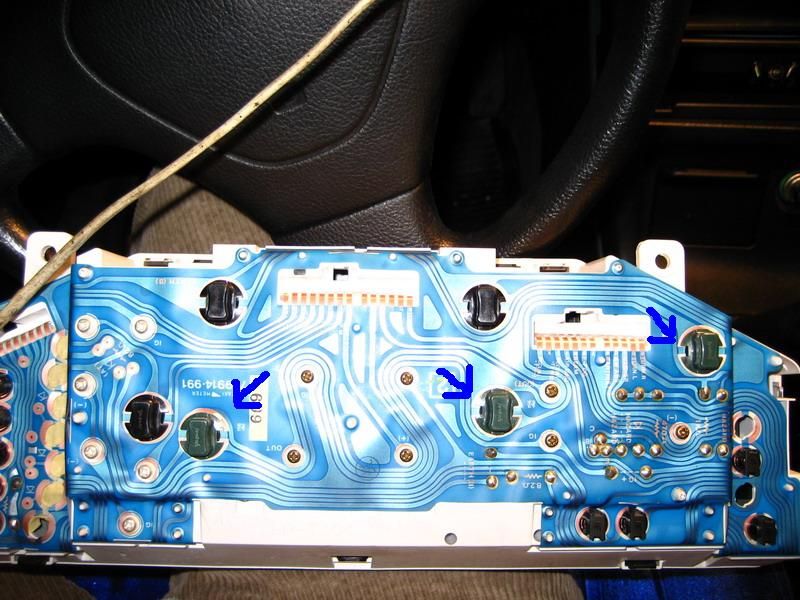

Są 3 żaróweczki podświetlające zegary

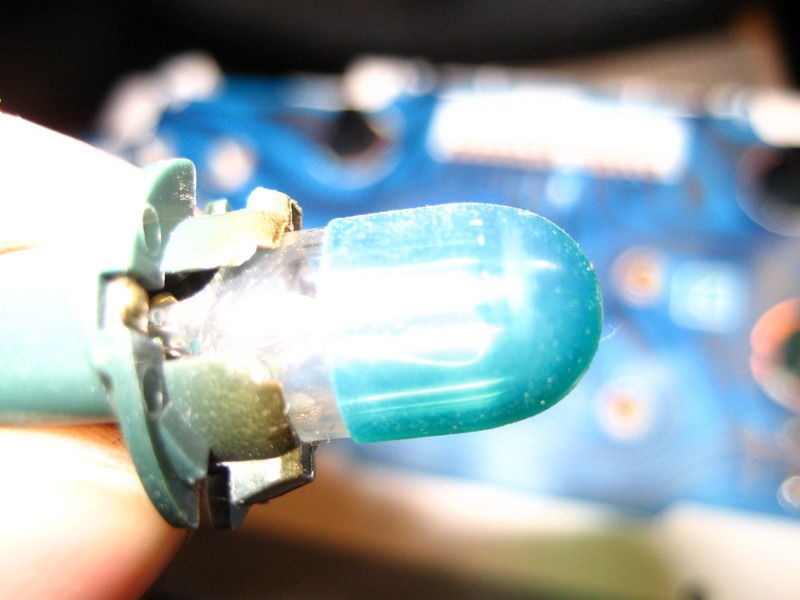

Tak wygląda żaróweczka z zielonym kapturkiem

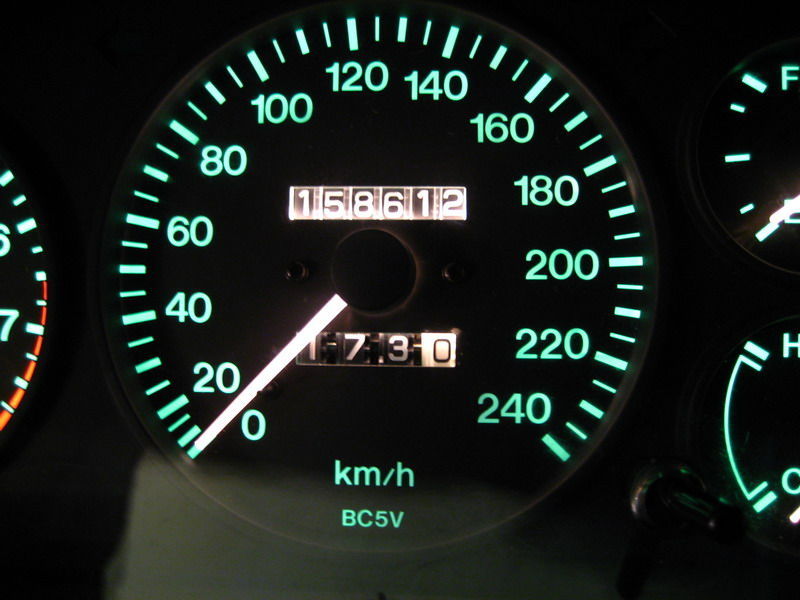

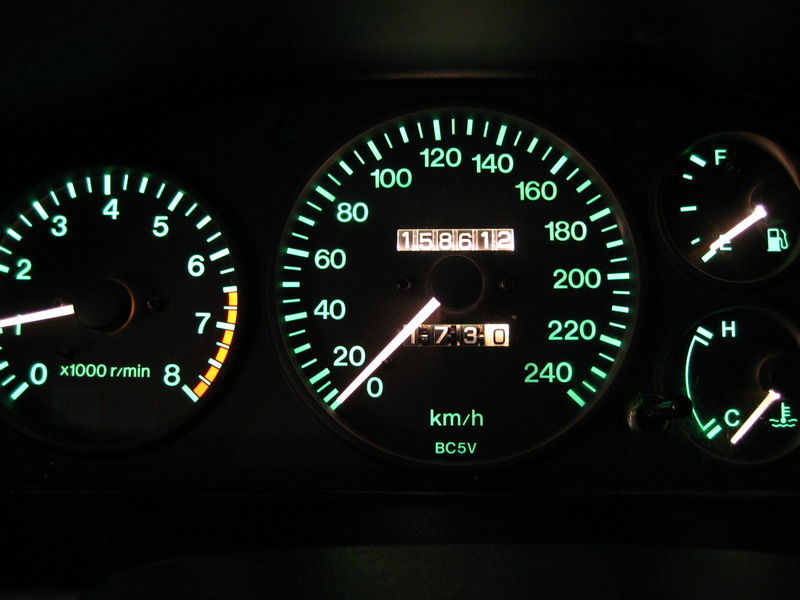

A oto efekt pracy
Nareszcie bez zielonkawej poświaty na wskazówkach
EDIT by Marek: Przeniosłem obrazki na serwer MS
Cel: usunięcie zielonych kapturków z żarówek podświetlania tablicy
Krok 1. podejść do mazdy 323 F
Krok 2. Zdjąć zaślepkę maskującą i odkręcić 2 wkręty zaznaczone na obrazku śrubokrętem krzyżakowym
Krok 3. Pociągnąć z czuciem plastik aż wyskoczy z zaczepów
Krok 4. Odkręcić wkręty po obu stronach kolumny kierowniczej tuż pod przyciskiem przeciwmgielnych oraz regulacji świateł
Krok 5. Pociągnąć lekko do siebie całą deskę rozdzielczą lekko wysuwając do góry zaczepy znajdujące się do obu stronach radia na konsoli środkowej
Krok 6. odkręcić 4 śruby mocujące zegary. 2 na górze oraz 2 na dole
Krok 7. Zegary na wierzchu yes..yes...yes
Są 3 żaróweczki podświetlające zegary
Tak wygląda żaróweczka z zielonym kapturkiem
A oto efekt pracy
Nareszcie bez zielonkawej poświaty na wskazówkach
EDIT by Marek: Przeniosłem obrazki na serwer MS
Ostatnio edytowano 23 lis 2007, 14:41 przez darecki 323, łącznie edytowano 1 raz
Mazda 323F(BA) 1.5 16v –> -Z5 –> BP –> LPG
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
To czemu jeszcze zagary świecą na zielono??Jest na nich jeszcze jakiś filtr??
ps fotorelacja
ps fotorelacja
-
Gość
KEEL napisał(a):To czemu jeszcze zagary świecą na zielono??Jest na nich jeszcze jakiś filtr??
ps fotorelacja
w 323bg tarcze z tyłu były pokryte farbą dającą delikatną zielonkawą poświatę – może to przez to?
<center>I am the 6th son of the 6th son of the 6th son I am the borged again son of war
Technology's child, daughter of rebellion, son of a bitch blossom of a whore
I am a god-killing virus, destruction with 8 arms, monster with seven severed heads
I am the son of mars, cleansed with infected blood, vile disease walking on 2 legs
The devil made me do it</center>
<center>Moja "Twarzowa Książka"
Technology's child, daughter of rebellion, son of a bitch blossom of a whore
I am a god-killing virus, destruction with 8 arms, monster with seven severed heads
I am the son of mars, cleansed with infected blood, vile disease walking on 2 legs
The devil made me do it</center>
<center>Moja "Twarzowa Książka"
- Od: 8 kwi 2006, 00:04
- Posty: 336
- Skąd: Konin / Worcester
- Auto: Mondeo 1.8 Zetec '99
A mnie się tam zielony kolor podoba, jest to chyba najlepszy kolor do podświetlania deski rozdzielczej i zegarów – najmniej męczy wzrok, poza tym wygląda też ładnie. Nie rozumiem ludzi, którzy zmieniają go na czerwony albo niebieski...
- Od: 15 kwi 2007, 23:30
- Posty: 312
- Skąd: Rybnik
- Auto: 323C (BA) 1.5i 16V '97
KEEL napisał(a):To czemu jeszcze zagary świecą na zielono??Jest na nich jeszcze jakiś filtr??
ps fotorelacja
Tak mimo tego że usunięte są filtry z żarówek to nadal zegary będą świecić na zielono, ponieważ pokryte są od dołu zielonym filtrem.
Mazda 323F(BA) 1.5 16v –> -Z5 –> BP –> LPG
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
Czacha napisał(a):A mnie się tam zielony kolor podoba, jest to chyba najlepszy kolor do podświetlania deski rozdzielczej i zegarów – najmniej męczy wzrok, poza tym wygląda też ładnie. Nie rozumiem ludzi, którzy zmieniają go na czerwony albo niebieski...
mnie też się podoba ten kolor więc nie zmieniałem go na inny
Mazda 323F(BA) 1.5 16v –> -Z5 –> BP –> LPG
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
ArtX napisał(a):O super I tym oto sposobem nadszedł kres głupich pytań na forum : chcę założyć tarcze/aluramki jak zdemontowac deskę darecky 323 super że zrobiłeś z tego fotorelację
I o to mi chodziło
Mazda 323F(BA) 1.5 16v –> -Z5 –> BP –> LPG
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
jakie to są te żaróweczki podświetlające zegary?
W5W? czy W3W?
bo brak na nich oznaczeń
W5W? czy W3W?
bo brak na nich oznaczeń
- Od: 1 lis 2006, 15:47
- Posty: 413
- Skąd: KrK
- Auto: Galaxy MK2 2.3
no_fear napisał(a):jakie to są te żaróweczki podświetlające zegary?
W5W? czy W3W?
bo brak na nich oznaczeń
W5W
Mazda 323F(BA) 1.5 16v –> -Z5 –> BP –> LPG
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
Nie żebym się czepiał, ale w kroku 3-cim jest jeszcze "kołek" w tym schowku podręcznym kierowcy. Trzeba go najpierw odbezpieczyć, wtedy nie trzeba nic ciągnąć aż wyskoczy – praktycznie samo wyłazi jak się trochę porusza
Briareos napisał(a):Nie żebym się czepiał, ale w kroku 3-cim jest jeszcze "kołek" w tym schowku podręcznym kierowcy. Trzeba go najpierw odbezpieczyć, wtedy nie trzeba nic ciągnąć aż wyskoczy – praktycznie samo wyłazi jak się trochę porusza
u mnie tam żadnego " kołka " nie było
Mazda 323F(BA) 1.5 16v –> -Z5 –> BP –> LPG
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
Chcesz pomóc kliknij tutaj http://www.pajacyk.pl/
Panowie, nie ma się z czego cieszyć, znaczy że już go nie macie
Dobrze jest też zaczynać od podłokietnika – 4 śruby więcej, to minuta, a nie trzeba się siłować z wyjęciem deski. U mnie jest to dobrze spasowane – parę takich wyjęć (a rozbierałem to kilka razy już) i potem zacznie coś trzeszczeć czy coś...
Dobrze jest też zaczynać od podłokietnika – 4 śruby więcej, to minuta, a nie trzeba się siłować z wyjęciem deski. U mnie jest to dobrze spasowane – parę takich wyjęć (a rozbierałem to kilka razy już) i potem zacznie coś trzeszczeć czy coś...
Trochę drażniły mnie te zielone kondomy na żarówkach i w sumie byłem zły sam na siebie, że przy okazji montażu białych tarcz i aluramek nie wymieniłem ich. Wszystkie 6 żarówek wymieniłem na nowe W5W. Nie były mi potrzebne żadne z zielonym filtrem, ponieważ mam tarcze na zielonej plexi. Po wymianie mam znacznie lepiej doświetloną tarczę, wskazówki i licznik świecą się na biało . Zrobiłem też małe porównanie -LED a W5W. Niestety zwykłe żarówki lepiej sprawdzają się w tarczach, diody bardzo intensywnie doświetlały ale niestety punktowo.
Tak było :
I tak to teraz świeci
Tak było :
I tak to teraz świeci
no więc właśnie usunąłem te kapturki, ale efekt niestety jest mierny, powiedziałbym że jest gorzej niż przed. Otóż teraz świecą mi się wskazówki jakby na żółto i zdecydowanie słabiej niż na zdjęciach z fotorelacji i nie jest to kwestia podkręcenia świecenia pokrętłem na desce, bo na obu zdjęciach jest na maksa
no więc pytanie, czy coś jeszcze trzeba zrobić niż tylko zdjąć te kapturki, albo mam coś z tymi 3 żaróweczkami, nie wiem, za słabe są, albo sie kończą. Jeśli tak to na jakie je wymienić?
przed:
po:
no więc pytanie, czy coś jeszcze trzeba zrobić niż tylko zdjąć te kapturki, albo mam coś z tymi 3 żaróweczkami, nie wiem, za słabe są, albo sie kończą. Jeśli tak to na jakie je wymienić?
przed:
po:
- Od: 28 lis 2006, 16:06
- Posty: 165
- Skąd: Czosnów k.W-wy
- Auto: 3 II 1.6 2010r.
Może żarówki są spalone??
U mnie świeciło słabo, więc sprawdziłem czy żyją i zdziwiłem się gdy zobaczyłem, że 3 na 4 były spalone!! Cud, że jeszcze coś widziałem ;p Teraz świeci dużo lepiej i jaśniej.
U mnie świeciło słabo, więc sprawdziłem czy żyją i zdziwiłem się gdy zobaczyłem, że 3 na 4 były spalone!! Cud, że jeszcze coś widziałem ;p Teraz świeci dużo lepiej i jaśniej.
